DB51/T 1227-2011 石油库区防雷装置检测技术规范

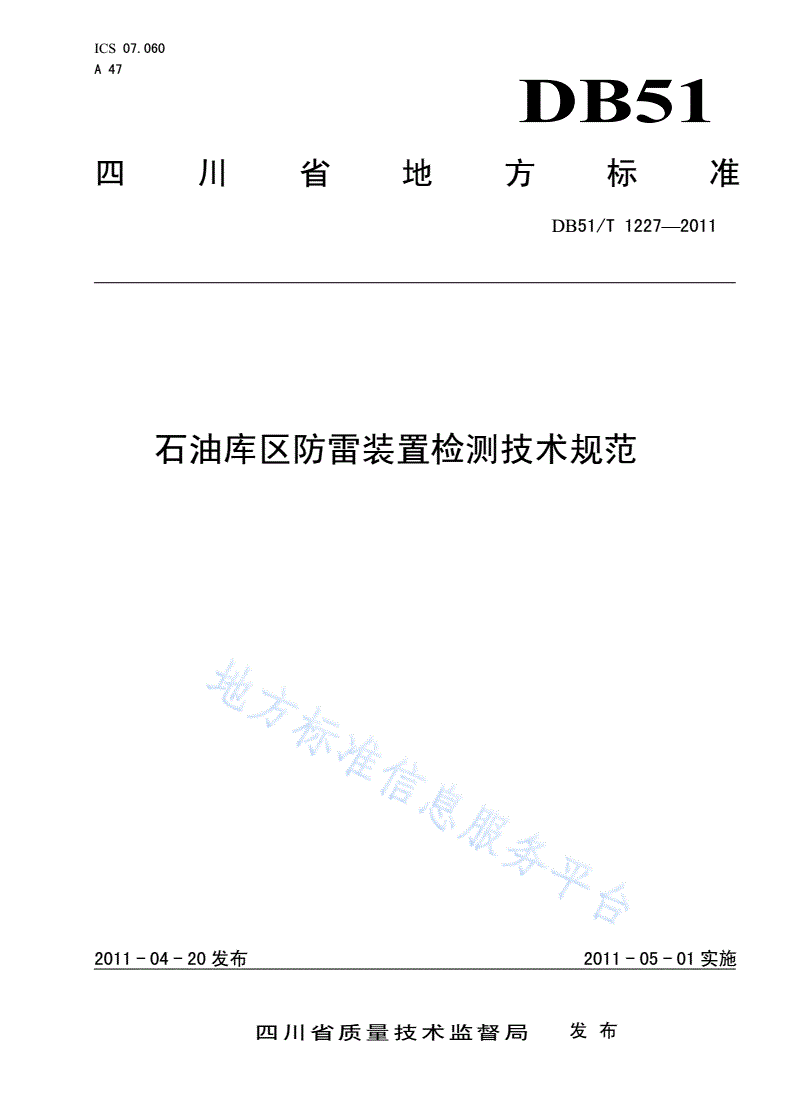

ICS07.060

A47

DB51

四川省地方标准

DB51/T1227—2011

石油库区防雷装置检测技术规范

2011-04-20发布2011-05-01实施

四川省质量技术监督局发布

DB51/T1227—2011

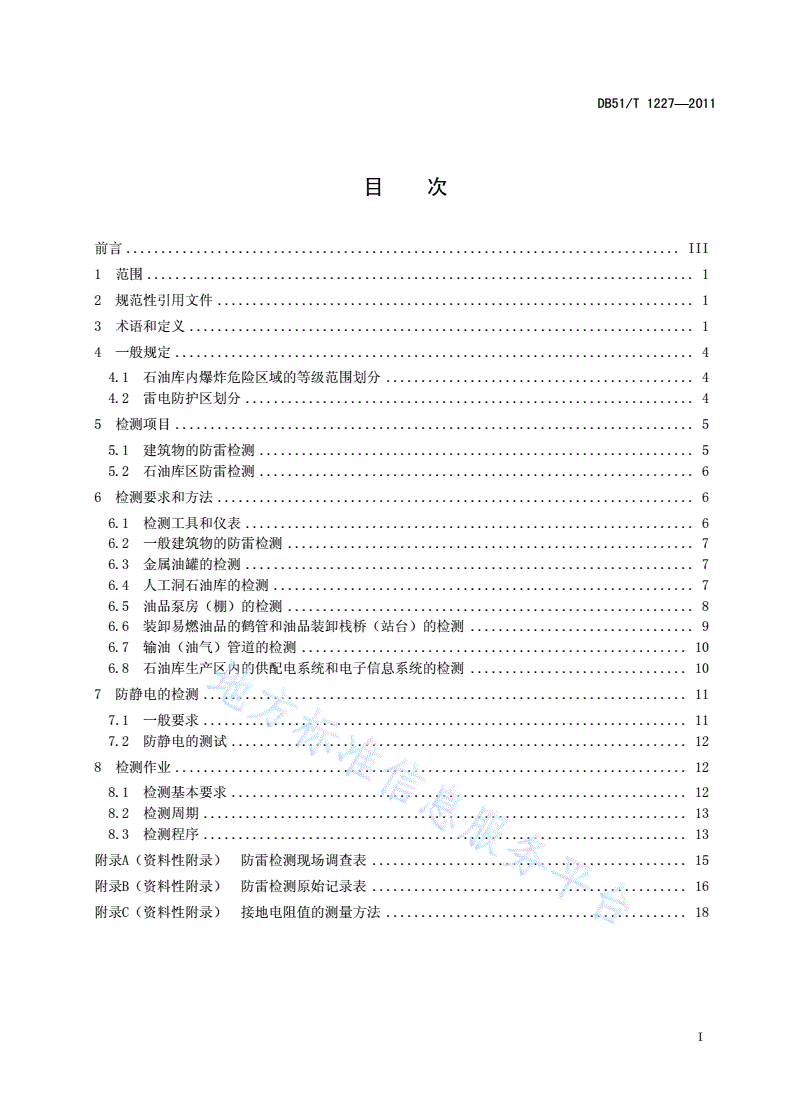

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4一般规定..........................................................................4

4.1石油库内爆炸危险区域的等级范围划分............................................4

4.2雷电防护区划分................................................................4

5检测项目..........................................................................5

5.1建筑物的防雷检测..............................................................5

5.2石油库区防雷检测..............................................................6

6检测要求和方法....................................................................6

6.1检测工具和仪表................................................................6

6.2一般建筑物的防雷检测..........................................................7

6.3金属油罐的检测................................................................7

6.4人工洞石油库的检测............................................................7

6.5油品泵房（棚）的检测..........................................................8

6.6装卸易燃油品的鹤管和油品装卸栈桥（站台）的检测................................9

6.7输油（油气）管道的检测.......................................................10

6.8石油库生产区内的供配电系统和电子信息系统的检测...............................10

7防静电的检测.....................................................................11

7.1一般要求.....................................................................11

7.2防静电的测试.................................................................12

8检测作业.........................................................................12

8.1检测基本要求.................................................................12

8.2检测周期.....................................................................13

8.3检测程序.....................................................................13

附录A（资料性附录）防雷检测现场调查表.............................................15

附录B（资料性附录）防雷检测原始记录表.............................................16

附录C（资料性附录）接地电阻值的测量方法...........................................18

I

DB51/T1227—2011

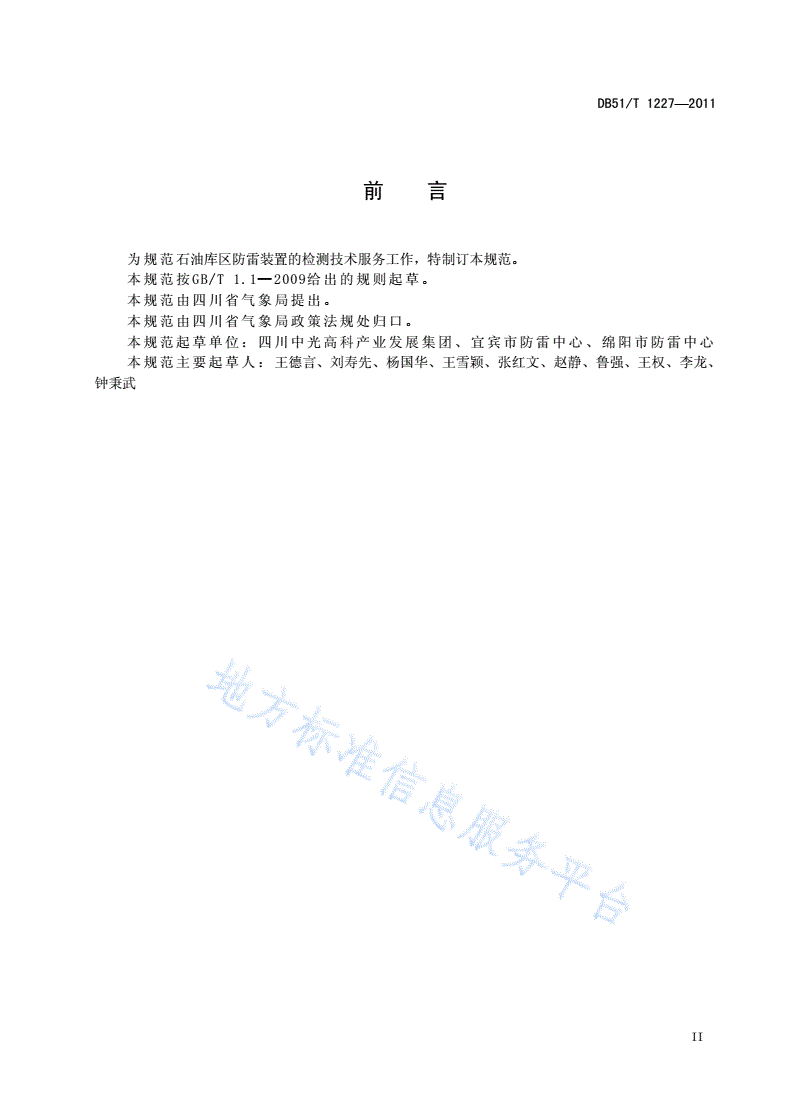

前言

为规范石油库区防雷装置的检测技术服务工作，特制订本规范。

本规范按GB/T1.1—2009给出的规则起草。

本规范由四川省气象局提出。

本规范由四川省气象局政策法规处归口。

本规范起草单位：四川中光高科产业发展集团、宜宾市防雷中心、绵阳市防雷中心

本规范主要起草人：王德言、刘寿先、杨国华、王雪颖、张红文、赵静、鲁强、王权、李龙、

钟秉武

II

DB51/T1227—2011

石油库区防雷装置检测技术规范

1范围

本规范规定了石油库区防雷装置的检测项目、检测要求、检测方法、检测周期、检测程序和检测数

据整理。

本规范适用于石油库区防雷装置的检测。

本规范不适用于长距离输油管道的防雷检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T21431—2008建筑物防雷装置检测技术规范

GB50057建筑物防雷设计规范

GB50074—2002石油库设计规范

3术语和定义

下列术语和定义适用于本规范。

3.1

石油库区oildepots

收发和储存原油、汽油、煤油、柴油、喷气燃料、溶剂油、润滑油和重油等整装、散装油品的独立

或企业附属的仓库或设施。

3.2

人工洞石油库man-madecaveoildepot

油罐等主要设备设置在人工开挖洞内的石油库。

3.3

覆土油罐buriedtank

置于被土覆盖的罐室中的油罐，且罐室顶部和周围的覆土厚度不小于0.5m。

3.4

浮顶油罐floatingrooftank

顶盖漂浮在油面上的油罐。

3.5

1

DB51/T1227—2011

内浮顶油罐internalfloatingrooftank

在油罐内设有浮盘的固定顶油罐。

3.6

浅盘式内浮顶油罐internalfloatingrooftankwithshallowplate

钢质浮盘不设浮仓且边缘板高度不大于0.5m的内浮顶油罐。

3.7

埋地卧式油罐undergroundhorizontaltank

采用直接覆土或罐池充沙（细土）方式埋设在地下，且罐内最高液面低于罐外4m范围内地面的最低

标高0.2m的卧式油罐。

3.8

油罐组agroupoftanks

用一组闭合连接的防火堤围起来的一组油罐。

3.9

油罐区tankfarm

由一个或若干个油罐组构成的区域。

3.10

储油区oilstoragearea

由一个或若干个油罐区和为其服务的油泵站、变配电间以及必要的消防设施构成的区域。

3.11

油罐容量nominalvolumeoftank

经计算并圆整后的油罐公称容量。

3.12

油罐操作间operatingroomfortank

人工洞石油库油罐阀组的操作间。

3.13

易燃油品inflammableoil

闪点低于或等于45℃的油品。

3.14

可燃油品combustibleoil

闪点高于45℃的油品。

3.15

企业附属石油库oildepotattachedtoaenterprise

专供本企业用于生产而在厂区内设置的石油库。

2

DB51/T1227—2011

3.16

安全距离safedistance

满足防火、防爆、防雷、环保等要求的距离。

3.17

铁路油品装卸线railwayforoilloadingandunloading

石油库内用于油品装卸作业的铁路线段。

3.18

雷电防护系统lightningprotectionsystem(LPS)

用来减小雷击建筑物造成物理损害的整个系统。

注：LPS由外部和内部防雷装置两部分构成。

3.19

接闪器air-terminationsystem

用于拦截闪击的接闪针（避雷针）、接闪导线（避雷带、线，避雷网）以及金属屋面和金属构件等

组成的这部分外部防雷装置。

3.20

引下线down-conductorsystem

用于将雷电流从接闪器传导至接地装置的这部分外部防雷装置。

3.21

接地装置earth-terminationsystem

接地体和接地线的总合，用于传导雷电流并将其流散入大地的这部分外部防雷装置。

3.22

接地体earthingelectrode

埋入土壤中或混凝土基础中起散流用的导体。

3.23

雷电防护区lightningprotectionzone(LPZ)

规定电磁场环境的区域。

3.24

直击雷directlightningflash

直接击在建筑物或防雷装置上的闪电。

3.25

雷电感应lightninginduction

闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花放电。

3.26

3

DB51/T1227—2011

雷电电磁脉冲lightningelectromagneticimpulse(LEMP)

雷电流的电磁效应。

3.27

等电位连接equipotentialbonding（EB）

直接用连接导体或通过浪涌保护器将分离的金属部件、外来导电物、电力线路、通信线路及其它电

缆连接到LPS上以减小雷电流在它们之间产生电位差的一种防雷措施。

3.28

总等电位接地端子板mainequipotentialearthingterminalboard（MEB）

将多个接地端子连接在一起并直接与接地装置连接的金属板。

3.29

楼层等电位接地端子板floorequipotentialearthingterminalboard（FEB）

建筑物内各楼层设置的接地端子板，供局部等电位接地端子板作等电位连接用。

3.30

局部等电位接地端子板（排）localequipotentialearthingterminalboard（LEB）

电子信息系统机房内设备等电位连接接地的端子板。

3.31

浪涌保护器surgeprotectivedevice(SPD)

用于限制瞬态过电压和对浪涌电流进行分流的器件。它至少含有一个非线性元件。

3.32

防雷装置检查lightningprotectionsystemcheckup

对防雷装置的外观部分进行目测检查，对隐蔽部分利用原设计资料或质量监督资料核实的过程。

3.33

防雷装置检测lightningprotectionsystemcheckandmeasure

按照建筑物防雷装置的设计标准确定防雷装置满足标准要求而进行的检查、测量及信息综合分析处

理全过程。

4一般规定

4.1石油库内爆炸危险区域的等级范围划分

石油库内爆炸危险区域的等级范围划分应符合GB50074《石油库设计规范》附录B的规定。

4.2雷电防护区划分

4.2.1石油库区雷电防护区的划分是将需要保护的控制雷电电磁脉冲环境的建筑物，从外部到内部划

分为不同的雷电防护区（LPZ）。

4.2.2根据雷电威胁程度，定义了如下的雷电防护区（图1），并符合下列规定：

4

DB51/T1227—2011

LPZ0A

接闪器

LPZ0A

LPZ0A

LPZ0BLPZ0B

LPZ1

LPZ2

LPZ0ALPZnLPZ0A

LPZ0BLPZ0B

接地网

注：在不同雷电防护区界面上的等电位接地端子板

起屏蔽作用的建筑物外墙

虚线按滚球法计算的接闪器保护范围界面

图1建筑物雷电防护区（LPZ）划分

a)LPZ0A受直接雷击和全部雷电电磁场威胁的区域。该区域的内部系统可能受到全部或部分雷

电浪涌电流的影响。

b)LPZ0B直接雷击的防护区域，但该区域的威胁仍是全部雷电电磁场。该区域的内部系统可能

受到部分雷电浪涌电流的影响。

c)LPZ1由于分流和边界处SPD的作用使浪涌电流受到限制的区域。该区域的空间屏蔽可以衰

减雷电电磁场。

d)LPZ2～n由于分流和边界处附加SPD的作用使浪涌电流受到进一步限制的区域。该区域的附加

空间屏蔽可以进一步衰减雷电电磁场。

5检测项目

5.1建筑物的防雷检测

5.1.1建筑物检测项目应按首次检测和年度常规检测的不同情况分别选取。

5.1.2建筑物防雷检测项目

a)建筑物的防雷分类

5

DB51/T1227—2011

b)接闪器及保护范围

c)引下线及断接卡

d)接地装置及工频接地电阻值

e)防雷区的划分

f)电磁屏蔽

g)等电位连接

h)浪涌保护器（SPD）

5.2石油库区防雷检测

5.2.1石油库区检测项目应按首次检测和年度常规检测的不同情况分别选取。

5.2.2石油库区防雷检测项目

a)金属油罐

b)人工洞石油库

c)油品泵房（棚）

d)装卸易燃油品的鹤管和油品装卸栈桥（站台）

e)石油库内输油管道

f)石油库生产区内的供配电系统和电子信息系统

6检测要求和方法

6.1检测工具和仪表

6.1.1检测工具

a)钢卷尺；

b)游标卡尺；

c)电工工具一套；

d)防静电服装每人一套。

6.1.2检测仪表

a)经纬仪；

b)工频接地电阻测试仪；

c)土壤电阻率测试仪；

d)毫欧表；

e)绝缘电阻测试仪；

f)环路电阻测试仪；

g)指针或数字万用表；

h)压敏电压测试仪；

i)便携式冲击测试仪；

j)可燃气体浓度测试仪。

6.2一般建筑物的防雷检测

6.2.1一般建筑物应按GB/T21431－2008的规
