GB/T 1593.1-1996 农业轮式拖拉机后置式三点悬挂装置 第1部分：1、2、3和4类

国家标准、行业标准编制说明

《中华人民共和国标准化法》将中国标准分为国家标准、行业标准、地方

标准(DB)、企业标准(Q/)四级。

国际标准由国际标准化组织（ISO）理事会审查，ISO理事会接纳国际标准

并由中央秘书处颁布；

国家标准在中国由国务院标准化行政主管部门制定，

行业标准由国务院有关行政主管部门制定，

企业生产的产品没有国家标准和行业标准的，应当制定企业标准，作为组

织生产的依据，并报有关部门备案。

法律对标准的制定另有规定，依照法律的规定执行。

制定标准应当有利于合理利用国家资源，推广科学技术成果，提高经济效

益，保障安全和人民身体健康，保护消费者的利益，保护环境，有利于产品的

通用互换及标准的协调配套等。

中国标准按内容划分有基础标准（一般包括名词术语、符号、代号、机械

制图、公差与配合等）、产品标准、辅助产品标准（工具、模具、量具、夹具

等）、原材料标准、方法标准（包括工艺要求、过程、要素、工艺说明等）；

按成熟程度划分有法定标准、推荐标准、试行标准、标准草案。

一份国标通常有封面、前言、正文三部分组成。

标准号：标准号至少由标准的代号、编号、发布年代三部分组成。

标准状态：自标准实施之日起，至标准复审重新确认、修订或废止的时间，

称为标准的有效期；又称标龄。

归口单位：实际上就是指按国家赋予该部门的权利和承担的责任、各司其

责，按特定的管理渠道对标准实施管理。

替代情况：替代情况在标准文献里就是新的标准替代原来的旧标准。即在

新标准发布即日起，原替代的旧标准作废。另外有种情况是某项标准废止了，

而没有新的标准替代的。

实施日期：标准实施日期是有关行政部门对标准批准发布后生效的时间。

提出单位：指提出建议实行某条标准的部门。

起草单位：负责编写某项标准的部门。

ICs65-060-10

T62霭8

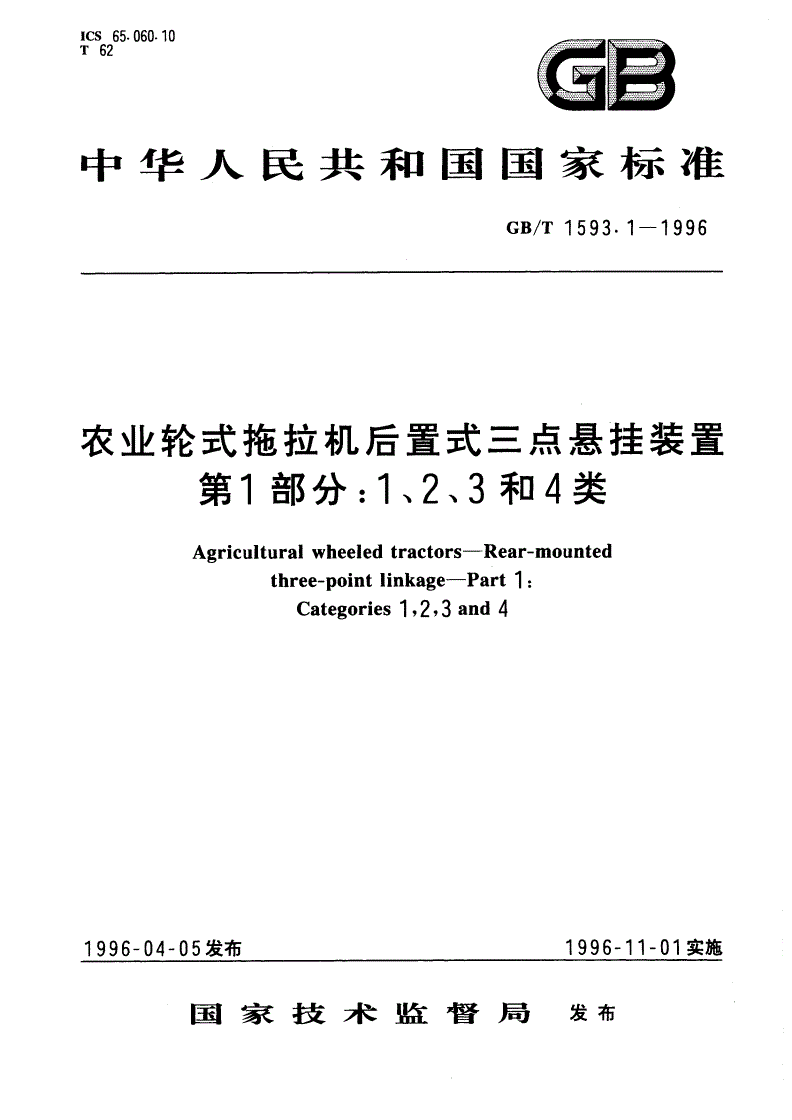

中华人民共和国国家标准

GB/T1593.1一1996

农业轮式拖拉机后置式三点悬挂装置

第1部分:1.2.3和4类

Agriculturalwheeledtractors-Rear-mounted

three-pointlinkage-Part1:

Categories1,2,3and4

1996一04一05发布1996一11一01实施

国家技术监督局发布

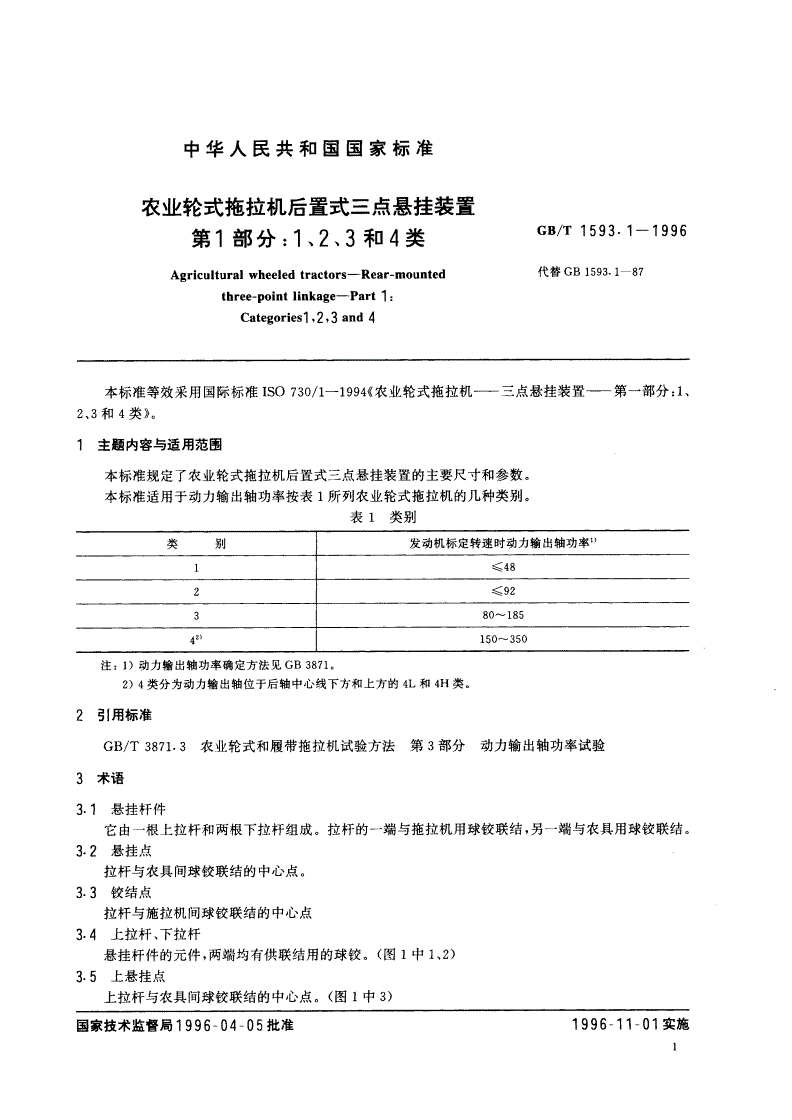

中华人民共和国国家标准

农业轮式拖拉机后置式三点悬挂装置

GB/T15931一1996

第1部分:1,2,3和4类

代替GB1593.1-87

Agriculturalwheeledtractors-Rear-mounted

three-pointlinkage-Part1:

Categories1,2,3and4

本标准等效采用国际标准ISO730/1-1994农《业轮式拖拉机—三点悬挂装置—第一部分:1,

2,3和4类》。

主题内容与适用范围

本标准规定了农业轮式拖拉机后置式三点悬挂装置的主要尺寸和参数.

本标准适用于动力输出轴功率按表1所列农业轮式拖拉机的几种类别。

表1类别

类别发动机标定转速时动力输出轴功率，‘

1蕊48

2(92

380-185

4"150--350

注:1)动力抽出轴功率确定方法见GB3871.

2)4类分为动力输出轴位于后轴中心线下方和上方的4L和4H类.

2引用标准

GB/T3871.3农业轮式和履带拖拉机试验方法第3部分动力输出轴功率试验

3术语

3.1悬挂杆件

它由一根上拉杆和两根下拉杆组成。拉杆的一端与拖拉机用球铰联结，另一端与农具用球铰联结。

3.2悬挂点

拉杆与农具间球铰联结的中心点。

3.3铰结点

拉杆与施拉机间球铰联结的中心点

3.4上拉杆、下拉杆

悬挂杆件的元件，两端均有供联结用的球铰。(图1中1,2)

3.5上悬挂点

上拉杆与农具间球铰联结的中心点。(图1中3)

国家技术监督局1996一04一05批准1996一们一01实施

1
