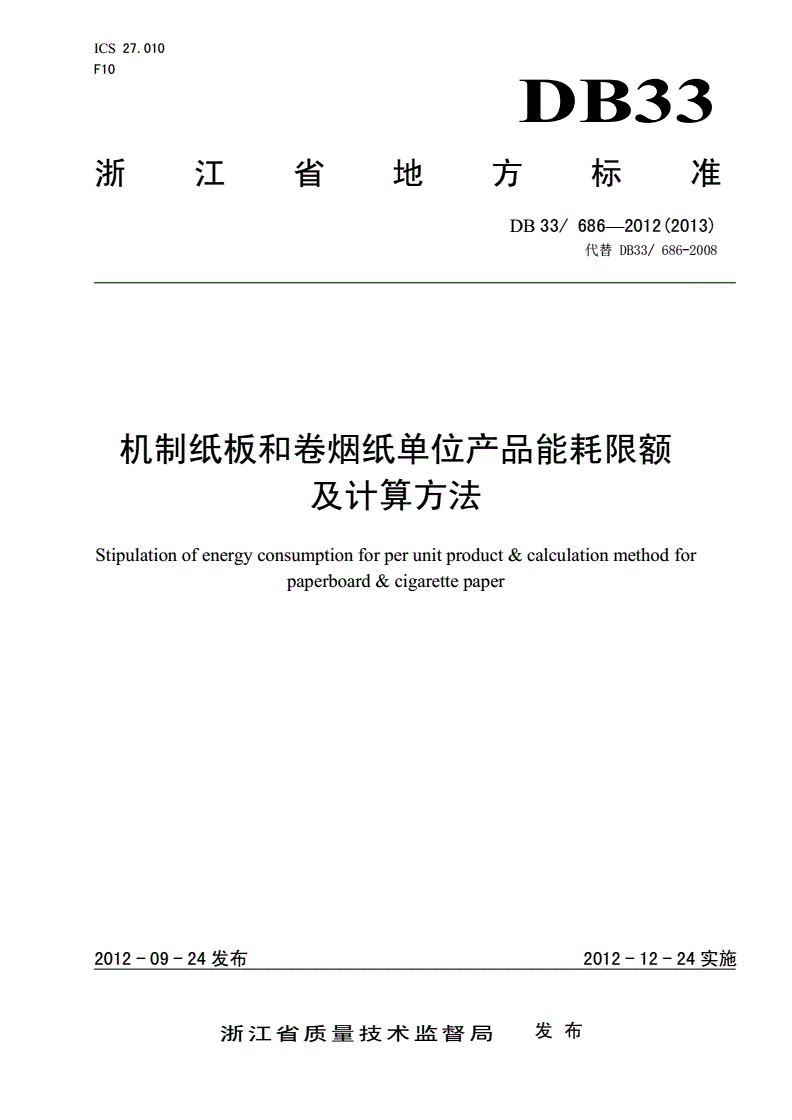

ICS27.010

F10

DB33

浙江省地方标准

DB33/686—2012(2013)

代替DB33/686-2008

机制纸板和卷烟纸单位产品能耗限额

及计算方法

Stipulationofenergyconsumptionforperunitproduct&calculationmethodfor

paperboard&cigarettepaper

2012-09-24发布2012-12-24实施

浙江省质量技术监督局发布

DB33/686—2012(2013)

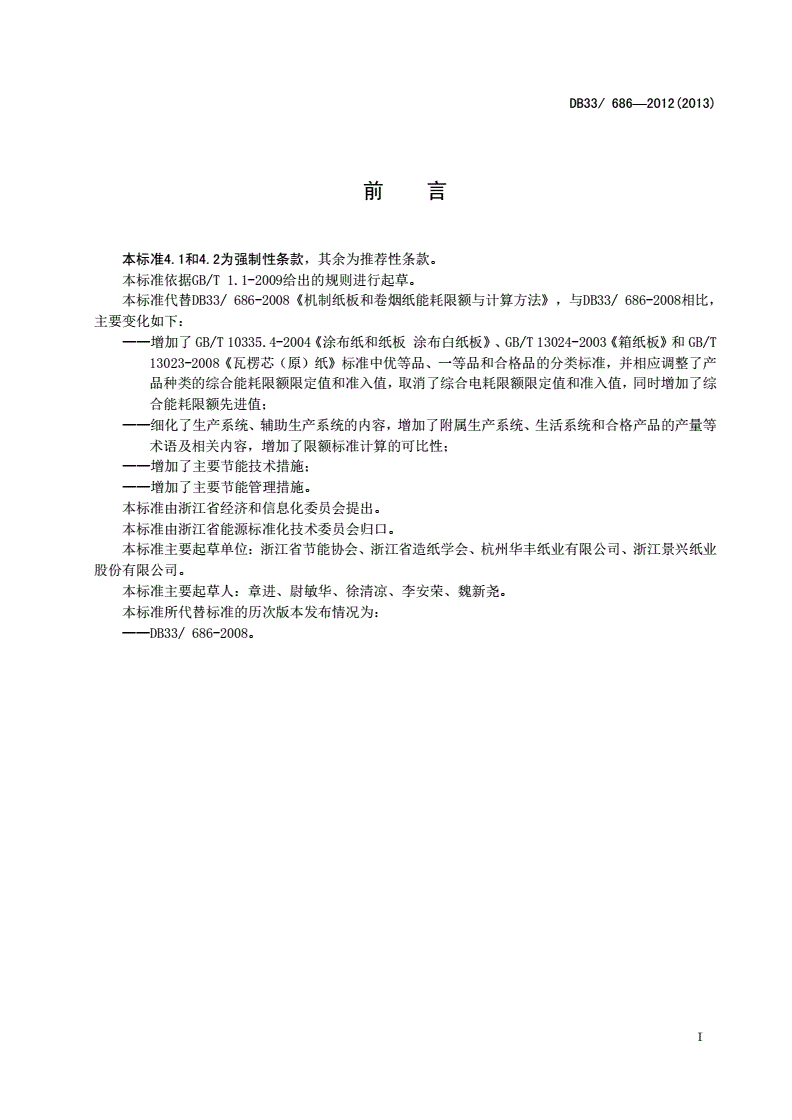

前言

本标准4.1和4.2为强制性条款，其余为推荐性条款。

本标准依据GB/T1.1-2009给出的规则进行起草。

本标准代替DB33/686-2008《机制纸板和卷烟纸能耗限额与计算方法》，与DB33/686-2008相比，

主要变化如下：

——增加了GB/T10335.4-2004《涂布纸和纸板涂布白纸板》、GB/T13024-2003《箱纸板》和GB/T

13023-2008《瓦楞芯（原）纸》标准中优等品、一等品和合格品的分类标准，并相应调整了产

品种类的综合能耗限额限定值和准入值，取消了综合电耗限额限定值和准入值，同时增加了综

合能耗限额先进值；

——细化了生产系统、辅助生产系统的内容，增加了附属生产系统、生活系统和合格产品的产量等

术语及相关内容，增加了限额标准计算的可比性；

——增加了主要节能技术措施；

——增加了主要节能管理措施。

本标准由浙江省经济和信息化委员会提出。

本标准由浙江省能源标准化技术委员会归口。

本标准主要起草单位：浙江省节能协会、浙江省造纸学会、杭州华丰纸业有限公司、浙江景兴纸业

股份有限公司。

本标准主要起草人：章进、尉敏华、徐清凉、李安荣、魏新尧。

本标准所代替标准的历次版本发布情况为：

——DB33/686-2008。

I

DB33/686—2012(2013)

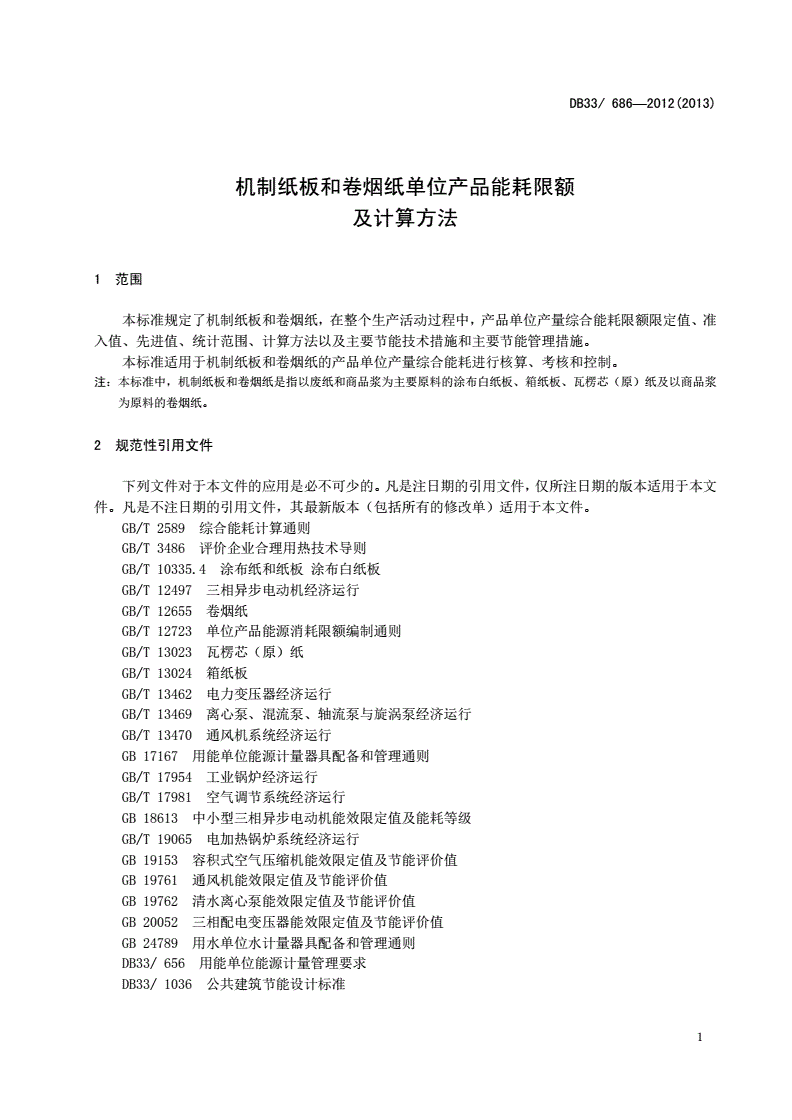

机制纸板和卷烟纸单位产品能耗限额

及计算方法

1范围

本标准规定了机制纸板和卷烟纸，在整个生产活动过程中，产品单位产量综合能耗限额限定值、准

入值、先进值、统计范围、计算方法以及主要节能技术措施和主要节能管理措施。

本标准适用于机制纸板和卷烟纸的产品单位产量综合能耗进行核算、考核和控制。

注：本标准中，机制纸板和卷烟纸是指以废纸和商品浆为主要原料的涂布白纸板、箱纸板、瓦楞芯（原）纸及以商品浆

为原料的卷烟纸。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2589综合能耗计算通则

GB/T3486评价企业合理用热技术导则

GB/T10335.4涂布纸和纸板涂布白纸板

GB/T12497三相异步电动机经济运行

GB/T12655卷烟纸

GB/T12723单位产品能源消耗限额编制通则

GB/T13023瓦楞芯（原）纸

GB/T13024箱纸板

GB/T13462电力变压器经济运行

GB/T13469离心泵、混流泵、轴流泵与旋涡泵经济运行

GB/T13470通风机系统经济运行

GB17167用能单位能源计量器具配备和管理通则

GB/T17954工业锅炉经济运行

GB/T17981空气调节系统经济运行

GB18613中小型三相异步电动机能效限定值及能耗等级

GB/T19065电加热锅炉系统经济运行

GB19153容积式空气压缩机能效限定值及节能评价值

GB19761通风机能效限定值及节能评价值

GB19762清水离心泵能效限定值及节能评价值

GB20052三相配电变压器能效限定值及节能评价值

GB24789用水单位水计量器具配备和管理通则

DB33/656用能单位能源计量管理要求

DB33/1036公共建筑节能设计标准

1

DB33/686—2012（2013）

3术语和定义

下列术语和定义适用于本标准。

3.1

综合能耗

统计报告期内，生产某种产品实际消耗的各种能源实物量，按规定的计算方法和单位分别折算后的

总和。

3.2

综合电耗

统计报告期内，生产某种产品实际消耗的电力，按规定的计算方法和单位分别折算后的总和。

3.3

综合热耗

统计报告期内，生产某种产品实际消耗的热力，按规定的计算方法和单位分别折算后的总和。

3.4

综合水耗

统计报告期内，生产某种产品实际消耗的水，按规定的计算方法和单位分别折算后的总和。

3.5

产品单位产量综合能耗

统计报告期内，生产某种产品的综合能耗与同期该合格产品产量的比值。

3.6

合格产品产量

统计报告期内，符合GB/T10335.4、GB/T13023、GB/T13024、GB/T12655等国家产品质量标准

的产品产量。

3.7

生产系统

生产产品所确定的生产工艺过程、装置和设备组成的完整体系。指从纤维原料经计量进入制浆、造

纸、完成到成品纸和纸板入库为止有关工序组成的完整工艺过程和装备，包括废纸挑选、碎浆、筛选、

脱墨、净化、磨浆、调浆、流送、抄纸、烘干、施胶、涂布、复卷、切纸、选纸、包装以及直接为生产

系统配备的辅料制备系统、涂料制备系统、真空系统、压缩空气系统、热风干燥系统、纸机通风系统、

干湿损纸回收系统、冷凝水回收系统、白水和中水回收系统、纸机供水和高压供水系统等。

3.8

辅助生产系统

为生产系统服务的过程、设施和设备，其中包括供电、供水、供气、采暖、制冷、维修、照明、库

房和厂内原料场地以及安全、环保和各种耗能工质生产等装置及设施。

2

DB33/686—2012(2013)

3.9

附属生产系统

为生产系统专门配置的生产指挥系统（厂部）和厂区内为生产服务的部门和单位，其中包括办公室、

操作室、休息室、更衣室、中心化验室和成品检验室等。

3.10

生活系统

在企业系统内的宿舍、餐厅食堂、学校、文化娱乐、医疗保健、商业服务等服务系统。

4能耗限额要求

4.1现有企业的产品单位产量综合能耗限额限定值，应满足表1中的要求。

表1现有企业的产品单位产量综合能耗限额限定值

产品单位产量综合能耗

产品种类产品等级

（kgce/t）

优等品270

涂布白纸板一等品230

合格品195

优等品260

箱纸板一等品225

合格品200

AAA260

优等品AA230

瓦楞芯（原）纸A220

一等品210

合格品180

卷烟纸———940

注：表中“产品等级”依据GB/T10335.4、GB/T13023、GB/T13024、GB/T12655分类划分，下同。生产企业应对产品

质量等级进行定期检测，如不能提供统计期内法定检验、检测机构产品等级检测报告的，则按本标准合格品等级进

行统计计算。

4.2新建及扩建企业的产品单位产量综合能耗限额准入值，应满足表2中的要求。

3

DB33/686—2012（2013）

表2新建及扩建企业的产品单位产量综合能耗限额准入值
