DB42/T 1222-2016 EPS模块保温系统技术规程

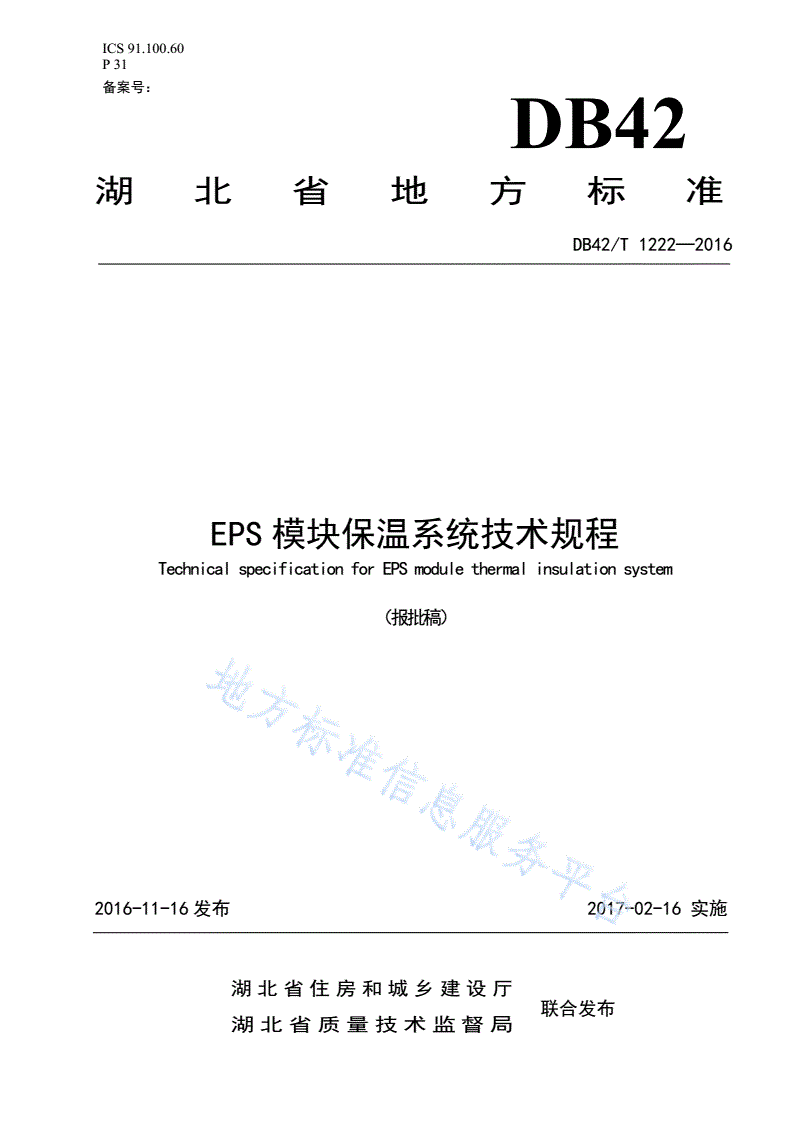

ICS91.100.60

P31

备案号：

DB42

湖北省地方标准

DB42/T1222—2016

EPS模块保温系统技术规程

TechnicalspecificationforEPSmodulethermalinsulationsystem

（报批稿）

2016-11-16发布2017-02-16实施

湖北省住房和城乡建设厅

联合发布

湖北省质量技术监督局

DB42/T1222—2016

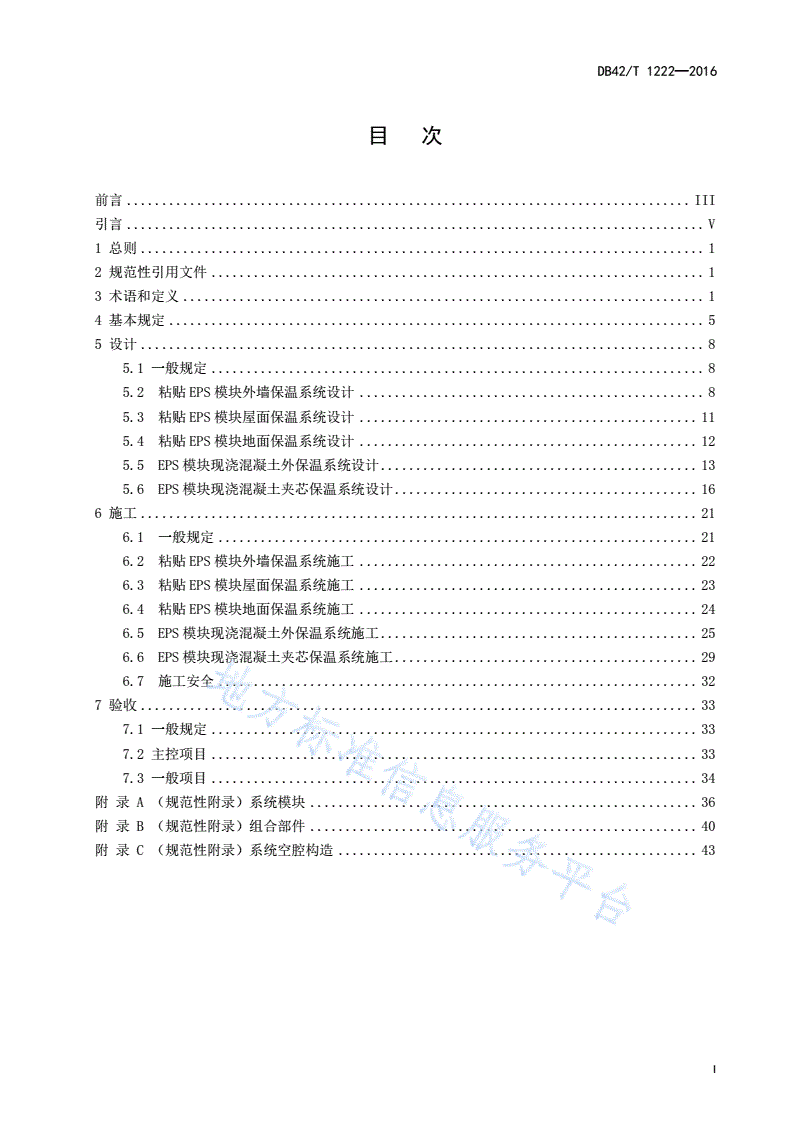

目次

前言................................................................................III

引言..................................................................................V

1总则................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本规定............................................................................5

5设计................................................................................8

5.1一般规定......................................................................8

5.2粘贴EPS模块外墙保温系统设计.................................................8

5.3粘贴EPS模块屋面保温系统设计................................................11

5.4粘贴EPS模块地面保温系统设计................................................12

5.5EPS模块现浇混凝土外保温系统设计.............................................13

5.6EPS模块现浇混凝土夹芯保温系统设计...........................................16

6施工...............................................................................21

6.1一般规定....................................................................21

6.2粘贴EPS模块外墙保温系统施工................................................22

6.3粘贴EPS模块屋面保温系统施工................................................23

6.4粘贴EPS模块地面保温系统施工................................................24

6.5EPS模块现浇混凝土外保温系统施工.............................................25

6.6EPS模块现浇混凝土夹芯保温系统施工...........................................29

6.7施工安全....................................................................32

7验收...............................................................................33

7.1一般规定.....................................................................33

7.2主控项目.....................................................................33

7.3一般项目.....................................................................34

附录A（规范性附录）系统模块.......................................................36

附录B（规范性附录）组合部件.......................................................40

附录C（规范性附录）系统空腔构造...................................................43

I

DB42/T1222—2016

II

DB42/T1222—2016

前言

本规程按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》和《建设工程编写

规范》给出的规则起草。

本规程由中信建筑设计研究总院有限公司提出。

本规程由湖北省住房和城乡建设厅归口管理。

本规程主编单位：中信建筑设计研究总院有限公司、哈尔滨鸿盛房屋节能体系研发中心。

本规程参编单位：哈尔滨工业大学、北京工业大学、湖北省土木建筑学会、湖北省建筑设计院、

中国轻工业武汉设计工程有限责任公司、湖北省建筑科学研究设计院、湖北天一建筑设计有限公司、

湖北省工业建筑集团有限公司、湖北鑫鸿盛绿色建筑材料有限公司、中诺建设集团有限公司。

本规程主要起草人员：温四清、林国海、贾伟、曹万林、郑文忠、方晓梅、金山、李红、李跃、

何晓伟、徐洪、范端雄、吴建国、刘弢、刘士清、唐小虎、钱建军、江涌、陶志雄、黎亮、钱宏伟、

王㼆娜。

本规程主要审查人员：彭少民、卫军、陈宏、徐礼华、姜燕平、童明德、郑祥斌、李春舫、黄刚。

III

DB42/T1222—2016

IV

DB42/T1222—2016

引言

本规程的发布机构提请注意，声明符合本规程时，可能涉及EPS模块相关专利的使用（专利名称：

EPS模块夹芯保温墙体结构，专利号：ZL20152805759.7等）。

本规程的发布机构对该专利的真实性、有效性和范围无任何立场。该专利持有人已向本规范的发

布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专

利持有人的声明已在本规程的发布机构备案。相关信息可以通过以下联系方式获得：

专利持有单位：哈尔滨鸿盛房屋节能体系研发中心。

地址：黑龙江省哈尔滨市香坊区香坊大街145号。

请注意除上述专利外，本规程的某些内容仍可能涉及专利。本规程的发布机构不承担识别这些专

利的责任。

V

DB42/T1222—2016

VI

DB42/T1222—2016

EPS模块保温系统技术规程

1总则

1.1为规范EPS模块保温系统在低能耗建筑工程中的应用，提高其保温隔热性、耐久性、防火安全性

和易施工性能，做到技术先进、安全适用、经济合理、保证工程质量，制定本规程。

1.2本规程所含技术内容依据现行国家标准《建筑设计防火规范》GB50016、《建筑外墙外保温防火

隔离带技术规程》JGJ289及湖北省现行地方标准《低能耗居住建筑节能设计标准》DB42/T559的相

关规定，适用范围分别如下：

1粘贴EPS模块外墙保温系统：

适用于建筑高度不大于50m新建或既有公共建筑和建筑高度不大于100m新建或既有住宅建筑的

外墙保温。

2粘贴EPS模块屋面保温系统：

适用于各类工业与民用建筑的屋面外保温。

3粘贴EPS模块地面保温系统：

适用于各类工业与民用建筑的地面保温。

4EPS模块现浇混凝土外保温系统：

适用于建筑高度不大于50m新建公共建筑和建筑高度不大于100m新建住宅建筑保温与结构一体

化的外墙外保温。

5EPS模块现浇混凝土夹芯保温系统：

适用于各类工业与民用建筑保温与结构一体化的外墙保温，不受建筑高度和建筑类别的限制。

1.3EPS模块保温系统的设计、施工和质量验收，除应符合本规程外，尚应符合国家现行标准的相关

规定。

2规范性引用文件

下列标准对于本技术规程的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于

本规程。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB/T232金属材料弯曲试验方法

GB/T4100陶瓷砖

GB5072建筑地面设计规范

GB8624建筑材料及制品燃烧性能分级

GB/T9755合成树脂乳液外墙涂料

1

DB42/T1222—2016

GB/T9779复层建筑涂料

GB/T10801绝热用模塑聚苯乙烯泡沫塑料

GB/T13475绝热并稳态传热性质测定并标定和防护热箱法

GB/T23455外墙柔性腻子

GB/T25181预拌砂浆

GB/T29906模数聚苯板薄抹灰外墙外保温系统材料

GB/T50002建筑模数协调标准

GB50010混凝土结构设计规范

GB50016建筑设计防火规范

GB50037屋面工程技术规范

GB50176民用建筑热工设计规范

GB50204混凝土结构工程施工质量验收规范

GB50210建筑装饰装修工程质量验收规范

GB50214组合钢模板技术规范

GB50300建筑工程施工质量验收统一标准

GB50411建筑节能工程施工质量验收规范

GB50666混凝土结构工程施工规范

GB503450建筑工程施工现场消防安全技术规范

JC/T547陶瓷墙地砖胶粘剂

JC/T647泡沫玻璃绝热制品

JC/T841耐碱玻璃纤维网布

JC/T1004陶瓷墙地砖填缝剂

JG/T24合成树脂乳液砂壁状建筑涂料

JG/T26外墙无机建筑涂料

JGJ/T29建筑涂饰工程施工及验收规程

JGJ74建筑工程大模板技术规程

JGJ110建筑工程饰面砖粘结强度检验标准

JGJ126外墙饰面砖工程施工及验收规程

JGJ144外墙外保温工程技术规程

JGJ162建筑施工模板安全技术规程

JGJ/T261外墙内保温工程技术规程

JGJ/T283自密实混凝土应用技术规程

JGJ289建筑外墙外保温防火隔离带技术规程

JG/T366外墙保温用锚栓

QB/T3897镀锌钢丝网

2

DB42/T1222—2016

DB42/T559低能耗居住建筑节能设计标准

3术语和定义

下列术语和定义适用于本标准。

3.1EPS模块expandablepolystyrenemodule

由可发性聚苯乙烯珠粒或由石墨可发性聚苯乙烯珠粒经加热发泡后，通过工厂标准化生产设备一

次成型制得的聚苯乙烯泡沫塑料型材或构件。

3.2粘贴EPS模块外墙保温系统externalwallthermalinsulationsystemwithpastingEPS

module

以EPS模块为保温材料，用胶粘剂将其粘贴在基层墙体内外侧，并用抹灰防护面层防护、涂料材

料饰面，所形成具有保温隔热抗冲击等功能的构造层。

3.3粘贴EPS模块屋面外保温系统roofthermalinsulationsystemwithpastingEPSmodule

在基层屋面外侧上表面用水泥砂浆或细石混凝土面层防护，粘贴或安装防水饰面材料，所形成具

有保温隔热防水抗冲击等功能的构造层。

3.4粘贴EPS模块地面保温系统groundthermalinsulationsystemwithpastingEPSmodule

以模块为保温材料，用胶粘剂将其粘贴在基层地面上，上表面用一定厚度和强度等级的干混抹灰

砂浆抹面或细石混凝土抹面，所形成具有保温隔热等功能的构造层。

3.5EPS模块现浇混凝土外保温系统cast-in-situconcreteexternalwallthermalinsulation

systemwithEPSmodule

在现场原位以EPS模块为模板进行支模并整体浇筑而成的混凝土墙体。

3.6EPS模块现浇混凝土夹芯保温系统cast-in-situconcretesandwichthermalinsulation

systemwithEPSmodule

在现场原位以EPS模块为模板进行支模并整体浇筑，同时在EPS模块外侧整体浇筑50mm厚的混

凝土保护层形成的夹芯保温的混凝土墙体。

3.7防火隔离带fire-barrierbelt

防止火灾蔓延至相邻区域且耐火极限不低于规定要求的防火构造区域。

3.8泡沫玻璃模块foamglassmodule

用泡沫玻璃板由工厂化加工制成四周边有插接企口的板状型材。

3.9胶粘剂adhesive

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，将模块、防火隔离带等通过粘

贴方式固定到基层墙体上的粘结材料。

3.10干混砂浆drymixedmortar

由水泥、干燥骨料或粉料、添加剂以及根据性能确定的其它组分，按一定比例，在专业生产厂经

计量混合而成的抹面或砌筑材料。

3.11耐碱玻纤网布alkaliresistantfibreglassfabric

3

DB42/T1222—2016

不同规格的网格状玻璃纤维纱机织物，表面经过涂覆处理，具有一定耐碱性的抗裂增强材料。

3.12抹面胶浆basecoat

由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结

性能的抹面材料。

3.13防护面层protectivelayer

在外墙粘贴系统和外保温现浇系统的模块外侧，采用抹面胶浆抹面，其内加一层防裂耐碱玻纤网

布而形成的复合材料构造层。

3.14连接桥accessories

将模块和模板连接组合成直板形、角形、T形、弧形等不同形状的空腔构造，并起限制模块位移和

确保空腔构造几何尺寸准确的非金属配件。

3.15防护板protectiveboar

设置在外保温现浇系统模块保温层外侧，厚度不小于15mm的胶合板或竹帘板。

3.16穿墙对拉螺栓splitboltthroughwalls

通过E形扣件将墙体空腔构造内外两侧水平钢管紧固，抵抗墙体混凝土浇筑时，对空腔构造产生侧

向胀力的金属杆件，简称对拉螺栓。

3.17企口防护罩tongue-and-grooveprotectivecover

模块保温层竖向插接拼装组合时，对模块上端企口起保护作用的配件。

3.18企口防护条tongue-and-grooveprotectivestrip

墙体混凝土浇筑时，对模块上端企口起保护作用的配件，简称防护条。

3.19模块切割器cutterformodules

将模块按所需要的形状和规格现场加工的器具，简称切割器。

3.20墙体限位桩walllimitingstopper

设置于模板底部，防止混凝土浇筑时模板偏移直径为12mm，高度为50mm的短钢筋。

3.21金属热镀锌电焊网hot-dipgalvanizingweldedwiremesh

工厂标准化生产的网丝外表面有一定厚度热镀锌涂层的金属焊接网片，简称电焊网。

3.22低能耗建筑low-energybuilding

将建筑外围护结构采用适宜的节能建造技术组合，来提高其保温隔热性和气密性；再通过可再生

能源或其它清洁能源及新风系统和排风能量回收系统的综合应用，使室内能够达到不需要传统采暖和

主动空调就能实现舒适环境的建筑。

3.23装配式EPS模块混凝土结构外保温预制墙板prefabricatedconcretepanelwithEPSmodule

由工厂标准化生产、用EPS模块拼装组合做外保温层的预制混凝土复合墙体，或称PC构件。

3.24预制装配式EPS模块夹心保温混凝土墙板precastconcretesandwichpanelwithEPSmodule

thermalinsulationsystem

由工厂标准化生产、用EPS模块拼装组合做夹芯保温层的预制混凝土复合墙板，或称PC构件。

4

DB42/T1222—2016

4基本规定

4.1EPS模块外保温系统的性能应符合如下要求：

1应能适应基层墙体正常变形而外表面不产生裂缝或空鼓；

2应能长期承受自重、风荷载和室外气候的长期反复作用而不产生变形和破坏；

3应在抗震设防烈度范围内的地震发生时，不应从基层墙体上脱落；

4应具有防止火灾蔓延的能力；

5应具有防水和防渗透性能。

4.2EPS模块保温系统复合墙体的保温隔热性能和防潮性能应符合现行国家标准《民用建筑热工设计

规范》GB50176、现行行业标准《民用建筑设计标准（采暖居住建筑部分）》JGJ26和现行地方标准《低

能耗居住建筑节能设计标准》DB42/T559的相关规定。

4.3系统及组成材料性能

4.3.1EPS模块保温系统性能应符合表4.3.1的规定。

表4.3.1EPS模块保温系统性能

试验项目性能指标试验方法

外观无可见裂缝、无粉化、空鼓、剥落现象

耐候性防护面层与模块≥0.10

拉伸粘贴强度，MPa防护面层与泡沫玻璃模块≥0.08

面砖与防护面层≥0.40

吸水量，g/m2≤500

二层及以上3J级GB/T29906

抗冲击

首层10J级JGJ289

水蒸气透过湿流密度g/（m2.h）≥0.85

外观无可见裂缝、无粉化、空鼓、剥落现象

抗冻融防护面层与模块≥0.10

拉伸粘贴强度，MPa防护面层与泡沫玻璃模块≥0.08

面砖与防护面层≥0.40

4.3.2模块性能应符合表4.3.2的规定。

表4.3.2模块性能

性能指标

试验项目试验方法

普通模块石墨模块

表观密度，kg/m320302030

压缩强度，MPa≥0.12≥0.20≥0.14≥0.20

导热系数，W/(m·K)≤0.037≤0.033≤0.032≤0.030

尺寸稳定性，%≤0.3GB/T29906

水蒸气透过系数，ng/（Pa·m·s）≤4.0

吸水率（体积分数），%≤2.0

熔结断裂弯曲负荷，N≥30≥40≥30≥40

性能弯曲变形，mm≥20

燃烧性能等级不低于B1级GB8624

垂直于板面方向抗拉强度，MPa≥0.15≥0.20≥0.15≥0.20GB/T29906

4.3.3泡沫玻璃模块性能应符合表4.3.3的规定。

5

DB42/T1222—2016

表4.3.3泡沫玻璃模块性能

试验项目性能指标试验方法

密度，kg/m3≤160

导热系数，W/(m·K)≤0.052

抗压强度≥0.40

抗折强度MPa≥0.30

抗拉强度≥0.08JC/T647

体积吸水率，V/V，%≤0.5JGJ289

尺寸稳定性，%≤0.3

燃烧性能等级A级

线收缩率，%≤8

匀温灼烧性能（750℃,0.5h）

质量损失率，%≤5

4.3.4抹面胶浆性能应符合表4.3.4的规定。

表4.3.4抹面胶浆性能

试验项目性能指标试验方法

原强度≥0.10，破坏发生在模块中

拉伸粘贴强度MPa浸水48h，干燥2h≥0.06

耐水强度

（与模块）浸水48h，干燥7d≥0.10

耐冻融强度同原强度

压折比（水泥基）≤3.0GB/T29906

柔韧性

开裂应变（非水泥基），%≥1.5

抗冲击性（二层及以上）3J级

吸水量，g/m2≤500

不透水性试样抹面层内测无水渗透

可操作时间（水泥基），h1.5~4.0

4.3.5胶粘剂性能应符合表4.3.5的规定。

表4.3.5胶粘剂性能

试验项目性能指标试验方法

原强度≥0.6

拉伸粘结强度，MPa

耐水浸水48h,干燥2h≥0.3

(与水泥砂浆)

强度浸水48h,干燥7d同原强度

与模块≥0.10、与泡沫玻璃模块≥0.08，GB/T29906

原强度

拉伸粘结强度，MPa破坏发生在模块内JGJ289

(与模块或

泡沫玻璃模块)耐水浸水48h,干燥2h

同原强度

强度浸水48h,干燥7d

可操作时间（h）1.5~4.0

4.3.6柔性耐水腻子性能应符合表4.3.6的规定。

6

DB42/T1222—2016

表4.3.6柔性耐水腻子性能

试验项目性能指标试验方法

初期干燥抗裂性（6h）无裂纹

打磨性手工可打磨

吸水量(g/10min)≤2.0

耐水性（96h）

无起泡、无开裂、无掉粉

耐碱性（48h）JC/T229

标准状态(MPa)≥0.60

粘结强度

冻融循环5次≥0.40

柔性直径50mm,无裂纹

非粉状组分的低温贮存稳定性-5℃冷冻4h无变化，刮涂无障碍

4.3.7耐碱玻纤网布性能应符合表4.3.7的规定。

表4.3.7耐碱玻纤网布性能

试验项目性能指标试验方法

单位面积质量，g/m2≥130

耐碱断裂强力（经向、纬向），N/50mm≥750

GB/T29906

耐碱断裂强力保留率（经向、纬向），%≥50

断裂伸长率（经向、纬向），%≤5.0

4.3.8电焊网性能应符合表4.3.8的规定：

表4.3.8电焊网性能

试验项目性能指标试验方法

丝径(mm)2.5±0.04

网孔大
