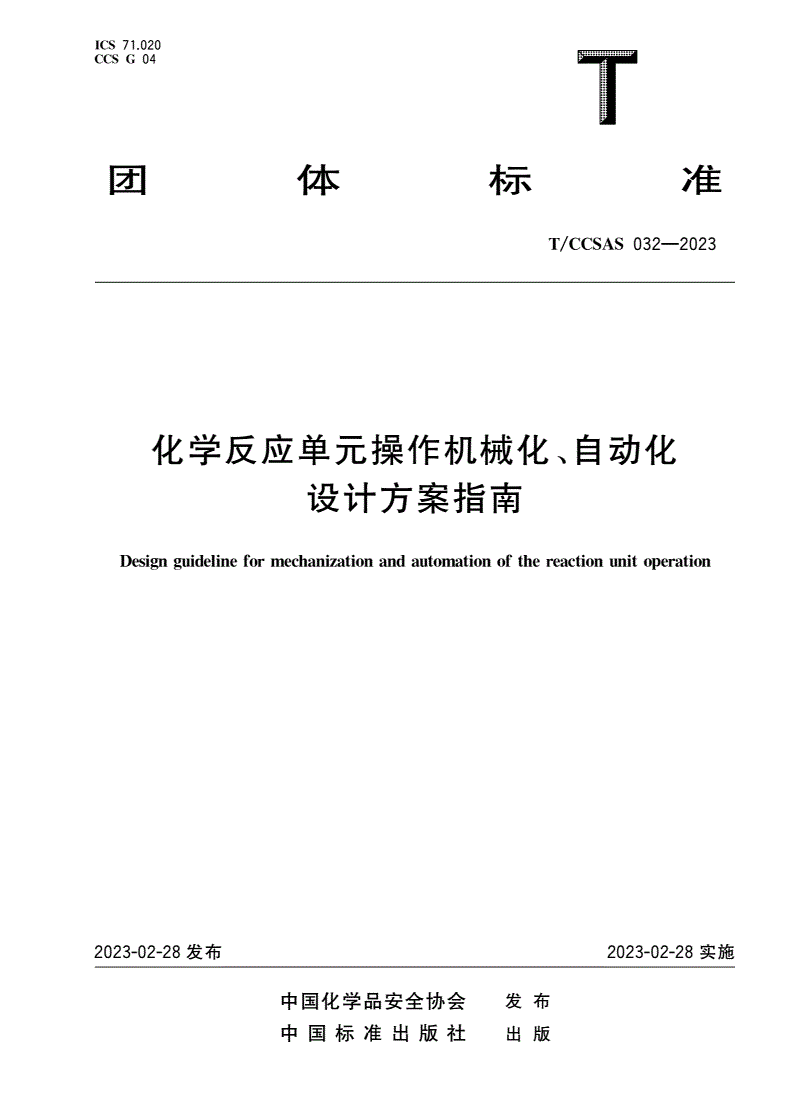

T/CCSAS 032-2023 化学反应单元操作机械化、自动化设计方案指南

ICS71020

CCSG.04

团体标准

T/CCSAS032—2023

化学反应单元操作机械化自动化

、

设计方案指南

Designguidelineformechanizationandautomationofthereactionunitoperation

2023-02-28发布2023-02-28实施

中国化学品安全协会发布

中国标准出版社出版

T/CCSAS032—2023

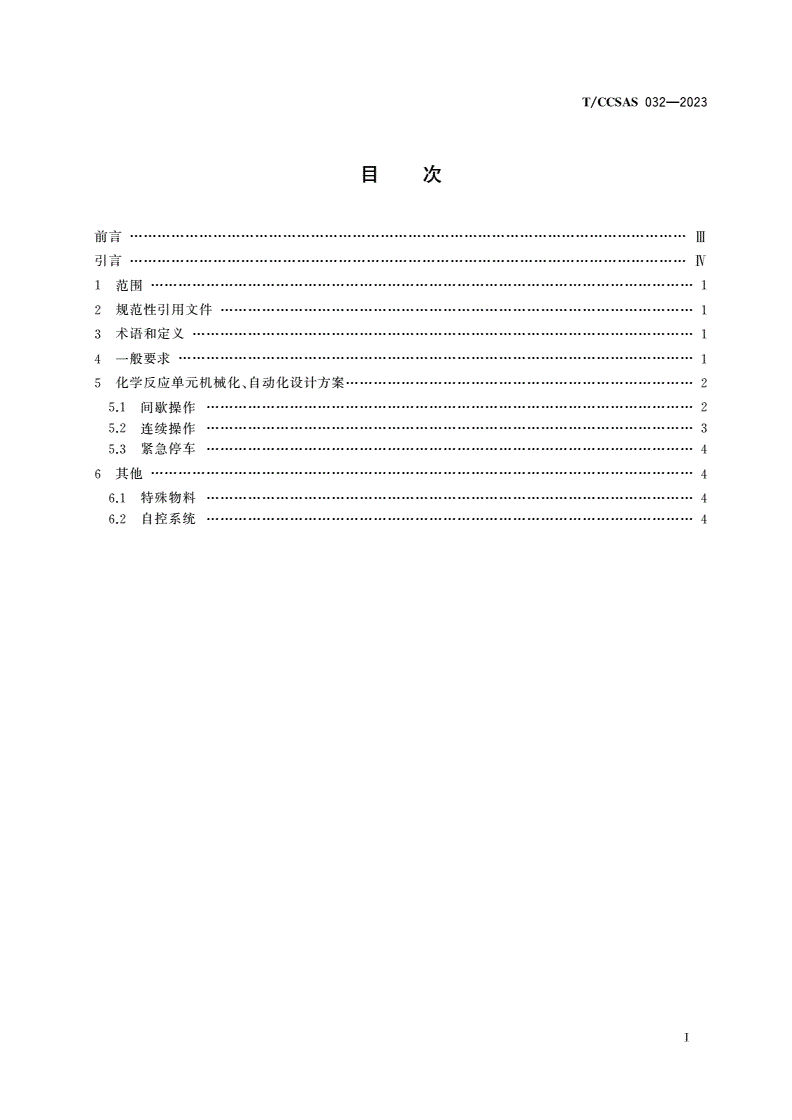

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

一般要求

4…………………1

化学反应单元机械化自动化设计方案

5、…………………2

间歇操作

5.1……………2

连续操作

5.2……………3

紧急停车

5.3……………4

其他

6………………………4

特殊物料

6.1……………4

自控系统

6.2……………4

Ⅰ

T/CCSAS032—2023

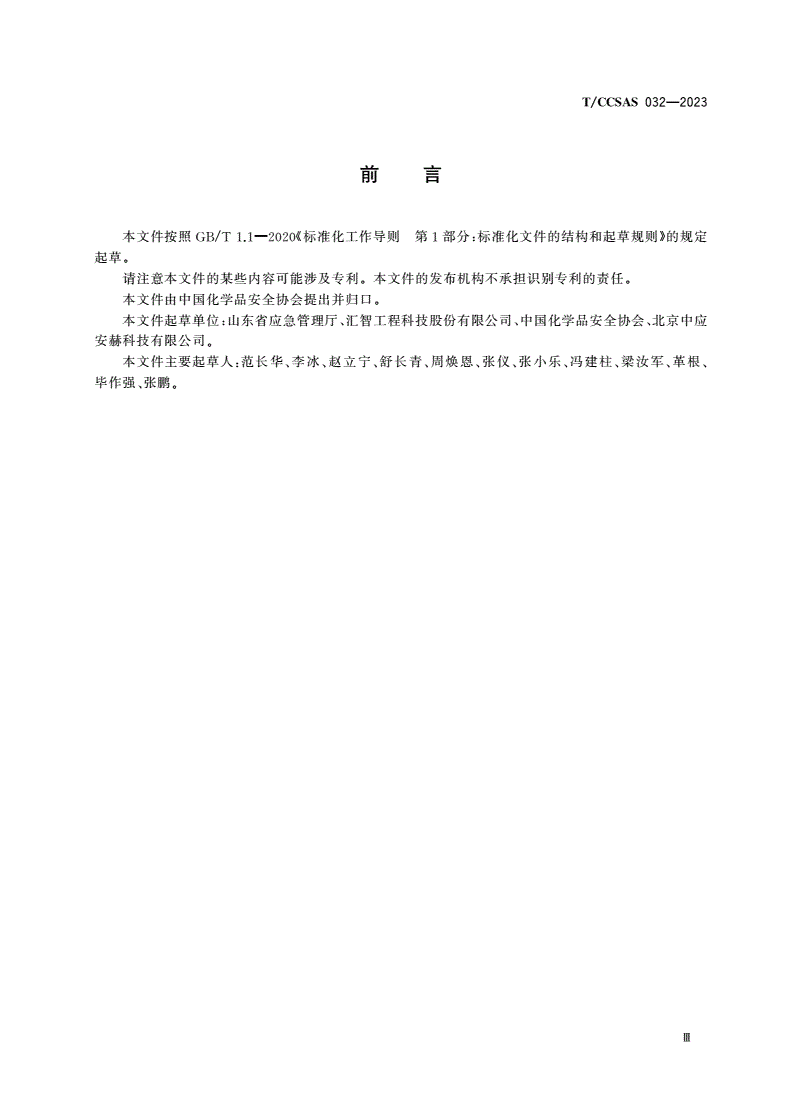

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国化学品安全协会提出并归口

。

本文件起草单位山东省应急管理厅汇智工程科技股份有限公司中国化学品安全协会北京中应

:、、、

安赫科技有限公司

。

本文件主要起草人范长华李冰赵立宁舒长青周焕恩张仪张小乐冯建柱梁汝军革根

:、、、、、、、、、、

毕作强张鹏

、。

Ⅲ

T/CCSAS032—2023

引言

化学反应单元是化工行业中最为核心的单元操作过程在该单元操作过程中反应原料全部或者

。,

部分转化为产物由于该单元操作过程涉及的反应器类型众多操作方式差异较大反应风险较高因

。、,,

此该单元操作过程一直是化工行业各个装置最为重要也是最危险的环节通过采用机械化自动化手

、。、

段可有效地减少化学反应单元操作过程中人为操作造成的失误提高本质安全水平

,,。

Ⅳ

T/CCSAS032—2023

化学反应单元操作机械化自动化

、

设计方案指南

1范围

本文件提供了化学反应单元操作实现机械化自动化操作的技术指导方案

、。

本文件适用于化工行业化学反应单元以及该单元操作过程所用设备的机械化自动化改造与设计

、

方案的确定

。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

下列术语和定义适用于本文件

。

31

.

化学反应单元操作reactionunitoperation

在特定的反应器及一定的反应条件下组成物质的原料分子在反应器中相互接触并发生有效碰撞

,,

组成原料分子的原子或电子发生转移或转换分子中原有的旧键断裂新键产生从而生成新的物质并

,,,

伴随着能量释放的操作过程

。

4一般要求

41用于检测化学反应单元操作过程控制参数如液位料位流量温度压力重量值密度组

.(、、、、、、pH、、

分浓度等的仪表以及现场执行机构如开关阀调节阀等应具备信号远传功能设备运行参数电机电

)(、),(

流电机转速宜具备信号远传功能远传信号应传送至控制室集中显示控制系统应根据检测仪表信号

、),,

设置相应的报警值或联锁值各种检测仪表宜与现场相对应的执行机构构成自动调节控制回路或联锁

;

控制回路

。

42化学反应单元操作中使用的动力设备如风机泵压缩机真空泵搅拌电机等应实现远程停止

.(、、、、)

功能宜实现远程启动功能

,。

43化学反应单元操作中固相的进料应根据工艺安全要求设置密闭添加设施

.。

44反应原料为固相时宜用溶剂进行预溶解或者与其他反应原料混合形成易输送的液相或气相

.,,()

物料之后再输送至化学反应单元

,。

45反应器应设置温度检测仪表及压力检测仪表反应器热媒或冷媒管线应设置进料调节阀反应

.,(),

器温度检测仪表或压力检测仪表与反应器热媒或冷媒进料调节阀构成自动调节控制回路反应器

()()。

应设置温度检测仪表或压力检测仪表高限报警和高高限联锁停车功能

()。

46需要控制值的反应器应设置值在线检测仪表反应器进料管线应设置调节阀反应器

.pHpH,,pH

值在线检测仪表与反应器进料调节阀构成自动调节控制回路

。

47搅拌系统故障停机信号应与反应器进料热冷媒进料或反应器紧急泄放系统联锁

.、()()。

1
