T/CCSAS 030-2023 传热单元操作机械化、自动化设计方案指南

ICS71020

CCSG.04

团体标准

T/CCSAS030—2023

传热单元操作机械化自动化

、

设计方案指南

Designguidelineformechanizationandautomationofheattransferunitoperation

2023-02-28发布2023-02-28实施

中国化学品安全协会发布

中国标准出版社出版

T/CCSAS030—2023

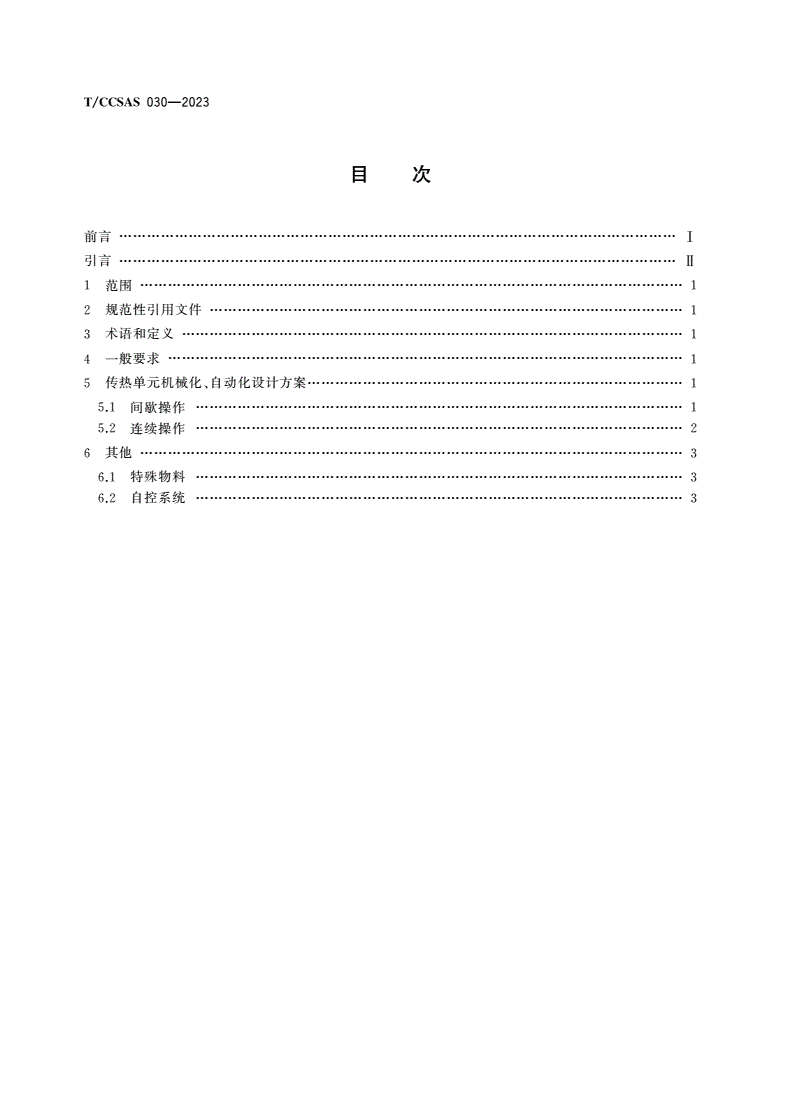

目次

前言

…………………………Ⅰ

引言

…………………………Ⅱ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

一般要求

4…………………1

传热单元机械化自动化设计方案

5、………………………1

间歇操作

5.1……………1

连续操作

5.2……………2

其他

6………………………3

特殊物料

6.1……………3

自控系统

6.2……………3

T/CCSAS030—2023

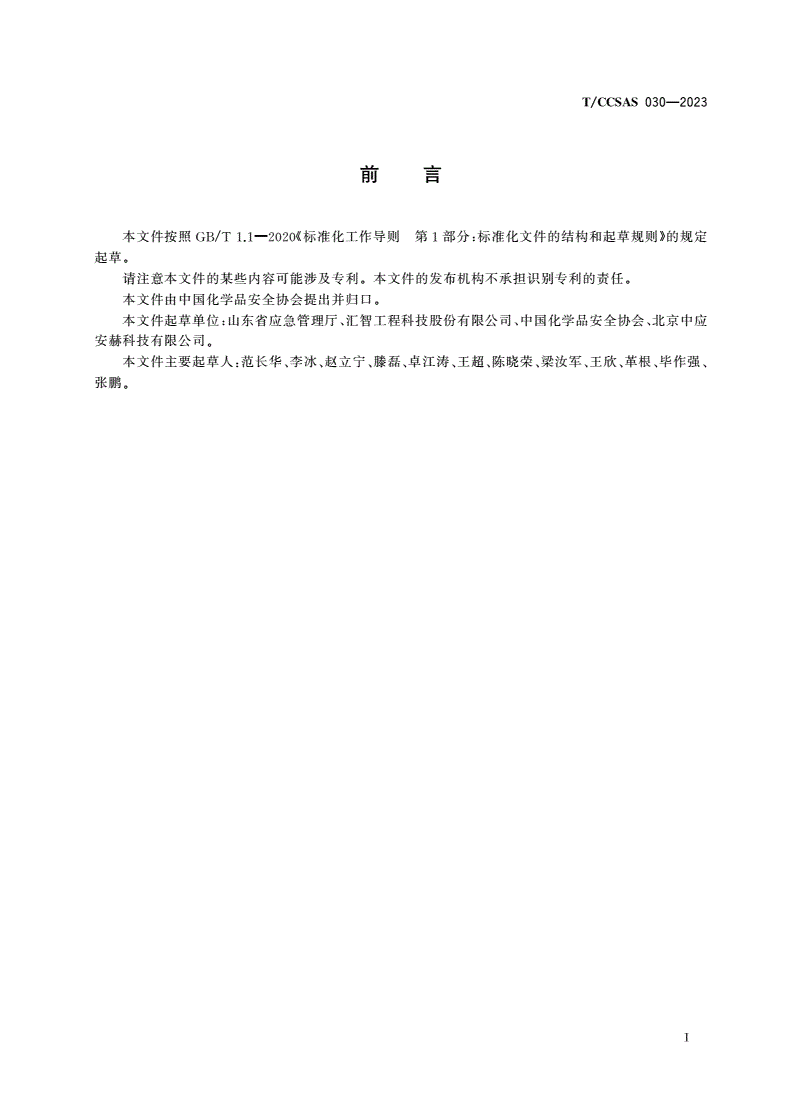

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国化学品安全协会提出并归口

。

本文件起草单位山东省应急管理厅汇智工程科技股份有限公司中国化学品安全协会北京中应

:、、、

安赫科技有限公司

。

本文件主要起草人范长华李冰赵立宁滕磊卓江涛王超陈晓荣梁汝军王欣革根毕作强

:、、、、、、、、、、、

张鹏

。

Ⅰ

T/CCSAS030—2023

引言

由于温差的存在而引起物质间热的转移过程称为传热传热单元操作过程在化工行业中被广泛采

。

用通过采用机械化自动化手段可有效地减少传热单元操作过程中人为操作造成的失误提高本质

。、,,

安全水平

。

Ⅱ

T/CCSAS030—2023

传热单元操作机械化自动化

、

设计方案指南

1范围

本文件提供了传热单元实现机械化自动化操作的技术指导方案

、。

本文件适用于化工行业传热单元及该操作过程中使用的传热设备的机械化自动化改造与设计方

、

案的确定

。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

下列术语和定义适用于本文件

。

31

.

传热单元操作heattransferunitoperation

以热传导热对流热辐射三种方式将热从高温区域向低温区域进行转移的操作过程它是物质间

、、,

能量交换的一种形式热传递的动力来源为温度差

,。

4一般要求

41用于检测传热单元操作过程控制参数如流量温度压力等的仪表以及现场执行机构如调节

.(、、)(

阀开关阀等应具备信号远传功能远传信号应传送至控制室集中显示控制系统应根据检测仪表信号

、),,

设置相应的报警值或联锁值各种检测仪表宜与现场相对应的执行机构构成自动调节控制回路或联锁

;

控制回路

。

42传热单元操作中使用的动力设备如离心泵等应实现远程停止功能宜实现远程启动功能

.(),。

43对于有特殊要求的传热单元自动调节控制回路和联锁控制回路的具体构成方式及检测仪表执

.,、

行机构设备等的选型应根据所涉工艺设备安全等方面的特殊要求确定

、、、。

44对于甲乙类腐蚀物爆炸物忌水忌空气等有特殊要求的介质应根据物料特性从本质安全角度

.、、、、,

出发设置相关保护措施

。

5传热单元机械化自动化设计方案

、

51间歇操作

.

511进料

..

5111间壁式混合式换热器进料应至少满足以下要求

...、。

采用动力输送设备如离心泵等向换热器分别进行介质进料和热媒或冷媒进料时换热器

a)()(),

1
