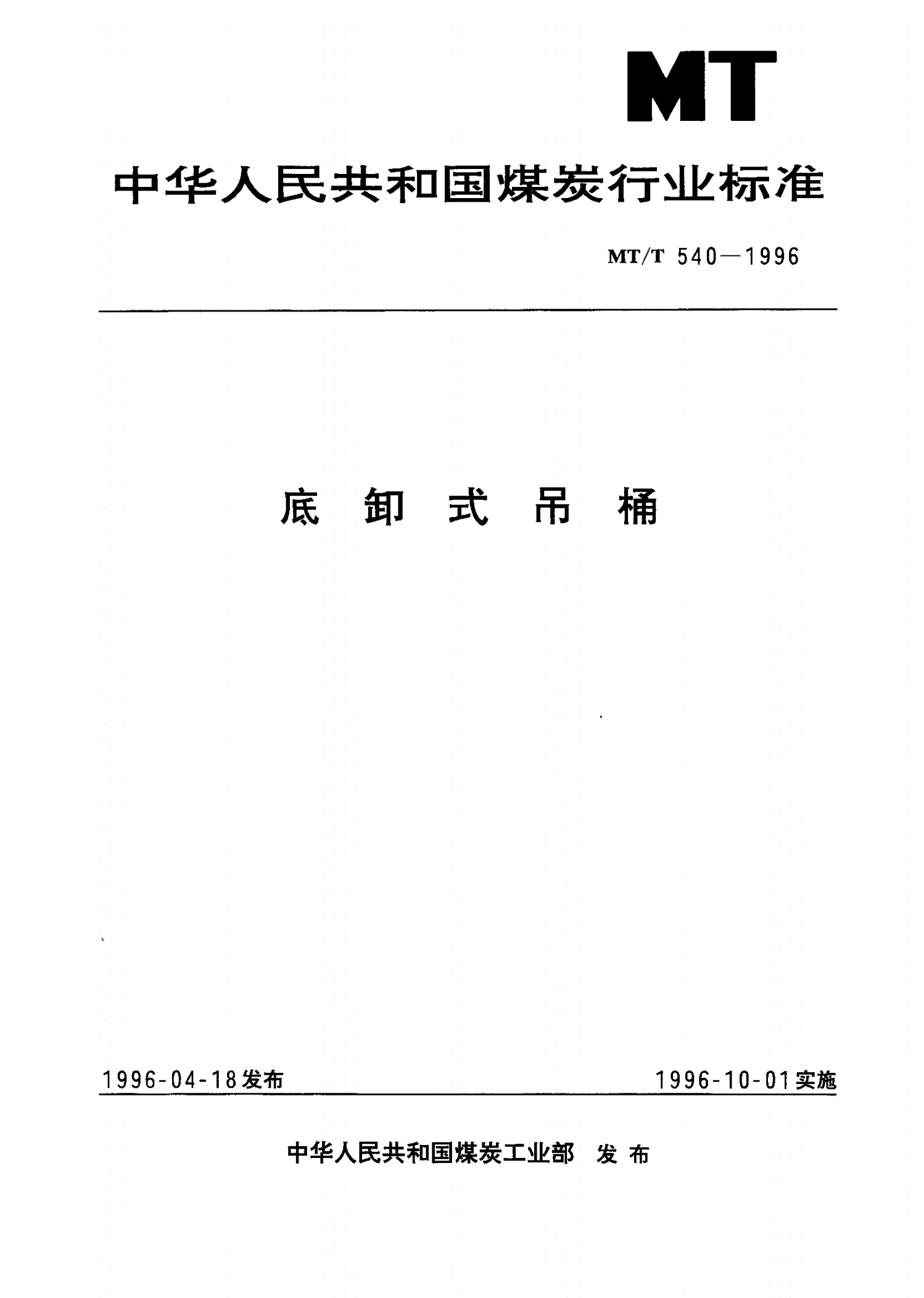

MT/T 540-1996 底卸式吊桶

MT/'r540一1996

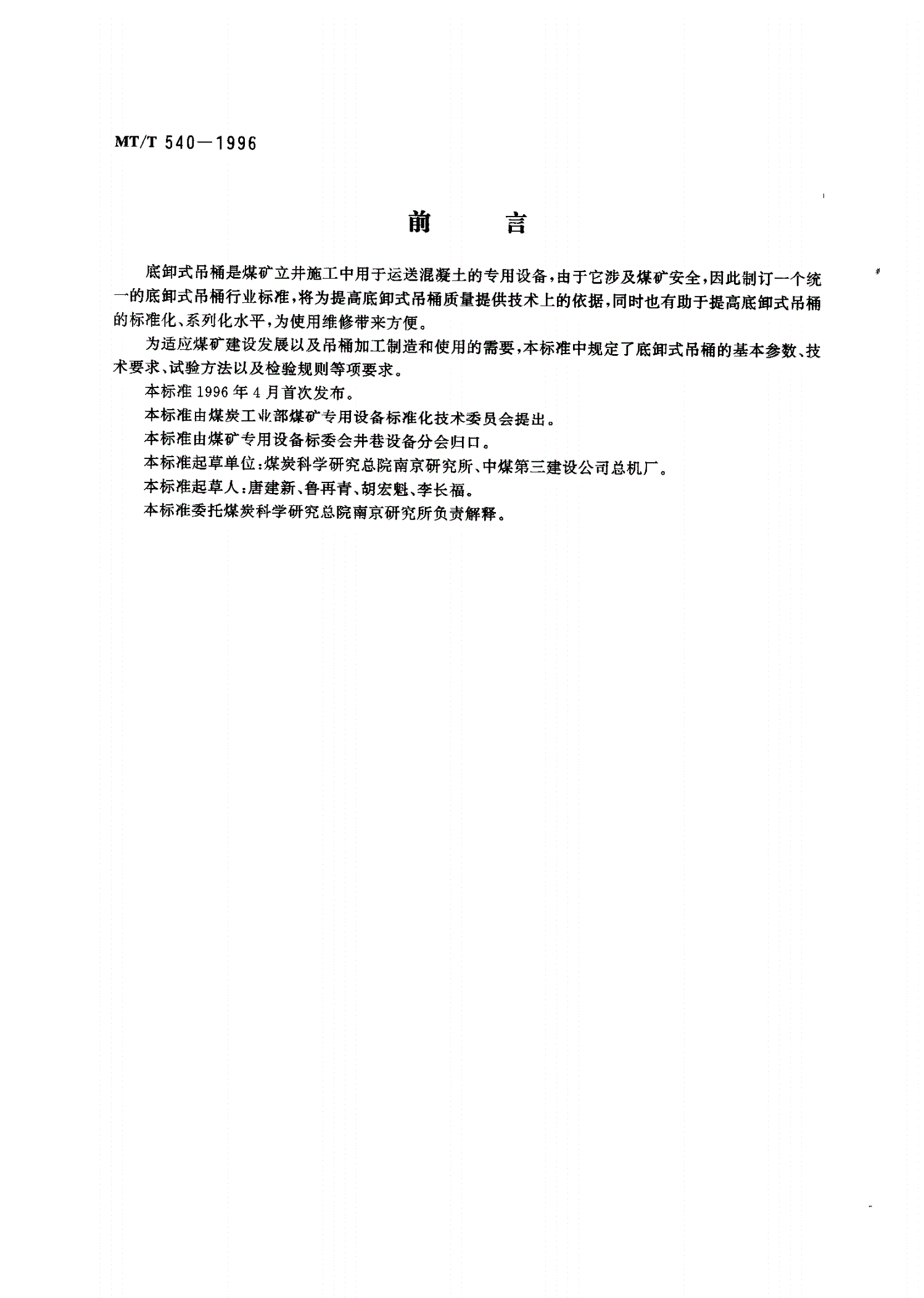

前言

底卸式吊桶是煤矿立井施工中用于运送混凝土的专用设备，由于它涉及煤矿安全，因此制订一个统

一的底卸式吊桶行业标准，将为提高底卸式吊桶质量提供技术上的依据，同时也有助于提高底卸式吊桶

的标准化、系列化水平，为使用维修带来方便。

为适应煤矿建设发展以及吊桶加工制造和使用的需要，本标准中规定了底卸式吊桶的基本参数、技

术要求、试验方法以及检验规则等项要求。

本标准1996年4月首次发布。

本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。

本标准由煤矿专用设备标委会井巷设备分会归口。

本标准起草单位:煤炭科学研究总院南京研究所、中煤第三建设公司总机厂。

本标准起草人:唐建新、鲁再青、胡宏魁、李长福。

本标准委托煤炭科学研究总院南京研究所负责解释。

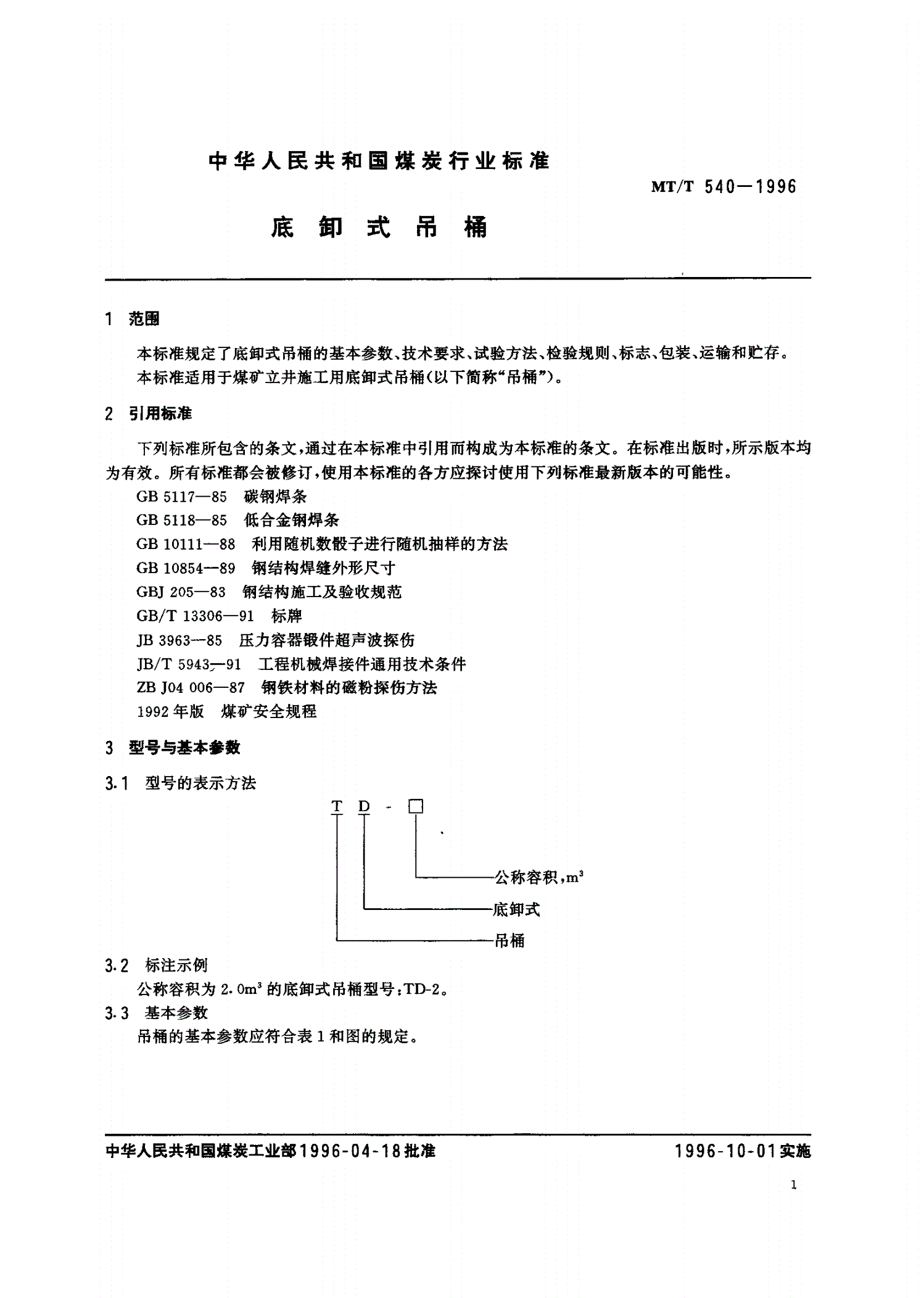

中华人民共和国煤炭行业标准

MT/'r540一1996

底卸式吊桶

范围

本标准规定了底卸式吊桶的基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于煤矿立井施工用底卸式吊桶以下简称“吊桶"。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB5117-85碳钢焊条

GB5118-85低合金钢焊条

GB10111-88利用随机数般子进行随机抽样的方法

GB10854-89钢结构焊缝外形尺寸

GBJ205-83钢结构施工及验收规范

GB/T13306-91标牌

JB3963-85压力容器锻件超声波探伤

JB/T5943-91工程机械焊接件通用技术条件

zBJ04006-87钢铁材料的磁粉探伤方法

1992年版煤矿安全规程

3型号与荃本参数

3.1型号的表示方法

TD一口

公称容积，耐

底卸式

吊桶

3.2标注示例

公称容积为2.Om'的底卸式吊桶型号:TD-2.

3.3基本参数

吊桶的基本参数应符合表1和图的规定。

中华人民共和国煤炭工业部1996一04一16批准1996一10一01实施

MT/T540一1996

表1

公称容积实际容积桶体外径n吊桶高度H

m」m，111】】11】】nl

11.114501480

1.5
