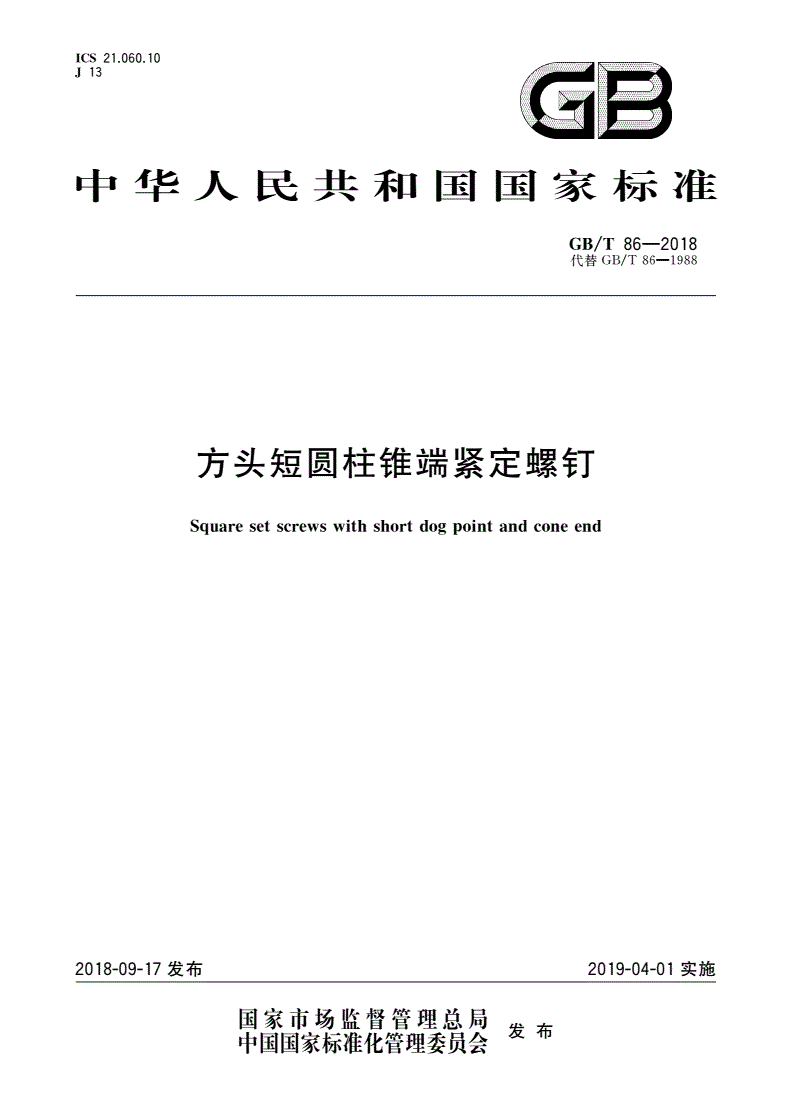

GB/T 86-2018 方头短圆柱锥端紧定螺钉

ICS21.060.10

J13

国

中华人民共和国国家标准

~B/T86-2018

代替GB/T86-1988

方头短圆柱锥端紧定螺钉

Squaresetscrewswithshortdogpointandconeend

2018-09-17发布2019-04-01实施

国家市场监督管理总局峪非

中国国家标准化管理委员会0(..'I(J

GB/T86-2018

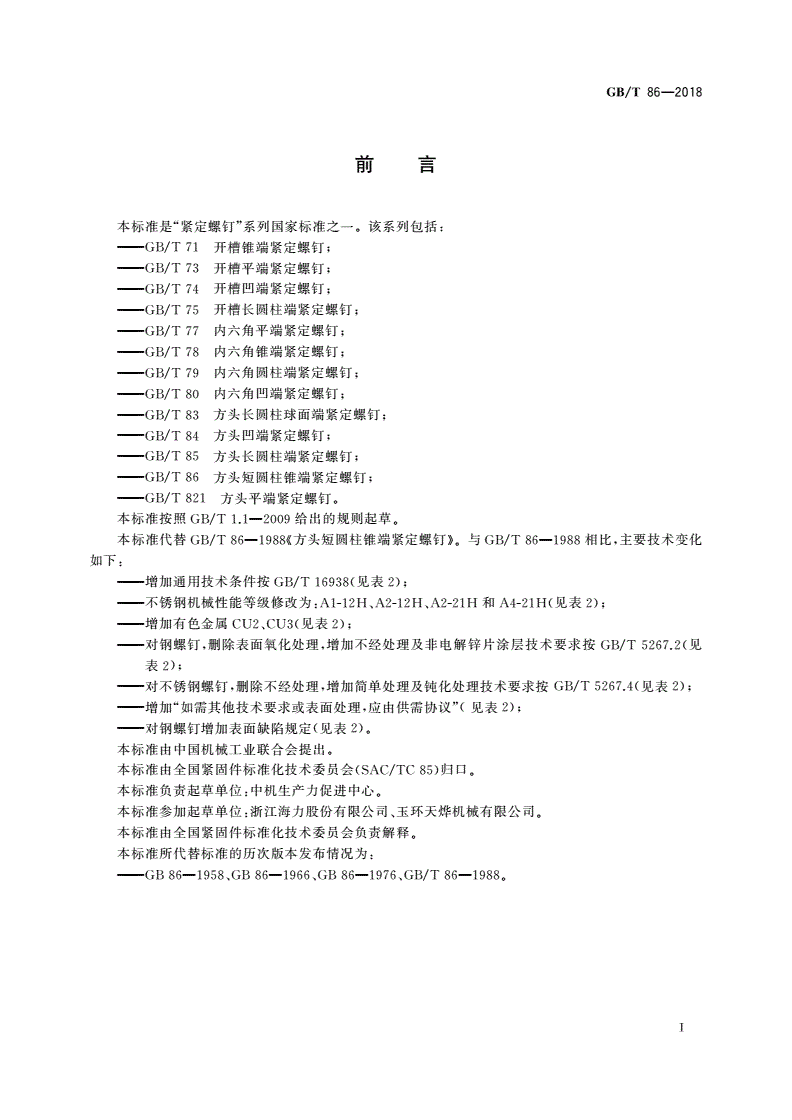

目u昌

本标准是“紧定螺钉”系列国家标准之一。该系列包括：

一－GB/T71开槽锥端紧定螺钉；

GB/T73开槽平端紧定螺钉；

GB/T74开槽凹端紧定螺钉；

一－GB/T75开槽长嗣柱端紧定螺钉；

一－GB/T77内六角平端紧定螺钉；

一一－GB/T78内六角锥端紧定螺钉；

一－GB/T79

内六角阴柱端紧定螺钉；

GB/T80

内六角凹端紧定螺钉；

一－GB/T83方头长恫柱球面端紧定螺钉；

一－GB/T84方头凹端紧定螺钉；

一－GB/T85方头l夭恫柱端紧定螺钉；

一－GB/T86方头短嗣柱锥端紧定螺钉；

一－GB/T821方头平端紧定螺钉。

本标准按照GB/T1.12009给州的规则起草。

本标准代替GB/T861988《方头短罔柱锥端’紧定螺钉》。与GB/T861988相比，主要技术变化

如下：

一一增加通用技术条件按GB/T16938（见表2);

一一不锈钢机械性能等级修改为：Al-12H、A2-12H、A2-21H和A4-21H（见表2);

一一－增加有色金属CU2,CU3（见表2);

对钢螺钉，删除表面氧化处理，增加不经处理及非电解辞片涂层技术要求按GB/T5267.2（见

表2);

一一对不锈钢螺钉，删除不经处理，增加l简单处理及钝化处理技术要求按GB/T5267.4（见表2);

一一增加“如需其他技术要求或表面处理，应Fl,供需协议”（见表2);

一一对钢螺钉增加表面缺陷规定（见表2）。

本标准由中同机械T业联合会提出。

本标准由全同紧同件标准化技术委员会（SAC/TC85）归口。

本标准负责起草单位：中机生产力促进中心。

本标准参加起草单位：浙江海力股份有限公司、玉环天烨机械有限公司。

本标准向全同紧同件标准化技术委员会负责解释。

本标准所代替标准的历次版本发布情况为：

GB861958、GB861966、GB861976、GB/T861988。

I

GB/T86-2018

方头短圆柱锥端紧定螺钉

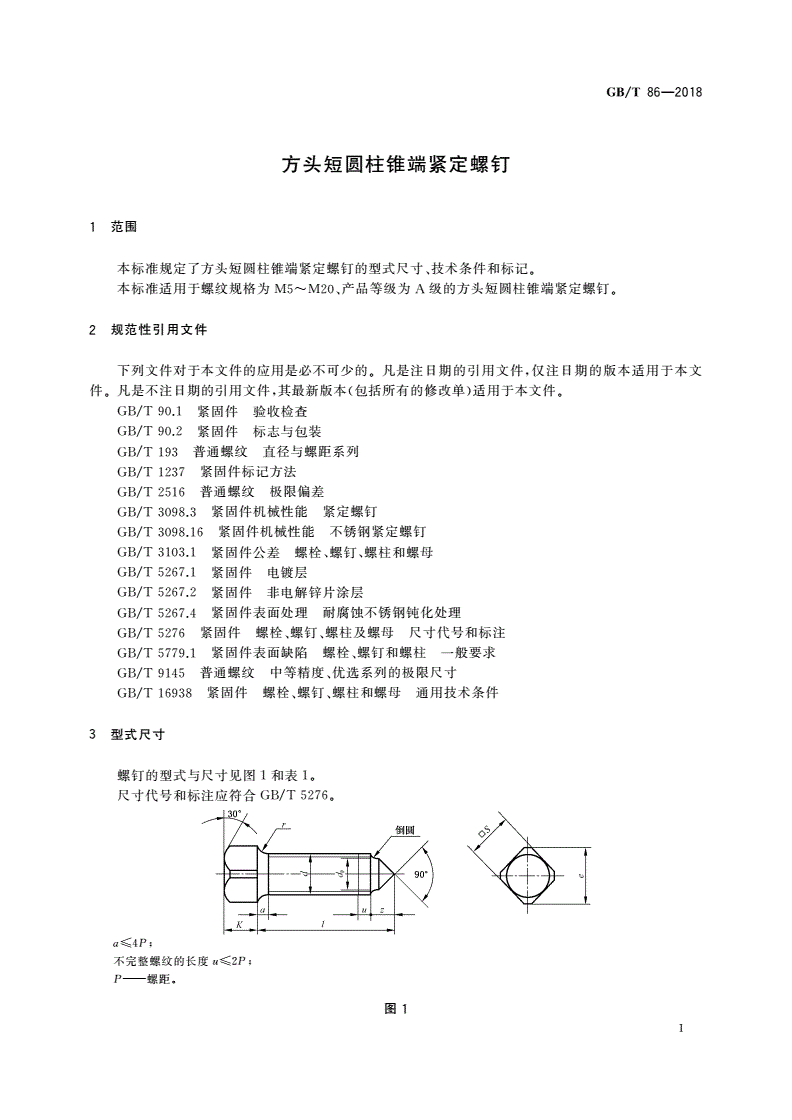

1范围

本标准规定了方头短罔柱锥端紧定螺钉的型式尺寸、技术条件和标记。

本标准适用于螺纹规格为M5～M20、产品等级为A级的方头短罔柱锥端紧定螺钉。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T90.l紧间件验收检查

GB/T90.2紧间件标志与包装

GB/T193普通螺纹直径与螺距系列

GB/T1237紧｜舌｜件标记方法

GB/T2516普通螺纹极限偏差

GB/T3098.3紧阳件机械性能紧定螺钉

GB/T3098.16紧阳件机械性能不锈钢紧定螺钉

GB/T3103.l紧！！I件公差螺栓、螺钉、螺柱和螺母

GB/T5267.1紧同件电镀层

GB/T5267.2紧同件非电解悻片涂层
