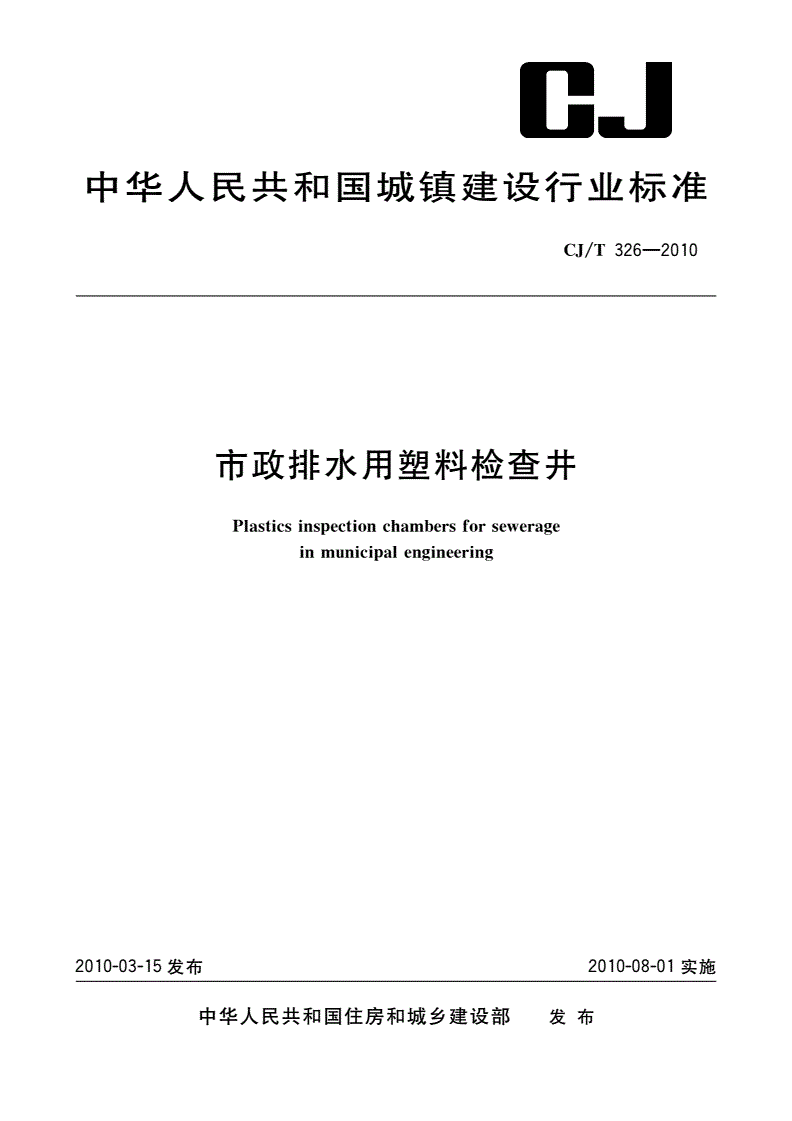

CJ/T 326-2010 市政排水用塑料检查井

中华人民共和国城镇建设行业标准

犆犑／犜３２６—２０１０

市政排水用塑料检查井

犘犾犪狊狋犻犮狊犻狀狊狆犲犮狋犻狅狀犮犺犪犿犫犲狉狊犳狅狉狊犲狑犲狉犪犵犲

犻狀犿狌狀犻犮犻狆犪犾犲狀犵犻狀犲犲狉犻狀犵

２０１００３１５发布２０１００８０１实施

中华人民共和国住房和城乡建设部发布

书

犆犑／犜３２６—２０１０

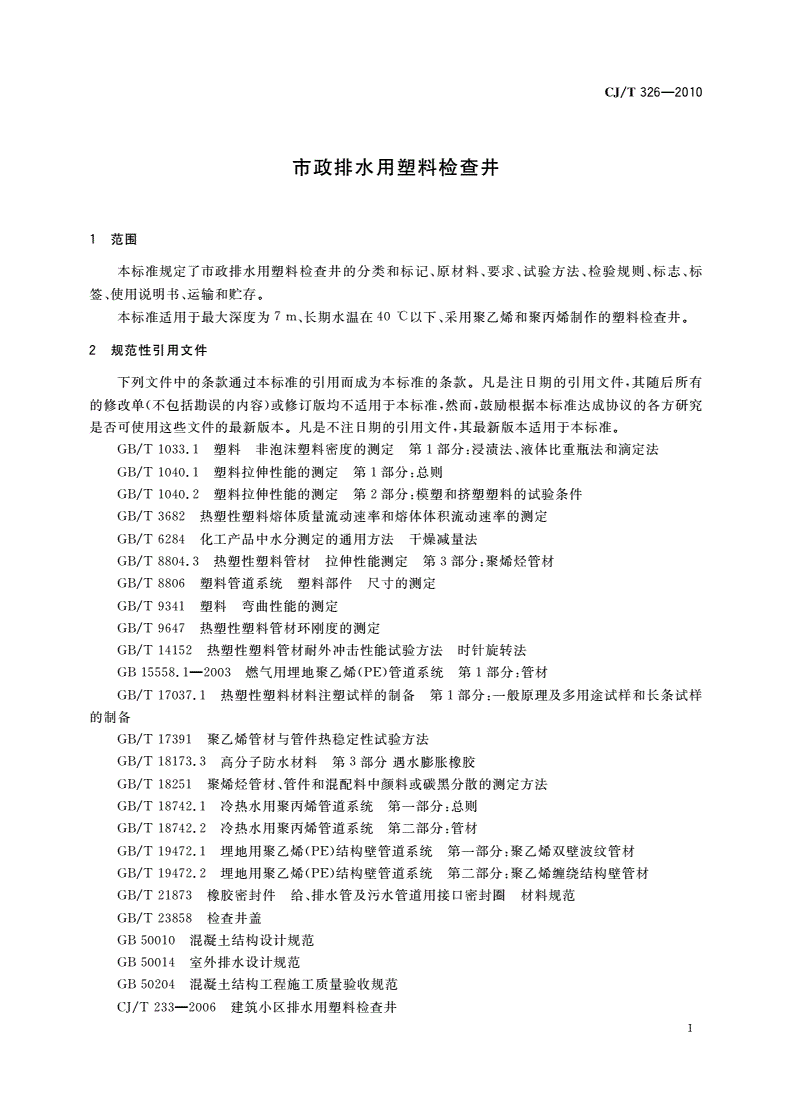

市政排水用塑料检查井

１范围

本标准规定了市政排水用塑料检查井的分类和标记、原材料、要求、试验方法、检验规则、标志、标

签、使用说明书、运输和贮存。

本标准适用于最大深度为７ｍ、长期水温在４０℃以下、采用聚乙烯和聚丙烯制作的塑料检查井。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

ＧＢ／Ｔ１０３３．１塑料非泡沫塑料密度的测定第１部分：浸渍法、液体比重瓶法和滴定法

ＧＢ／Ｔ１０４０．１塑料拉伸性能的测定第１部分：总则

ＧＢ／Ｔ１０４０．２塑料拉伸性能的测定第２部分：模塑和挤塑塑料的试验条件

ＧＢ／Ｔ３６８２热塑性塑料熔体质量流动速率和熔体体积流动速率的测定

ＧＢ／Ｔ６２８４化工产品中水分测定的通用方法干燥减量法

ＧＢ／Ｔ８８０４．３热塑性塑料管材拉伸性能测定第３部分：聚烯烃管材

ＧＢ／Ｔ８８０６塑料管道系统塑料部件尺寸的测定

ＧＢ／Ｔ９３４１塑料弯曲性能的测定

ＧＢ／Ｔ９６４７热塑性塑料管材环刚度的测定

ＧＢ／Ｔ１４１５２热塑性塑料管材耐外冲击性能试验方法时针旋转法

ＧＢ１５５５８．１—２００３燃气用埋地聚乙烯（ＰＥ）管道系统第１部分：管材

ＧＢ／Ｔ１７０３７．１热塑性塑料材料注塑试样的制备第１部分：一般原理及多用途试样和长条试样

的制备

ＧＢ／Ｔ１７３９１聚乙烯管材与管件热稳定性试验方法

ＧＢ／Ｔ１８１７３．３高分子防水材料第３部分遇水膨胀橡胶

ＧＢ／Ｔ１８２５１聚烯烃管材、管件和混配料中颜料或碳黑分散的测定方法

ＧＢ／Ｔ１８７４２．１冷热水用聚丙烯管道系统第一部分：总则

ＧＢ／Ｔ１８７４２．２冷热水用聚丙烯管道系统第二部分：管材

ＧＢ／Ｔ１９４７２．１埋地用聚乙烯（ＰＥ）结构壁管道系统第一部分：聚乙烯双壁波纹管材

ＧＢ／Ｔ１９４７２．２埋地用聚乙烯（ＰＥ）结构壁管道系统第二部分：聚乙烯缠绕结构壁管材

ＧＢ／Ｔ２１８７３橡胶密封件给、排水管及污水管道用接口密封圈材料规范

ＧＢ／Ｔ２３８５８检查井盖

ＧＢ５００１０混凝土结构设计规范

ＧＢ５００１４室外排水设计规范

ＧＢ５０２０４混凝土结构工程施工质量验收规范

ＣＪ／Ｔ２３３—２００６建筑小区排水用塑料检查井

１

犆犑／犜３２６—２０１０

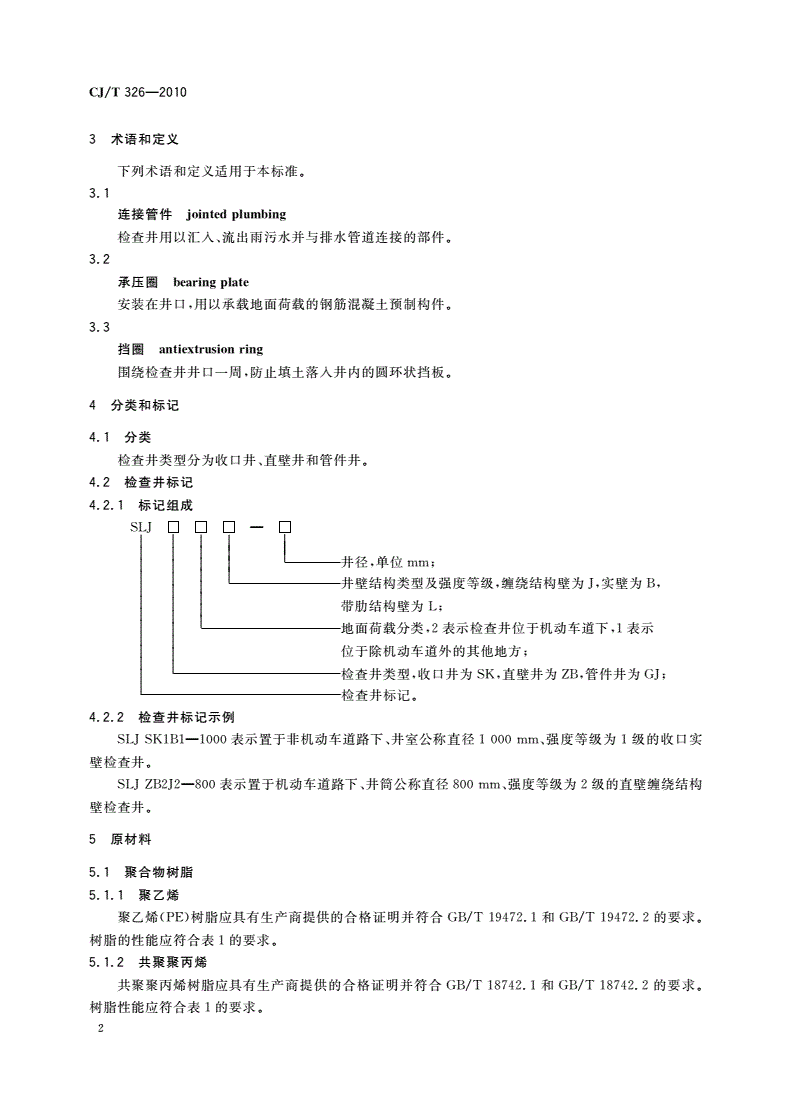

３术语和定义

下列术语和定义适用于本标准。

３．１

连接管件犼狅犻狀狋犲犱狆犾狌犿犫犻狀犵

检查井用以汇入、流出雨污水并与排水管道连接的部件。

３．２

承压圈犫犲犪狉犻狀犵狆犾犪狋犲

安装在井口，用以承载地面荷载的钢筋混凝土预制构件。

３．３

挡圈犪狀狋犻犲狓狋狉狌狊犻狅狀狉犻狀犵

围绕检查井井口一周，防止填土落入井内的圆环状挡板。

４分类和标记

４．１分类

检查井类型分为收口井、直壁井和管件井。

４．２检查井标记

４．２．１标记组成

ＳＬＪ—

井径，单位；

ｍｍ

井壁结构类型及强度等级，缠绕结构壁为Ｊ，实壁为Ｂ，

带肋结构壁为Ｌ；

地面荷载分类，２表示检查井位于机动车道下，１表示

位于除机动车道外的其他地方；

检查井类型，收口井为ＳＫ，直壁井为ＺＢ，管件井为ＧＪ；

检查井标记。

４．２．２检查井标记示例

ＳＬＪＳＫ１Ｂ１—１０００表示置于非机动车道路下、井室公称直径１０００ｍｍ、强度等级为１级的收口实

壁检查井。

ＳＬＪＺＢ２Ｊ２—８００表示置于机动车道路下、井筒公称直径８００ｍｍ、强度等级为２级的直壁缠绕结构

壁检查井。

５原材料

５．１聚合物树脂

５．１．１聚乙烯

聚乙烯（ＰＥ）树脂应具有生产商提供的合格证明并符合ＧＢ／Ｔ１９４７２．１和ＧＢ／Ｔ１９４７２．２的要求。

树脂的性能应符合表１的要求。

５．１．２共聚聚丙烯

共聚聚丙烯树脂应具有生产商提供的合格证明并符合ＧＢ／Ｔ１８７４２．１和ＧＢ／Ｔ１８７４２．２的要求。

树脂性能应符合表１的要求。

２

犆犑／犜３２６—２０１０

表１材料性能表

要求

序号项目单位聚乙烯共聚聚丙烯检测方法

（ＨＤＰＥ）（ＰＰＲ、ＰＰＢ）

ＧＢ／Ｔ１０３３．１；

１密度，２３℃ｋｇ／ｍ３≥９３０≥９００

试样制备按ＧＢ／Ｔ１７０３７．１

０．２～２．０与产品标准≤３．０与产品标准值

２熔体流动速率ｇ／１０ｍｉｎＧＢ／Ｔ３６８２

值的偏差≤±２５％的偏差≤±２５％

ＧＢ／Ｔ１０４０．１

３拉伸屈服强度ＭＰａ≥２０≥２２

ＧＢ／Ｔ１０４０．２

ＧＢ／Ｔ１０４０．１

４断裂伸长率％≥１２０≥２００

ＧＢ／Ｔ１０４０．２

５弯曲模量ＭＰａ≥７００≥７５０ＧＢ／Ｔ９３４１

热稳定性

６ｍｉｎ≥２０—ＧＢ／Ｔ１７３９１

（氧化诱导时间）２００℃

ＧＢ１５５５８．１—２００３中

７挥发分含量ｍｇ／ｋｇ≤３５０≤３５０

附录Ｃ方法

８水分含量ｍｇ／ｋｇ≤３００≤３００ＧＢ／Ｔ６２８４

９炭黑含量（质量分数）％２．５±０．５２．５±０．５ＧＢ／Ｔ１８２５１

１０炭黑分散等级≤３≤３ＧＢ／Ｔ１８２５１

１１颜料分散等级≤３≤３ＧＢ／Ｔ１８２５１

５．１．３井体材料应以树脂为主，允许掺入为提高井体材料使用性能和加工性能的增强材料和添加剂，

但树脂含量（质量分数）应在８０％以上。增强材料和添加剂应均匀分散。

５．１．４允许少量使用来自本厂的洁净并具有相同成分的同种检查井的回用料，回用料应破碎或重新造

粒后掺入新料中使用，回用料在全部原材料中的比例不应超过１０％，所生产的检查井应符合本标准的

要求。

５．２密封材料

应符合ＧＢ／Ｔ１８１７３．３或ＧＢ／Ｔ２１８７３的要求。

６要求

６．１外观

塑料检查井的内外表面应规整，无孔洞和裂缝，筒壁表面的加强筋、锚定环和其他附属物（如吊环

等）应完整无缺损，焊缝应平整。

６．２颜色

塑料检查井一般为黑色或灰色，颜色应均匀一致。其他颜色可由供需双方合同确定。

６．３结构、规格尺寸及允差

６．３．１结构型式

塑料检查井结构型式可根据使用要求变化，图１、图２、图３为典型结构示意图。

６．３．２检查井结构及规格尺寸

６．３．２．１收口塑料检查井结构示意图见图１。

３

犆犑／犜３２６—２０１０

单位为毫米

１———井盖及井座；６———挡圈；

２———路面或地面；７———踏步；

３———承压圈；８———收口锥体；

４———褥垫层；９———井室；

５———井筒；１０———连接管件。

图１收口塑料检查井结构示意图

６．３．２．２直壁塑料检查井结构示意图见图２。

单位为毫米

１———井盖及井座；５———挡圈；

２———路面或地面；６———踏步；

３———承压圈；７———井筒；

４———褥垫层；８———连接管件。

图２直壁塑料检查井结构示意图

６．３．２．３管件塑料检查井分无底和加底两种型式。

ａ）无底管件塑料检查井结构示意图见图３。

４

犆犑／犜３２６—２０１０

１———井盖及井座；５———挡圈；

２———路面或地面；６———踏步；

３———承压圈；７———井筒；

４———褥垫层；８———排水管。

图３无底管件塑料检查井结构示意图

ｂ）加底管件塑料检查井结构示意图见图４。

１———井盖及井座；５———挡圈；

２———路面或地面；６———踏步；

３———承压圈；７———井筒；

４———褥垫层；８———排水管。

图４加底管件塑料检查井结构示意图

６．３．２．４井壁结构及规格尺寸

ａ）井壁结构示意图见图５。

５

犆犑／犜３２６—２０１０

（ａ）缠绕结构壁（ｂ）实壁（ｃ）带肋结构壁

图５井壁结构示意图

ｂ）各类检查井规格尺寸应分别符合表２、表３和表４的规定。

表２收口检查井井径和最小壁厚尺寸

井壁结构型式

聚乙烯（ＨＤＰＥ）

公称最小平聚丙烯（带

肋结构壁）连接管

直径均内径井深犎／实壁缠绕结构壁强度

直径ＤＮ／

犇／ＤＮＩ．ｍｉｎ／ｍ等级

最小壁厚最小壁厚最小壁厚最小肋厚最小总厚ｍｍ

ｍｍｍｍ

犲／犲／犲１／犽／犲／

ｍｍｍｍｍｍｍｍｍｍ

３＜犎≤４１１１１３．５９４５≥２

１０００９８５４＜犎≤６１１—４．１９．５５０≥３２００～６００

６＜犎≤７１１—４．１９．５５５≥３

３＜犎≤４１２１２４．１９．５５８≥２

１２００１１８５４＜犎≤６１２—５１２６２≥３４００～７００

６＜犎≤７１２—５１２６５≥３

３＜犎≤４１３１３６．２１５６８≥２

１５００１４８５４＜犎≤６１３—６．５１６７０≥３８００～１０００

６＜犎≤７１３—７．０１８７２≥３

注１：表中尺寸为检查井井室壁厚尺寸，井筒壁厚尺寸根据井筒深度按“表３直壁检查井井径和壁厚尺寸”中对应

的数值确定。

注２：检查井井室高度按ＧＢ５００１４执行。

注３：当对开孔部位采取加固措施时，连接管直径可适当加大。

注４：表中聚丙烯检查井为带肋结构壁，表中的壁厚为不包括肋条的最薄处尺寸。

注５：当聚乙烯实壁检查井采取加肋或其他结构增强措施时，井的适用深度可适当加大。

６

犆犑／犜３２６—２０１０

表３直壁检查井井径和最小壁厚尺寸

井壁结构型式

公称最小平聚丙烯（带聚乙烯（ＨＤＰＥ）

连接管

直径均内径井深犎／肋结构壁）实壁缠绕结构壁强度

直径ＤＮ／

犇／ＤＮＩ．ｍｉｎ／ｍ等级

最小壁厚最小壁厚最小壁厚最小肋厚最小总厚ｍｍ

ｍｍｍｍ

犲／犲／犲１／犽／犲／

ｍｍｍｍｍｍｍｍｍｍ

犎≤２７７２．３５２６≥１

６００５７２２＜犎≤４８８２．８６２８≥２≤３００

４＜犎≤６８—２．８６．５
