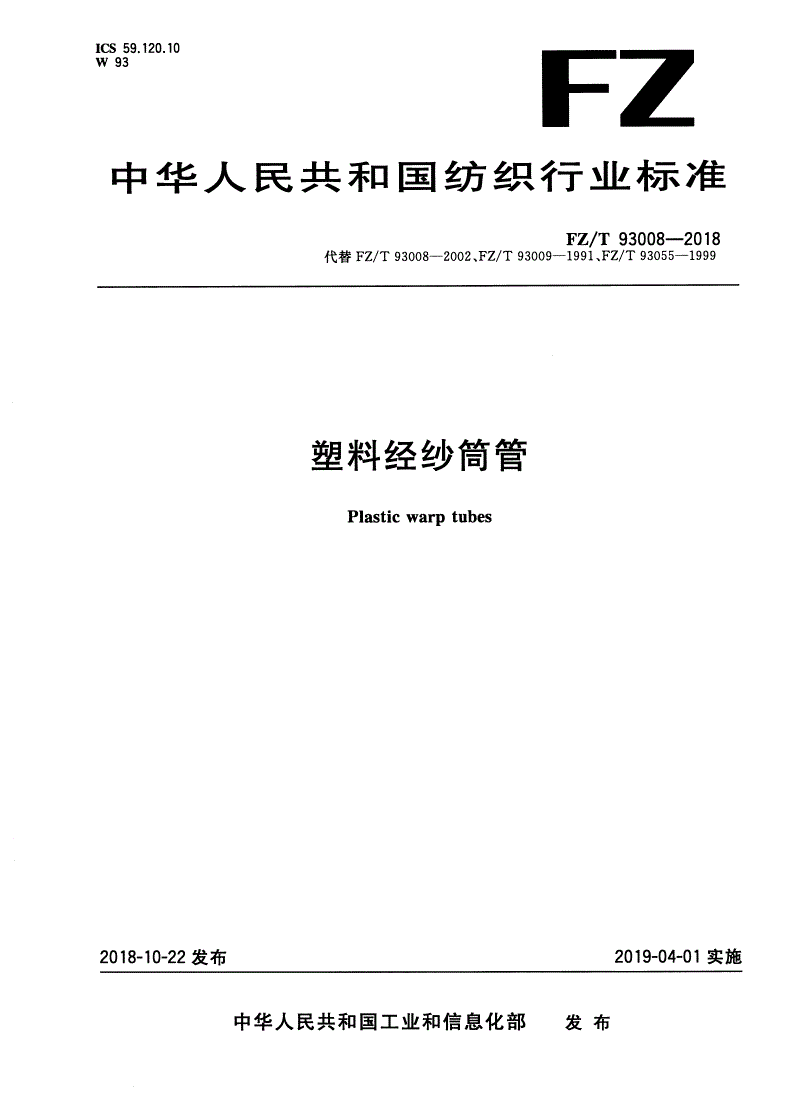

FZ/T 93008-2018 塑料经纱筒管

ICS59.120.10

W93

中华人民共和国纺织行业标准

/—

FZT930082018

代替/—、/—、/—

FZT930082002FZT930091991FZT930551999

塑料经纱筒管

Plasticwartubes

p

2018-10-22发布2019-04-01实施

中华人民共和国工业和信息化部发布

/—

FZT930082018

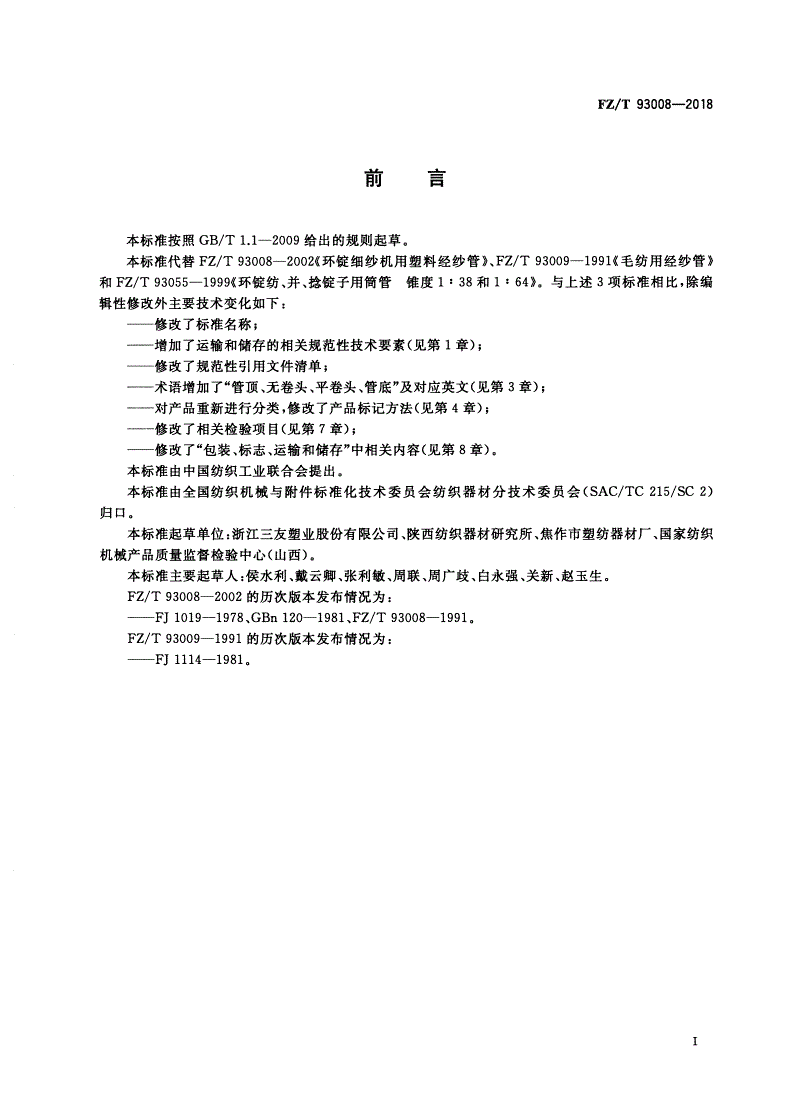

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准代替/—《环锭细纱机用塑料经纱管》、/—《毛纺用经纱管》

FZT930082002FZT930091991

/—《、、》。,

和环锭纺并捻锭子用筒管锥度和与上述项标准相比除编

FZT9305519991∶381∶643

辑性修改外主要技术变化如下:

———修改了标准名称;

———();

增加了运输和储存的相关规范性技术要素见第章

1

———修改了规范性引用文件清单;

———“、、、”();

术语增加了管顶无卷头平卷头管底及对应英文见第章

3

———,();

对产品重新进行分类修改了产品标记方法见第章

4

———();

修改了相关检验项目见第章

7

———“、、”()。

修改了包装标志运输和储存中相关内容见第章

8

本标准由中国纺织工业联合会提出。

本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会(//)

SACTC215SC2

归口。

:、、、

本标准起草单位浙江三友塑业股份有限公司陕西纺织器材研究所焦作市塑纺器材厂国家纺织

()。

机械产品质量监督检验中心山西

:、、、、、、、。

本标准主要起草人侯水利戴云卿张利敏周联周广歧白永强关新赵玉生

/—的历次版本发布情况为:

FZT930082002

————、—、/—。

FJ10191978GBn1201981FZT930081991

/—的历次版本发布情况为:

FZT930091991

————。

FJ11141981

Ⅰ

/—

FZT930082018

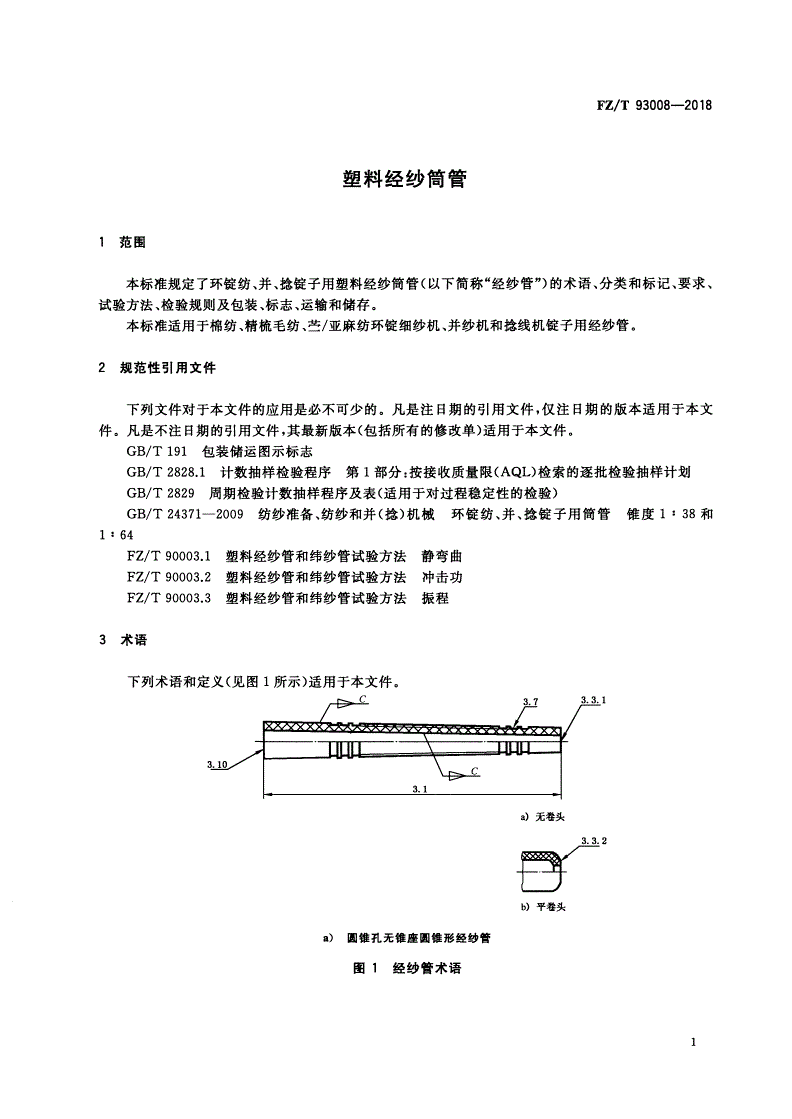

塑料经纱筒管

1范围

、、(“”)、、、

本标准规定了环锭纺并捻锭子用塑料经纱筒管以下简称经纱管的术语分类和标记要求

、、、。

试验方法检验规则及包装标志运输和储存

、、/、。

本标准适用于棉纺精梳毛纺苎亚麻纺环锭细纱机并纱机和捻线机锭子用经纱管

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GBT2828.11AQL

/()

GBT2829周期检验计数抽样程序及表适用于对过程稳定性的检验

/—、()、、

纺纱准备纺纱和并捻机械环锭纺并捻锭子用筒管锥度和

GBT2437120091∶38

1∶64

/塑料经纱管和纬纱管试验方法静弯曲

FZT90003.1

/塑料经纱管和纬纱管试验方法冲击功

FZT90003.2

/塑料经纱管和纬纱管试验方法振程

FZT90003.3

3术语

()。

下列术语和定义见图所示适用于本文件

1

)圆锥孔无锥座圆锥形经纱管

a

图1经纱管术语

1

/—

FZT930082018

)圆锥孔有锥座圆锥形经纱管

b

)组合孔有锥座圆锥形经纱管

c

()

图续

1

3.1

管长tubelenth

g

3.2

芯底距distancebetweencoreandbase

3.3

管顶tubeto

p

3.3.1

无卷头lainto

pp

3.3.2

平卷头rolled-into

p

3.4

管上部uertube

pp

3.5

管中部middletube

3.6

管下部lowertube

3.7

线槽arnrove

yg

3.8

管芯tubecore

3.9

管箍tubeband

2

/—

FZT930082018

3.10

管底tubebase

4分类和标记

()

分类如图所示

4.11

,。

4.1.1根据管孔结构经纱管分为圆锥孔和组合孔经纱管

,。

4.1.2根据管下部结构经纱管分为无锥座和有锥座经纱管

,。

4.1.3根据管顶结构经纱管分为无卷头和平卷头经纱管

,()(

4.1.4根据使用工况经纱管分为普通型使用环境温度不高于50℃和耐热型使用环境温度高于

50℃)。

4.1.5经纱管分类特征及其型式代号见表1。

表1经纱管分类特征及其型式代号

管孔结构管下部结构管顶结构使用工况

分类特征

圆锥孔组合孔无锥座有锥座无卷头平卷头普通耐热

型式代号ZHWYABPN

4.2标记

4.2.1无锥座圆锥形经纱管的标记

、[)]

内外锥度和圆锥孔无锥座圆锥形经纱管如图所示的标记应符合

1∶381∶641a

/—中规定。

GBT2437120095.1

、()

内外锥度非或圆锥孔无锥座圆锥形经纱管如图所示的标记应依次包括以

1∶381∶642

下内容:

)经纱管;

a

),/;

b本标准代号和顺序号即FZT93008

)、;

c内外锥度C

)管孔结构型式代号;

dZ

)管下部结构代号;

eW

)();

管顶结构型式代号即或

fAB

)();

使用工况代号即或

gPN

),()。

管长单位为毫米

hlmm

1

示例:

/,、,

以符合内外锥度为管长为的圆锥孔无锥座平卷头耐热型圆锥形经纱管应标

FZT93008C1∶40l260mm

1

记为:

经纱管/

FZT93008-1∶40ZWBN-260

4.2.2有锥座圆锥形经纱管的标记

(、):

有锥座圆锥形经纱管如图图所示的标记应依次包括以下内容

34

)经纱管;

a

),/;

b本标准代号和顺序号即FZT93008

3

/—

FZT930082018

)圆锥孔锥度或管芯孔锥度;

cC

)();

管孔结构型式代号即或

dZH

)管下部结构代号;

eY

)();

管顶结构型式代号即或

fAB

)();

使用工况代号即或

gPN

),()。

管长单位为毫米

hlmm

1

示例1:

/,,

以符合圆锥孔锥度为管长为的圆锥孔有锥座无卷头普通型圆锥形经纱管应标

FZT93008C1∶36l260mm

1

记为:

经纱管/

FZT93008-1∶36ZYAP-260

示例2:

/,,

以符合管芯孔锥度为管长为的组合孔有锥座无卷头普通型圆锥形经纱管应标

FZT93008C1∶18l205mm

1

记为:

经纱管/

FZT93008-1∶18HYAP-205

5要求

5.1经纱管的基本尺寸及其极限偏差和全跳动公差

5.1.1经纱管的基本尺寸及其极限偏差:

)、/—

内外锥度和圆锥孔无锥座圆锥形经纱管应符合中

a1∶381∶64GBT2437120094.1

规定。

)、
