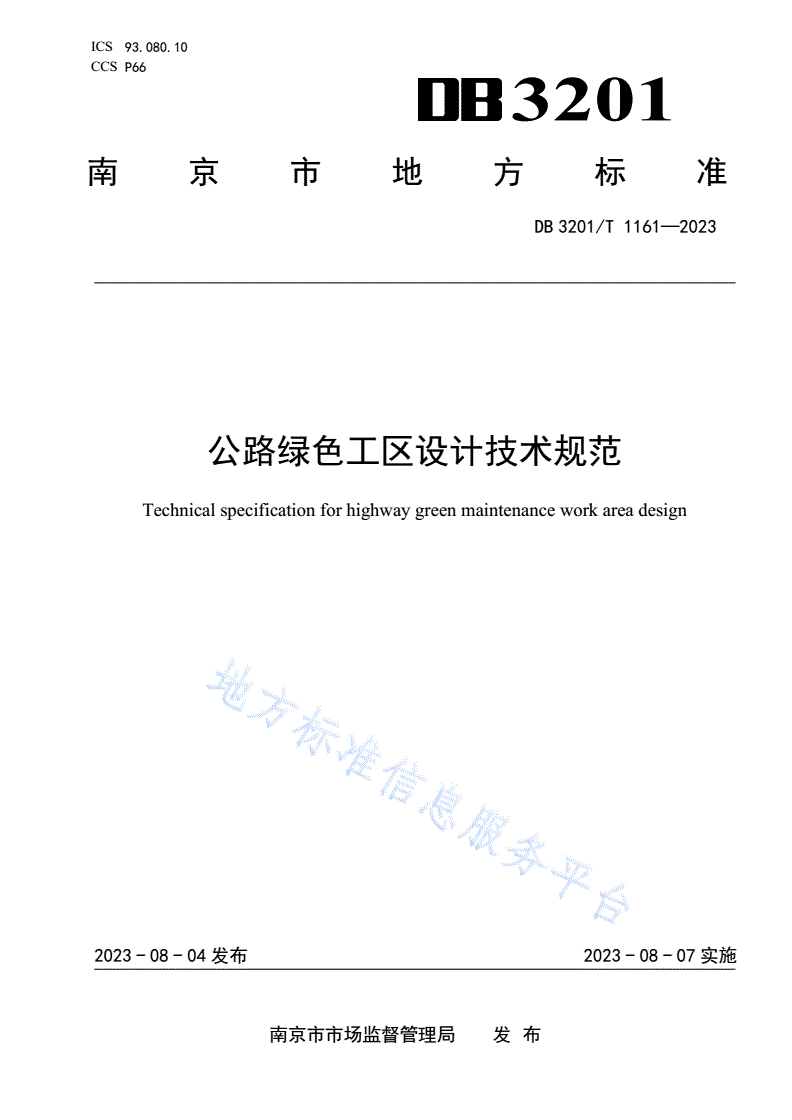

DB3201/T 1161-2023 公路绿色工区设计技术规范

ICS93.080.10

CCSP66

3201

南京市地方标准

DB3201/T1161—2023

公路绿色工区设计技术规范

Technicalspecificationforhighwaygreenmaintenanceworkareadesign

2023-08-04发布2023-08-07实施

南京市市场监督管理局发布

DB3201/T1161—2023

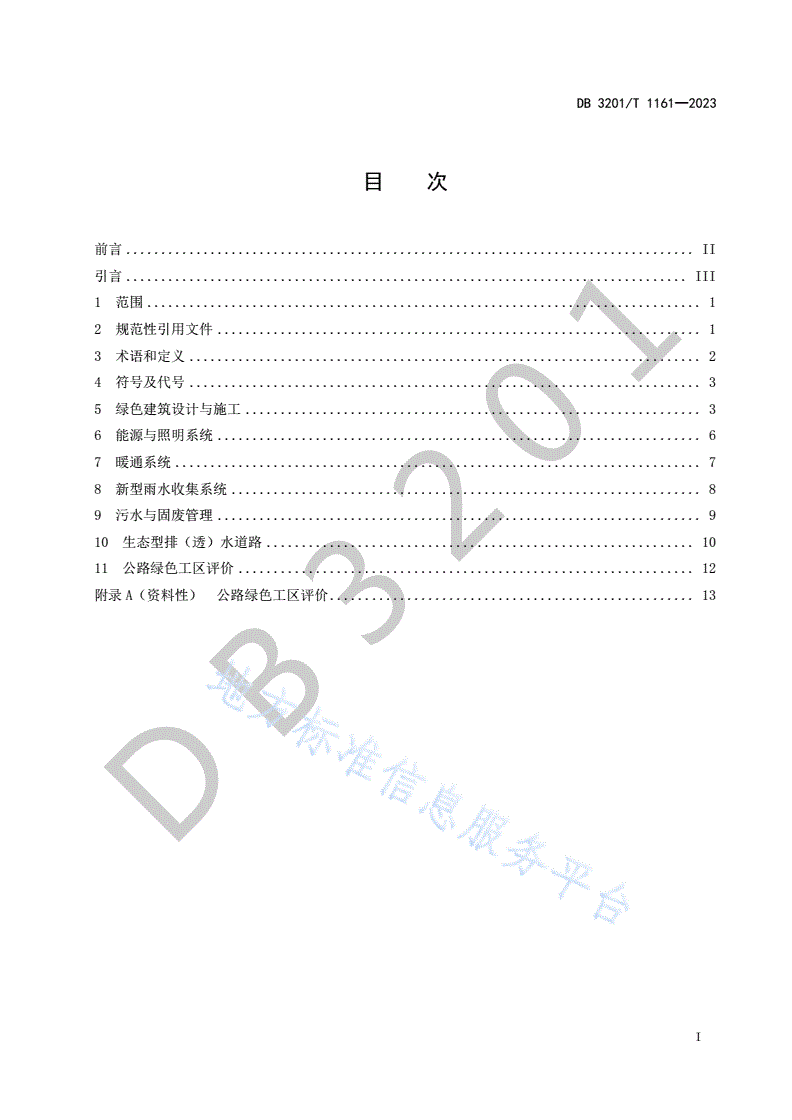

目次

前言.................................................................................II

引言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4符号及代号.........................................................................3

5绿色建筑设计与施工................................................................1.3

6能源与照明系统.....................................................................6

7暖通系统...........................................................................7

8新型雨水收集系统................................................................0...8

9污水与固废管理.....................................................................9

10生态型排（透）水道路.............................................................10

11公路绿色工区评价................................2.................................12

附录A（资料性）公路绿色工区评价....................................................13

3

B

D

I

DB3201/T1161—2023

前言

本文件按照GB/T1.1－2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由南京市交通运输局提出并归口。

本文件主要起草单位：南京市公路事业发展中心、南京市公路事业发展中心公路科学研究所、南京

航空航天大学。

本文件主要起草人：周家兵、林梅、朱大友、姚凯、韦定兵、孙秋、解建光、唐靖宇、顾建波、夏

明、王文、陈兴、丁泉、赵素玲、俞晨、唐琳、殷埝荣、高磊、姜凯钟、龚平、刘惠文、刘东磊、朱小

平、周爱萍、左洁、卢劲松、王占棋、韩丰逸。1

0

2

3

B

D

II

DB3201/T1161—2023

引言

发展绿色交通，明确“低碳化、清洁化、生态化、长效化”4条发展主线，是建设美丽中国的重要

内容，更是交通运输行业落实生态文明建设理念、推动行业转型升级和高质量发展的重要抓手。全面推

动交通运输规划、设计、建设、运营、养护全生命周期绿色低碳转型，协同推进减污降碳，形成绿色低

碳发展长效机制，是现代综合交通运输体系发展规划的具体要求。公路工区是保障公路路况水平和服务

水平最基层的管理、生产基地和公路养护管理设施的重要组成部分，为公路养护管理事业的发展作出了

重要贡献，随着区域路网结构的逐步完善，公路技术等级的不断提高，公路养护要求越来越高，工区承

担的养护责任也越来越重。开展公路绿色工区设计的标准编制，符合绿色交通发展规划和现代综合交通

运输体系发展规划，减小公路服务设施建设及其服务活动对环境产生的影响，能有效保护公路环境，提

升公路养护管理水平，促进公路行业的绿色发展。1

0

2

3

B

D

III

1

0

2

3

B

D

DB3201/T1161—2023

公路绿色工区设计技术规范

1范围

本文件主要内容包括公路绿色工区设计的术语和定义、符号及代号、绿色建筑设计与施工、能源与

照明系统、暖通系统、新型雨水收集系统、污水与固废管理、生态型排（透）水道路与公路绿色工区评

价。

本文件适用于公路工区的绿色设计、施工、质量控制与检查验收。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，1

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB175通用硅酸盐水泥

GB/T8478铝合金门窗0

GB12523建筑施工场界环境噪声排放标准

GB/T14685建设用卵石、碎石

GB/T18091玻璃幕墙光学性能

GB18597危险废物贮存污染控制标准2

GB18599一般工业固体废物贮存和填埋污染控制标准

GB/T18883室内空气质量标准

GB/T20145灯和灯系统的光生物安全性

GB/T29781电动汽车充电站通用要求

GB/T31831LED室内照明应用技术要求3

GB/T35626室外照明干扰光限制规范

GB50013室外给水设计标准

GB50014室外排水设计标准

GB50034建筑照明设计标准B

GB50118民用建筑隔声设计规范

GB50176民用建筑热工设计规范

GB50189公共建筑节能设计标准

GB50400建筑与小区雨水控制及利用工程技术规范

GB50736D民用建筑供暖通风与空气调节设计规范

GB/T50785民用建筑室内热湿环境评价标准

GB50797光伏发电站设计规范

GB50966电动汽车充电站设计规范

CJJ/T135透水水泥混凝土路面技术规程

CJJ/T190透水沥青路面技术规程

HJ580含油污水处理工程技术规范

JGJ/T163城市夜景照明设计规范

1

DB3201/T1161—2023

JTG/TD33公路排水设计规范

JTGF40公路沥青路面施工技术规范

JTG/T3350-03排水沥青路面设计与施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

公路绿色工区highwaygreenmaintenanceworkarea

指突出绿色理念和要求的公路养护工区，在基础设施、能源利用、生态环境、运行管理等方面贯彻

资源节约和环境友好理念，从而实现具备功能集约化、结构生态化、资源及布局绿色化的现代养护工区。

3.2

绿色建筑greenbuilding

在全寿命期内，节约资源、保护环境、减少污染，为人们提供健康、适用、高效的使用空间，最大1

限度地实现人与自然和谐共生的高质量建筑。

3.3

绿色施工greenconstruction

在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源，减少对0

环境负面影响，实现节能、节材、节水、节地和环境保护(“四节一环保”)的建筑工程施工活动。

3.4

绿色建材greenbuildingmaterials

在全寿命周期内可减少对资源的消耗、减轻对生态环境的影响，具有节能、减排、安全、健康、便2

利和可循环特征的建材产品。

3.5

可再生能源renewableenergy

风能、太阳能、水能、生物质能、地热能和海洋能等非化石能源的统称。3

3.6

再生水reclaimedwater

污水经处理后，达到规定水质标准、满足一定使用要求的非饮用水。

3.7

可再利用材料reusablematerialB

不改变物质形态可直接再利用的，或经过组合、修复后可直接再利用的回收材料。

3.8

建筑热工buildingthermalengineering

研究建筑室外气候通过建筑围护结构对室内热环境的影响、室内外热湿作用对围护结构的影响，通

过建筑设计改善室内热环境方法的学科。D

3.9

建筑遮阳shading

在建筑门窗洞口室外侧与门窗洞口一体化设计的遮挡太阳辐射的构件。

3.10

综合部分负荷性能系数(IPLV)integratedpartloadvalue

用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，它基于机组部分负荷时的性能系

数值，按照机组在各种负荷下运行时间的加权因素，通过计算获得。

2

DB3201/T1161—2023

3.11

集中供暖centralheating

热源和散热设备分别设置，用热媒管道相连接，由热源向多个热用户供给热量的供暖系统，又称为

集中供暖系统。

3.12

土壤源热泵ground-sourceheatpump

利用地下常温土壤温度相对稳定的特性，通过深埋于建筑物周围的管路系统与建筑物内部完成热交

换的装置。

3.13

含油污水oilwastewater

指主要污染物为油的污水。

3.14

一般工业固体废物non-hazardousindustrialsolidwaste

企业在工业生产过程中产生且不属于危险废物的工业固体废物。1

3.15

危险废物hazardouswaste

指列入国家危险废物名录或者根据国家规定的危险废物鉴别标准和鉴别方法认定的具有危险特性

的废物。0

4符号及代号

本文件主要符号、代号及意义详见表1。2

表1符号、代号及意义

符号或代号意义

ADPI3空气分布特性指标

SHGC透光围护结构太阳得热系数

IPLV综合部分负荷性能系数

HER-h集中供暖系统起电输热比

SCOPB电冷源综合制冷性能系数

EC(H)R耗电输冷(热)比

UGR统一眩光值

LPD照明功率密度

EHR耗电输热比

D

5绿色建筑设计与施工

5.1一般规定

5.1.1公路绿色工区平面布局应充分考虑道路与工区之间的交通组织，确保车辆进出通畅和安全；工

区宜布置在路网中路线交叉点附近，与养护需求点之间的距离应尽量短，增大养护工区的辐射范围；选

址应适应当地气候与环境条件，远离易发滑坡、泥石流、山洪和巨浪等灾害区域，避免噪音和空气污染

3

DB3201/T1161—2023

及易积水区域，满足消防、交通工程的要求。公路绿色工区建筑规划应考虑工区总体平面布局，合理利

用地形，明确划分各功能分区，工区内应设有办公区、生活区、机械、仓储区、料场、绿化等分区，主

要的建筑包括：管理用房、附属用房、仓储用房等。

5.1.2建筑的设计与施工在满足安全要求和功能需求的基础上，还应遵循节能环保的建设原则，将工

区内建筑建设成为符合低碳理念的绿色建筑。

5.2结构设计与绿色建材的选用

5.2.1绿色工区建筑应根据抗震设计概念的要求明确建筑形体的规则性；对地基基础、结构体系、结

构构件进行优化设计，达到节材效果；土建与装修一体化设计的比例宜达到70%以上；采用工业化生产

的预制构件，预制构件用量比例宜达到40%以上。

5.2.2建筑材料的各个生命周期的环节应达到绿色建材的要求，即在原料采取、产品制造、产品使用、

产品废弃处理这些流程中，都要满足环保绿色的要求。

5.2.3建筑结构设计应优先考虑砖混结构，不应使用黏土砖作为建筑材料，宜选用绿色钢材与绿色混

凝土。常用的绿色混凝土主要有低碱性混凝土、植被混凝土、多孔混凝土、护坡植被混凝土、透水性混1

凝土和生态净水混凝土等。

5.2.4部分建筑材料选用按表2进行选择。

表2绿色墙体材料推荐使用列表0

序号墙体名称使用范围选择原因

1加气混凝土砌块和板材民用建筑墙体质量轻、保温隔热

保温、结构、装饰一体化外板

2民用建筑墙体节能、防火、装饰层牢固

墙2

3石膏空心墙板和砌块内部填充墙轻质、隔音、节能、防火、利用工业废弃物

4保温混凝土空心砌块民用建筑外墙保温、隔热

各类检查井、方沟、水处理池、

5井壁用混凝土砌体模块坚固、耐久、密闭性好、有利于保护地下水质

化粪池等池体3

轻质、化学稳定、隔音、保温隔热抗冻、吸附性

6浮石砌块隔墙墙体

强

主要用于吊顶、隔墙、内墙贴纸面石膏板韧性好、不燃、表面平整、可以锯割，

7纸面石膏板

B面、天花板、吸声板等便于施工

强度高、防水性能好、保温隔热性能好、施工安

8纤维水泥夹芯复合墙板民用建筑墙体材料

装方便

防火绝缘、防水防潮、隔热隔音、轻质高强、寿

9纤维增强水泥外墙装饰挂板民用建筑墙体材料

命超长、耐腐蚀、可加工及二次装修性能好

工业与民用建筑非承重内外

10建筑用DU型玻璃具有良好的透光性、隔热性、保温性和强度高

墙、隔断、窗及屋面

轻质、绝热、施工方便、可与建筑结构同步施工

11钢丝网架模塑聚苯乙烯板工业与民用建筑墙体材料

的外墙保温复合保温板

12玻璃纤维增强水泥外墙板民用建筑墙体材料具有隔音效果好、耐火、耐磨、抗滑、绿色环保

5.2.5应综合考虑节能门窗、轻质保温降噪墙体材料等绿色建材的结构性能、使用范围和等级等特性，

将其合理地应用于公路绿色工区建筑建设；门窗框的选择，应充分考虑窗框的使用环境，使其满足在大

门、厅门、房间、浴室或通道等不同环境的使用功能，以及干湿度，门窗结构、厚度、打开方式等使用

4

DB3201/T1161—2023

需求，充分发挥各类节能门窗的隔热、保温、降噪等低碳绿色性能。对建筑外窗，宜采用平开窗，具体

技术参数指标应符合GB/T8478的有关规定。

5.2.6宜优先选用本地生产的建筑材料，保证施工现场500km以内生产的建筑材料重量占绿色工区建

筑材料总重量的比例达85%以上。

5.2.7公路绿色工区建设应采用高强、高耐久性的建筑结构材料，建筑外墙、屋面、门窗、幕墙及外

保温等围护结构应满足安全、耐久和防护的要求。

5.2.8应采用可再利用材料和金属材料、玻璃、型材、石膏制品、木材等可再循环材料，不应使用不

可降解材料，绿色工区建筑中的可再利用材料和可再循环材料用量比例宜达到60%以上。

5.2.9宜使用工业废弃物、农作物秸秆、建筑垃圾、淤泥等为原料制作的水泥、混凝土、保温材料等

建筑材料。

5.2.10不应采用国家和地方禁止和限制使用的建筑材料及制品；宜采用资源消耗少和环境影响小的建

筑结构体系；公路绿色工区建筑造型宜简约且无大量装饰性构件。

5.2.11绿色建材的使用应保证室内空气中的氨、甲醛、苯、总挥发性有机物、氡等污染物浓度应符合

GB/T18883的有关规定。1

5.3立体绿化

5.3.1对于用地紧张的现实情况，应优先考虑立体绿化，可选用垂直绿化、屋顶绿化、树围绿化、护

坡绿化、高架绿化等。0

5.3.2根据实际情况应优先考虑屋顶绿化、护坡绿化。

5.4绿色施工

5.4.1绿色施工关键要素如图1所示。2

3

B

D

图1绿色施工关键要素

5.4.2施工过程中应采取洒水、覆盖、遮挡等降尘措施。

5.4.3应采取有效的降噪措施。在施工场界测量并记录噪声，符合GB12523的规定。

5.4.4施工单位应制定并实施施工节能和用能方案，监测并记录施工区、生活区的能耗；监测并记录

主要建筑材料、设备从供货商提供的货源地到施工现场运输的能耗；监测并记录建筑施工废弃物从施工

5

DB3201/T1161—2023

现场到废弃物处理/回收中心运输的能耗。

5.4.5施工单位应制定并实施施工节水和用水方案；监测并记录施工区、生活区的水耗数据；监测并

记录基坑降水的抽取量、排放量和利用量数据。

5.4.6应综合考虑节材措施、节水措施、节能措施、节地措施、环境保护措施，保证施工全过程的绿

色高效。

6能源与照明系统

6.1太阳能（光伏）发电

6.1.1地面光伏发电站站址宜选择在地势平坦的地区或北高南低的坡度地区。坡屋面光伏发电站的建

筑主要朝向宜为南或接近南向，宜避开周边障碍物对光伏组件的遮挡。光伏发电应用应符合GB50797

的规定。

6.1.2建设太阳能（光伏）发电，应根据公路绿色工区的气候环境，测量和计算公路绿色工区的日光1

辐射情况，针对公路绿色工区的用电需求以及建筑布局，对光伏组件的安装位置、安装倾角和安装方式

进行研究，并计算太阳能光伏发电系统需要承载的负载功率，选择光伏组件等相关设备。

6.1.3综合评价使用太阳能（光伏）发电地区的年辐射量，应用地区日照条件须充足，且在我国属于

太阳能资源较丰富地区。应用太阳能（光伏）发电地区年太阳辐射量不低于9000kW·h/m2。

6.1.4光伏组件主要分为晶体硅太阳能电池组件和非晶薄膜电池组件。当要求太阳能（光伏）发电组

件效率高、寿命长、安装方便、抗风、抗冰雹能力强时，选用晶体硅太阳能电池组件；当工程要求将半

导体薄层可以附着在如玻璃、活性塑料或不锈钢薄板等廉价的基片上，且对光电转换效率要求不高时，

或当工程需要弱光发电性、隔热保温性和防孤岛效应时，选用非晶薄膜电池组件。

6.1.5根据控制模式的不同，并网逆变器可以分为电压控制型和电流控制型两大类，2宜选用电流控制

型。

6.1.6为保证系统安全可靠运行，需综合考虑防雷系统、保护系统、通信系统的设计。

6.1.7光伏发电系统设计应做好基本数据收集分析、设计光伏电池组件、设计蓄电池组、设计最佳安

装倾角等工作。3

6.1.8光伏发电系统安装应做好支架基础施工、组件安装、线缆连接与防雷等工作。

6.1.9太阳能热利用系统中的太阳能集热器设计使用寿命应高于15年。太阳能光伏发电系统中的光伏

组件设计使用寿命应高于25年，系统中多晶硅、单晶硅、薄膜电池组件自系统运行之日起，一年内的

衰减率应分别低于2.5%、3%、5%B，之后每年衰减应低于0.7%。

6.2节能照明技术应用

6.2.1建筑设计应充分利用天然采光。天然采光不能满足照明要求的场所，宜采用各种导光装置，如

导光管、光导纤维等，将光引入室内进行照明，或采用各种反光装置，如利
