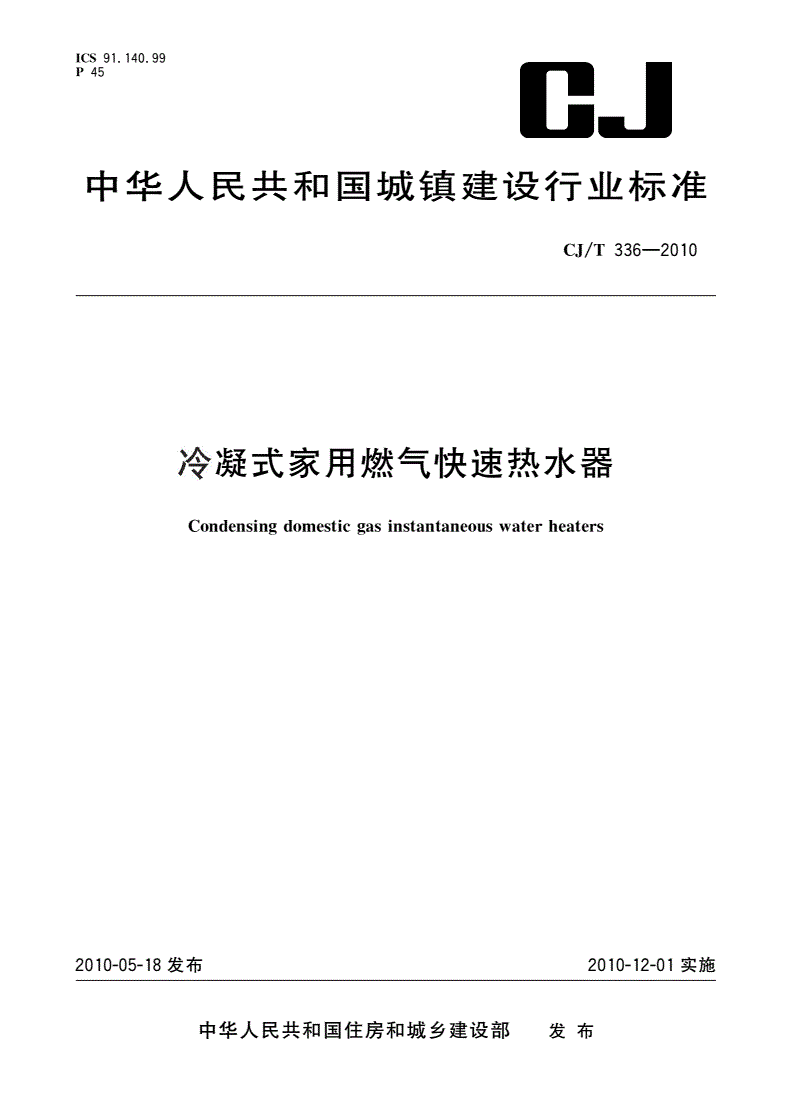

ICS9114099

P45..

中华人民共和国城镇建设行业标准

CJ/T336—2010

冷凝式家用燃气快速热水器

Condensingdomesticgasinstantaneouswaterheaters

2010-05-18发布2010-12-01实施

中华人民共和国住房和城乡建设部发布

CJ/T336—2010

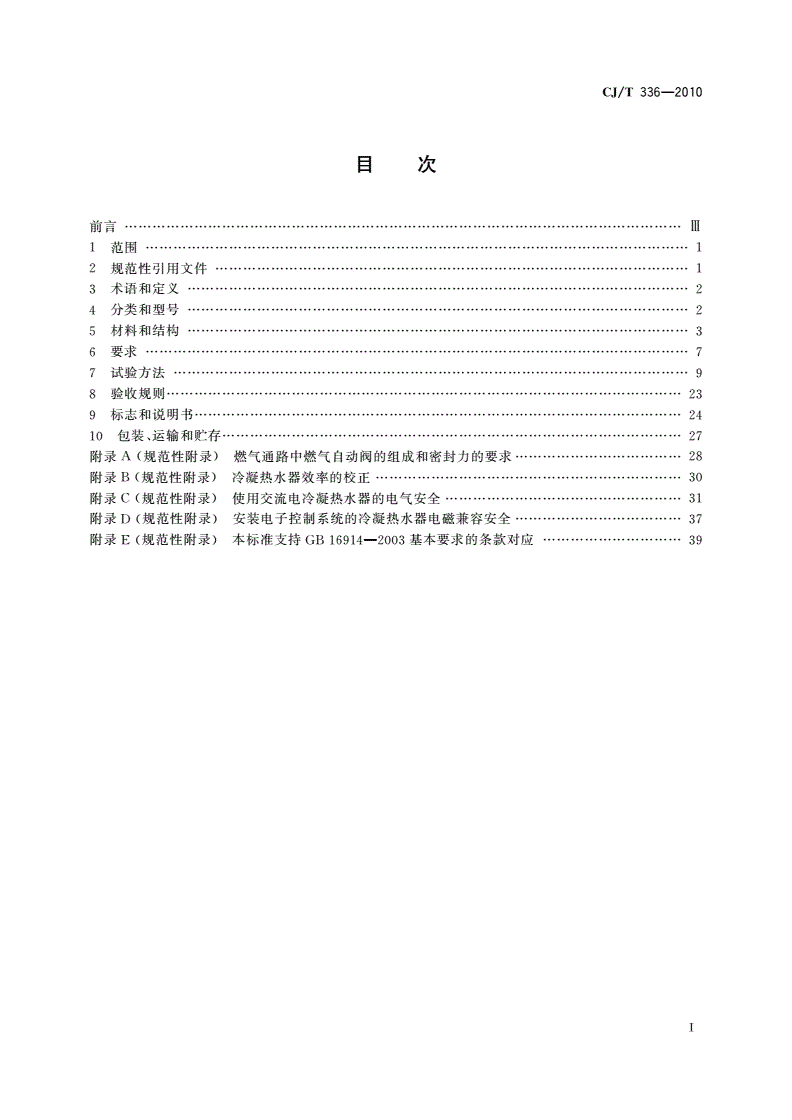

目次

前言…………………………

Ⅲ

范围………………………

11

规范性引用文件…………………………

21

术语和定义………………

32

分类和型号………………

42

材料和结构………………

53

要求………………………

67

试验方法…………………

79

验收规则…………………

823

标志和说明书……………

924

包装运输和贮存………………………

10、27

附录规范性附录燃气通路中燃气自动阀的组成和密封力的要求………………

A()28

附录规范性附录冷凝热水器效率的校正…………

B()30

附录规范性附录使用交流电冷凝热水器的电气安全……………

C()31

附录规范性附录安装电子控制系统的冷凝热水器电磁兼容安全………………

D()37

附录规范性附录本标准支持基本要求的条款对应…………

E()GB16914—200339

Ⅰ

CJ/T336—2010

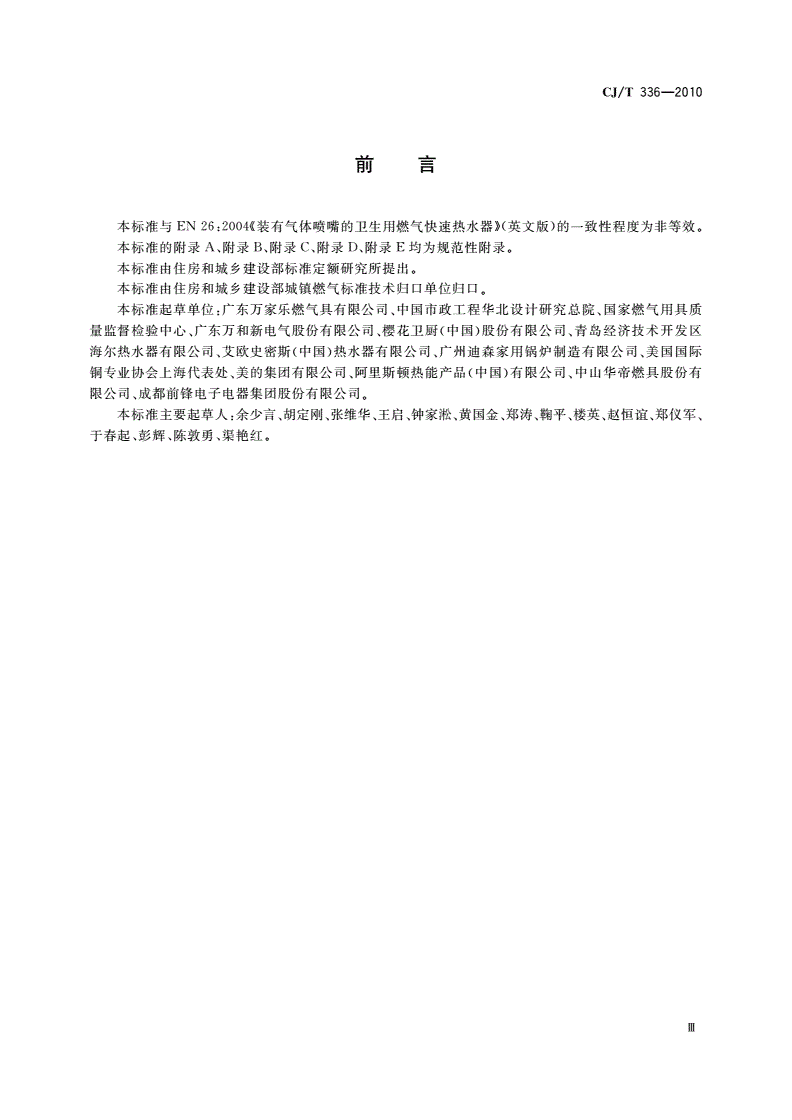

前言

本标准与装有气体喷嘴的卫生用燃气快速热水器英文版的一致性程度为非等效

EN26:2004《》()。

本标准的附录附录附录附录附录均为规范性附录

A、B、C、D、E。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部城镇燃气标准技术归口单位归口

。

本标准起草单位广东万家乐燃气具有限公司中国市政工程华北设计研究总院国家燃气用具质

:、、

量监督检验中心广东万和新电气股份有限公司樱花卫厨中国股份有限公司青岛经济技术开发区

、、()、

海尔热水器有限公司艾欧史密斯中国热水器有限公司广州迪森家用锅炉制造有限公司美国国际

、()、、

铜专业协会上海代表处美的集团有限公司阿里斯顿热能产品中国有限公司中山华帝燃具股份有

、、()、

限公司成都前锋电子电器集团股份有限公司

、。

本标准主要起草人余少言胡定刚张维华王启钟家淞黄国金郑涛鞠平楼英赵恒谊郑仪军

:、、、、、、、、、、、

于春起彭辉陈敦勇渠艳红

、、、。

Ⅲ

CJ/T336—2010

冷凝式家用燃气快速热水器

1范围

本标准规定了加热生活用水的冷凝式家用燃气快速热水器以下简称冷凝热水器的分类和型号

()、

材料和结构要求试验方法验收规则标志和说明书包装运输和贮存

、、、、、、。

本标准适用于除人工煤气之外符合规定燃气额定热输入不大于的强制排气

GB/T13611、70kW

式冷凝热水器强制给排气式冷凝热水器和室外型冷凝热水器

、。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

。,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

(),,

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

。,。

包装储运图示标志

GB/T191(GB/T191—2008,ISO780:1997,MOD)

家用和类似用途电器包装通则

GB/T1019—2008

外壳防护等级代码

GB4208(IP)(GB4208—2008,IEC60529:2001,IDT)

家用和类似用途电器的安全第部分通用要求

GB4706.1—20051:(IEC60335-1:2004(Ed4.1)

IDT)

额定电压及以下橡皮绝缘电缆第部分一般要求

GB/T5013.1—2008450/750V1:(IEC60245-

1:2003,IDT)

额定电压及以下聚氯乙烯绝缘电缆第部分一般要求

GB/T5023.1—2008450/750V1:

(IEC60227-1:2007,IDT)

密封管螺纹第部分圆柱内螺纹与圆锥外螺纹

GB/T7306.155°1:(GB/T7306.1—2000,

eqvISO7-1:1994)

密封管螺纹第部分圆锥内螺纹与圆锥外螺纹

GB/T7306.255°2:(GB/T7306.2—2000,

eqvISO7-1:1994)

非密封管螺纹

GB/T730755°(GB/T7307—2001,eqvISO228-1:1994)

接触电流和保护导体电流的测量方法

GB/T12113—2003(IEC60990—1999,IDT)

城镇燃气分类和基本特性

GB/T13611

家用和类似用途电自动控制器第部分通用要求

GB14536.1—20081:(IEC60730-1:2003,

IDT)

家用和类似用途电自动控制器燃烧器电自动控制系统的特殊要求

GB14536.6—2008

(IEC60730-2-5:2004,IDT)

家用和类似用途电自动控制器温度敏感控制器的特殊要求

GB14536.10—2008(IEC60730-2-

9:2004,IDT)

电磁兼容综述电磁兼容基本术语和定义的应用与解释

GB/T17624.1(GB/T17624.1—

1998,eqvIEC61000-1-1:1992)

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4(GB/T17626.4—

2008,IEC61000-4-4:2004,IDT)

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5()(GB/T17626.5—2008,

IEC61000-4-5:2005,IDT)

1

CJ/T336—2010

电磁兼容试验和测量技术电压暂降短时中断和电压变化抗扰度试验

GB/T17626.11、

(GB/T17626.11—2008,IEC61000-4-11:2004,IDT)

电磁兼容通用标准居住商业和轻工业环境中的抗扰度试验

GB/T17799.1—1999、

(IEC61000-6-1:1997,IDT)

家用燃气燃烧器具合格评定程序及试验规则

CJ/T222

3术语和定义

包括定义中确立的以及下

GB14536.1—2008(H.2)、GB14536.6、GB14536.10、GB/T17624.1

列术语和定义适用于本标准

。

31

.

冷凝式家用燃气快速热水器condensingdomesticgasinstantaneouswaterheaters

在本标准规定的基准条件下燃气燃烧烟气中的水分被冷凝且冷凝过程中的热量被有效利用的热

,,

水器

。

32

.

分段调节式冷凝热水器condensingwaterheaterwithmechanicaladjusting

通过冷凝热水器设置的分段调节机构调节冷凝热水器燃气流量并达到规定温度的冷凝热水器

,。

33

.

恒温式冷凝热水器thermostaticcondensingwaterheater

针对水流量的变化通过控制器或恒温装置改变冷凝热水器燃气流量并达到恒温的冷凝热水器

,。

34

.

热效率efficiency基准条件下

()

校正到基准条件下的有效热输出与热输入之比

(%)。

35

.

气动型燃气/空气比例控制器pneumatictypegas/airratiocontroller

根据气动信号在控制器出口提供规定燃气压力或压差绝对或相对的比例控制器

()。

36

.

电子型燃气/空气比例控制系统electronictypegas/airratiocontrolsystem

由电子控制模快能将燃气和空气流量调至最小的执行机构传感器和设定的反馈信号所组成的闭

、、

环调制系统

。

4分类和型号

41分类

.

411按使用燃气的种类分类

..

冷凝热水器按使用燃气的种类分为天然气冷凝热水器液化石油气冷凝热水器使用燃气种类代

、。

号和额定供气压力应符合表的规定

1。

表1燃气种类代号和额定供气压力

燃气种类代号燃气额定供气压力

/Pa

天然气

10T、12T2000

液化石油气

19Y、20Y、22Y2800

412按给排气方式分类见表

..2。

2

CJ/T336—2010

表2按给排气方式分类

名称分类内容简称代号

强制排气式冷凝热水器燃烧所需空气取自室内在风机作用下用排气管将烟气排至室外强排式

室,Q

内强制给

强制给排气式冷凝热水器给排气管接至室外利用风机强制进行给排气

型,排式G

室外型冷凝热水器只可以安装在室外的冷凝热水器室外型

W

42型号

.

421型号编制

..

LJS□□—□

产品特征和序号由制造厂自行编制

()

额定热输入以为单位取整数值

(kW,)

安装位置和给排气方式

冷凝式家用燃气快速热水器

422型号示例

..:

LJSG20—×××

表示室内安装的强制给排气式额定热输入为的序号为的冷凝式家用燃气快速热

、20kW×××

水器

。

5材料和结构

51材料

.

冷凝热水器的材料及厚度应保证冷凝热水器在正常使用寿命期间内能够承受可预期的机械

a),

应力热应力和化学腐蚀等不利影响

、。

工作在以上环境温度中的零部件不应使用锌合金材料

b)80℃,。

封闭燃烧室的外壳应采用金属材料制作燃烧器应采用熔点大于的材料

c)。700℃。

室外型器具的外壳应采用耐腐蚀的金属材料制作或其金属材料表面进行耐腐蚀耐紫外线涂

d),、

层处理

。

与酸性冷凝液接触的材料应耐腐蚀或用耐腐蚀的涂料进行涂层处理

e)。

与冷凝热水器连接的烟气排出管和密封件应采用耐腐蚀的材料制作当烟管采用不锈钢材料

f)。

时厚度公称尺寸不应小于采用碳钢板时厚度公称尺寸不小于并应进行

,0.3mm。0.8mm,

双面搪瓷处理也可采用同等级耐腐蚀的其他材料制造

。。

排烟系统使用塑料排烟管或塑料密封衬套时材料允许的最高使用温度应高于烟气温度塑料

g),;

排烟管或塑料密封衬套应是阻燃材料

。

调节控制和安全装置等部件中使用的橡胶材料应耐燃气耐老化

h)、、。

隔热材料应耐燃禁止使用石棉隔热材料

i),。

与水接触的部件材料不应污染水质

j)。

52结构

.

521非烟气冷凝产物

..

启动时产生的非烟气冷凝产物不应影响整机运行安全性且不应滴到燃烧器的火孔影响火焰的稳

,,

定性

。

522烟气冷凝水收集和排放

..

与冷凝水接触的热交换器等所有部件应用耐腐蚀的材料制作或进行表面防腐处理

a),。

3

CJ/T336—2010

冷凝水经过收集中和后冷凝水值在的范围时才允许向地表排放不符合

b)、,pH6.5~8.5,。

值要求的应排入污水管

pH,。

安装在室内冷凝热水器产生的冷凝水允许经过冷凝水收集装置后排放

c),。

冷凝热水器冷凝水收集装置和排放系统的结构

d):

冷凝水收集装置和排放系统应方便检查和清洁冷凝水排出系统的内径宜大于

———;13mm;

冷凝水收集装置的水封槽深度不应低于

———25mm;

冷凝水收集装置和冷凝水排放管应方便拆卸安装

———、;

冷凝水收集装置应保证密封性表面不应有冷凝水渗漏

———;;

冷凝热水器运行期间冷凝水收集装置应能防止烟气泄漏

———,。

与冷凝水接触的部件表面应能防止冷凝水滞留除排水管水封槽中和装置和虹吸管以外的

e)(、、

部分

)。

523燃气的连接

..

冷凝热水器的燃气接口应采用符合和规定的管螺纹

a)GB/T7306.1、GB/T7306.2GB/T7307。

燃气接口应有足够平整的宽度以方便使用密封垫

b)。

在燃气入口处应设置过滤网其过滤网格最大尺寸不应超过而且滤网格不应使

c)。1.5mm;

的销规穿过

1mm。

524水路系统的连接

..

水路系统应设置泄压安全装置应设置可方便清洗的水过滤装置

a);。

冷凝热水器的水接口应采用符合和规定的管螺纹

b)GB/T7306.1、GB/T7306.2GB/T7307。

525密封性要求

..

5251燃气通路的密封性

...

燃气通路上可拆卸部件的安装位置应进行标识

a)。

燃气通路上的螺钉螺栓安装孔等不应穿透燃气管壁安装孔和燃气管内壁之间的壁厚不应

b)、、;

小于安装孔不应有水渗入

1mm;。

燃气通路在维护保养时对需要拆卸并且会影响密封性的部件应采用机械方式连接和密封

c),,,

维护保养后应确保其密封性并加贴标识不应使用如液体密封材料粘接剂软焊接等

。、、。

5252燃烧通路的密封性

...

燃烧通路与烟管应采用管接头插接方式连接和密封或采用机械方式连接和密封

a),。

对燃烧通路上不需拆卸的部件应确保在正常使用期限内的密封性

b),。

526烟气排出烟管

..

烟气排出烟管应能承载水平方向和垂直方向上的负荷

a)。

用直径为的钢球并施以的作用力按压烟管终端时该球不应进入烟管内

b)16mm5N,。

527风机

..

风机叶轮不应接触相邻部件接触烟气的风机部位表面应进行耐腐蚀处理或者该部位采用耐腐蚀

;,

的材料制造且该部位应能承受热应力的作用

;。

528烟道堵塞安全装置和风压过大安全装置

..

分段调节式和恒温式强制排气冷凝热水器应设置烟道堵塞安全装置和风压过大安全装置

。

529使用气动型或电子型燃气/空气比例控制的全预混燃烧冷凝热水器

..

5291使用气动型燃气/空气比例控制器的冷凝热水器

...

气动型燃气空气比例控制器的结构和设计要求应符合相关气动型燃气空气比例控制器标准

a)//

的规定

。

连接控制器的管道应采用金属材料制造并以机械方式连接在使用其他非金属材料管道时

b),;,
