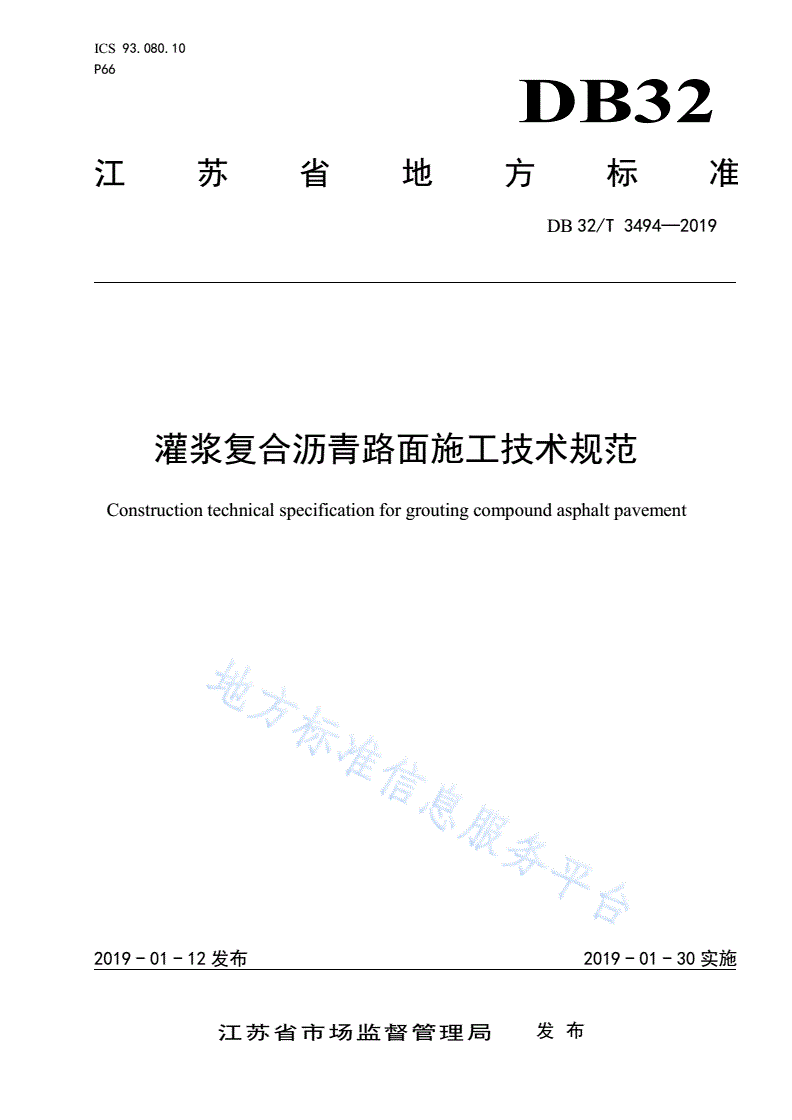

DB32/T 3494-2019 灌浆复合沥青路面施工技术规范

ICS93.080.10

P66

DB32

江苏省地方标准

DB32/T3494—2019

灌浆复合沥青路面施工技术规范

Constructiontechnicalspecificationforgroutingcompoundasphaltpavement

2019-01-12发布2019-01-30实施

江苏省市场监督管理局发布

DB32/T3494—2019

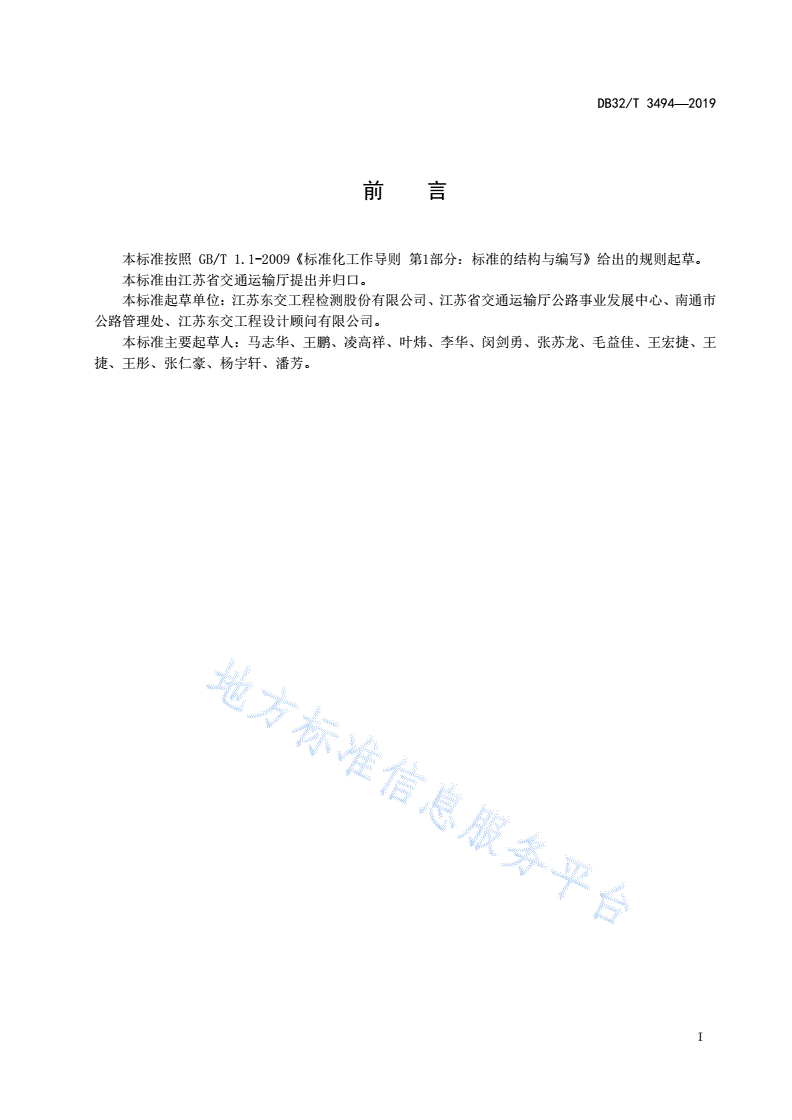

前  言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构与编写》给出的规则起草。

本标准由江苏省交通运输厅提出并归口。

本标准起草单位：江苏东交工程检测股份有限公司、江苏省交通运输厅公路事业发展中心、南通市

公路管理处、江苏东交工程设计顾问有限公司。

本标准主要起草人：马志华、王鹏、凌高祥、叶炜、李华、闵剑勇、张苏龙、毛益佳、王宏捷、王

捷、王彤、张仁豪、杨宇轩、潘芳。

I

DB32/T3494—2019

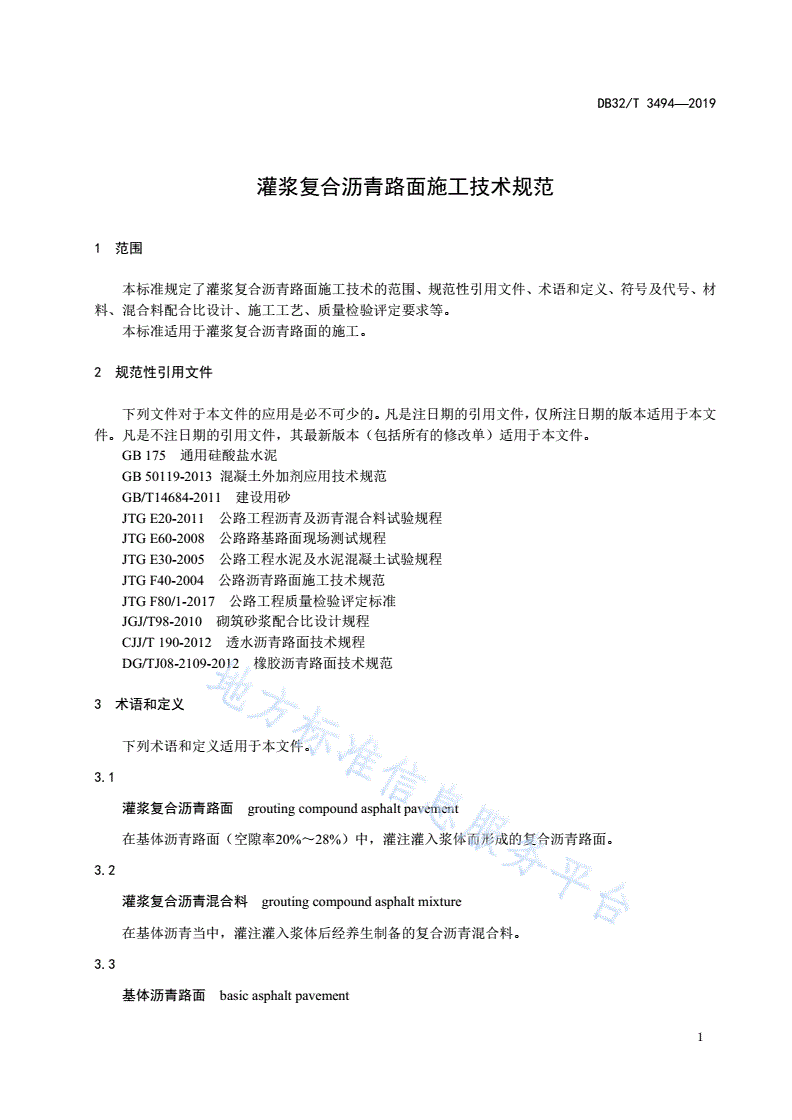

灌浆复合沥青路面施工技术规范

1范围

本标准规定了灌浆复合沥青路面施工技术的范围、规范性引用文件、术语和定义、符号及代号、材

料、混合料配合比设计、施工工艺、质量检验评定要求等。

本标准适用于灌浆复合沥青路面的施工。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥

GB50119-2013混凝土外加剂应用技术规范

GB/T14684-2011建设用砂

JTGE20-2011公路工程沥青及沥青混合料试验规程

JTGE60-2008公路路基路面现场测试规程

JTGE30-2005公路工程水泥及水泥混凝土试验规程

JTGF40-2004公路沥青路面施工技术规范

JTGF80/1-2017公路工程质量检验评定标准

JGJ/T98-2010砌筑砂浆配合比设计规程

CJJ/T190-2012透水沥青路面技术规程

DG/TJ08-2109-2012橡胶沥青路面技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

灌浆复合沥青路面groutingcompoundasphaltpavement

在基体沥青路面（空隙率20%～28%）中，灌注灌入浆体而形成的复合沥青路面。

3.2

灌浆复合沥青混合料groutingcompoundasphaltmixture

在基体沥青当中，灌注灌入浆体后经养生制备的复合沥青混合料。

3.3

基体沥青路面basicasphaltpavement

1

DB32/T3494—2019

空隙率为20%～28%的大空隙沥青路面。

3.4

基体沥青混合料basicasphaltmixture

所设计的大空隙沥青混合料。

3.5

灌入浆体groutingmortar

由水泥、砂、填料和水，以及添加剂，按照一定比例配成的浆体。

3.6

添加剂additiveagent

主要用于改善灌入浆体性能的材料，包括减水剂、早强剂等。

4符号及代号

本标准使用符号及代号见列表1。

表1符号及代号

序号符号及代号意义

1Vg灌浆饱满度

2GRAC灌浆复合沥青路面的基体沥青混合料

5材料

5.1沥青

5.1.1二级以上公路及城市主干道宜采用SBS改性沥青、橡胶沥青和高粘改性沥青，其他等级公路可

以使用道路石油沥青。

5.1.2所选用的道路石油沥青应满足《公路沥青路面施工技术规范》（JTGF40-2004）中表4.2.1-1中

的规定。

5.1.3SBS改性沥青应满足《公路沥青路面施工技术规范》（JTGF40-2004）中表4.6.2中的规定。

5.1.4橡胶沥青应满足《橡胶沥青路面技术规范》（DG/TJ08-2109-2012）中表3.2.2-2中的规定。

5.1.5高粘改性沥青应满足《透水沥青路面技术规程》（CJJ/T190-2012）中表3.0.3中的规定。

5.2集料及填料

所选用的粗、细集料、填料应符合《公路沥青路面施工技术规范》（JTGF40-2004）表4.8.2、表4.8.3、

表4.8.5、表4.8.7、表4.9.2、表4.9.4以及表4.10.1中的规定。

5.3水泥

2

DB32/T3494—2019

5.3.1所选择的水泥的组分应满足《通用硅酸盐水泥》（GB175-2007）中表1的要求。

5.3.2水泥的凝结时间应满足《通用硅酸盐水泥》（GB175-2007）中7.3.1节的要求

5.3.3对选择的水泥采用《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）中水泥胶砂强度

检验方法进行检验，应符合表2的规定。

表2水泥技术要求

试验项目技术要求试验方法

3d抗压强度（MPa）≥17.0T0506-2005

3d抗折强度（MPa）≥3.5T0506-2005

28d抗压强度（MPa）≥42.5T0506-2005

28d抗折强度（MPa）≥6.5T0506-2005

5.4砂

灌入浆体中所用砂应为特细砂，最大粒径为2.36mm，并满足表3的要求。

表3砂技术要求

试验项目技术要求试验方法

细度模数1.5～0.7GB/T14684-2011

含泥量（冲洗法）≤3%GB/T14684-2011

5.5添加剂

灌入浆体中可以使用水泥基的添加剂，其中减水剂、早强剂应满足《混凝土外加剂应用技术规范》

（GB50119-2013）中的相关要求。

6灌浆复合沥青混合料配合比设计

6.1原材料试验

按照5.1~5.5节的要求对工程实际使用沥青、集料、填料、水泥、砂、添加剂进行检测，检测合格后

方可进场使用。

6.2灌浆复合沥青混合料混合料目标配合比设计

6.2.1基体沥青混合料可选用GRAC-13、GRAC-16、GRAC-20三种级配，压实后的最大厚度分别为

6cm、8cm、10cm。

6.2.2基体沥青混合料级配应满足表4级配范围要求。

表4基体沥青混合料级配范围

通过质量百分率（%）

筛孔尺寸（mm）

GRAC-13GRAC-16GRAC-20

26.5--100

19.0-10090～100

3

DB32/T3494—2019

16.010090~10060～90

13.290～10080~9030～60

4.7510～309~307～24

2.365～22

0.64～15

0.33～12

0.153～8

0.0751～6

6.2.3基体沥青混合料的马歇尔试验指标见表5所示。

表5基体沥青混合料指标要求

试验项目单位技术要求试验方法

击实次数次双面50T0702-2011

空隙率%
