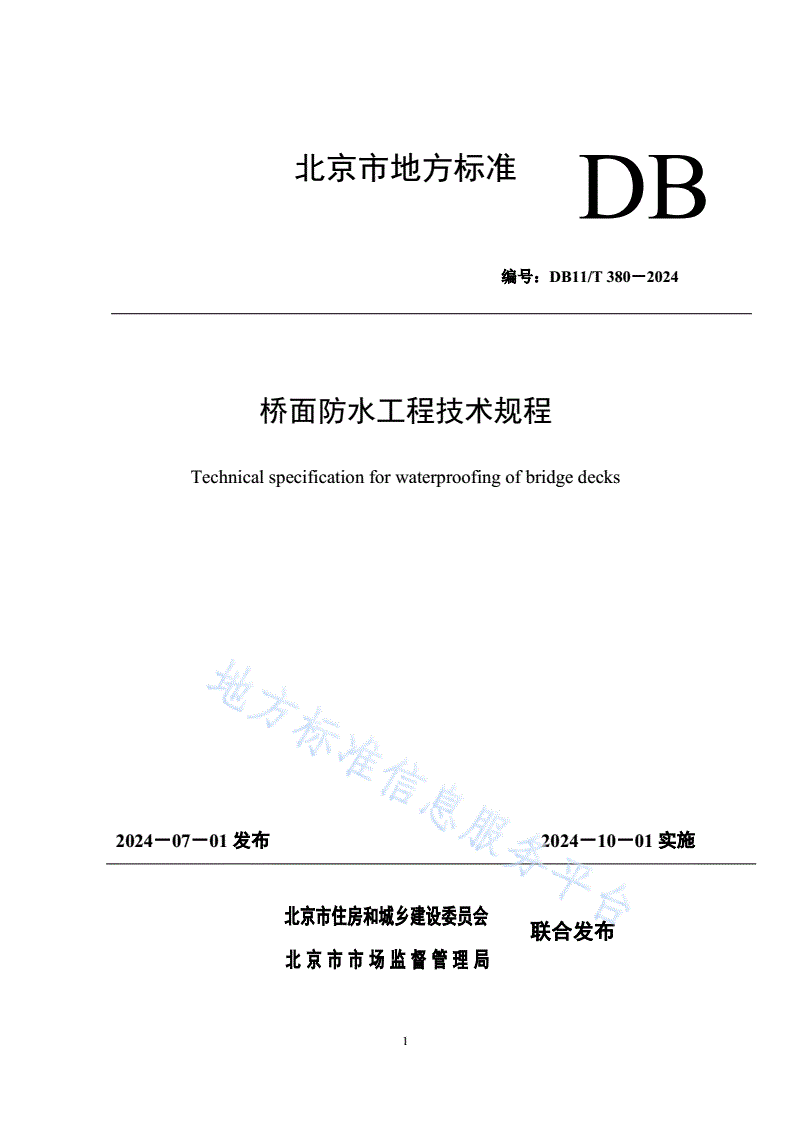

DB11/T 380-2024 桥面防水工程技术规程

北京市地方标准

DB

编号：DB11/T380－2024

桥面防水工程技术规程

Technicalspecificationforwaterproofingofbridgedecks

2024－07－01发布2024－10－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

1

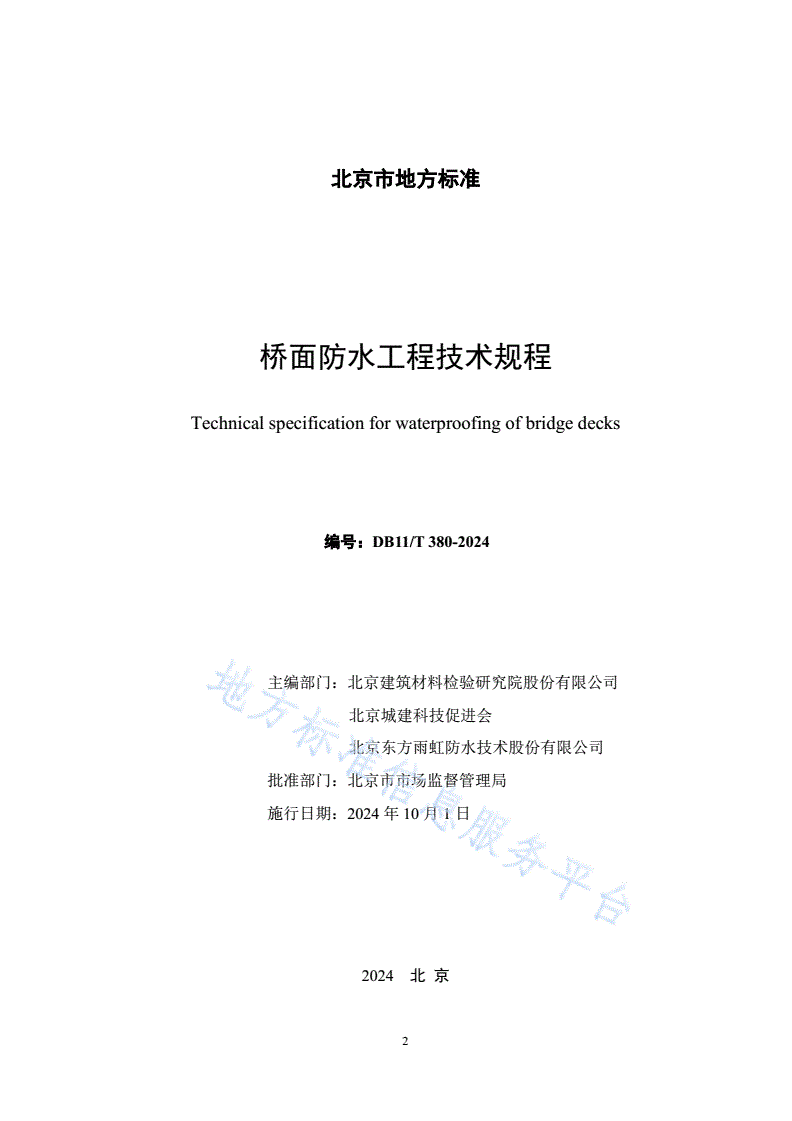

北京市地方标准

桥面防水工程技术规程

Technicalspecificationforwaterproofingofbridgedecks

编号：DB11/T380-2024

主编部门：北京建筑材料检验研究院股份有限公司

北京城建科技促进会

北京东方雨虹防水技术股份有限公司

批准部门：北京市市场监督管理局

施行日期：2024年10月1日

2024北京

2

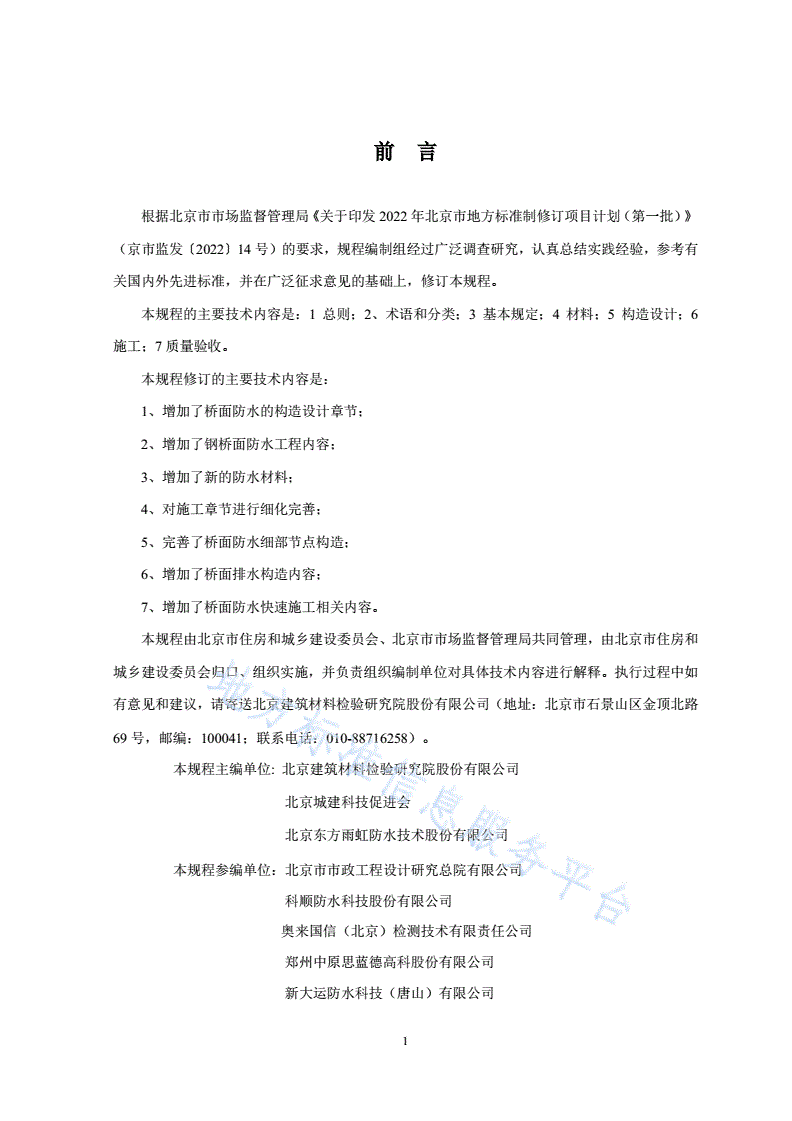

前言

根据北京市市场监督管理局《关于印发2022年北京市地方标准制修订项目计划（第一批）》

（京市监发〔2022〕14号）的要求，规程编制组经过广泛调查研究，认真总结实践经验，参考有

关国内外先进标准，并在广泛征求意见的基础上，修订本规程。

本规程的主要技术内容是：1总则；2、术语和分类；3基本规定；4材料；5构造设计；6

施工；7质量验收。

本规程修订的主要技术内容是：

1、增加了桥面防水的构造设计章节；

2、增加了钢桥面防水工程内容；

3、增加了新的防水材料；

4、对施工章节进行细化完善；

5、完善了桥面防水细部节点构造；

6、增加了桥面排水构造内容；

7、增加了桥面防水快速施工相关内容。

本规程由北京市住房和城乡建设委员会、北京市市场监督管理局共同管理，由北京市住房和

城乡建设委员会归口、组织实施，并负责组织编制单位对具体技术内容进行解释。执行过程中如

有意见和建议，请寄送北京建筑材料检验研究院股份有限公司（地址：北京市石景山区金顶北路

69号，邮编：100041；联系电话：010-88716258）。

本规程主编单位:北京建筑材料检验研究院股份有限公司

北京城建科技促进会

北京东方雨虹防水技术股份有限公司

本规程参编单位：北京市市政工程设计研究总院有限公司

科顺防水科技股份有限公司

奥来国信（北京）检测技术有限责任公司

郑州中原思蓝德高科股份有限公司

新大运防水科技（唐山）有限公司

1

北京城市快轨建设管理有限公司

筑信（河北雄安）检验检测有限公司

中国新兴建设开发有限责任公司

北京澎内传国际建材有限公司

中建三局集团有限公司

中铁二十二局集团有限公司

中建二局土木工程集团有限公司

中电建建筑集团有限公司

中铁建设集团有限公司

北京市政建设集团有限责任公司

思立博（河北雄安）检验认证有限公司

北京市市政四建设工程有限责任公司

北京建工路桥集团有限公司

北京建工集团有限责任公司

北京兴坤建筑有限公司

泰安市质量技术检验检测研究院

中国建筑第五工程局有限公司

北京立高立德工程技术有限公司

北京首发公路养护工程有限公司

北京市城市道路养护管理中心

北京鼎丰宏伟建筑工程有限公司

北京平安信达建筑工程有限公司

北京城建道桥建设集团有限公司

中铁二十四局集团有限公司

中昊欣源建设集团有限公司

北京双圆工程咨询监理有限公司

中交建筑集团有限公司

北京城建八建设发展有限责任公司

本规程主要起草人员：陈磊檀春丽许宁田子剑杨冰张磊尚华胜潘迪

2

张春旺陈超张陆阳刘亚运李志君王立静张振营杨朝

李宁张燕红武建林汪显俊张洪志高剑秋常晓磊张宇

王璇熙李俊亮于秋菊李晓壮徐忠成代维达李俊才郑俊祥

韩锋朱立峰王文正李清洋田军付孟生陈怡婷梁瑞兰

于梅汤庆振赵世刚吴刚马俊朋张艳杰张瑞国王崇

王光耀郑国庆李斌张秀丽何浩田瑞霞李健陈爱威

刘玉虎汪曾浪徐涛刘世波王春雨陈鑫超顾国庆王雷

闫世杰王庆民武秀亮雷芳芳徐达朱雨阳李胜旺姜春雷

张立业徐鹏程王来顺吕岩刘健杨志远王进滕高健

张颖张书豪王君

本规程主要审查人员：曹征富李世华毕敏娜曲慧王海龙王景贤刘金宝

3

目次

1总则...........................................................................................................................1

2术语和分类.....................................................................................................................2

2.1术语........................................................................................................................2

2.2分类........................................................................................................................2

3基本规定.........................................................................................................................3

4材料.........................................................................................................................7

5构造设计.........................................................................................................................9

5.1一般规定................................................................................................................9

5.2桥面排水构造......................................................................................................10

5.3桥面防水层构造...................................................................................................11

5.4快速施工要求的桥面防水体系..........................................................................18

5.5细部构造处理......................................................................................................18

6施工.........................................................................................................................22

6.1一般规定..............................................................................................................22

6.2基层..............................................................................................................23

6.3防水层施工..........................................................................................................25

6.4细部构造防水施工..............................................................................................27

7质量验收.........................................................................................................................28

7.1一般规定..............................................................................................................28

7.2桥面基层..............................................................................................................29

7.3防水层..................................................................................................................30

7.4排水设施..............................................................................................................33

本规程用词说明.................................................................................................................34

引用标准名录.....................................................................................................................35

附：条文说明.....................................................................................................................37

4

Content

1General.............................................................................................................................1

2TermsandClassification.................................................................................................2

2.1Terms.......................................................................................................................2

2.2Classification...........................................................................................................2

3BasicRegulations............................................................................................................3

4Materials..........................................................................................................................7

5StructuralDesign.............................................................................................................9

5.1Generalprovisions...................................................................................................9

5.2Bridgedeckdrainagedesign................................................................................10

5.3Designofbridgedeckwaterprooflayer.................................................................11

5.4Designofbridgedeckwaterproofsystemschemeforrapidconstruction

requirements................................................................................................................18

5.5Detailedstructureprocessing.................................................................................18

6Construction................................................................................................................22

6.1Generalprovisions...............................................................................................22

6.2Baselayer..............................................................................................................23

6.3Waterprooflayerconstruction...............................................................................24

6.4Detailedstructurewaterproofingconstruction....................................................27

7QualityAcceptance........................................................................................................28

7.1Generalprovisions.................................................................................................28

7.2Bridgedeckbase..................................................................................................29

7.3Waterprooflayer....................................................................................................30

7.4Drainagefacilities..................................................................................................33

Explanationofwordinginthisstandard..............................................................................34

Listofquotedstandards.......................................................................................................35

Addition:Explanationofprovisions....................................................................................37

1总则

1.0.1为规范桥面防水工程技术，保证桥面防水工程的功能、质量和耐久性能，制定

本规程。

1.0.2本规程适用于北京市行政区域内新建、改建及扩建的市政混凝土桥面及钢桥面

防水工程的构造设计、施工及质量验收。

1.0.3桥面防水工程的构造设计、施工和质量验收，除应符合本规程外，尚应符合国

家及北京市现行有关标准的规定。

1.0.4工程建设所采用的技术方法和措施是否符合本规程要求，由相关责任主体判定。

其中，创新性的技术方法和措施，应进行论证并符合本规程中有关性能的要求。

1

2术语和分类

2.1术语

2.1.1桥面防水系统waterproofsystemofbridgedeck

与桥面铺装层相匹配的桥面防水层、排水口、渗水设施等构造组成的体系。

2.1.2桥面防水层waterprooflayerofbridgedeck

防止桥面水侵蚀桥面板结构的隔水层。

2.1.3基层substrate

与防水层粘结的结构面层或整平层。

2.1.4基层处理剂primarytreatmentagent

为增强防水层材料与基层之间的粘结或隔离基层表面以下的水分，防水层施工前

涂刷在基层表面的材料。

2.1.5基层平整度substrateevennes

基层表面的凹凸偏差量。

2.1.6基层粗糙度substratecoarsenes

基层表面不光滑的棱角及其构造的程度。

2.1.7防水等级waterproofgrade

根据桥梁分类、道路等级、使用环境划分的防水级别。

2.1.8钢桥面防腐层steeldeckanticorrosivecoating

涂布在钢桥面顶板表面，防止钢板生锈腐蚀的界面薄层。

2.1.9钢桥面防水粘结层steelbridgefloorwaterproofbondinglayer

起界面联结作用，和阻止水分对钢板腐蚀的层次。

2.2分类

2.2.1桥面防水层根据桥梁结构形式可分为混凝土桥面防水层和钢桥面防水粘结层。

2.2.2桥面防水系统根据桥梁使用功能可分为机动车道防水系统、非机动车道防水系

统、人行道防水系统、隔离带防水系统、专用排水设施防水系统等。

2

3基本规定

3.0.1桥面防水系统设计应便于排水，桥面应设防水层，并应设置完善的防、排水系

统。

3.0.2桥面的车行道、中央分隔带、机非隔离带、索区、人行道、检修道等不同使用

功能分区应分别设置防水系统。

3.0.3桥梁结构不同使用功能分区的桥面防水设计应综合考虑桥梁结构特点、使用要

求、环境气候、荷载条件、施工条件、材料性能等因素。

3.0.4桥面防水工程应根据桥梁分类、所在道路等级、防水使用环境、工程类别划分

防水等级，并应符合现行工程建设强制性国家规范《建筑与市政工程防水通用规范》

GB55030的规定和表3.0.4的规定。

表3.0.4桥面防水等级

使用环境

Ⅰ类：除冰盐等其他

防水等级Ⅱ类：除Ⅰ类环境外的

氯化物环境、化学腐

其他使用环境

蚀环境

甲类桥梁工程

（1、特大桥、大桥；2、城

工程市快速路、主干路上的桥梁、一级一级

类别交通量较大的城市次干路上

的桥梁；3、钢桥面板桥梁）

乙类桥梁工程

一级二级

（甲类以外的所有桥梁）

注：特大桥、大桥的定义执行现行城市桥梁行业标准的规定。城市快速路、主干路和次干路的定义应

执行现行城市道路行业标准的规定。

3.0.5桥梁车行道桥面防水系统设计工作年限不应低于道路路面设计工作年限。一级

防水等级设计工作年限不应低于15年，二级防水等级设计工作年限应不低于10年，

其他使用功能分区桥面防水设计工作年限不应低于20年。

3.0.6桥面防水不得使用国家和北京市明令禁止的材料。材料进场前应提供产品合格

证书和有资质检测单位出具的型式检验报告，材料进场时应进行抽样复验。

3.0.7桥面防水系统的设计和施工，应加强对防水系统与桥梁主体结构、防水系统与

桥面附属结构和桥面防水系统自身结构衔接工艺细节处理。

3

3.0.8桥面防水系统按使用功能分区可划分为机动车道、非机动车道、人行道、隔离

带、专用排水设施等不同使用功能分区（图3.0.8-1~图3.0.8-4）。

图3.0.8-1机动车道、非机动车道、人行道、隔离带桥面功能分区示意图

A－桥梁宽度/2；B－人行道宽；C－非机动车道宽；D－隔离带宽；E－机动车道宽；F－桥梁中线；

1－混凝土桥面板；2－混凝土找平层；3－防水层；4－沥青混凝土面层；5－混凝土保护层；

6－面层方砖；7－人行道盖板；i，j，k，l表示横坡坡度，箭头方向为桥面横坡低点方向

图3.0.8-2机动车通行桥桥面功能分区示意图

A－桥梁宽度；B－护栏宽；C－机动车道宽

4

1－混凝土桥面板；2－混凝土找平层；3－防水层；4—沥青混凝土面层；

i表示横坡坡度，箭头方向为桥面横坡低点方向

图3.0.8-3非机动车道（自行车专用路桥）桥面功能分区示意图

A－桥梁宽度；B－护栏宽；C－非机动车道宽；1－钢桥面板；2－防腐涂层；3－防水层；

4－防滑面层；i表示横坡坡度，箭头方向为桥面横坡低点方向

图3.0.8-4人行道（人行过街天桥）桥面功能分区示意图

A－桥梁宽度；B－护栏宽；C－人行道通行宽度；1－钢桥面板；2－防腐涂层；3－防水层；

4－防滑面层；i表示横坡坡度，箭头方向为桥面横坡低点方向

3.0.9桥梁施工单位应根据设计文件要求、施工气候条件和现场情况制定有针对性的

施工工艺和施工组织方案。

3.0.10桥梁施工单位根据桥面防水施工时的气候条件、实际场地条件等因素，需要对

设计文件要求的桥面防水系统进行调整时，应征得设计单位同意，并履行相关变更程

5

序。

3.0.11桥面防水层在相关功能分区范围内应采用满贴法，并应符合下列规定；

1防水层总厚度及卷材或胎体层数应符合设计要求；

2缘石、地袱、变形缝、汇水槽和泄水口等部位应作局部加强处理；

3防水层与汇水槽、泄水口之间必须粘结牢固、封闭严密。

3.0.12有快速施工要求的桥梁防水层体系，可分为桥位现场施作、提前施作随预制梁

体整体架设安装两种情况。桥位现场施作时，防水系统应具有对基底处理的高适应性、

自身的快速固化性能；提前施作随预制梁整体架设的防水系统，应具备在主梁预制、

运输等工况条件下提前施作的性能。

3.0.13桥面防水系统应建立管理、维修、养护制度，并应按现行行业标准《城市桥梁

养护技术标准》CJJ99、《公路桥涵养护规范》JTG5120的规定执行。

3.0.14桥面防水方案设计及施工过程中在满足各项技术要求的情况下，宜根据桥面防

水工程全生命周期碳足迹综合考量，选用低碳环保的材料及施工工艺。

6

4材料

4.0.1桥面用防水材料的性能应符合国家现行标准的要求，常用防水材料及相关配套

材料其适用标准应符合表4.0.1-1~表4.0.1-5的规定。

表4.0.1-1混凝土桥面防水材料

类别材料性能要求

防水弹性体改性沥青卷材《道桥用改性沥青防水卷材》

卷材塑性体改性沥青卷材JC/T974

聚合物改性沥青防水涂料《道桥用防水涂料》JC/T975

聚氨酯防水涂料《道桥用防水涂料》JC/T975

防水《路桥用水性沥青基防水涂料》

道桥用水性沥青基防水涂料

涂料JT/T535

聚脲防水涂料《喷涂聚脲防水涂料》GB/T23446

《水泥基渗透结晶型防水材料》

水泥基渗透结晶防水材料
