DB37/T 5267-2023 《钢丝网架（片）板现浇混凝土复合保温体系应用技术标准》

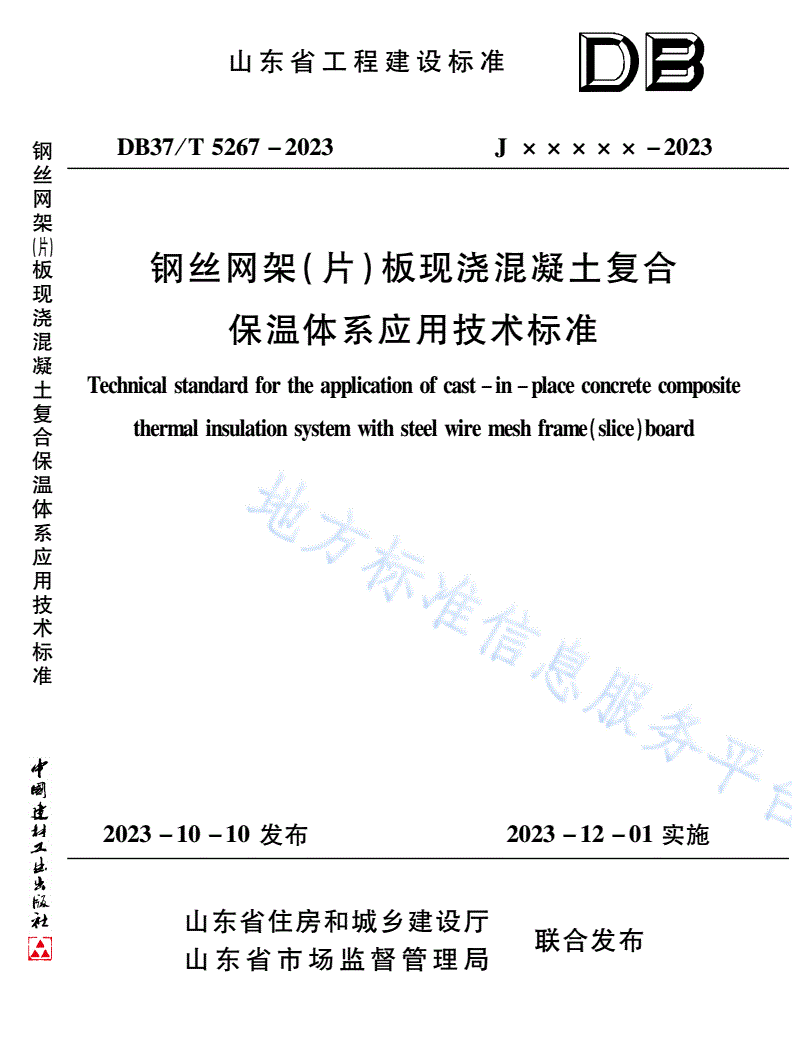

山东省工程建设标准

钢ＤＢ３７／Ｔ５２６７－２０２３Ｊ×××××－２０２３

丝

网

架

（片）

板钢丝网架（片）板现浇混凝土复合

现

浇

混保温体系应用技术标准

凝

土Ｔｅｃｈｎｉｃａｌｓｔａｎｄａｒｄｆｏｒｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆｃａｓｔ－ｉｎ－ｐｌａｃｅｃｏｎｃｒｅｔｅｃｏｍｐｏｓｉｔｅ

复

合ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍｗｉｔｈｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）ｂｏａｒｄ

保

温

体

系

应

用

技

术

标

准

２０２３－１０－１０发布２０２３－１２－０１实施

山东省住房和城乡建设厅

联合发布

山东省市场监督管理局

书

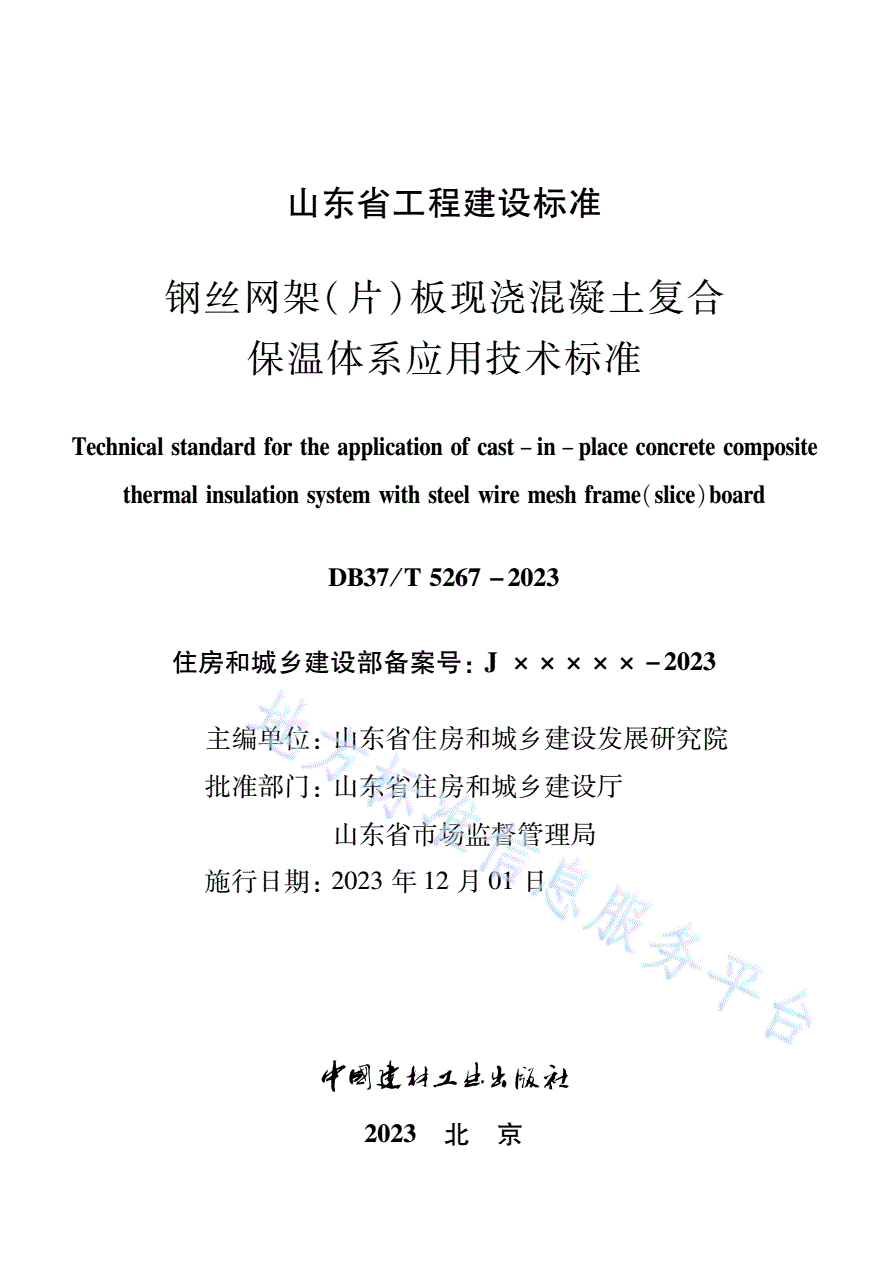

山东省工程建设标准

钢丝网架（片）板现浇混凝土复合

保温体系应用技术标准

Ｔｅｃｈｎｉｃａｌｓｔａｎｄａｒｄｆｏｒｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆｃａｓｔ－ｉｎ－ｐｌａｃｅｃｏｎｃｒｅｔｅｃｏｍｐｏｓｉｔｅ

ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍｗｉｔｈｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）ｂｏａｒｄ

ＤＢ３７／Ｔ５２６７－２０２３

住房和城乡建设部备案号：Ｊ×××××－２０２３

主编单位：山东省住房和城乡建设发展研究院

批准部门：山东省住房和城乡建设厅

山东省市场监督管理局

施行日期：２０２３年１２月０１日

２０２３北京

书

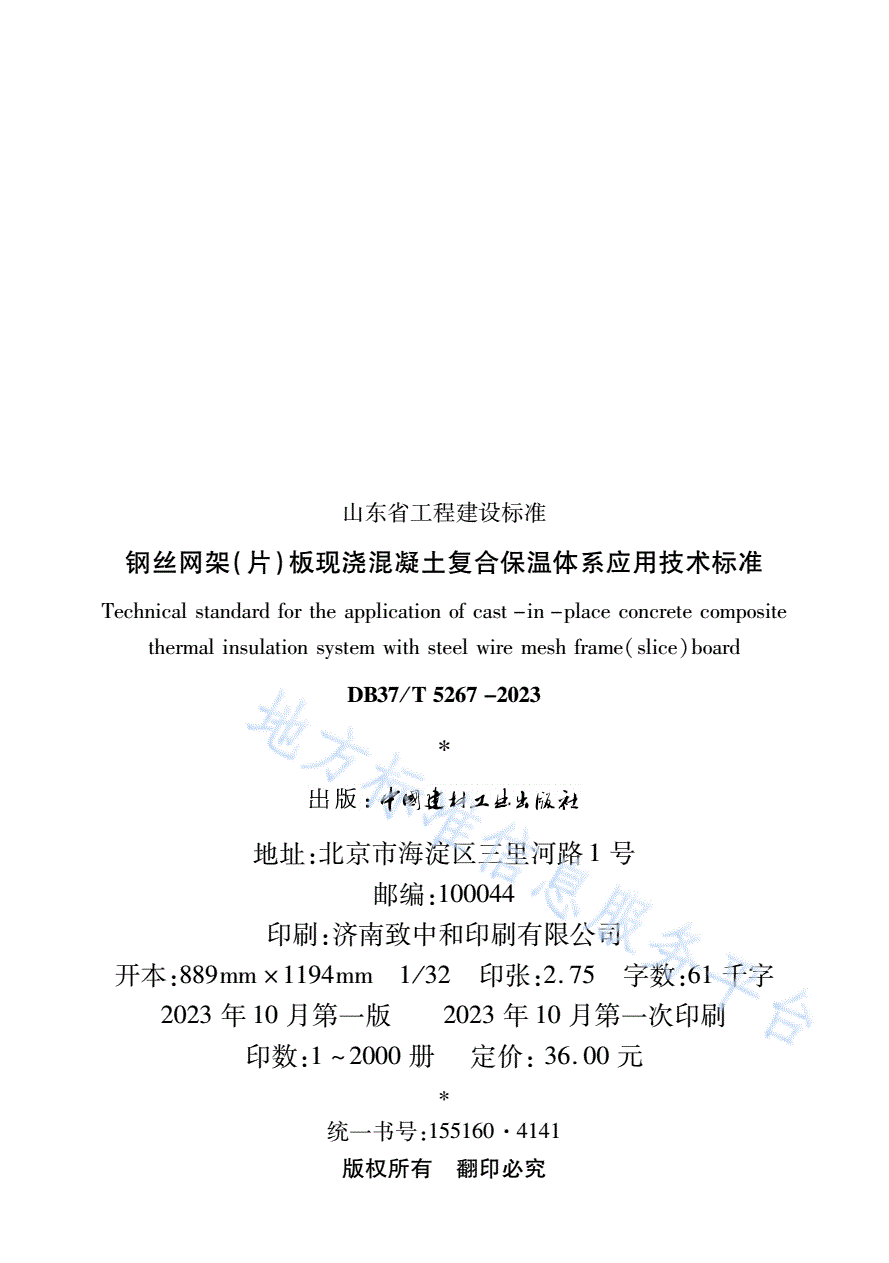

山东省工程建设标准

钢丝网架（片）板现浇混凝土复合保温体系应用技术标准

Ｔｅｃｈｎｉｃａｌｓｔａｎｄａｒｄｆｏｒｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆｃａｓｔ－ｉｎ－ｐｌａｃｅｃｏｎｃｒｅｔｅｃｏｍｐｏｓｉｔｅ

ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍｗｉｔｈｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）ｂｏａｒｄ

ＤＢ３７／Ｔ５２６７－２０２３

地址：北京市海淀区三里河路１号

邮编：１０００４４

印刷：济南致中和印刷有限公司

开本：８８９ｍｍ×１１９４ｍｍ１／３２印张：２．７５字数：６１千字

２０２３年１０月第一版２０２３年１０月第一次印刷

印数：１～２０００册定价：３６．００元

统一书号：１５５１６０·４１４１

版权所有翻印必究

山东省住房和城乡建设厅

山东省市场监督管理局

公告

２０２３年第１０号

山东省住房和城乡建设厅

山东省市场监督管理局

关于批准发布《基坑工程鉴定与加固技术标准》

等１８项山东省工程建设标准的公告

《基坑工程鉴定与加固技术标准》《岩石耐磨性钢针法试验规

程》《水泥土检测技术标准》《民用地下空间装配式建筑评价标准》

《装配式空心板叠合剪力墙结构技术规程》《假山工程技术标准》《健

康建筑评价标准》《绿色建材评价标准》《装配式混凝土楼梯应用技

术标准》《地下成孔成槽质量检测技术标准》《民用建筑氡检测与防

治技术标准》《民用建筑工程室内环境污染控制标准》《智慧灯杆工

程建设标准》《城市道路混凝土箱涵技术标准》《城市道路隧道工程

设计标准》《钢丝网架（片）板现浇混凝土复合保温体系应用技术标

准》《海水淡化水纳入城市供水系统水质安全保障技术标准》和《市

政基础设施岩土工程勘察标准》等１８项山东省工程建设标准，业经

审定通过，批准为山东省工程建设标准，现予以发布，自２０２３年１２

月１日起施行。原《民用建筑工程室内环境污染控制规程》ＤＢ３７／Ｔ

５１２０－２０１８、《ＩＰＳ现浇混凝土剪力墙自保温体系应用技术规程》

ＤＢＪ／Ｔ１４－０８８－２０１２同时废止。

以上标准由山东省住房和城乡建设厅负责管理，由主编单位

负责具体技术内容的解释。

附件：山东省工程建设标准发布名单

山东省住房和城乡建设厅山东省市场监督管理局

２０２３年１０月１０日

附件１

山东省工程建设标准发布名单

序号标准名称标准编号主编单位

《基坑工程鉴定与加固技山东省建筑科学研究院有限公司

１ＤＢ３７／Ｔ５２５４－２０２３

术标准》中建八局第一建设有限公司

《岩石耐磨性钢针法试验山东建投工程检测鉴定有限公司

２ＤＢ３７／Ｔ５２５３－２０２３

规程》青岛市勘察测绘研究院

山东省建筑科学研究院有限公司

３《水泥土检测技术标准》ＤＢ３７／Ｔ５２５５－２０２３

滨州市诚信建设工程检测有限公司

《民用地下空间装配式建山东省建筑科学研究院有限公司

４ＤＢ３７／Ｔ５２５６－２０２３

筑评价标准》济南市人防建筑设计研究院有限责任公司

《装配式空心板叠合剪力山东省建筑科学研究院有限公司

５ＤＢ３７／Ｔ５２５７－２０２３

墙结构技术规程》山东省建筑工程质量检验检测中心有限公司

６《假山工程技术标准》ＤＢ３７／Ｔ５２５８－２０２３济南园林开发建设集团有限公司

山东省建筑科学研究院有限公司

７《健康建筑评价标准》ＤＢ３７／Ｔ５２５９－２０２３

山东大卫国际建筑设计有限公司

山东省建筑科学研究院有限公司

８《绿色建材评价标准》ＤＢ３７／Ｔ５２６０－２０２３

青岛北苑环保建材有限公司

《装配式混凝土楼梯应用山东省建筑科学研究院有限公司

９ＤＢ３７／Ｔ５２６１－２０２３

技术标准》山东瑞坤装配式建筑科技有限公司

《地下成孔成槽质量检测山东鲁勘集团有限公司

１０ＤＢ３７／Ｔ５２６２－２０２３

技术标准》山东建筑大学

《民用建筑氡检测与防治山东省建筑科学研究院有限公司

１１ＤＢ３７／Ｔ５２６３－２０２３

技术标准》中建八局第一建设有限公司

《民用建筑工程室内环境山东省建筑科学研究院有限公司

１２ＤＢ３７／Ｔ５１２０－２０２３

污染控制标准》济南市工程质量与安全中心

《智慧灯杆工程建设标中国铁塔股份有限公司山东省分公司

１３ＤＢ３７／Ｔ５２６４－２０２３

准》济南市市政工程设计研究院（集团）有限责任公司

《城市道路混凝土箱涵技济南市市政工程设计研究院（集团）有限责任公司

１４ＤＢ３７／Ｔ５２６５－２０２３

术标准》济南黄河路桥建设集团有限公司

《城市道路隧道工程设计山东省交通规划设计院集团有限公司

１５ＤＢ３７／Ｔ５２６６－２０２３

标准》济南城建集团有限公司

《钢丝网架（片）板现浇

山东省住房和城乡建设发展研究院

１６混凝土复合保温体系应ＤＢ３７／Ｔ５２６７－２０２３

山东省中工质量检验检测有限公司

用技术标准》

前言

根据山东省住房和城乡建设厅、山东省市场监督管理局《关于

印发２０２０年第一批山东省工程建设标准制订、修订计划的通知》

（鲁建标字〔２０２０〕１１号），山东省住房和城乡建设发展研究院会同

有关单位广泛调查研究，认真总结实践经验，参考有关国家、行业

标准和国内外研究成果，结合我省工程实际，并在广泛征求意见的

基础上，对原山东省工程建设标准《ＩＰＳ现浇混凝土剪力墙自保温

体系应用技术规程》ＤＢＪ／Ｔ１４－０８８－２０１２进行了全面修订。

本标准的主要技术内容是：１．总则；２．术语；３．基本规定；４．体

系及组成材料；５．设计；６．施工；７．验收以及附录。

本标准修订的主要技术内容是：

１重新定义了钢丝网架（片）板现浇混凝土复合保温体系，

增加了不同构造形式的复合保温体系种类；

２补充了复合保温体系及其组成材料的性能指标要求；

３增加了复合保温体系应用于填充墙部位的构造设计要求；

４增加了复合保温体系应用于装配式建筑工程的设计和评

价要求；

５补充了不同构造形式复合保温体系的设计节点构造做法

和施工关键工序要点。

本标准由山东省住房和城乡建设厅负责管理，由山东省住房

和城乡建设发展研究院负责具体技术内容的解释。请各单位在执

行本标准过程中，注意总结经验、积累资料，如有意见和建议请反

馈至山东省住房和城乡建设发展研究院（济南市卧龙路１２８号，邮

编２５００２４，联系电话０５３１－５１７６５５８３，ｓｊｓｙｆｚｈ＠１６３．ｃｏｍ），以供今后

修订时参考。

主编单位：山东省住房和城乡建设发展研究院

山东省中工质量检验检测有限公司

参编单位：山东睿利特新能源科技有限公司

山东龙新节能科技有限公司

山东创建新型建材有限公司

济南捷源新材料有限公司

河南省德嘉丽科技集团有限公司

济南三艾实业有限公司

中海筑工（山东）建工科技有限公司

潍坊晨琳经贸股份有限公司

主要起草人：王洪飞朱传晟张少红薛小川周楠楠

付茂强何兆晶王锟赵贵辉杨久国

王成霞谭建华刘启明杜兵由明通

苏雷董?王迎兵张珑宋杨

于建伟郭安升宋奎轩马杰甄立军

王超孙占花闫欣周志强杨志琛

张松荆成岳琦邢金越刘润晗

刘振王伟伟王正德赵成李浩民

王慧吴学松李万春侯仰志乔一洋

窦立学赵健曹利军刘荣军谷丰吉

杨凤缓侯志强韩建民吕秀玲栾林

刘延涛陈法友李传河段江生王志明

刘彬陈修华姜立松辛柱斌梁化棠

王坤潘领军张长谦李效伟王波

魏振刚齐万胜李刚

主要审查人：杨玉忠栾景阳王春堂嵇飙李国忠

张晓君张海燕许红升万成粮

目次

１总则!!!!!!!!!!!!!!!!!!!!!!!１

２术语!!!!!!!!!!!!!!!!!!!!!!!２

３基本规定!!!!!!!!!!!!!!!!!!!!!４

４体系及组成材料!!!!!!!!!!!!!!!!!!６

４．１钢丝网架（片）板保温体系!!!!!!!!!!!!!６

４．２钢丝网架（片）保温板!!!!!!!!!!!!!!!８

４．３其他材料!!!!!!!!!!!!!!!!!!!１３

５设计!!!!!!!!!!!!!!!!!!!!!!!１６

５．１节能设计!!!!!!!!!!!!!!!!!!!１６

５．２结构设计!!!!!!!!!!!!!!!!!!!１６

５．３构造要求!!!!!!!!!!!!!!!!!!!１７

６施工!!!!!!!!!!!!!!!!!!!!!!!２２

６．１一般规定!!!!!!!!!!!!!!!!!!!２２

６．２施工准备!!!!!!!!!!!!!!!!!!!２３

６．３施工工艺流程及要点!!!!!!!!!!!!!!!２４

７验收!!!!!!!!!!!!!!!!!!!!!!!２７

７．１一般规定!!!!!!!!!!!!!!!!!!!２７

７．２主控项目!!!!!!!!!!!!!!!!!!!２８

７．３一般项目!!!!!!!!!!!!!!!!!!!２９

７．４分项工程验收!!!!!!!!!!!!!!!!!３１

附录Ａ钢丝网架（片）板保温体系主要组成材料出厂检验!３２

附录Ｂ钢丝网架（片）板保温体系组成材料和配套部品包装、

运输及贮存!!!!!!!!!!!!!!!!!３３

附录Ｃ网架保温板构造选用表!!!!!!!!!!!!３５

本标准用词说明!!!!!!!!!!!!!!!!!!!３７

引用标准名录!!!!!!!!!!!!!!!!!!!!３８

附：条文说明!!!!!!!!!!!!!!!!!!!!!４１

Ｃｏｎｔｅｎｔｓ

１Ｇｅｎｅｒａｌｐｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!!!!!１

２Ｔｅｒｍｓ!!!!!!!!!!!!!!!!!!!!!!!２

３Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!!!４

４Ｓｙｓｔｅｍａｎｄｃｏｎｓｔｉｔｕｅｎｔｍａｔｅｒｉａｌｓ!!!!!!!!!!!!６

４．１Ｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍ!!!!６

４．２Ｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）ｂｏａｒｄ!!!!!!!!!!!８

４．３Ｏｔｈｅｒｍａｔｅｒｉａｌｓ!!!!!!!!!!!!!!!!!１３

５Ｄｅｓｉｇｎ!!!!!!!!!!!!!!!!!!!!!!１６

５．１Ｅｎｅｒｇｙｓａｖｉｎｇｄｅｓｉｇｎ!!!!!!!!!!!!!!!１６

５．２Ｓｔｒｕｃｔｕｒａｌｄｅｓｉｇｎ!!!!!!!!!!!!!!!!１６

５．３Ｃｏｎｓｔｒｕｃｔｉｏｎａｌｒｅｑｕｉｒｅｍｅｎｔ!!!!!!!!!!!!!１７

６Ｃｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!!!!!!!!!!２２

６．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!!２２

６．２Ｃｏｎｓｔｒｕｃｔｉｏｎｐｒｅｐａｒａｔｉｏｎ!!!!!!!!!!!!!!２３

６．３Ｃｏｎｓｔｒｕｃｔｉｏｎｐｒｏｃｅｓｓａｎｄｋｅｙｐｏｉｎｔｓ!!!!!!!!!!２４

７Ｑｕａｌｉｔｙａｃｃｅｐｔａｎｃｅ!!!!!!!!!!!!!!!!!２７

７．１Ｇｅｎｅｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!!２７

７．２Ｄｏｍｉｎａｎｔｉｔｅｍｓ!!!!!!!!!!!!!!!!!２８

７．３Ｇｅｎｅｒａｌｉｔｅｍｓ!!!!!!!!!!!!!!!!!２９

７．４Ａｃｃｅｐｔａｎｃｅｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!３１

ＡｐｐｅｎｄｉｘＡＦａｃｔｏｒｙｉｎｓｐｅｃｔｉｏｎｏｆｔｈｅｍａｉｎｍａｔｅｒｉａｌｓｏｆｔｈｅｒｍａｌ

ｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍｗｉｔｈｉｎｔｈｅｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ

（ｓｌｉｃｅ）ｂｏａｒｄ!!!!!!!!!!!!!!!３２

ＡｐｐｅｎｄｉｘＢＰａｃｋａｇｉｎｇ，ｔｒａｎｓｐｏｒｔａｔｉｏｎ，ａｎｄｓｔｏｒａｇｅｏｆｔｈｅｃｏｍｐｏｎｅｎｔｓ

ａｎｄｓｕｐｐｏｒｔｉｎｇｐａｒｔｓｏｆｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）

ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍ!!!!!!!!!!３３

ＡｐｐｅｎｄｉｘＣＳｅｌｅｃｔｉｏｎｔａｂｌｅｆｏｒｓｔｒｕｃｔｕｒｅｏｆｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ

ｂｏａｒｄ!!!!!!!!!!!!!!!!!!３５

Ｅｘｐｌａｎａｔｉｏｎｏｆｗｏｒｄｉｎｇｉｎｔｈｉｓｓｔａｎｄａｒｄ!!!!!!!!!!３７

Ｌｉｓｔｏｆｑｕｏｔｅｄｓｔａｎｄａｒｄｓ!!!!!!!!!!!!!!!!３８

Ａｄｄｉｔｉｏｎ：Ｅｘｐｌａｎａｔｉｏｎｏｆｐｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!４１

１总则

１．０．１为规范钢丝网架（片）板现浇混凝土复合保温体系在建筑

工程中的应用，保证工程质量，做到安全适用、技术先进、绿色低

碳、经济合理，制定本标准。

１．０．２本标准适用于山东省行政区域内抗震设防烈度８度及８

度以下，新建和扩建民用与工业建筑现浇混凝土墙体保温工程。

１．０．３钢丝网架（片）板现浇混凝土复合保温体系工程的设计、施

工及验收除执行本标准外，尚应符合国家和山东省现行有关标准

的规定。

１

２术语

２．０．１建筑保温与结构一体化技术ｉｎｔｅｇｒａｔｉｏｎｔｅｃｈｎｏｌｏｇｙｏｆａｒ

ｃｈｉｔｅｃｔｕｒａｌｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎａｎｄｓｔｒｕｃｔｕｒｅ

集建筑保温功能与墙体围护功能于一体，墙体不需要另行采

取保温措施即可满足现行建筑节能标准要求的节能技术体系。

２．０．２钢丝网架（片）板现浇混凝土复合保温体系ｃａｓｔ－ｉｎ－

ｐｌａｃｅｃｏｎｃｒｅｔｅｃｏｍｐｏｓｉｔｅｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍｗｉｔｈｉｎｓｔｅｅｌｗｉｒｅ

ｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）ｂｏａｒｄ

以工厂预制的钢丝网架（片）保温板为保温层，置于两侧模板

之间规定位置，并设置支撑拉结件作为连接件，保温层两侧同时浇

筑混凝土形成的剪力墙复合保温系统和填充墙复合保温系统的统

称，简称钢丝网架（片）板保温体系。根据采用钢丝网架（片）保温

板种类不同，分为钢丝网架板保温体系和钢丝网片组合板保温体

系。

２．０．３钢丝网架（片）保温板ｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅ（ｓｌｉｃｅ）ｉｎｓｕｌａ

ｔｉｏｎｂｏａｒｄ

钢丝网架保温板和钢丝网片组合保温板的统称。

２．０．４钢丝网架保温板ｓｔｅｅｌｗｉｒｅｍｅｓｈｆｒａｍｅｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎ

ｂｏａｒｄ

将起构造作用的镀锌钢丝网片与穿透保温芯材的镀锌钢丝通

过自动化生产线焊接而成的三维空间网架保温板，简称网架保温

板。根据钢丝网片数量，分为单面网架保温板和双面网架保温板。

２．０．５钢丝网片组合保温板ｗｉｒｅｍｅｓｈｓｌｉｃｅｃｏｍｐｏｓｉｔｅｉｎｓｕｌａｔｉｏｎ

ｂｏａｒｄ

２

将起构造作用的镀锌钢丝网片通过限位固定件与保温芯材共

同组合而成的保温板，简称网片组合保温板。根据钢丝网片数量，

分为单面网片组合保温板和双面网片组合保温板。

２．０．６防护层ｐｒｏｔｅｃｔｉｖｅｌａｙｅｒ

保温芯材外侧或内外两侧，起防护作用的混凝土构造层。

２．０．７保温芯材ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｃｏｒｅｍａｔｅｒｉａｌ

钢丝网架（片）保温板中所使用的保温板材。

２．０．８钢丝网片ｓｔｅｅｌｗｉｒｅｍｅｓｈｓｌｉｃｅ

采用纵向钢丝和横向钢丝分别以一定的间距排列且互成直

角、交叉点焊接在一起的镀锌网片。

２．０．９腹丝ｂｅｌｌｙｗｉｒｅ

网架保温板中按预定夹角穿透保温芯材，与钢丝网片焊接的

镀锌钢丝。

２．０．１０限位固定件ｓｔｅｅｌｗｉｒｅｍｅｓｈｌｉｍｉｔｓｕｐｐｏｒｔｆｉｘｉｎｇｓ

将镀锌钢丝网片固定于保温芯材表面，起卡固钢丝网片和限

制保温芯材与钢丝网片间距离的专用固定件。

２．０．１１支撑拉结件ｓｕｐｐｏｒｔｉｎｇｔｉｅｐｉｅｃｅｓ

用于拉结钢丝网架（片）保温板内外侧混凝土层，并在施工过

程中起支撑两侧模板作用的专用连接件，主要由拉结钢筋和两端

塑料防护件组成。

２．０．１２界面砂浆ｉｎｔｅｒｆａｃｅｔｒｅａｔｉｎｇｍｏｒｔａｒ

由水泥、砂、高分子聚合物材料以及添加剂为主要材料配置而

成，用以改善钢丝网架（片）保温板表面粘结性能，同时提高保温

芯材在运输、堆放和施工过程中防火性能的聚合物水泥砂浆。

３

３基本规定

３．０．１钢丝网架（片）板保温体系应通过体系型式检验，钢丝网架

（片）保温板、支撑拉结件等主要组成材料应统一配套使用；工程

设计应选用适宜的钢丝网架（片）板保温体系，不得更改体系构造

和主要组成材料。

３．０．２钢丝网架（片）板保温体系在长期自重荷载、风荷载、地震

作用、室外气候长期反复作用和结构部分变形等作用下整体结构

应安全可靠，正常使用状态下不应产生有害变形和破坏。

３．０．３钢丝网架（片）板保温体系的防火设计应符合现行国家标

准《建筑防火通用规范》ＧＢ５５０３７和《建筑设计防火规范》

ＧＢ５００１６的相关规定。

３．０．４钢丝网架（片）板保温体系的隔声设计应符合现行国家标

准《民用建筑隔声设计规范》ＧＢ５０１１８的相关规定。

３．０．５钢丝网架（片）板保温体系的防水设计应符合现行国家标

准《建筑与市政工程防水通用规范》ＧＢ５５０３０的相关规定。

３．０．６钢丝网架（片）板保温体系的保温、隔热、防潮设计应符合

现行国家标准《民用建筑热工设计规范》ＧＢ５０１７６的相关规定。

３．０．７钢丝网架（片）板保温体系采用高精度模板形成组合技术

体系的，可按照装配式建筑进行设计和评价。高精度模板支撑系

统的设计应符合现行行业标准《建筑施工模板安全技术规范》

ＪＧＪ１６２和《组合铝合金模板工程技术规程》ＪＧＪ３８６的相关规定，

装配式建筑的评价应符合国家和山东省现行有关标准的规定。

３．０．８钢丝网架（片）板保温体系在正确使用和正常维护条件下，

设计工作年限宜与结构墙体相同。

４

３．０．９钢丝网架（片）板保温体系宜采用涂装饰面，也可采用面砖

饰面。

５

４体系及组成材料

４．１钢丝网架（片）板保温体系

４．１．１钢丝网架（片）板保温体系构造应符合下列规定：

１钢丝网架板保温体系基本构造见表４．１．１－１和表４．１．１－２。

表４．１．１－１剪力墙复合保温系统基本构造

构造材料构造示意图

１基层墙体现浇钢筋混凝土

２保温层单面网架保温板

３防护层５０ｍｍ／６０ｍｍ厚现浇混凝土

４定位连接件支撑拉结件

５支撑定位件限位固定件或混凝土垫块

６找平层（必要时）专用找平砂浆或保温浆料

７外饰面层涂装饰面或面砖饰面

表４．１．１－２填充墙复合保温系统基本构造

构造材料构造示意图

１防护层６０ｍｍ厚现浇混凝土

２保温层双面网架保温板

３防护层６０ｍｍ厚现浇混凝土

４支撑定位件限位固定件或混凝土垫块

５找平层（必要时）专用找平砂浆或保温浆料

６外饰面层涂装饰面或面砖饰面

６

２钢丝网片组合板保温体系基本构造见表４．１．１－３和表

４．１．１－４。

表４．１．１－３剪力墙复合保温系统基本构造

构造材料构造示意图

１基层墙体现浇钢筋混凝土

２保温层单面网片组合保温板

３防护层５０ｍｍ／６０ｍｍ厚现浇混凝土

４定位连接件限位固定件和支撑拉结件

５找平层（必要时）专用找平砂浆或保温浆料

６外饰面层涂装饰面或面砖饰面

表４．１．１－４填充墙复合保温系统基本构造

构造材料构造示意图

１防护层６０ｍｍ厚现浇混凝土

２保温层双面网片组合保温板

３防护层６０ｍｍ厚现浇混凝土

４定位连接件限位固定件和支撑拉结件

５找平层（必要时）专用找平砂浆或保温浆料

６外饰面层涂装饰面或面砖饰面

４．１．２钢丝网架（片）板保温体系的性能指标应符合表４．１．２的

规定。

表４．１．２钢丝网架（片）板保温体系性能要求

项目单位性能要求试验方法

复合墙体热阻（ｍ２·Ｋ）／Ｗ符合设计要求ＧＢ／Ｔ１３４７５

空气声计权隔声量ｄＢ≥４５ＧＢ／Ｔ１９８８９．３

耐火极限ｈ≥２．００ＧＢ／Ｔ９９７８．１

注：当设计有要求时，钢丝网架（片）板保温体系检测空气声计权隔声量和耐火极限。

７

４．２钢丝网架（片）保温板

４．２．１钢丝网架（片）保温板基本构造应符合下列规定：

１单面网架保温板由单面钢丝网片、保温芯材、腹丝构成，基

本构造见图４．２．１－１；

（ａ）平面图（ｂ）剖面图

图４．２．１－１单面网架保温板构造示意图

１－保温芯材；２－钢丝网片（以７５ｍｍ×７５ｍｍ示意）；３－腹丝

双面网架保温板由双面钢丝网片、保温芯材、腹丝构成，基本

构造见图４．２．１－２。

（ａ）平面图（ｂ）剖面图

图４．２．１－２双面网架保温板构造示意图

１－保温芯材；２－钢丝网片（以７５ｍｍ×７５ｍｍ示意）；３－腹丝

８

２单面网片组合保温板由单面钢丝网片、保温芯材、限位固

定件构成，基本构造见图４．２．１－３；

图４．２．１－３单面网片组合保温板构造示意图

１－保温芯材；２－钢丝网片（以７５ｍｍ×７５ｍｍ示意）；３－限位固定件

双面网片组合保温板由双面钢丝网片、保温芯材和具有双面

支撑作用的限位固定件构成，基本构造见图４．２．１－４。

图４．２．１－４双面网片组合保温板构造示意图

１－保温芯材；２－钢丝网片（以７５ｍｍ×７５ｍｍ示意）；３－限位固定件

４．２．２钢丝网架（片）保温板规格尺寸应符合表４．２．２的规定。

表４．２．２钢丝网架（片）保温板主要规格尺寸（ｍｍ）

长度宽度保温芯材厚度

２９００，３０００，３１００，３６００６００，１２００由节能设计计算确定

注：其他规格尺寸按设计、施工要求制作。

４．２．３钢丝网架（片）保温板尺寸允许偏差应符合表４．２．３的规

定。

９

表４．２．３钢丝网架（片）保温板尺寸允许偏差（ｍｍ）

项目尺寸允许偏差试验方法

宽度±５

长度±５

ＧＢ／Ｔ２６５４０

＋２．０

保温芯材厚度

－０．０

两对角线差≤１０

钢丝网片局部翘曲≤５ＪＣ６２３

４．２．４钢丝网架（片）保温板的外观质量应符合表４．２．４的规定。

表４．２．４钢丝网架（片）保温板外观质量要求

项目质量要求试验方法

板面平整，不得有明显翘曲、变形；保温芯材不得掉

角、破损；当涂覆界面砂浆时，应涂覆均匀，不得有

外观质量

漏涂漏喷；限位固定件应布设均匀，与保温芯材、钢

丝网片固定牢固

沿板长方向保温芯材的对接不应多于两处，且对接ＧＢ／Ｔ２６５４０

保温芯材对接

处需要用胶粘剂粘结牢固

钢丝网片网面平整，网孔均匀，色泽一致，无机械损

钢丝网片及

伤，焊点区以外不允许钢丝锈点；钢丝镀锌层均匀，

腹丝

无漏镀露铁缺陷

注：限位固定件质量要求适用于网片组合保温板；腹丝质量要求适用于网架保温板。

４．２．５钢丝网架（片）保温板的技术要求应符合表４．２．５－１和表

４．２．５－２的规定。

表４．２．５－１网架保温板技术要求

项目技术要求试验方法

钢丝网片与单面网架保温板：３５ｍｍ／４５ｍｍ±５ｍｍ；

保温芯材间距双面网架保温板：４５ｍｍ±５ｍｍ

腹丝穿透保温芯材穿透保温芯材挑头距保温芯材板面垂直

露出长度距离≥４０ｍｍ

腹丝与钢丝网片

＞５２０ＮＧＢ／Ｔ２６５４０

焊点抗拉力

腹丝与钢丝网片应不大于３％，且钢丝网片周边２００ｍｍ内

焊点漏焊率应无漏焊、脱焊、虚焊

钢丝网片板边钢丝挑头≤６ｍｍ；

钢丝挑头

腹丝挑头≤５ｍｍ

１０

续表４．２．５－１

项目技术要求试验方法

钢丝直径３．００ｍｍ±０．０６ｍｍＧＢ／Ｔ２６５４０

抗拉强度≥５５０Ｎ／ｍｍ２ＧＢ／Ｔ２２８．１

弯曲试验≥６（１８０°／次）ＧＢ／Ｔ２３８

镀锌层质量＞９０ｇ／ｍ２ＧＢ／Ｔ１８３９

钢丝网片钢丝网片网孔尺寸为５０ｍｍ×５０ｍｍ／

网孔尺寸

７５ｍｍ×７５ｍｍ；经向网孔允许偏差范围±

允许偏差

５％，纬向网孔偏差范围±２％

ＧＢ／Ｔ２６５４０

焊点抗拉力＞５２０Ｎ

≤０．８％，且不应集中在一处，

焊点漏焊率

连续脱焊点不应多于２处

直径３．００ｍｍ±０．０６ｍｍＧＢ／Ｔ２６５４０

抗拉强度≥５５０Ｎ／ｍｍ２

ＧＢ／Ｔ２２８．１

断后伸长率≥２％

弯曲试验≥６（１８０°／次）ＧＢ／Ｔ２３８

镀锌层质量＞９０ｇ／ｍ２ＧＢ／Ｔ１８３９

腹丝

钢丝网片网孔尺寸５０ｍｍ×５０ｍｍ：

同方向相邻１００ｍｍ／１５０ｍｍ±５．０ｍｍ

腹丝中心距钢丝网片网孔尺寸７５ｍｍ×７５ｍｍ：

ＧＢ／Ｔ２６５４０

１５０ｍｍ±５．０ｍｍ

同方向相邻
