YS/T 859-2013 直线型超弹性钛镍合金棒、丝材

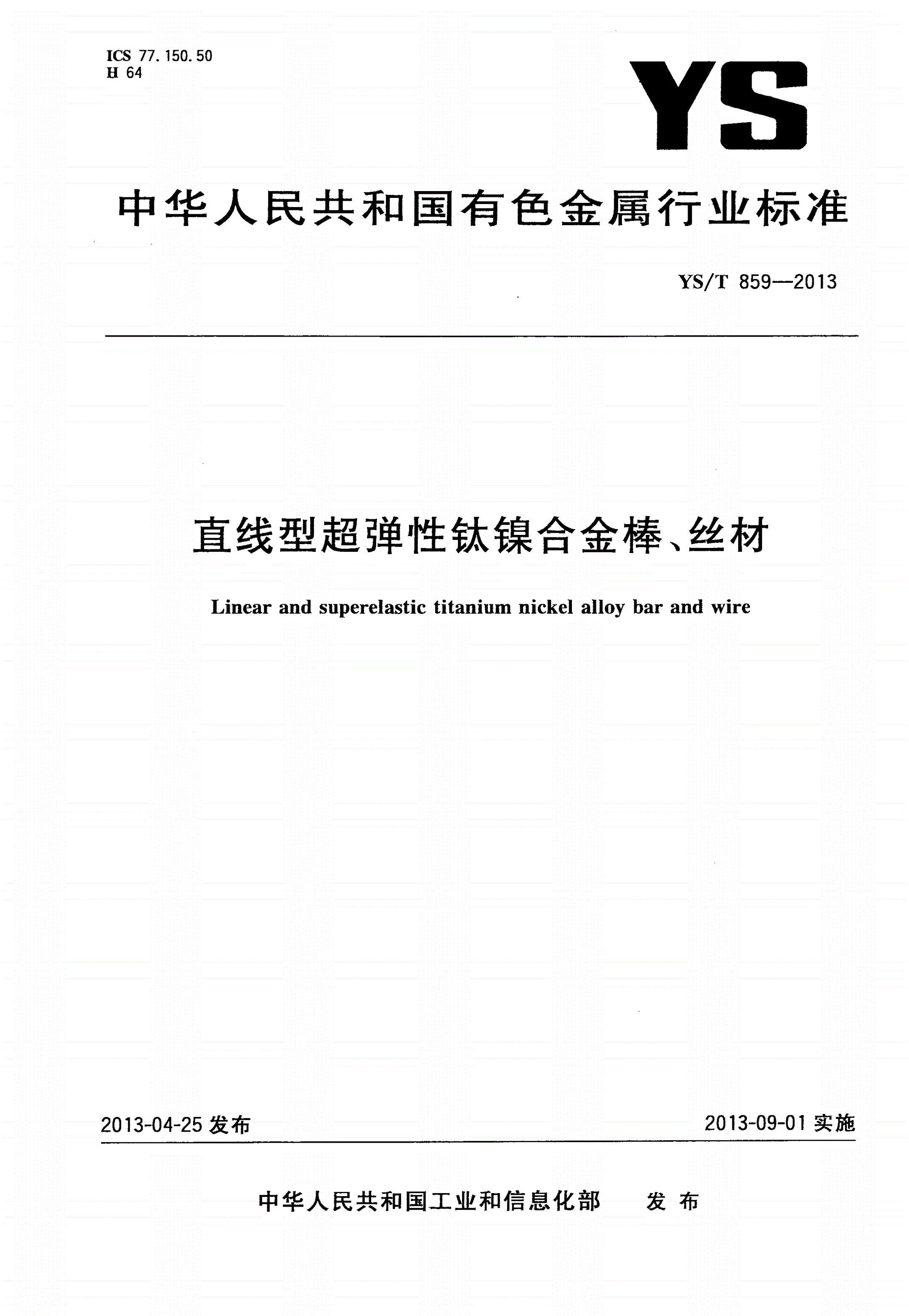

ICS77.150.50

H64

中华人民共和国有色金属行业标准

/—

YST8592013

、

直线型超弹性钛镍合金棒丝材

Linearandsuerelastictitaniumnickelallobarandwire

py

ㅤㅤㅤㅤ

2013-04-25发布2013-09-01实施

中华人民共和国工业和信息化部发布

/—

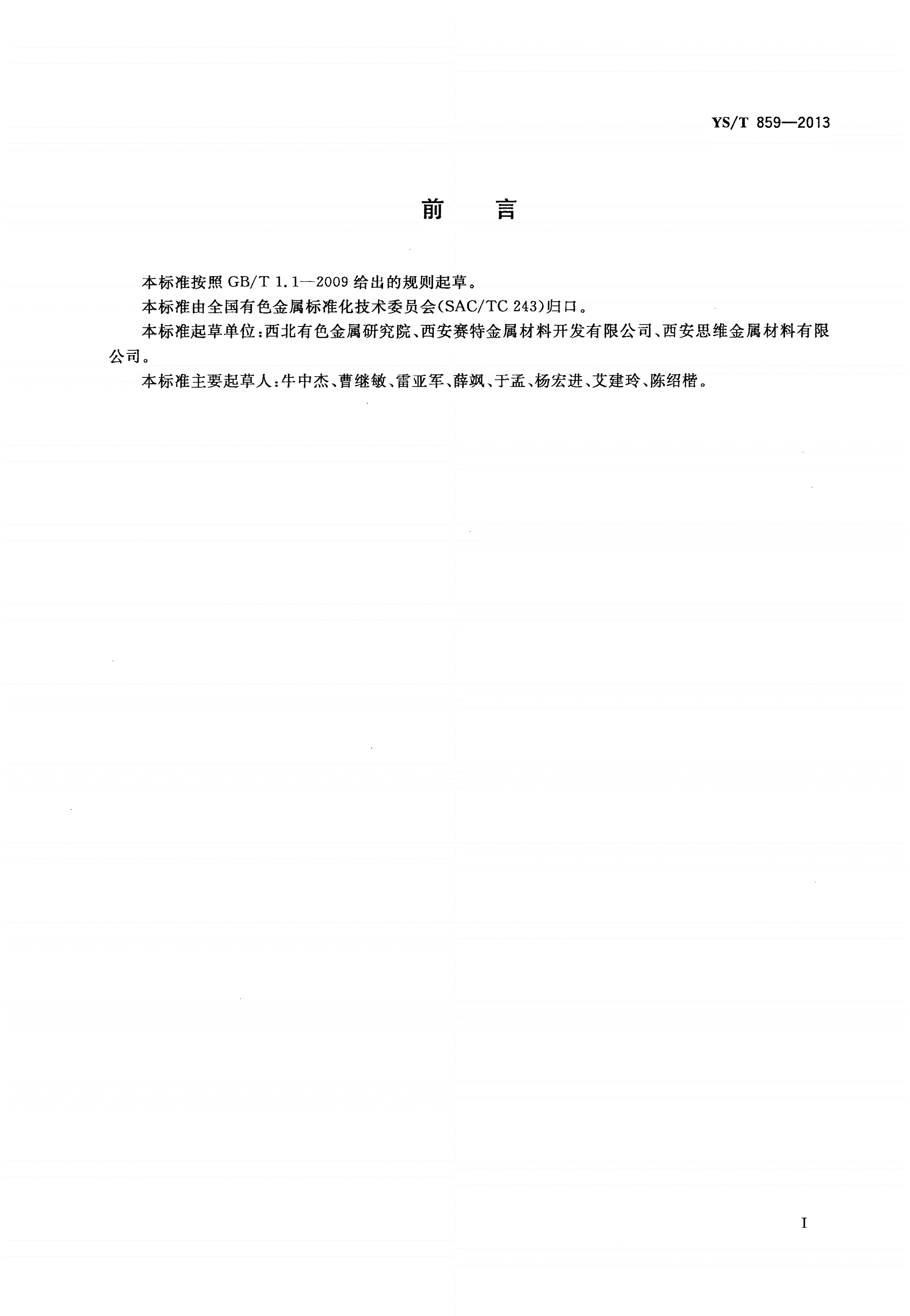

YST8592013

、

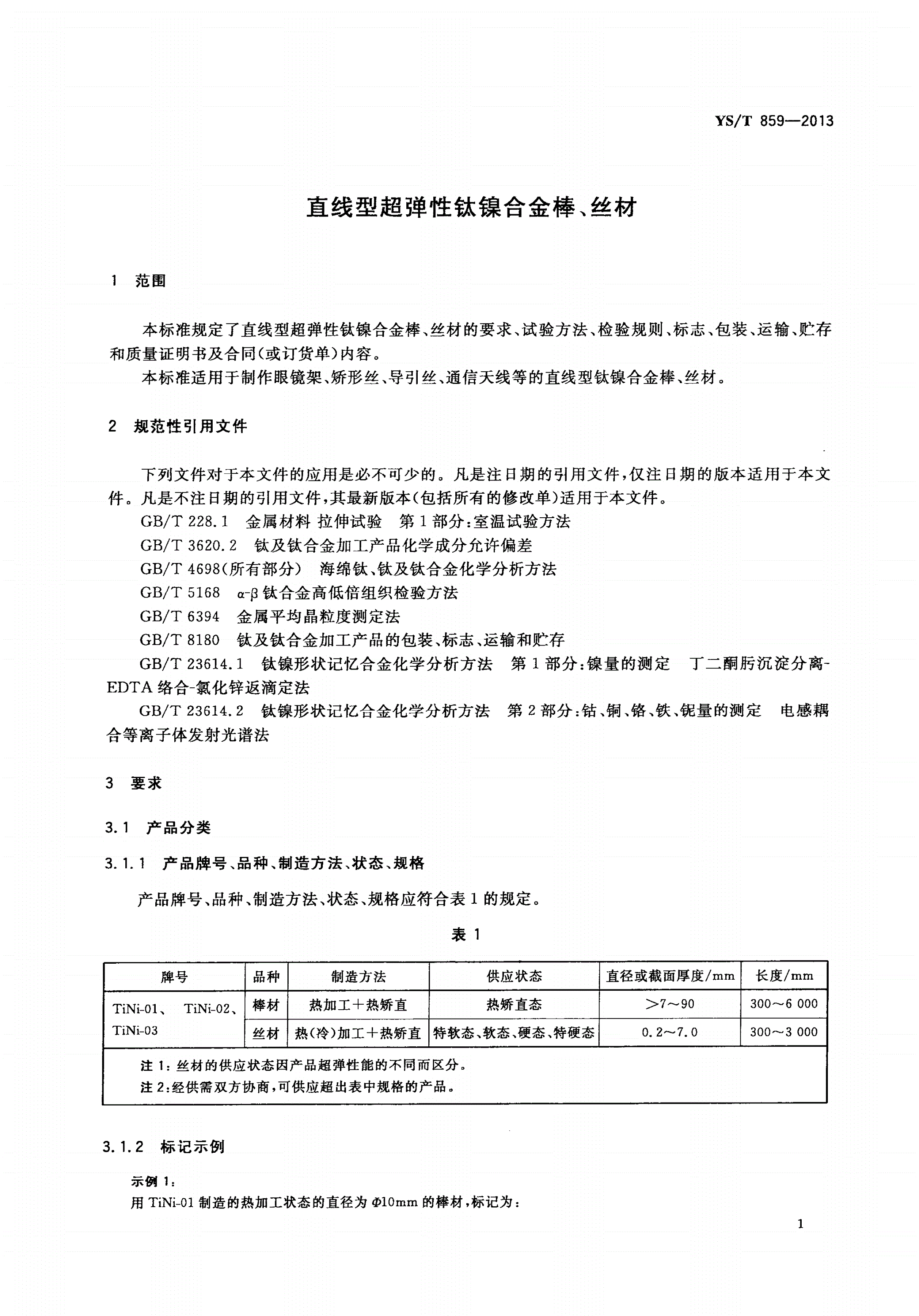

直线型超弹性钛镍合金棒丝材

1范围

、、、、、、、

本标准规定了直线型超弹性钛镍合金棒丝材的要求试验方法检验规则标志包装运输贮存

()。

和质量证明书及合同或订货单内容

、、、、。

本标准适用于制作眼镜架矫形丝导引丝通信天线等的直线型钛镍合金棒丝材

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/:

金属材料拉伸试验第部分室温试验方法

GBT228.11

/钛及钛合金加工产品化学成分允许偏差

GBT3620.2

/()、

GBT4698所有部分海绵钛钛及钛合金化学分析方法

/钛合金高低倍组织检验方法

GBT5168α-

β

/金属平均晶粒度测定法

GBT6394

/、、

GBT8180钛及钛合金加工产品的包装标志运输和贮存

/:

钛镍形状记忆合金化学分析方法第部分镍量的测定丁二酮肟沉淀分离

GBT23614.11-

ㅤㅤㅤㅤ

络合氯化锌返滴定法

EDTA-

/:、、、、

钛镍形状记忆合金化学分析方法第部分钴铜铬铁铌量的测定电感耦

GBT23614.22

合等离子体发射光谱法

3要求

3.1产品分类

、、、、

3.1.1产品牌号品种制造方法状态规格

、、、、。

产品牌号品种制造方法状态规格应符合表的规定

1

表1

牌号品种制造方法供应状态直径或截面厚度/mm长度/mm

棒材热加工热矫直热矫直态

+>7~90300~6000

、、

TiNi01TiNi02

--

TiNi03

-()、、、

丝材热冷加工热矫直特软态软态硬态特硬态

+0.2~7.0300~3000

:。

注丝材的供应状态因产品超弹性能的不同而区分

1

:,。

注经供需双方协商可供应超出表中规格的产品

2

3.1.2标记示例

示例1:

制造的热加工状态的直径为,:

用TiNi01Φ10mm的棒材标记为

-

1

/—

YST8592013

棒热矫直态/—

TiNi01Φ10YST××××××××

-

示例2:

用TiNi03制造的硬态的直径为Φ1.2mm的丝材标记为:

-

丝硬态/—

TiNi03Φ1.2YST××××××××

-

3.2化学成分

产品的化学成分应符合表的规定。

3.2.12

表2%

杂质含量

主成分其他元素

牌号不大于

TiNiCrVCHO+N单个总和

TiNi01余量54.5~57.0——0.0700.0050.070<0.1<0.4

-

TiNi02余量54.5~57.00.2~0.6—0.0700.0050.070<0.1<0.4

-

TiNi03余量54.5~57.0—0.4~0.80.0700.0050.070<0.1<0.4

-

:,。

注钛含量用差减法进行不需分析

1

::、、、、()。,,

注2其他元素一般包括CoCuCrFeNb主成分中有该元素时除外产品出厂时供方可不检验其他元素

需方要求并在合同中注明时予以检验。

3.2.2需方从产品上取样进行化学成分复验时,、、、、成分允许偏差应符合/的

CrVCHO+NGBT3620.2

规定,成分允许偏差为。

Ni±0.5%

3.3尺寸允许偏差ㅤㅤㅤㅤ

产品的直径或截面厚度允许偏差应符合表的规定。

3.3.13

表3单位为毫米

直径或截面厚度允许偏差直径或截面厚度允许偏差

>7~10±0.15>0.2~2.0±0.01

>10~20±0.20>2.0~3.0±0.03

>20~50±0.40>3.0~4.0±0.05

>50~90±0.60>4.0~7.0±0.10

,,

3.3.2产品定尺的长度应在其不定尺长度范围内棒材定尺的长度允许偏差为+20m
