MH/T 1049-2012 飞机喷洒设备设计规范

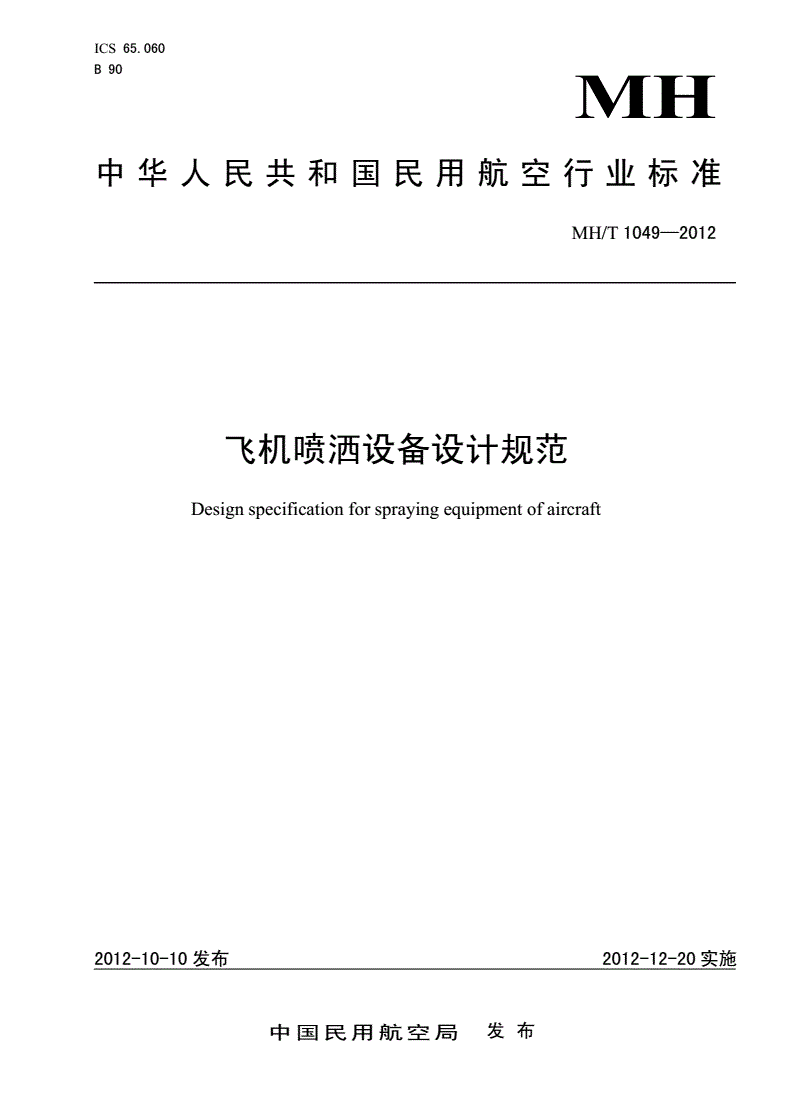

ICS65.060

B90

MH

中华人民共和国民用航空行业标准

MH/T1049—2012

飞机喷洒设备设计规范

Designspecificationforsprayingequipmentofaircraft

2012-10-10发布2012-12-20实施

中国民用航空局发布

MH/T1049—2012

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由中国民用航空局运输司提出。

本标准由中国民用航空局航空器适航审定司批准立项。

本标准由中国民航科学技术研究院归口。

本标准起草单位：中国民用航空局第二研究所。

本标准主要起草人：朱传银、靳军号、丁文立、王秉玺、李友和、张明辉、周凤娥。

MH

I

MH/T1049—2012

飞机喷洒设备设计规范

1范围

本标准规定了飞机喷洒设备的设计、标志、包装及贮存要求。

本标准适用于飞机喷洒设备设计、改进及验收。

2术语和定义

下列术语和定义适用于本文件。

2.1

喷洒控制阀spraycontrolvalve

安装在喷洒系统主管路上，用于调整喷液压力和流量的装置。

2.2

防晃隔板anti-shakebaffle

用于减小药液箱内的药液剧烈晃动的装置。

2.3

风车windwheel

将风的动能转化为液泵旋转机械能的动力部件。

2.4

防滴装置anti–dripdevice

在流往雾化器的液流被截断以后，防止液体从雾化器流出或滴落的装置。

注：该装置通常安装在喷头体内。

2.5

回吸装置suck-backdevice

喷洒作业时，在喷洒系统关闭后，利用回吸作用在喷杆中产生负压，阻止药液继续排放的装置。

2.6

喷头nozzle

将喷液雾化形成雾滴的装置。

2.7

旋转雾化器rotaryatomizer
