ICS91.060

/

Q7079

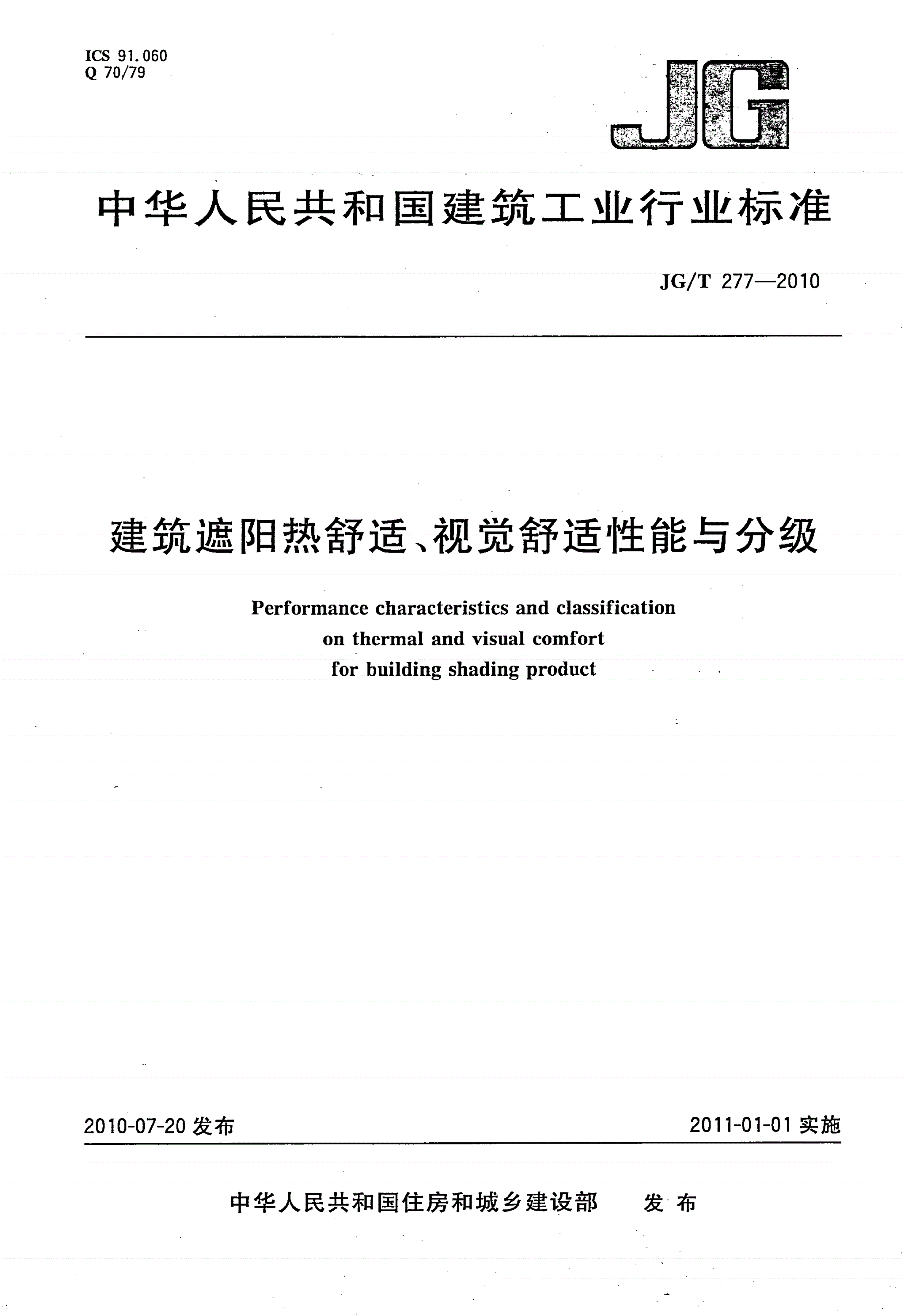

中华人民共和国建筑工业行业标准

/—

JGT2772010

、

建筑遮阳热舒适视觉舒适性能与分级

Performancecharacteristicsandclassification

onthermalandvisualcomfort

ㅤㅤㅤㅤ

forbuildinshadinroduct

ggp

2010-07-20发布2011-01-01实施

中华人民共和国住房和城乡建设部发布

/—

JGT2772010

、

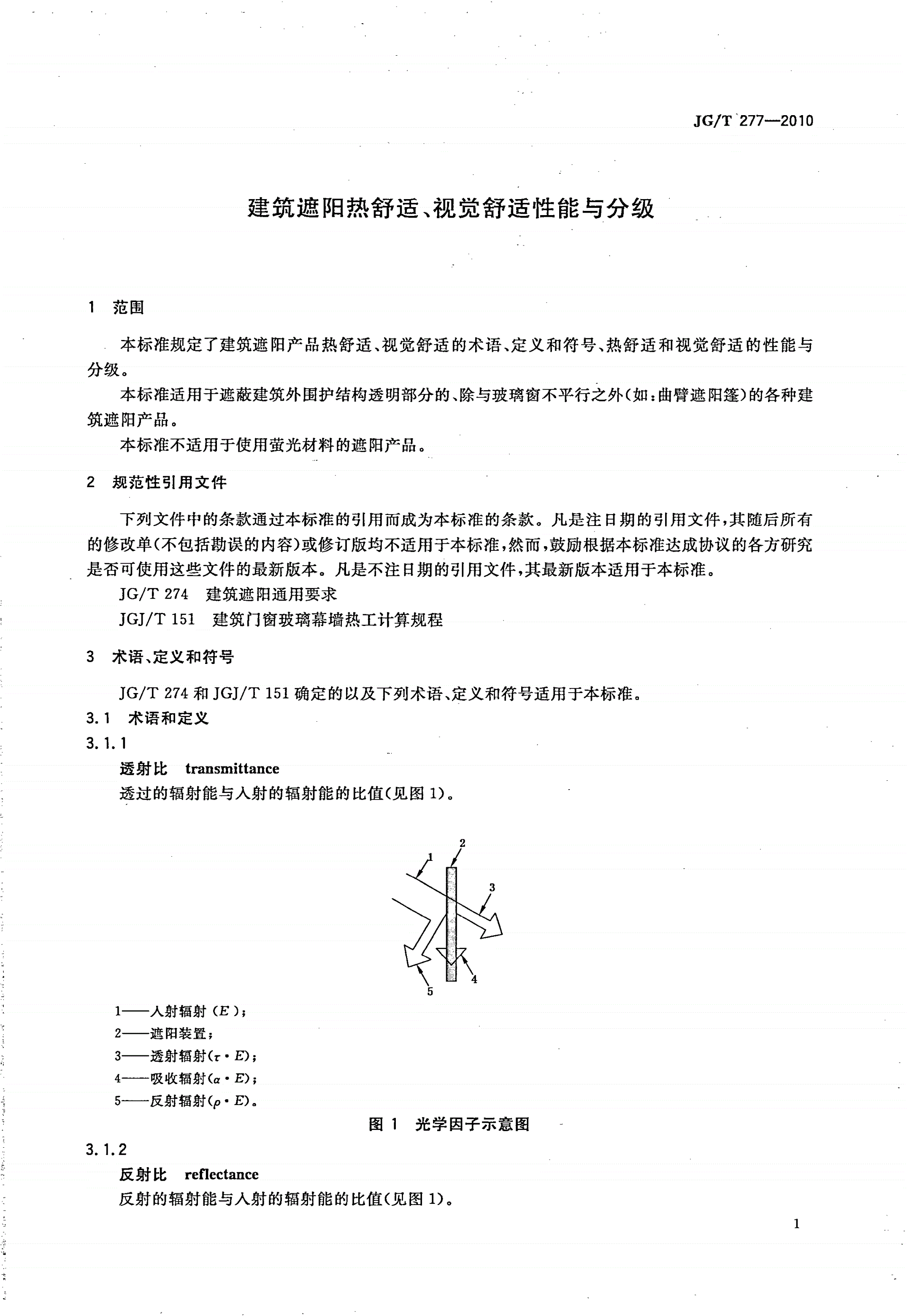

建筑遮阳热舒适视觉舒适性能与分级

1范围

、、、

本标准规定了建筑遮阳产品热舒适视觉舒适的术语定义和符号热舒适和视觉舒适的性能与

分级。

、(:)

本标准适用于遮蔽建筑外围护结构透明部分的除与玻璃窗不平行之外如曲臂遮阳篷的各种建

筑遮阳产品。

本标准不适用于使用萤光材料的遮阳产品。

2规范性引用文件

。,

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

(),,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

。,。

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

/建筑遮阳通用要求

JGT274

/建筑门窗玻璃幕墙热工计算规程

JGJT151

、

3术语定义和符号

ㅤㅤㅤㅤ

//、。

和确定的以及下列术语定义和符号适用于本标准

JGT274JGJT151

3.1术语和定义

3.1.1

透射比transmittance

()。

透过的辐射能与入射的辐射能的比值见图1

———入射辐射();

1E

2———遮阳装置;

———透射辐射(·);

3τE

———吸收辐射(·);

4αE

———反射辐射(·)。

5ρE

图光学因子示意图

1

3.1.2

反射比reflectance

()。

反射的辐射能与入射的辐射能的比值见图1

1

/—

JGT2772010

3.1.3

吸收比absortance

p

()。

吸收的辐射能与入射的辐射能的比值见图1

3.1.4

入射角anleofincidence

g

()。

入射光线与入射表面法线之间的夹角见图2

3.1.5

高度角altitudeanle

g

()。

入射光线与入射水平面之间的夹角见图2

3.1.6

方位角azimuthanle

g

()。

入射光线在水平面上投影与入射表面法线之间的夹角见图2

ㅤㅤㅤㅤ

———入射光方向;

1

2———与遮阳装置和水平面垂直的法线面;

3———遮阳装置;

4———法线;

———方位角;

5

———入射角;

6

———高度角。

7

图2角的定义示意图

3.1.7

孔洞面积率oennesscoefficient

p

织物或遮阳百叶上的孔洞面积与其总面积的比值。

3.1.8

太阳能总透射比totalsolarenertransmittance

gy

通过窗户传入室内的太阳辐射与入射太阳辐射的比值。

3.1.9

遮阳系数shadincoefficient

g

、

玻璃窗和遮阳装置综合的太阳能总透射比与相同条件相同面积下的玻璃窗太阳能总透射比

tot

gg

的比值。

3.1.10

向室内侧的二次热传递系数secondarinternalheattransferfactor

y

通过玻璃窗和遮阳装置综合吸收的太阳辐射释放到室内的部分与入射太阳辐射的比值。

2

/—

JGT2772010

3.1.11

直射透射防护Protectionfromdirecttransmission

,。

通过遮阳产品遮蔽避免室内的人和环境直接遭受太阳辐射用遮阳产品与玻璃窗综合的直射-

直射太阳能透射比。

3.1.12

室内作业温度oerativetemerature

pp

。、

通过辐射和对流等方式使室内达到的相对均匀温度室内作业温度取决于室内温度空气流动速

度以及周围环境的表面温度。

3.1.13

眩光调节larecontrol

g

、,,

通过遮阳装置调节视野中的亮度分布范围或对比以降低视觉不舒适感提高观察细部和目标的

能力。

3.1.14

夜间私密性nihtrivac

gpy

,。

遮阳产品装置在完全伸展且关闭时正常照明状态下阻隔外部观察避免被外界透视的能力用法

向散射可见光透射比()和法向法向可见光透射比()两个参数组合表示。

,,

-τ-τ

vndifvnn

--

正常照明状态通常是指人或物体所在位置的照度值不大于300lx。外部观察是指外界观察者在距

()。

遮阳装置伸展且关闭5m远的地方辨别室内距该遮阳装置1m的人或物体的能力

3.1.15

透视外界能力visualcontactwiththeoutside

ㅤㅤㅤㅤ

。,

当遮阳装置完全伸展且关闭时在室内对外界透视的能力通常是指在有光的条件下当遮阳装置

,,。

完全伸展时观察者站在室内距离其1m处识别室外距该装置5m处的人或物的能力该能力受室

外不同光照条件的影响。

3.1.16

日光利用dalihtutilization

yg

,,。

日光利用是指在室内需要照明时调节遮阳装置以减少照明提高日光利用率的能力

、、、

遮阳装置日光利用的能力与其本身构造及内表面反射比房间的尺寸和形状窗户的尺寸和类型

建筑立面朝向等环境条件有关。

3.2符号

3.2.1光性能参数用如下符号表示:

———,();

太阳光特性指全部太阳光谱波长范围为条件下的特性

eλ300nm~2500nm

———,();

可见光特性指人眼敏感的标准光源波长范围为条件下的特性

vD65λ380nm~780nm

τ———透射比;

ρ———反射比;

α———吸收比。

3.2.2光辐射的几何分析用如下角标符号表示

———();

直射方向入射角可以是任一方向的固定值

dirθ

———,,;

法向或在反射辐射条件下接近法向入射角或

nθ=0°θ≤8°

———();

h半球形集中于试件平面后半空间

———散射。

dif

3

/—

JGT2772010

———入射直射光或太阳辐射;

1

2———遮阳装置;

3———光或太阳辐射在透射后的直射分量;

4———光或太阳辐射在透射后的散射分量。

图3由直射和散射构成的透射辐射量示意图

3.2.3光学参数设定如下:

———();

,法向法向太阳光透射比入射与透射均为法线方向时的太阳光透射比

τ-

enn

-

———();

,法向法向可见光透射比入射与透射均为法线方向时的可见光透射比

τ-

vnn

-

———(、);

,法向散射可见光透射比入射为法线方向透射为散射时的可见光透射比

τ-

vndif

-

ㅤㅤㅤㅤ

———(、);

,法向半球可见光透射比入射为法线方向透射为半球形时的可见光透射比

τ-

vnh

-

———(、)。

,散射半球可见光透射比入射为散射透射为半球形时的可见光透射比

τ-

vdifh

-

3.2.4玻璃窗和遮阳装置的太阳能性能参数设定如下:

τ———遮阳产品的太阳光透射比;

e

e———遮阳产品的外表面太阳光反射比;

ρ

g———玻璃窗的太阳能总透射比;

K———玻璃窗的传热系数;

()———遮阳产品的法向半球光谱透射比;

τλnh-

-

()和()———遮阳产品内外表面的法向半球光谱反射比;

λnh′λnh-

ρ-ρ-

、———遮阳产品内外表面的半球辐射率。

εε′

4热舒适

4.1热舒适的影响参数

,。

通过遮阳装置调节太阳得热以控制室内作业温度改善热舒适性

():

遮阳装置对热舒适的影响主要取决于下列参数参见附录A

———:();

太阳得热控制太阳能总透射比tot

g

———:();

二次得热向室内侧的二次热传递系数,

itot

q

———:(),,

直射透射防护直射直射太阳光透射比,为了简化计算采用法向法向太阳光透射比

-τ-

edirdir

-

()。

,

τ

enn

-

4.2分级

,。

按遮阳装置对室内热舒适性的影响大小依次由小到大分为级至级其分级见表

151

4

/—

JGT2772010

表1对室内热舒适性的影响大小分级

12345

分级

影响很小影响较小影响中等影响较大影响很大

≥0.500.35≤<0.500.15≤<0.350.10≤<0.15<0.10

tottottottottot
