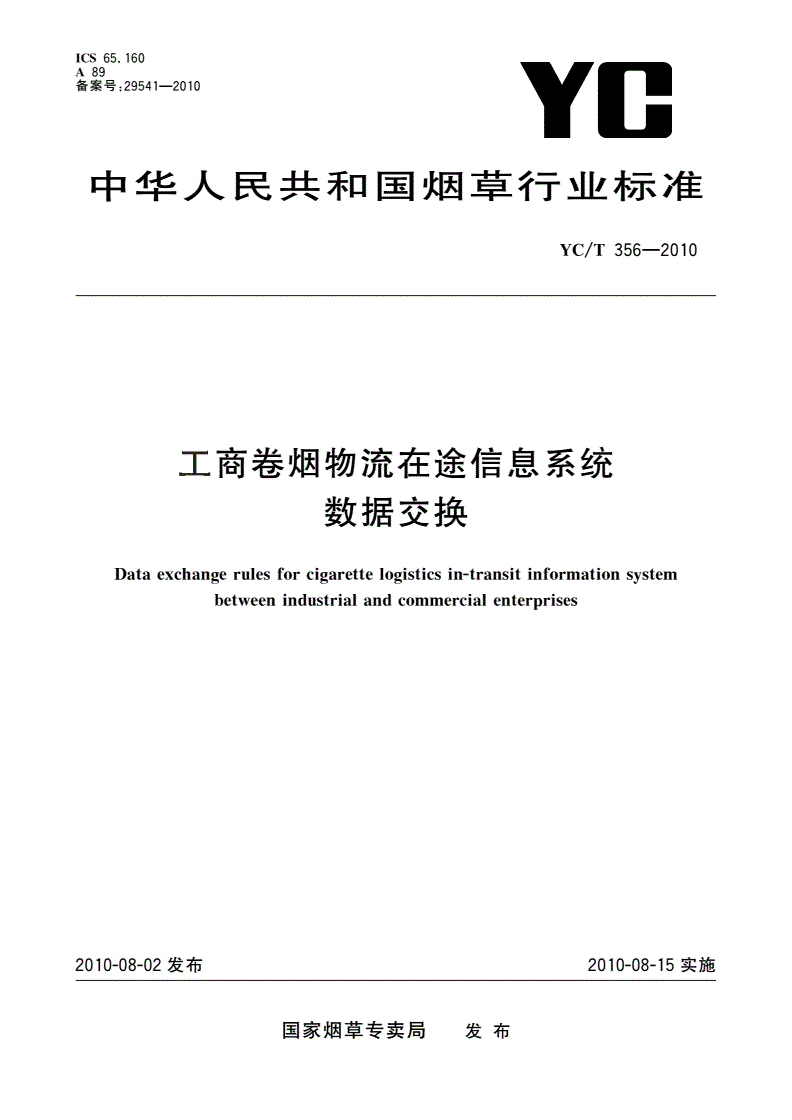

YC/T 356-2010 工商卷烟物流在途信息系统 数据交换

ICS65.160

A89

备案号:—

295412010

中华人民共和国烟草行业标准

/—

YCT3562010

工商卷烟物流在途信息系统

数据交换

ㅤㅤㅤㅤ

Dataexchanerulesforciaretteloisticsin-transitinformationsstem

gggy

betweenindustrialandcommercialenterrises

p

2010-08-02发布2010-08-15实施

国家烟草专卖局发布

/—

YCT3562010

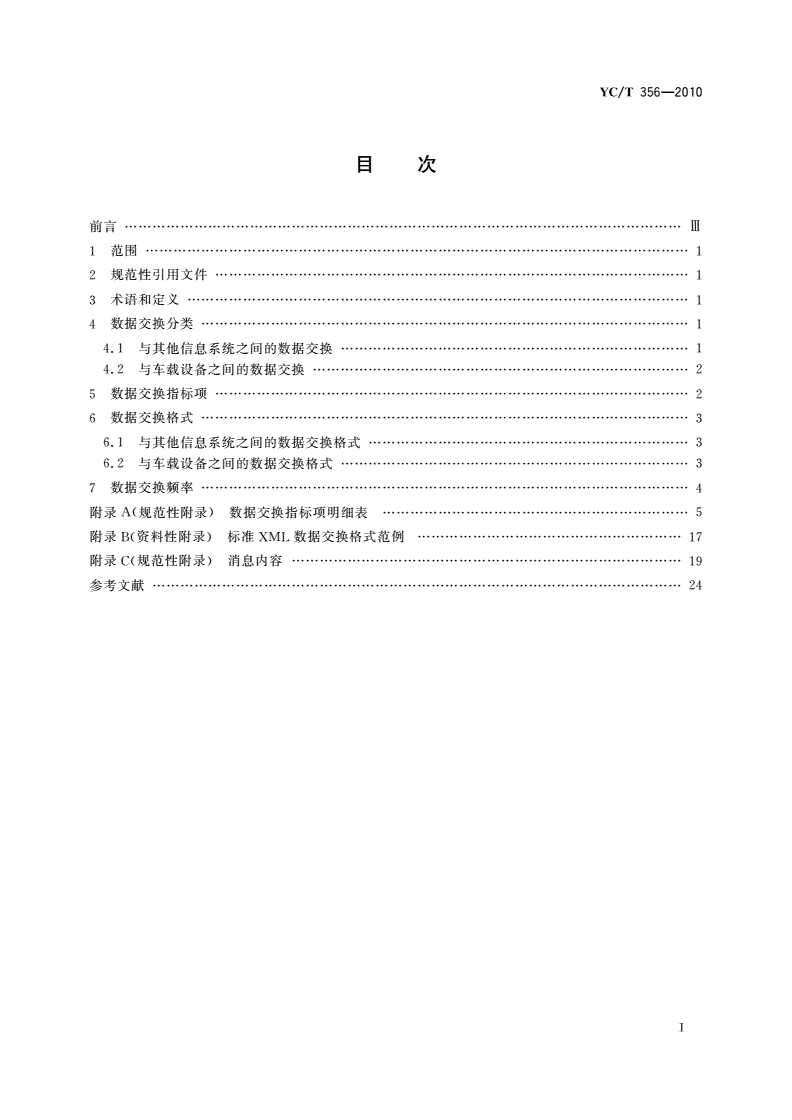

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4数据交换分类……………1

4.1与其他信息系统之间的数据交换…………………1

4.2与车载设备之间的数据交换………………………2

5数据交换指标项…………………………2

6数据交换格式……………3

6.1与其他信息系统之间的数据交换格式……………3

6.2与车载设备之间的数据交换格式…………………3

7数据交换频率……………4

()

附录A规范性附录数据交换指标项明细表…………5

()

附录B资料性附录标准XML数据交换格式范例…………………17

()ㅤㅤㅤㅤ

附录C规范性附录消息内容…………19

参考文献……………………24

Ⅰ

/—

YCT3562010

工商卷烟物流在途信息系统

数据交换

1范围

、、、、。

本标准规定了工商卷烟物流在途信息系统数据交换的术语和定义分类指标项格式频率

本标准适用于工商卷烟物流在途信息系统与相关系统的数据交换。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

,,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/全国组织机构代码编制规则

GBT11714

/物流术语

GBT18354

/烟草行业组织机构代码编制规则

YCT190

/—:

烟草行业工商统计数据元第部分数据元目录

YCT256.120081

/烟草行业物流单证

YCT262

ㅤㅤㅤㅤ

3术语和定义

/中界定的以及下列术语和定义适用于本文件。

GBT18354

3.1

工商卷烟物流在途信息系统ial

ciaretteloisticsin-transitinformationsstembetweenindustr

ggy

andcommercialenterrises

p

、、。

具有管理卷烟工业发货途中运输状态卷烟到货信息等功能的信息系统此信息系统由五部分组

:、、、。

成信息跟踪平台工业发货点数据采集系统商业到货点数据管理系统车载设备和手持控制器

3.2

车载设备vehicledevices

,,、、、

安装在车辆上用来实时采集运输状态的装置设备集成了车辆定位GPRS通讯射频通讯电子

,,。。

锁功能实现对车辆进行跟踪的同时提高途中运输的安全性车载设备有一体式和分体式两种类型

3.3

手持控制器hand-heldcontroller

,,,

对车载设备进行操作的工具拥有权限的手持控制器可以对车载设备进行功能操作完成电子锁

的开锁和上锁操作。

4数据交换分类

4.1与其他信息系统之间的数据交换

,:

工商卷烟物流在途信息系统与工商企业其他相关信息系统进行数据交换交换的数据内容包括基

1

/—

YCT3562010

、。

础数据信息物流单证信息和运输状态信息

、、()、()

基础数据信息包括组织机构卷烟基础信息发货点信息包括位置到货点信息包括位置等基

础信息。

、、。

物流单证信息包括卷烟交易合同号合同内容准运证号等信息

、、、、

运输状态信息包括卷烟运输物流的启运运输过程定位速度方向卷烟到货以及运输途中的报警

等状态信息。

4.2与车载设备之间的数据交换

:

工商卷烟物流在途信息系统与车载设备之间的数据交换分为信息跟踪平台和车载设备之间的数

,;,

据交换内容为运输状态信息和控制信息等手持控制器与车载设备之间的数据交换内容为运输状态

。。

信息图为工商卷烟物流在途信息系统数据交换示意图

1

ㅤㅤㅤㅤ

图1工商卷烟物流在途信息系统数据交换示意图

5数据交换指标项

:、

工商卷烟物流在途信息系统数据交换主要有基础数据信息物流单证信息和运输状态信息共三大

。,。

类数据如表所示数据交换指标项明细表见附录

1A

表1数据交换信息内容

序号信息类型信息子类型说明

组织机构信息表表A.1

基础数据信息()

1品牌规格信息表表A.2

仓库信息表表A.3

卷烟发货单基本信息表表A.4

2物流单证信息卷烟发货单明细信息表表A.5

卷烟发货单件烟码明细信息表表A.6

2

/—

YCT3562010

()

表续

1

序号信息类型信息子类型说明

在途监控信息主表表A.7

车辆定位信息表表A.8

车载设备在途当前状态表A.9

报警记录表表A.10

3运输状态信息短信发送表表A.11

短信接收表表A.12

控制命令发送表表A.13

控制命令接收表表A.14

手持控制器操作车载设备记录表表A.15

6数据交换格式

6.1与其他信息系统之间的数据交换格式

:

工商卷烟物流在途信息系统与其他信息系统之间进行数据交换的标准接口方式为标准XML数

。,,

据接口标准XML数据接口利用XML来定义和描述各系统之间的交互信息进行数据传输具体传

ㅤㅤㅤㅤ

输方式可采用、或其他协议。

HTTPFTP

XML数据格式描述如下:

根元素:

名称::

属性无

ZYXX

表描述段:

名称:

Table

::(,)

属性表中文名不为空附录中的表中文名

nameA

:(,)

表英文名不为空附录中的表英文名

valueA

:(,)

表描述可为空附录中的表描述

descritionA

p

数据段:

节点:

ROW

名称:

field

::(,)

属性字段英文名称不为空附录中的字段标识

nameA

:。、、、、、、

te字段类型支持Strinintbooleanshortlondouble

ypgg

、、()

charbtefloat不为空

y

:()

value字段值数据值

:(,)

字段中文名称可为空附录中的字段名称

descritionA

p

标准XML数据交换格式范例参见附录B。

6.2与车载设备之间的数据交换格式

,

工商卷烟物流在途信息系统与车载设备之间以无线通信的方式进行数据交换所交换的数据内容

。,

以消息的格式进行编解码其中信息跟踪平台与车载设备之间的数据交换通过公共移动通信网络实

3

/—

YCT3562010

,;

现通信规范遵循所选通信网络的通信标准和协议手持控制器与车载设备之间的数据交换通过无线射

,。

频通信方式实现通信规范遵循所选射频通信设备的通信协议

,,。

表规定了消息编码格式数据采用编码以流形式传输消息内容可分为登录和注销

2GBKBte

y

、,。

消息上行消息和下行消息详细的消息内容见附录C

表2消息编码格式

序号名称长度说明

,(:;:)

消息类型字节分上行和下行消息标识为个字节下行上行

1113

序号2字节每个消息采用唯一的序列号

数据长度字节包含起始符、

2应对码和数据类型码和数据净荷长度

起始符字节/(:,:)

上行下行

1SPSP

消

:

1息0正常

头

:

1数据格式错误

:

应对码1字节2数据长度错误

:

3数据错误

:

4没有通过身份验证

数据类型码1字节发送数据的类型

,“”

2数据净荷≤128字节实际发送的数据不同数据之间用分割

|

7数据交换频率ㅤㅤㅤㅤ

,,

工商卷烟物流在途信息系统数据交换频率根据业务需求按所交换的信息内容不同交换频率不

。。

同各类信息交换频率如表所示

3

表3信息交换频率

序号信息类型数据交换频率

,

1基础数据信息系统初始化时完成后有变化时调整进行数据采集

2物流单证信息每一辆车每次运输过程采集一次

3运输状态信息每一辆车运输过程中按固定频率交换

4

/—

YCT3562010

附录

A

()

规范性附录

数据交换指标项明细表

A.1基础信息

A.1.1组织机构信息见表A.1。

表A.1组织机构信息表

_()

数据表名AUTHCOMPANY组织机构信息表

_()

主键COMID组织机构序号

描述记录组织机构基础信息

属性描述

字段字段

字段名称字段标识允许空字段描述

类型长度

_

序号COMID数字型8非空主键

组织机构代码_字符型非空符合/和/的要求

ORGCODE8GBT11714YCT190

组织机构名称_字符型ㅤㅤㅤㅤ非空符合/和/的要求

ORGNAME100GBT11714YCT190

__

简称ORGSHORTNAME字符型20

地址COMADDR_字符型100

_

邮编COMZIP数字型6

_

传真COMFAX字符型13

_

法定代表人COMCORP字符型20

_

联系人COMCONT字符型20

_

联系电话COMTEL字符型18

_

手机COMMOBILE数字型11

__

创建人COMCRETBY字符型20

__

创建时间COMCRETDATE日期型14YYYYMMDDHHMISS

__

父级IDCOMPARENTID数字型8

__

企业类型ECOTYPECODE字符型20

__

行业类别COMSTRCODE字符型20

_

邮箱COMEMAIL字符型60

排序_数字型,

COMSORT100

:

1有效

_

状态COMSTATUS数字型1

:

2无效

__

数据更新时间COMUPDATETIME日期型14YYYYMMDDHHMISS

5

/—

YCT3562010

()。

A.1.2品牌规格信息见表A.2

()

表A.2品牌规格信息表

数据表名__(())

LDBASECIGARETTE品牌规格信息表

主键(())

ID品牌规格序号

()

描述记录品牌规格基础信息

属性描述

字段字段

字段名称字段标识允许空字段描述

类型长度

流水号ID数字型28非空主键

()_

品牌规格TRADENAME字符型50

卷烟代码_字符型非空按/执行

BRANDCODE13YCT262

_:;:

条码状态BARSTATUS字符型211在产10停产

_

备案日期RECORDDATE日期型8YYYYMMDD

商标所有者代码_字符型符合/和/的要求

ORGCODE8GBT11714YCT190

_

商标所有者名称ORGOWNER字符型100

ㅤㅤㅤㅤ

_

商标名称MARKNAME字符型50

生产企业代码_字符型符合/和/的要求

PRODUCERCODE8GBT11714YCT190

_

生产企业名称PRODUCERNAME字符型100

:;:;:;:

条码载体字符型盒条件其他

BARCARRIER201020304

:;:;:;:

01混合型02烤烟型03外香型04雪茄

_

卷烟类型CGTTYPE字符型2

;:;:

型05雪茄烟06手卷雪茄

:;:;:;

01条盒硬盒02条盒软盒03条包硬盒

_:;:;:;:;

包装形式PACKTYPE字符型204条包软盒05铁筒06铁盒07塑盒

:

08其他

()_,:

单件重量质量BOXWEIGHT数字型103单位kg

_:

包装支数PACKAMOUNT数字型10单位支

_

记录更新时间UPDATETIME日期型14YYYYMMDDHHMISS

6

/—

YCT3562010

A.1.3仓库信息见表A.3。

表A.3仓库信息表

数据表名仓库信息表(_)

LDSTOREHOUSE

主键_()

STOID仓库序号

()

描述记录仓库信息包括发货仓库和到货仓库

属性描述

字段字段

字段名称字段标识允许空字段描述

类型长度

_

仓库序号STOID数字型10非空主键

_

,

仓库代码STOCODE字符型10非空8位所属单位代码+2位仓库码唯一

_

仓库名称STONAME字符型100

所属单位代码_字符型符合/和/的要求

ORGCODE8GBT11714YCT190

_

所属单位名称ORGNAME字符型100

仓库地址ADRESS字符型200入库口地址

传真FAX字符型20

ㅤㅤㅤㅤ

联系人LINKMAN字符型50

_

联系手机MOBILETEL字符型32

电子邮件EMAIL字符型50

经度字符型,

LONGITUDE146

纬度LATITUDE字符型10,

6

,

当插入更新该记录时更新为当前时

_

数据更新时间UPDATETIME日期型14

间YYYYMMDDHHMISS

,

当为商业到货点时要求非空存储的为

_

到货确认密码STOPASSWD字符型50

MD5散列后的密文

:

1在用

_

在用标志ISUSED字符型1

:

0不用

7

/—

YCT3562010

A.2物流单证信息

A.2.1卷烟发货单基本信息见表A.4。

表A.4卷烟发货单基本信息表

数据表名__()

LDCGTORDER发货单

主键_()

ORDERID发货单号

描述记录
