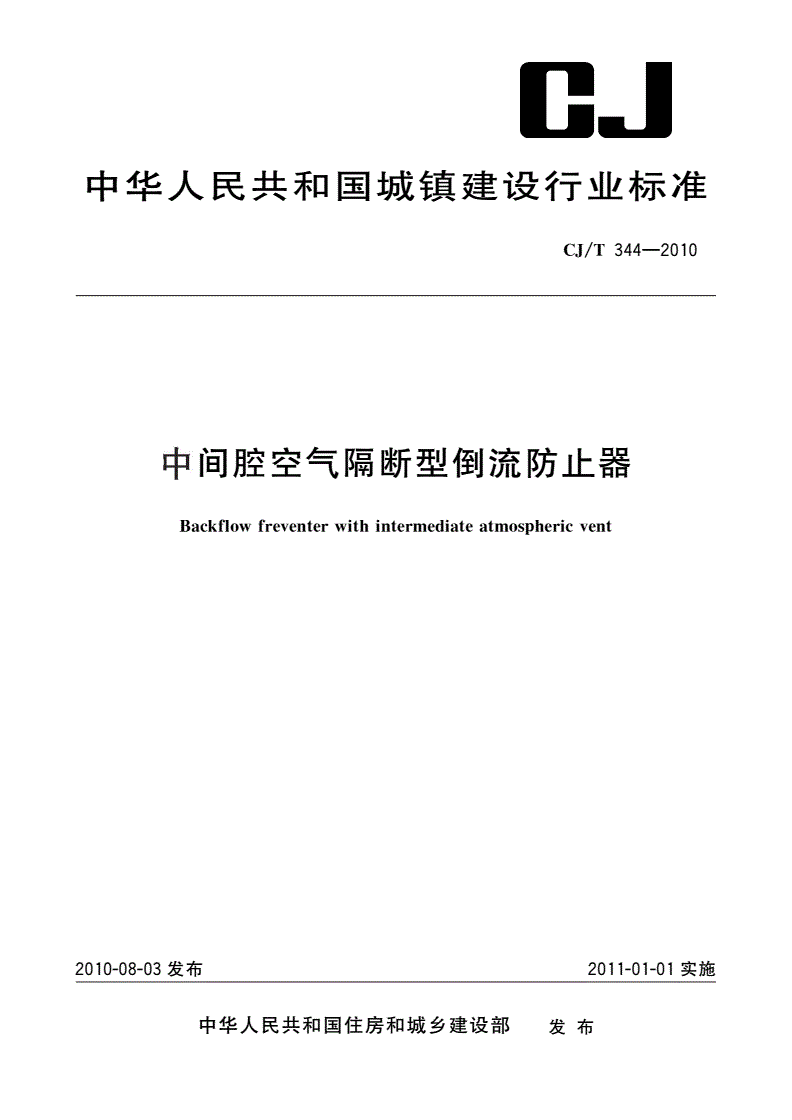

CJ/T 344-2010 中间腔空气隔断型倒流防止器

中华人民共和国城镇建设行业标准

CJ/T344—2010

中间腔空气隔断型倒流防止器

Backflowfreventerwithintermediateatmosphericvent

2010-08-03发布2011-01-01实施

中华人民共和国住房和城乡建设部发布

CJ/T344—2010

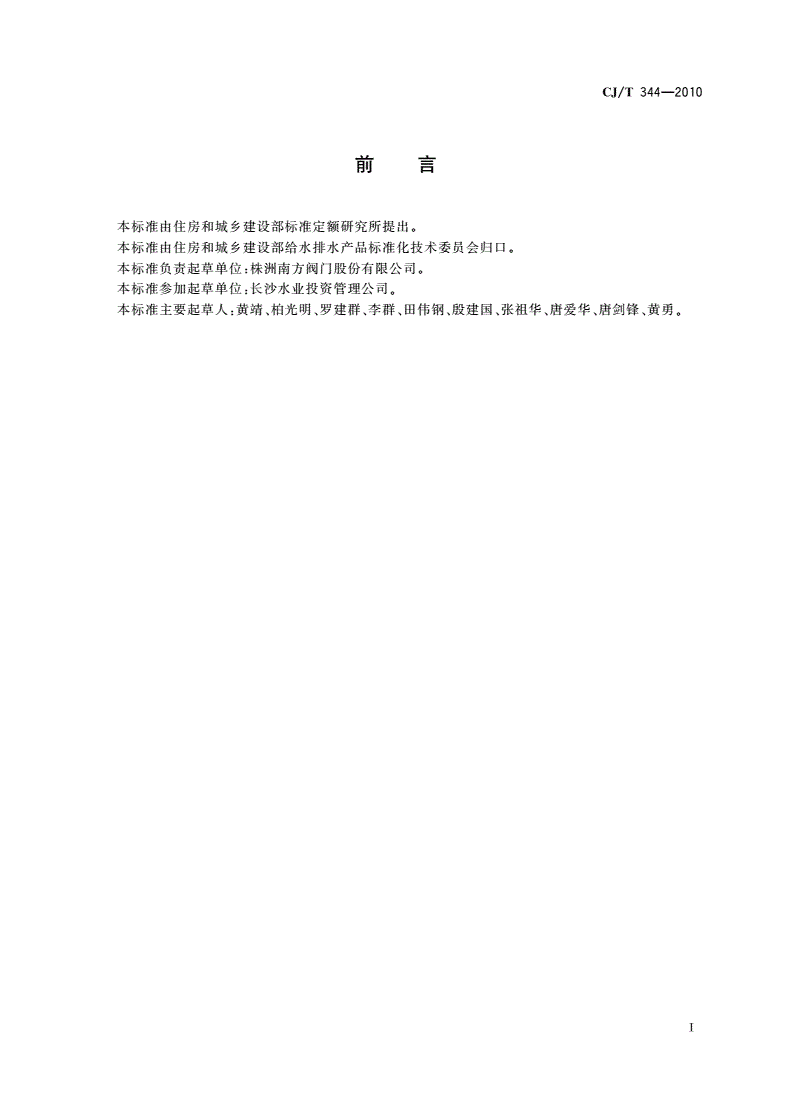

前言

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部给水排水产品标准化技术委员会归口

。

本标准负责起草单位株洲南方阀门股份有限公司

:。

本标准参加起草单位长沙水业投资管理公司

:。

本标准主要起草人黄靖柏光明罗建群李群田伟钢殷建国张祖华唐爱华唐剑锋黄勇

:、、、、、、、、、。

Ⅰ

CJ/T344—2010

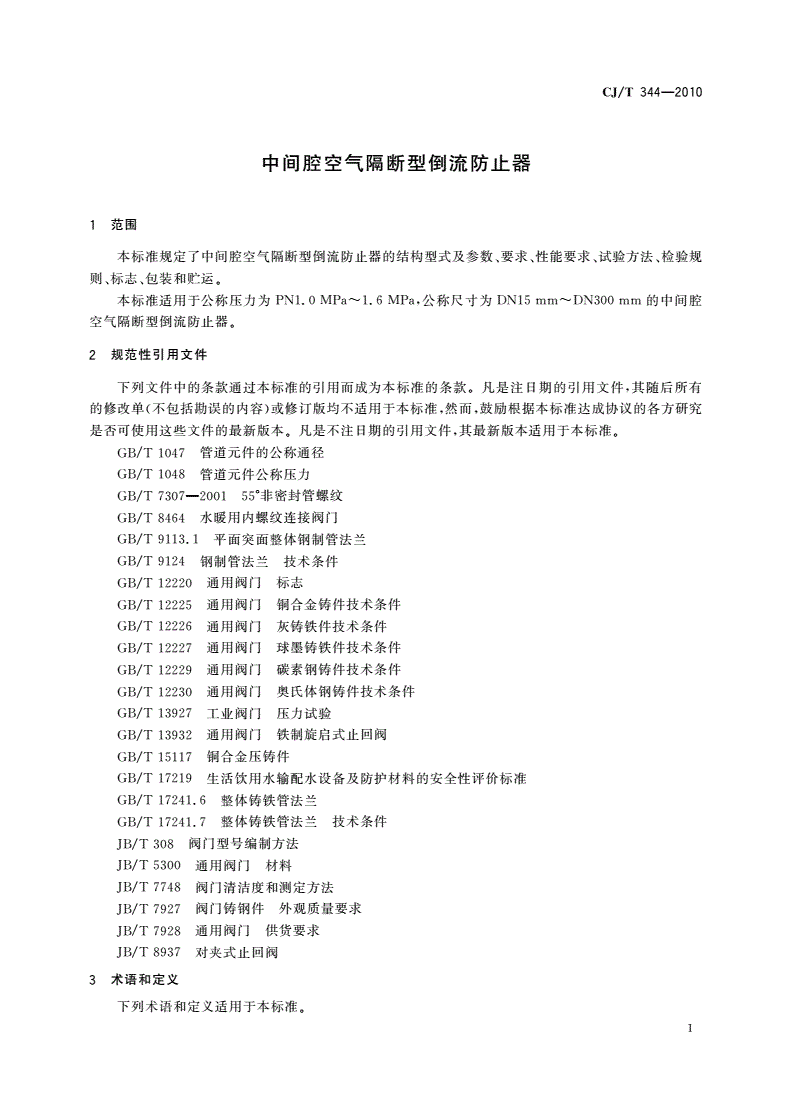

中间腔空气隔断型倒流防止器

1范围

本标准规定了中间腔空气隔断型倒流防止器的结构型式及参数要求性能要求试验方法检验规

、、、、

则标志包装和贮运

、、。

本标准适用于公称压力为公称尺寸为的中间腔

PN1.0MPa~1.6MPa,DN15mm~DN300mm

空气隔断型倒流防止器

。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

。,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

(),,

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

。,。

管道元件的公称通径

GB/T1047

管道元件公称压力

GB/T1048

非密封管螺纹

GB/T7307—200155°

水暖用内螺纹连接阀门

GB/T8464

平面突面整体钢制管法兰

GB/T9113.1

钢制管法兰技术条件

GB/T9124

通用阀门标志

GB/T12220

通用阀门铜合金铸件技术条件

GB/T12225

通用阀门灰铸铁件技术条件

GB/T12226

通用阀门球墨铸铁件技术条件

GB/T12227

通用阀门碳素钢铸件技术条件

GB/T12229

通用阀门奥氏体钢铸件技术条件

GB/T12230

工业阀门压力试验

GB/T13927

通用阀门铁制旋启式止回阀

GB/T13932

铜合金压铸件

GB/T15117

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

整体铸铁管法兰

GB/T17241.6

整体铸铁管法兰技术条件

/

GBT17241.7

阀门型号编制方法

JB/T308

通用阀门材料

JB/T5300

阀门清洁度和测定方法

JB/T7748

阀门铸钢件外观质量要求

JB/T7927

通用阀门供货要求

JB/T7928

对夹式止回阀

JB/T8937

3术语和定义

下列术语和定义适用于本标准

。

1

CJ/T344—2010

31

.

中间腔空气隔断型倒流防止器backflowfreventerwithintermediateatmosphericvent

是一种管道中的压力水只能单向流动的能防止回流污染的水力控制装置它由两级止回阀中间腔

,、

和排水阀等零部件组成

。

4结构型式型号及参数

、

41结构型式

.

中间腔空气隔断型倒流防止器的典型结构型式分别见图图图

1、2、3。

阀体阀板弹簧

1———;4———;7———Ⅱ;

阀座弹簧伸缩管

2———;5———Ⅰ;8———;

阀盖阀杆泄水阀

3———;6———;9———。

图1缠绕型弹簧结构

阀体阀座

1———;4———;

阀板组件碟形弹簧

2———;5———;

阀盖泄水阀

3———;6———。

图2碟型弹簧结构

2

CJ/T344—2010

阀体阀板组件

1———;4———;

阀盖泄水阀板组件

2———;5———;

膜片泄水阀阀座

3———;6———。

图3螺纹连接型结构

42型号

.

中间腔空气隔断型倒流防止器的型号编制按的规定由下列单元组成

JB308,:

ZFQ7X-

公称压力值的倍

(MPa)10

阀座橡胶软密封

缠绕弹簧蝶型弹簧

1、2

连接方式法兰内螺纹外螺纹

:4;1;2

液动

中间腔空气隔断型倒流防止器

公称通径

示例

:

公称尺寸公称压力法兰式连接缠绕弹簧结构式主阀板密封面材料为橡胶的中间腔空气隔断

DN200、1.6MPa,,,

型倒流防止器标记为

,200ZFQ741X-16

43参数

.

431中间腔空气隔断型倒流防止器的公称尺寸应符合的规定

..GB/T1047。

432中间腔空气隔断型倒流防止器的公称压力应符合的规定

..GB/T1048。

5要求

51压力温度等级

.-

中间腔空气隔断型倒流防止器的压力温度等级由壳体内件及控制管系统材料的压力温度等级

-、-

确定中间腔空气隔断型倒流防止器在某一温度下的最大允许工作压力取壳体内件及控制管系统材

。、

料在该温度下最大允许工作压力值中的最小值

。

511铁制壳体的压力温度等级应符合的规定

..-GB/T17241.7。

512钢制壳体的压力温度等级应符合的规定

..-GB/T9124。

52阀体

.

521阀体法兰

..

法兰应与阀体整体铸成铁制法兰的型式和尺寸应符合的规定技术条件应符合

。GB/T17241.6,

3

CJ/T344—2010

的规定钢制法兰的型式和尺寸应符合的规定技术条件应符合

GB/T17241.7;GB/T9113.1,

的规定

GB/T9124。

522阀体连接管螺纹

..

阀体连接管螺纹应符合的规定螺纹有效长度符合的规定

GB/T7307,GB/T8464。

523阀体结构长度见表

..1。

表1结构长度
