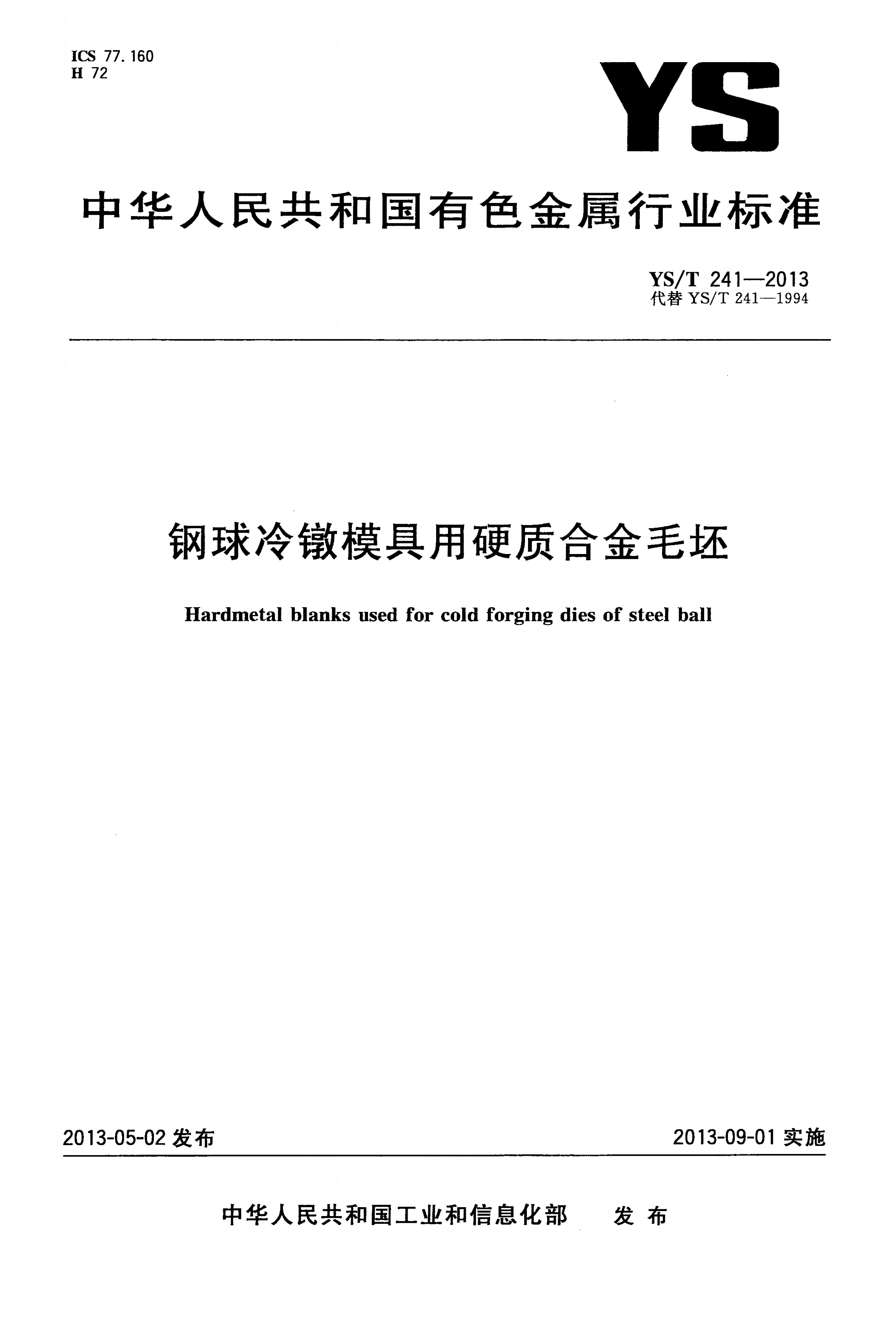

YS/T 241-2013 钢球冷镦模具用硬质合金毛坯

ICS77.160

H72

中华人民共和国有色金属行业标准

/—

YST2412013

代替/—

YST2411994

钢球冷镦模具用硬质合金毛坯

Hardmetalblanksusedforcoldforindiesofsteelball

gg

ㅤㅤㅤㅤ

2013-05-02发布2013-09-01实施

中华人民共和国工业和信息化部发布

/—

YST2412013

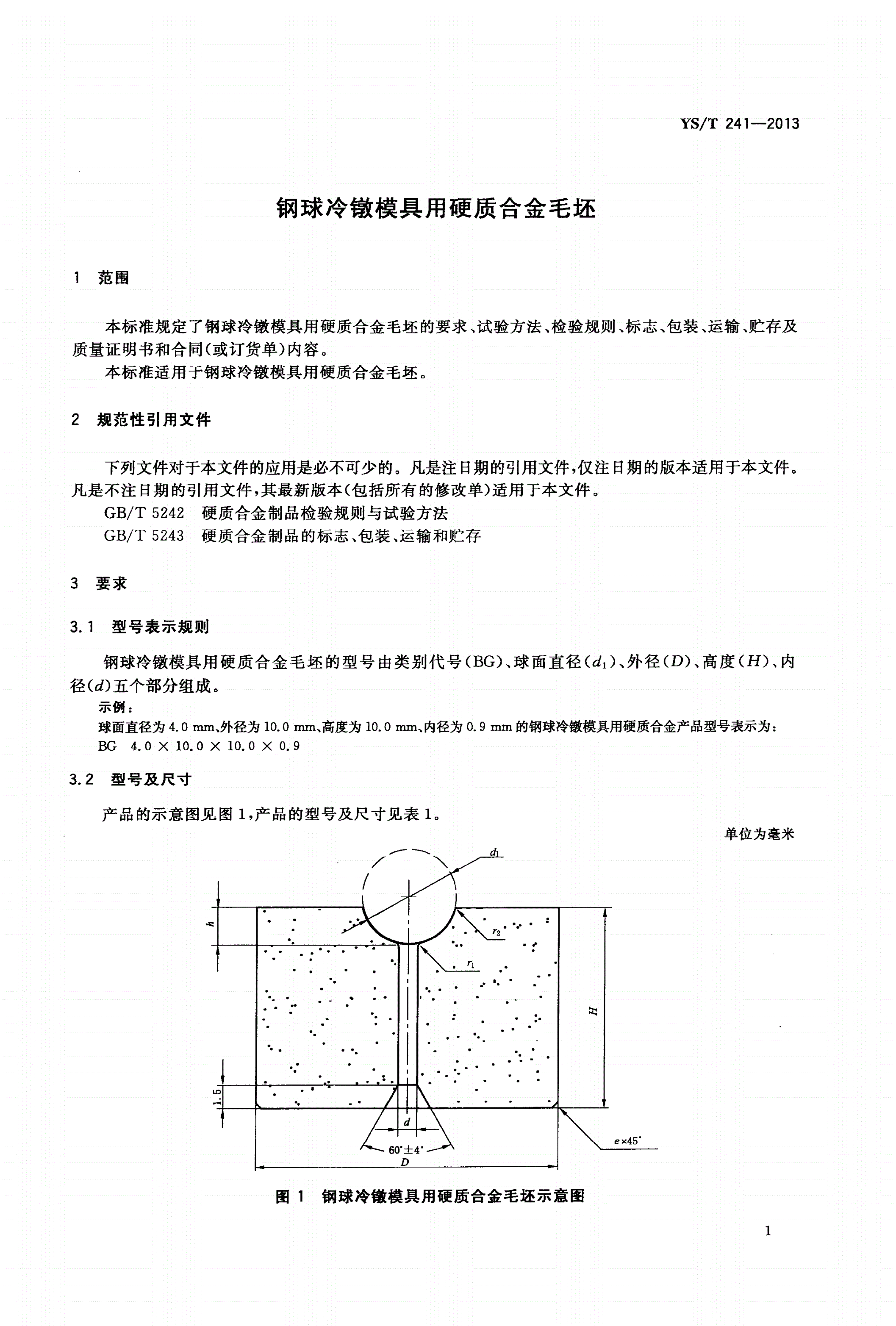

钢球冷镦模具用硬质合金毛坯

1范围

、、、、、、

本标准规定了钢球冷镦模具用硬质合金毛坯的要求试验方法检验规则标志包装运输贮存及

()。

质量证明书和合同或订货单内容

本标准适用于钢球冷镦模具用硬质合金毛坯。

2规范性引用文件

。,。

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文件

,()。

凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/硬质合金制品检验规则与试验方法

GBT5242

/、、

GBT5243硬质合金制品的标志包装运输和贮存

3要求

3.1型号表示规则

()、()、()、()、

钢球冷镦模具用硬质合金毛坯的型号由类别代号BG球面直径d外径D高度H内

1

()。ㅤㅤㅤㅤ

径五个部分组成

d

示例:

、、、:

球面直径为4.0mm外径为10.0mm高度为10.0mm内径为0.9mm的钢球冷镦模具用硬质合金产品型号表示为

BG4.0×10.0×10.0×0.9

3.2型号及尺寸

,。

产品的示意图见图1产品的型号及尺寸见表1

单位为毫米

图钢球冷镦模具用硬质合金毛坯示意图

1

1

/—

YST2412013

表1单位为毫米

基本尺寸参考尺寸

型号

dDHdhrre

112

BG1.8×12.2×10.2×0.81.80.5

0.8

BG2.2×12.2×10.2×0.82.20.7

BG2.6×12.2×10.2×0.92.60.9

BG3.0×12.2×10.2×0.93.01.2

12.210.20.41.0

BG3.4×12.2×10.2×0.93.41.3

BG3.8×12.2×10.2×0.93.80.91.5
