YS/T 881-2013 火法冶炼镍基体料

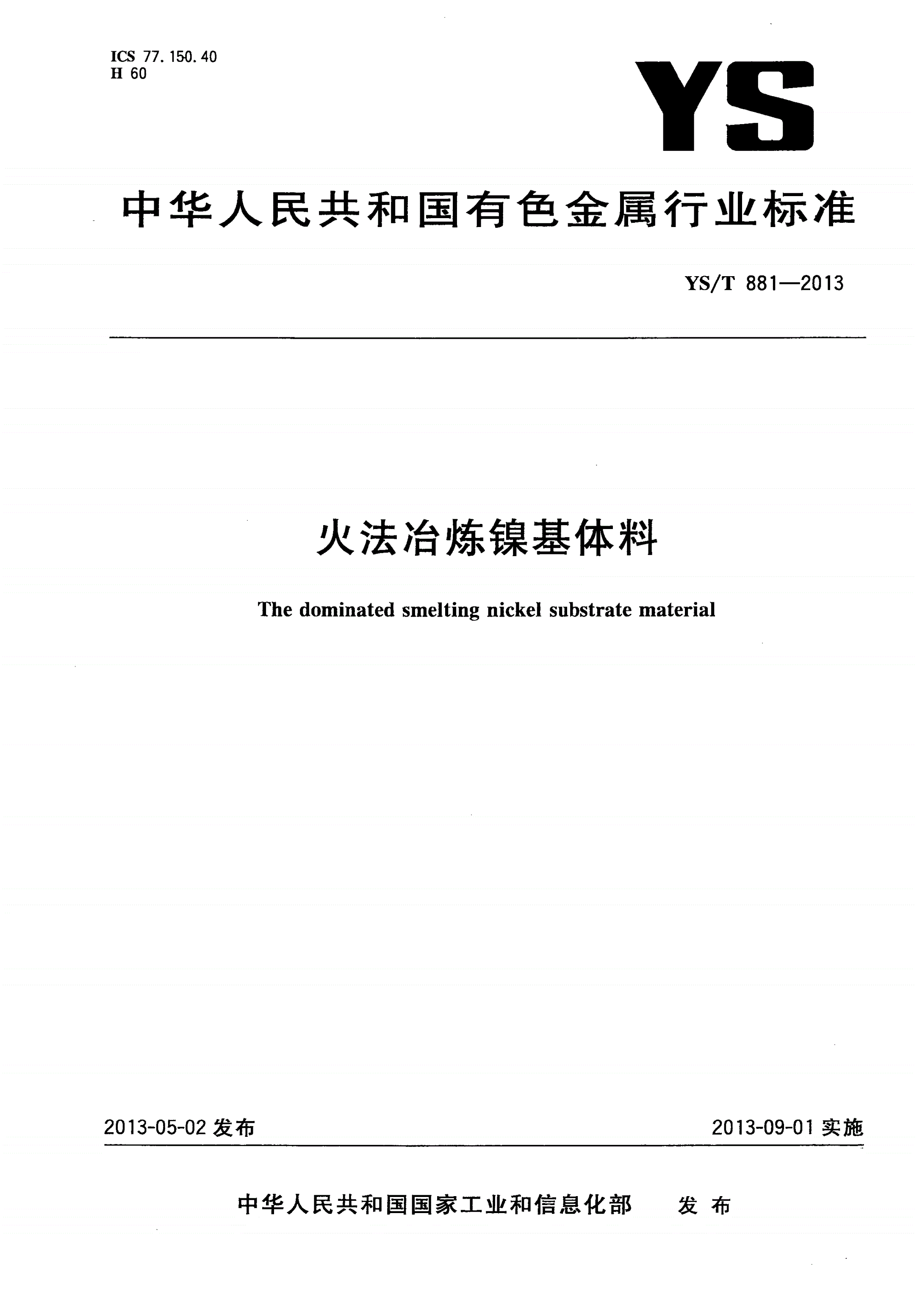

ICS77.150.40

H60

中华人民共和国有色金属行业标准

/—

YST8812013

火法冶炼镍基体料

Thedominatedsmeltinnickelsubstratematerial

g

ㅤㅤㅤㅤ

2013-05-02发布2013-09-01实施

中华人民共和国国家工业和信息化部发布

/—

YST8812013

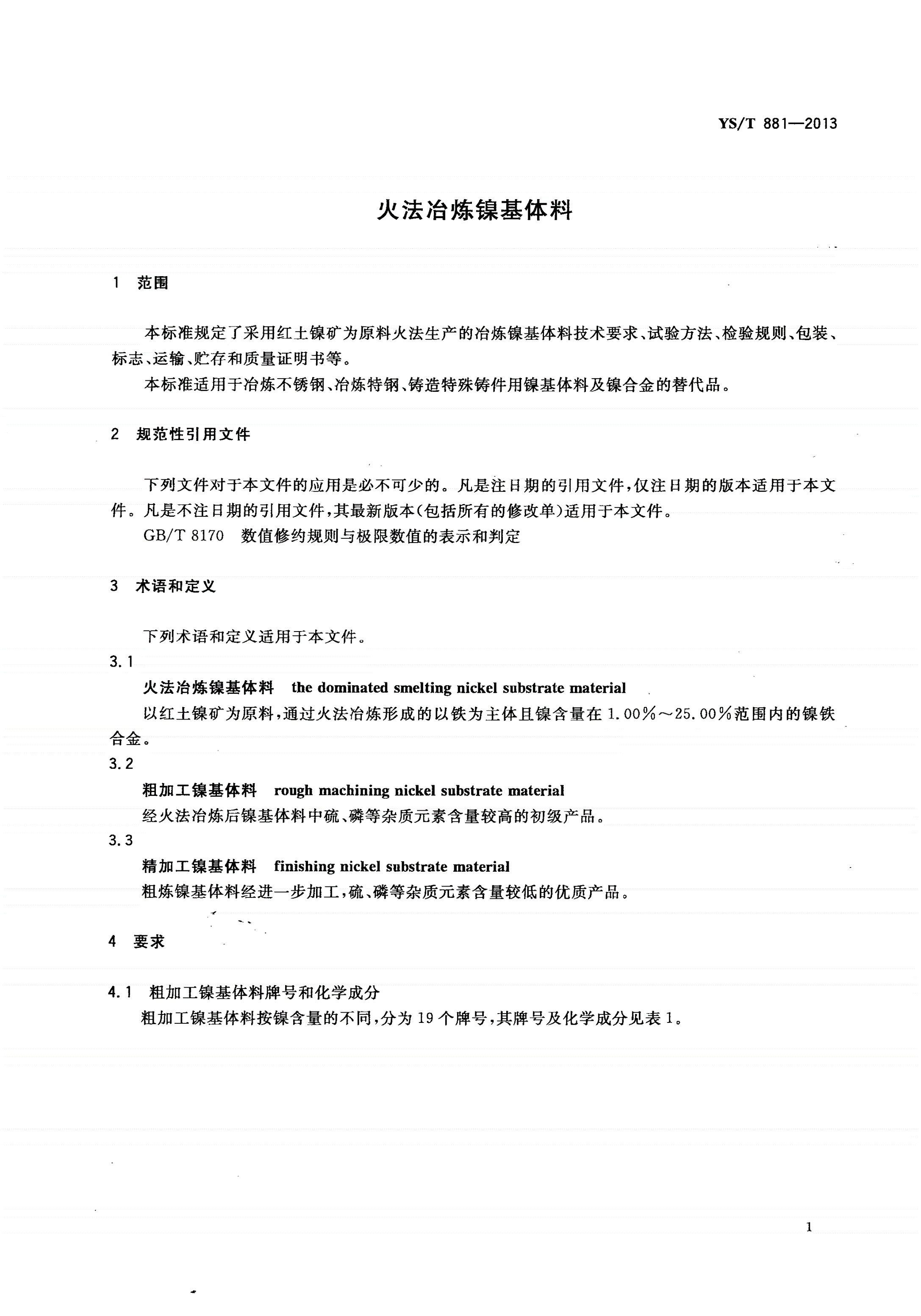

火法冶炼镍基体料

1范围

、、、、

本标准规定了采用红土镍矿为原料火法生产的冶炼镍基体料技术要求试验方法检验规则包装

、、。

标志运输贮存和质量证明书等

、、。

本标准适用于冶炼不锈钢冶炼特钢铸造特殊铸件用镍基体料及镍合金的替代品

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/数值修约规则与极限数值的表示和判定

GBT8170

3术语和定义

下列术语和定义适用于本文件。

3.1

ㅤㅤㅤㅤ

火法冶炼镍基体料thedominatedsmeltinnickelsubstratematerial

g

,

以红土镍矿为原料通过火法冶炼形成的以铁为主体且镍含量在1.00%~25.00%范围内的镍铁

合金。

3.2

粗加工镍基体料rouhmachininnickelsubstratematerial

gg

、。

经火法冶炼后镍基体料中硫磷等杂质元素含量较高的初级产品

3.3

精加工镍基体料finishinnickelsubstratematerial

g

,、。

粗炼镍基体料经进一步加工硫磷等杂质元素含量较低的优质产品

4要求

4.1粗加工镍基体料牌号和化学成分

,,。

粗加工镍基体料按镍含量的不同分为个牌号其牌号及化学成分见表

191

1

/—

YST8812013

表1

化学成分含量/%

牌号CSiSP

Ni

不大于

FeNi1.51.00~<2.00

FeNi2.52.00~<3.005.02.00.3000.060

FeNi3.53.00~<4.00

FeNi4.54.00~<5.00

FeNi5.55.00~<6.00

FeNi6.56.00~<7.00

4.53.00.3000.100

FeNi7.57.00~<8.00

FeNi8.58.00~<9.00

FeNi9.59.00~<10.00

FeNi10.510.00~<11.00

FeNi11.511.00~<12.00

FeNi12.512.00~<13.00

FeNi13.513.00~<14.00

FeNi14.514.00~<15.00ㅤㅤㅤㅤ

4.54.00.2000.050

FeNi15.515.00~<16.00

FeNi16.516.00~<17.00

FeNi17.517.00~<18.00

FeNi18.518.00~<19.00

FeNi19.519.00~<20.00

4.2精加工镍基体料牌号和化学成分

,,、、

精加工镍基体料根据镍含量不同分为个牌号若用户对等牌号镍

21FeNi1.5FeNi2.5FeNi3.5

,。。

基体料有精加工需求供需双方可另订协议精加工镍基体料牌号及化学成分见表2

表2

化学成分含量/%

牌号等级CSiSP

Ni

不大于

A0.0450.035

FeNi4.54.00~<5.00

B0.0400.030

A
