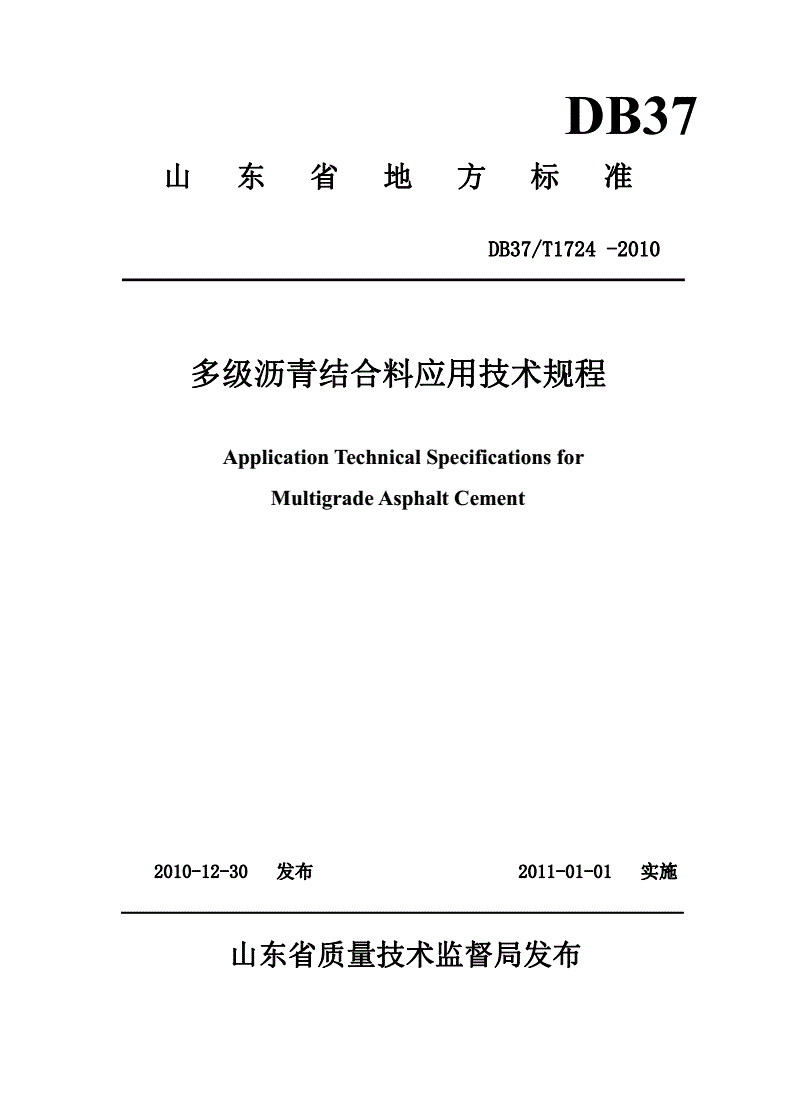

DB37/T 1724-2010 多级沥青结合料应用技术规程

DB37

山东省地方标准

DB37/T1724-2010

多级沥青结合料应用技术规程

ApplicationTechnicalSpecificationsfor

MultigradeAsphaltCement

2010-12-30发布2011-01-01实施

山东省质量技术监督局发布

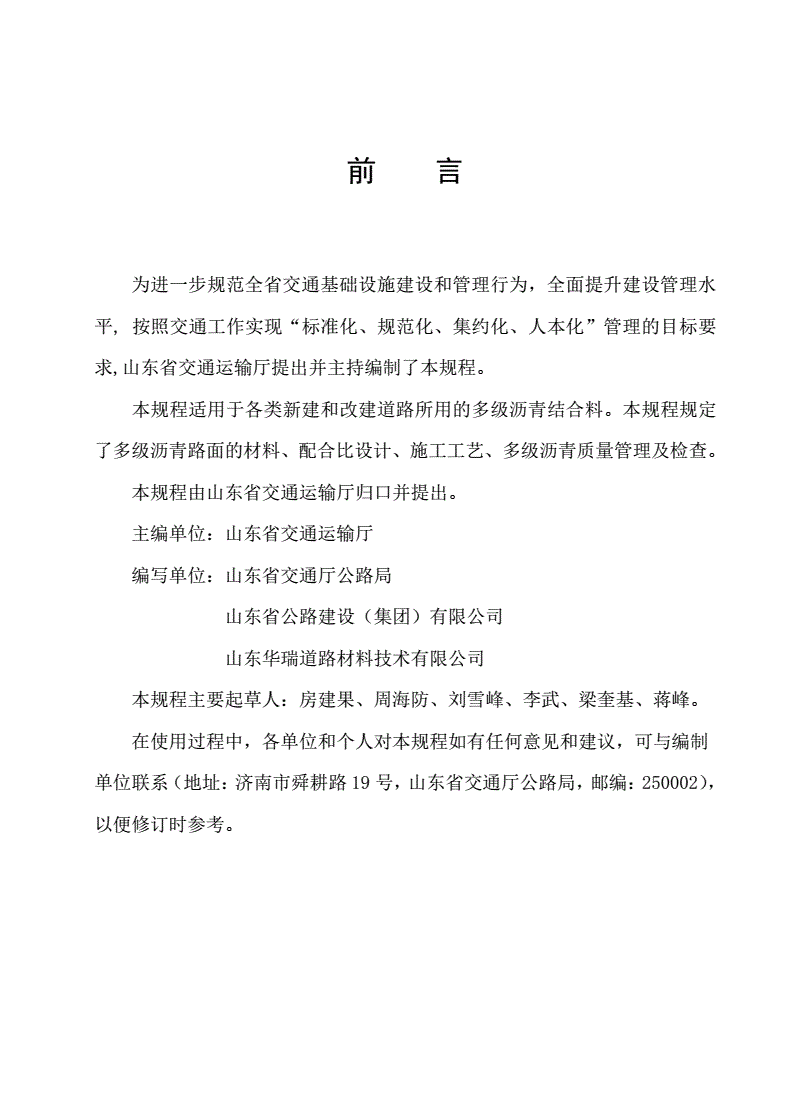

前言

为进一步规范全省交通基础设施建设和管理行为，全面提升建设管理水

平,按照交通工作实现“标准化、规范化、集约化、人本化”管理的目标要

求,山东省交通运输厅提出并主持编制了本规程。

本规程适用于各类新建和改建道路所用的多级沥青结合料。本规程规定

了多级沥青路面的材料、配合比设计、施工工艺、多级沥青质量管理及检查。

本规程由山东省交通运输厅归口并提出。

主编单位：山东省交通运输厅

编写单位：山东省交通厅公路局

山东省公路建设（集团）有限公司

山东华瑞道路材料技术有限公司

本规程主要起草人：房建果、周海防、刘雪峰、李武、梁奎基、蒋峰。

在使用过程中，各单位和个人对本规程如有任何意见和建议，可与编制

单位联系（地址：济南市舜耕路19号，山东省交通厅公路局，邮编：250002），

以便修订时参考。

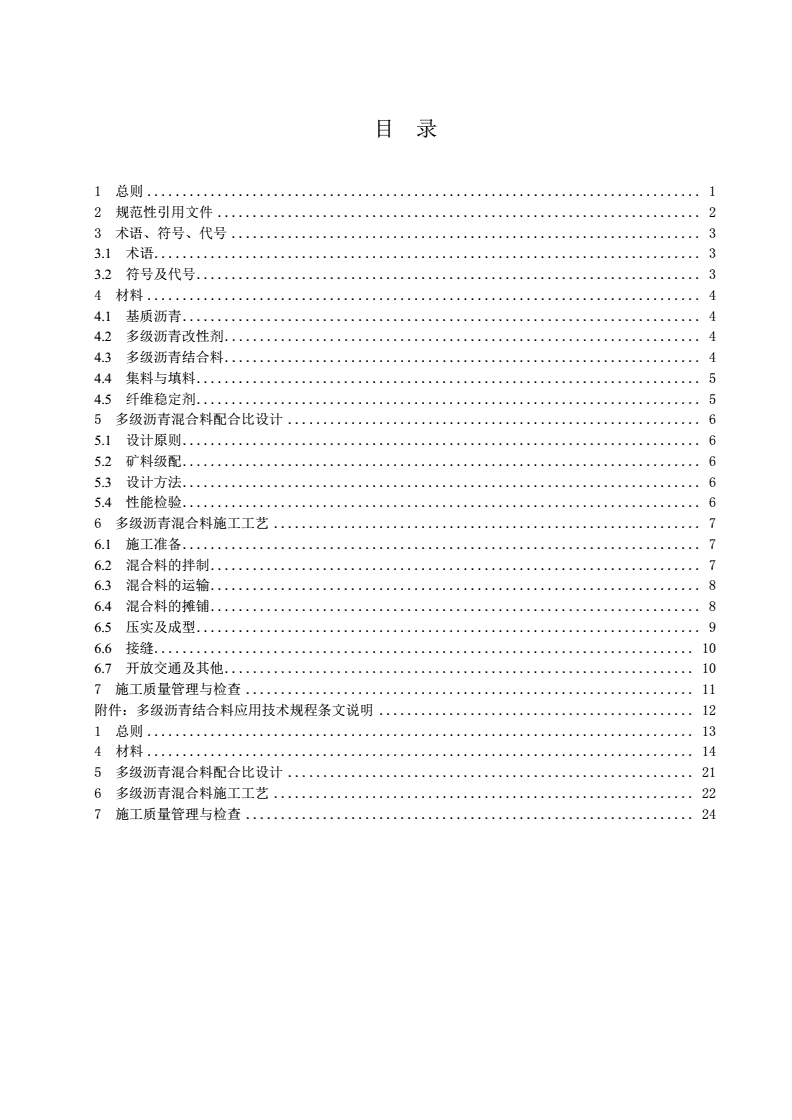

目录

1总则...............................................................................1

2规范性引用文件.....................................................................2

3术语、符号、代号...................................................................3

3.1术语..............................................................................3

3.2符号及代号........................................................................3

4材料...............................................................................4

4.1基质沥青..........................................................................4

4.2多级沥青改性剂....................................................................4

4.3多级沥青结合料....................................................................4

4.4集料与填料........................................................................5

4.5纤维稳定剂........................................................................5

5多级沥青混合料配合比设计...........................................................6

5.1设计原则..........................................................................6

5.2矿料级配..........................................................................6

5.3设计方法..........................................................................6

5.4性能检验..........................................................................6

6多级沥青混合料施工工艺.............................................................7

6.1施工准备..........................................................................7

6.2混合料的拌制......................................................................7

6.3混合料的运输......................................................................8

6.4混合料的摊铺......................................................................8

6.5压实及成型........................................................................9

6.6接缝.............................................................................10

6.7开放交通及其他...................................................................10

7施工质量管理与检查................................................................11

附件：多级沥青结合料应用技术规程条文说明.............................................12

1总则..............................................................................13

4材料..............................................................................14

5多级沥青混合料配合比设计..........................................................21

6多级沥青混合料施工工艺............................................................22

7施工质量管理与检查................................................................24

1总则

1.0.1为指导多级沥青结合料的正确使用，保证施工质量，根据山东省的气候条件，特制定本规程。

1.0.2本规程适用于各类新建和改建道路的多级沥青面层和多级沥青柔性基层等路面结构层。

1.0.3多级沥青路面施工必须符合国家环境和生态保护的规定，应确保安全，有良好的劳动保护。

1.0.4多级沥青路面在设计和施工时，除应符合本规程外，还应符合国家和行业颁布的有关标准、规范

的规定。

1

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准。鼓励根据本标准达成协议的各方研究是否可

使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

JTGF40-2004公路沥青路面施工技术规范

JTJ052T0626-2000沥青酸值测定方法

DB37/T672-2007多级沥青结合料技术条件

DB37/T1161-2009大粒径透水性沥青混合料应用技术规程

2

3术语、符号、代号

3.1术语

3.1.1多级沥青结合料multigradeasphaltcement

在沥青中掺加改性剂，通过化学反应制成的沥青结合料，能使沥青低温和高温性能得以改善并适用

于多种气候区域。

3.1.2密级配沥青混合料dense-gradedbituminousmixtures，dense-gradedasphaltmixtures

按密实级配原理设计组成的各种粒径颗粒的矿料，与沥青结合料拌和而成，设计空隙率较小的密实

式沥青混凝土混合料。按关键性筛孔通过率的不同又可分为细型、粗型密级配沥青混合料等。粗集料嵌

挤作用较好的也称嵌挤密实型沥青混合料。

3.1.3沥青玛蹄脂碎石混合料stonemasticasphalt，stonematrixasphalt

由沥青结合料与少量的纤维稳定剂、细集料以及较多量的填料(矿粉)组成的沥青玛蹄脂，填充于间

断级配的粗集料骨架的间隙而形成的一种沥青混合料。

3.1.4大粒径透水性沥青混合料largestoneporousasphaltmixtures

指沥青混合料公称最大粒径不小于26.5mm，空隙率在13%～18%，能够将水分自由排出路面结构的

沥青混合料。

3.2符号及代号

本规程各种符号、代号以及意义详见表3.2。

表3.2符号及代号

符号或代号意义

MAC多级沥青结合料

AC密级配沥青混合料

SMA沥青玛蹄脂碎石混合料

LSPM大粒径透水性沥青混合料

3

4材料

4.1基质沥青

4.1.1用于生产多级沥青的基质沥青，其质量应符合《公路沥青路面施工技术规范》（JTGF40-2004）

的技术要求。

4.1.2用于生产多级沥青的基质沥青的酸值应不大于0.4ml·mol/L/g，试验方法按《沥青酸值测定方

法》（JTJ052T0626-2000）进行。

4.1.3适用于山东省气候条件的多级沥青所用的基质沥青标号宜为70号。

4.2多级沥青改性剂

4.2.1多级沥青改性剂是以有机皂化物为主的混合材料，外观为黄褐色粉末状，使用前应无结块现象。

4.2.2改性剂生产者或供应商应提供产品的质量检验单以及储存、使用方法等有关资料。

4.2.3应根据不同的基质沥青与使用要求确定适宜的多级沥青改性剂的掺量，一般为基质沥青质量的

2.2%～2.8%。

4.3多级沥青结合料

4.3.1多级沥青结合料应符合《多级沥青结合料技术条件》（DB37/T672-2007）的技术要求。

4.3.2根据气候条件要求,适用于山东省的多级沥青宜为Ⅱ型。

4.3.3多级沥青样品的制备温度为（195±2）℃。对取来的试样不得直接采用电炉或明火加热，而应将

装有试样的盛样器带盖放入恒温烘箱中加热。浇模前，以1r/s～2r/s的速度搅拌10s，将样品搅拌均

匀，注意不要搅拌过快带入气泡，随即浇模。做软化点试验时，必须对试样环和试样底板均预热至80

℃～100℃。

4.3.4供应商在提供多级沥青结合料的质量报告时应提供基质沥青的质量检验报告或沥青样品。

4.3.5工厂制作的成品多级沥青到达施工现场后存贮在多级沥青储存罐中。第一次储存多级沥青时，应

对罐内进行检查，不得残存其它沥青或渣滓。多级沥青的储存温度应在160℃～180℃，尽量缩短高温

储存时间。

4.3.6多级沥青储存罐中必须加设搅拌设备，每3h～4h搅拌一次，每次搅拌20min，严禁连续不停地搅

拌。

4

4.4集料与填料

用于多级沥青混合料的粗集料、细集料、填料的粒径规格和质量要求应符合《公路沥青路面施工技

术规范》（JTGF40-2004）的规定。

4.5纤维稳定剂

用于多级沥青混合料的纤维稳定剂的质量要求应符合《公路沥青路面施工技术规范》（JTG

F40-2004）的规定。

5

5多级沥青混合料配合比设计

5.1设计原则

5.1.1多级沥青混合料必须在对类似工程配合比设计和使用情况调查研究的基础上，充分借鉴成功的经

验，选用符合要求的材料，进行配合比设计。

5.1.2多级沥青混合料配合比设计，应按照《公路沥青路面施工技术规范》（JTGF40-2004）的规定，

按目标配合比设计、生产配合比设计、生产配合比验证三个阶段进行，确定矿料级配及最佳沥青用量。

5.1.3多级沥青结合料由于具有较高的高温粘度，特别适用于粗集料骨架嵌挤结构，如SMA、LSPM，也

可用于AC等其它面层混合料中。

5.2矿料级配

多级沥青混合料矿料级配应符合《公路沥青路面施工技术规范》（JTGF40-2004）的规定，其中

LSPM应符合《大粒径透水性沥青混合料应用技术规程》（DB37/T1161-2009）的规定。

5.3设计方法

5.3.1采用马歇尔试验配合比设计方法，沥青混合料技术要求应符合《公路沥青路面施工技术规范》（JTG

F40-2004）的规定，并有良好的施工性能。当采用其他方法设计沥青混合料时，应用马歇尔试验配合比

设计方法进行验证，报告不同设计方法各自的试验结果。LSPM应采用大型马歇尔成型方法或旋转压实

仪成型方法，成型参数及技术要求按照《大粒径透水性沥青混合料应用技术规程》（DB37/T1161-2009）

的规定。

5.3.2多级沥青混合料适宜的拌和温度为175℃～190℃，击实成型温度为165℃～175℃。应根据不同的

混合料种类采取适宜的击实成型温度，如AC和SMA的宜为170℃～175℃，LSPM的宜为165℃～170℃。

5.4性能检验

5.4.1公称最大粒径等于或小于19mm的密级配沥青混合料及SMA需在配合比设计的基础上按照《公路

沥青路面施工技术规范》（JTGF40-2004）的规定进行各种使用性能检验，不符合要求的沥青混合料，

必须更换材料或重新进行配合比设计。LSPM的性能检验应符合《大粒径透水性沥青混合料应用技术规

程》（DB37/T1161-2009）的规定。

5.4.2做多级沥青混合料车辙试验时，试件成型后连同试模一起在常温条件下的放置时间不得小于48h，

也不得长于一周。

6

6多级沥青混合料施工工艺

6.1施工准备

6.1.l多级沥青混合料铺筑前，应检查基层或下卧沥青层的施工质量，不符合要求时，不得进行铺筑。

旧沥青路面或下卧层已被污染时，必须经清洗或铣刨处理后方可铺筑多级沥青混合料。

6.1.2不得在气温低于10℃以及雨天、路面潮湿的情况下进行多级沥青混合料摊铺。多级沥青混合料的

施工温度参照表6.1.2选择。通常宜较普通70号沥青的施工温度提高20℃。

表6.1.2多级沥青混合料的正常施工温度范围

单位为℃

混合料类型

工序

AC、SMALSPM

多级沥青加热温度175～190

集料加热温度185～200180～200

混合料出料温度175～185170～185

混合料最高温度(废弃温度)195
