DB37/T 1725-2010 高速公路人性化设计规定
DB37/T 1725-2010 Human-friendly Design Guidelines for Highways
基本信息
发布历史
-
2010年12月
研制信息
- 起草单位:
- 起草人:
- 出版信息:
- 页数:40页 | 字数:- | 开本: -
内容描述

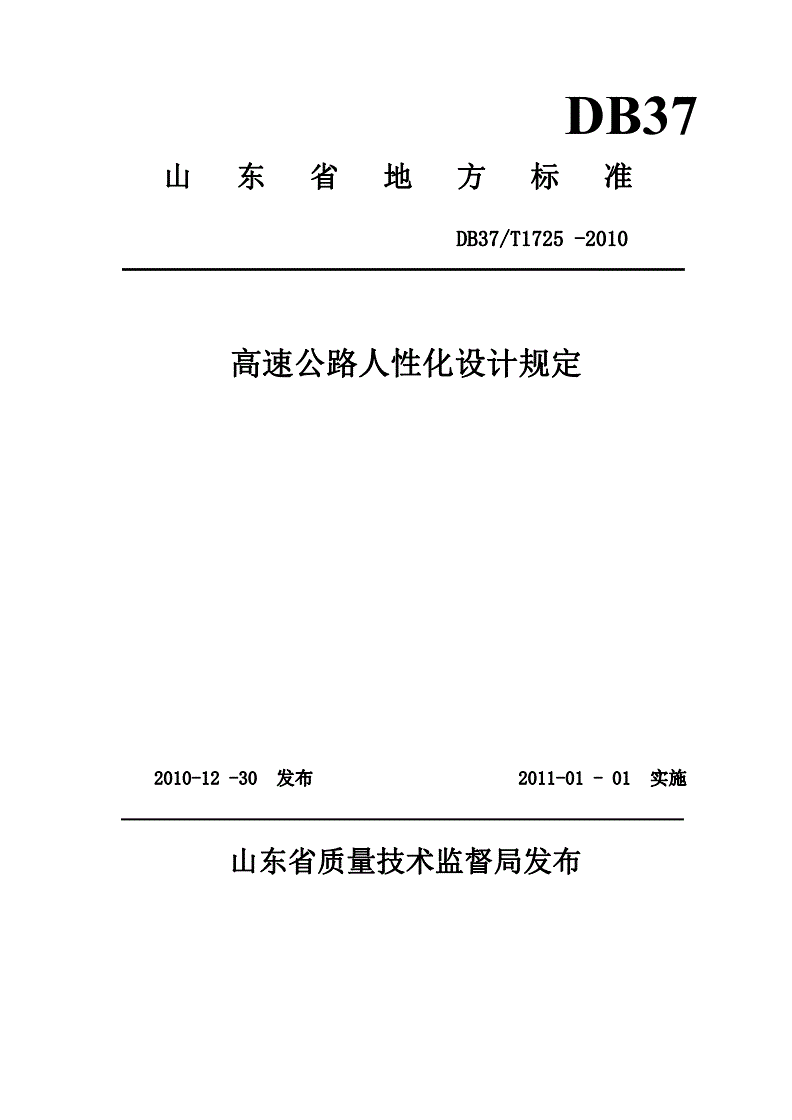

DB37
山东省地方标准
DB37/T1725-2010
高速公路人性化设计规定
2010-12-30发布2011-01-01实施
山东省质量技术监督局发布
高速公路人性化设计规定前言

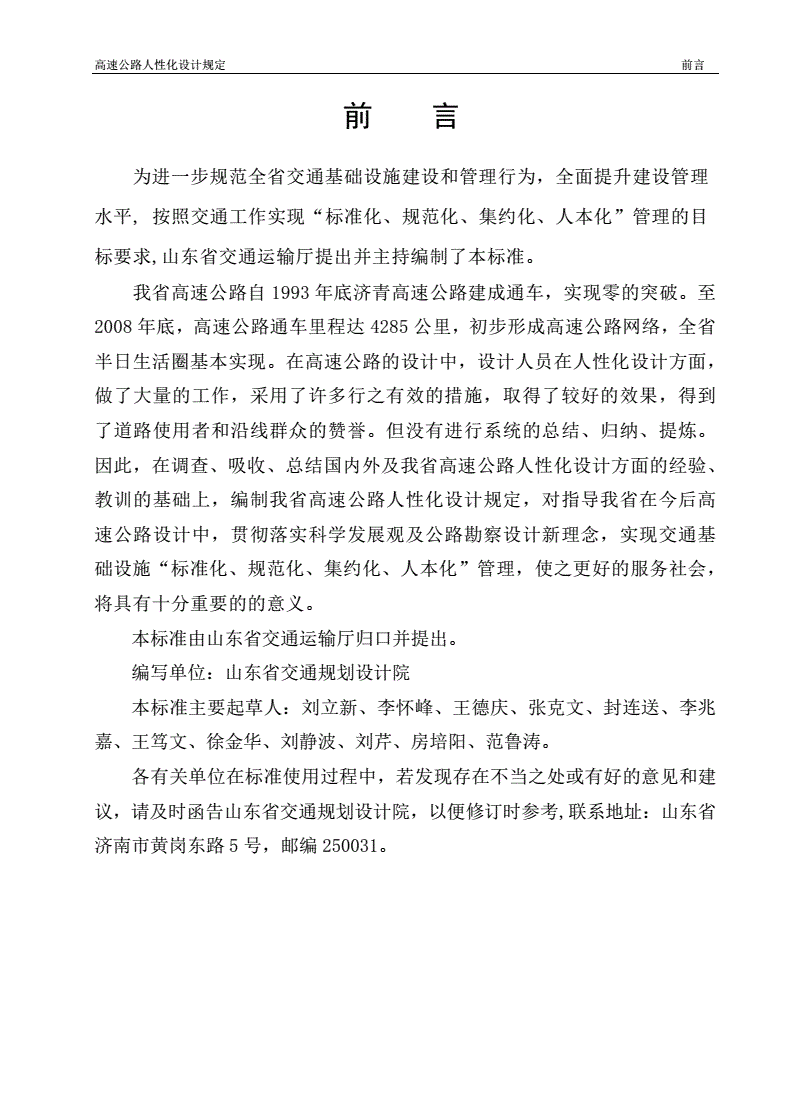

前言
为进一步规范全省交通基础设施建设和管理行为,全面提升建设管理
水平,按照交通工作实现“标准化、规范化、集约化、人本化”管理的目
标要求,山东省交通运输厅提出并主持编制了本标准。
我省高速公路自1993年底济青高速公路建成通车,实现零的突破。至
2008年底,高速公路通车里程达4285公里,初步形成高速公路网络,全省
半日生活圈基本实现。在高速公路的设计中,设计人员在人性化设计方面,
做了大量的工作,采用了许多行之有效的措施,取得了较好的效果,得到
了道路使用者和沿线群众的赞誉。但没有进行系统的总结、归纳、提炼。
因此,在调查、吸收、总结国内外及我省高速公路人性化设计方面的经验、
教训的基础上,编制我省高速公路人性化设计规定,对指导我省在今后高
速公路设计中,贯彻落实科学发展观及公路勘察设计新理念,实现交通基
础设施“标准化、规范化、集约化、人本化”管理,使之更好的服务社会,
将具有十分重要的的意义。
本标准由山东省交通运输厅归口并提出。
编写单位:山东省交通规划设计院
本标准主要起草人:刘立新、李怀峰、王德庆、张克文、封连送、李兆
嘉、王笃文、徐金华、刘静波、刘芹、房培阳、范鲁涛。
各有关单位在标准使用过程中,若发现存在不当之处或有好的意见和建
议,请及时函告山东省交通规划设计院,以便修订时参考,联系地址:山东省
济南市黄岗东路5号,邮编250031。

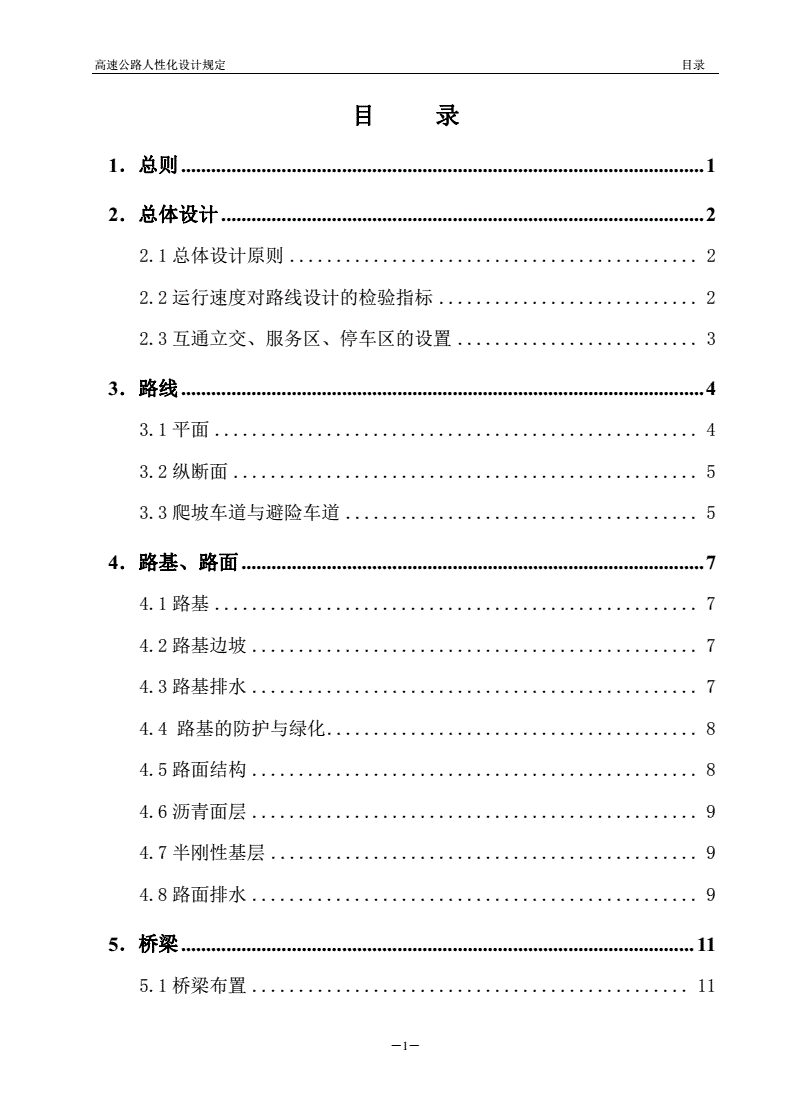

高速公路人性化设计规定目录
目录
1.总则........................................................................................................1
2.总体设计................................................................................................2
2.1总体设计原则............................................2
2.2运行速度对路线设计的检验指标............................2
2.3互通立交、服务区、停车区的设置..........................3
3.路线........................................................................................................4
3.1平面....................................................4
3.2纵断面..................................................5
3.3爬坡车道与避险车道......................................5
4.路基、路面............................................................................................7
4.1路基....................................................7
4.2路基边坡................................................7
4.3路基排水................................................7
4.4路基的防护与绿化........................................8
4.5路面结构................................................8
4.6沥青面层................................................9
4.7半刚性基层..............................................9
4.8路面排水................................................9
5.桥梁......................................................................................................11
5.1桥梁布置...............................................11
-1-
高速公路人性化设计规定目录
5.2桥梁景观...............................................11
5.3桥梁附属设施...........................................12
6.路线交叉..............................................................................................13
6.1互通立交...............................................13
6.2分离立交...............................................14
7.交通工程与沿线设施..........................................................................16
7.1交通安全设施...........................................16
7.2服务设施...............................................18
7.3管理设施...............................................21
7.4建筑设备...............................................23
本指南用词说明........................................................................................26
附件《高速公路人性化设计规定》(DB37/T-2010)条文说明...27
-2-
高速公路人性化设计规定总则
1.总则
1.0.1为落实科学发展观,贯彻交通工作“标准化、规范化、集约化、人
本化”的管理理念,制定本规定。
1.0.2本规定适用于山东省新建和扩(改)建高速公路设计。
1.0.3本规定使用时,应符合现行国家及行业标准、规范的规定。
1.0.4高速公路人性化设计
是指在设计过程中充分考虑高速公路服务对象在行为习惯、生理及心理
需求,结合自然环境、人文环境、地域文化等因素,提供安全、环保、舒适、
和谐的设计产品。
高速公路应为驾乘人员提供安全、可靠、舒适、快捷、方便、环保的出
行环境;应为管理养护人员提供高速公路管理、养护以及工作生活上的方便;
应尊重高速公路沿线的单位和居民原有的生产、生活、出行习惯,为其提供
通行和生产、生活上的方便。
-1-
高速公路人性化设计规定总体设计
2.总体设计
2.1总体设计原则
2.1.1确定起迄点位置时,应为后续项目拟定一定长度的具体实施设计方
案。
2.1.2根据设计交通量、沿线地形与自然条件,论证并合理确定设计速度、
车道数和设计路段。合理确定不同设计路段的衔接地点,做好衔接处的过渡
设计。
2.1.3合理运用技术指标及其组合,注重线形指标的连续、均衡。
2.1.4对于地形复杂路段,可考虑分幅设计。
2.1.5结合交通出行条件的特殊性,论证并确定桥梁设计荷载。
2.1.6结合地形、地质条件及取、弃土情况,合理确定路堤高度。对于高
填、深挖路段,应同架桥、建隧方案进行比选论证。
2.1.7结合沿线村镇规划及路网布局,合理确定通道、天桥的设置标准和
间距。
2.2运行速度对路线设计的检验指标
2.2.1设计速度与运行速度
高速公路的所有相关特征必须与其设计速度指标相匹配,以实现实际运
行速度均衡。
2.2.2运行速度协调性检验指标
相邻路段运行速度的差值|ΔV85|应≤20km/h。
2.2.3设计速度与运行速度协调性检验指标
同一路段的设计速度与预测运行速度的差值(Δ=│V-V85│)应≤20km/h。
-2-
高速公路人性化设计规定总体设计
2.3互通立交、服务区、停车区的设置
互通立交设置以实现功能要求为原则,最大间距不宜超过25km,最小
间距不宜小于4km。间距超过40km时可考虑设置紧急出口,并结合地方道
路或施工便道设置紧急疏散道路。
服务区、停车区的设置位置、规模、设施应充分考虑水、电条件及人性
化的服务要求。服务区间距不宜超过50km。停车区在服务区之间布设,间
距宜为12~25Km。
-3-
高速公路人性化设计规定路线
3.路线
3.1平面
3.1.1直线长度的取用
避免使用长直线(20×V),特殊情况下,直线的长度不宜超过(30×V)。
3.1.2平曲线半径及长度的取用
1.一般情况下,最小圆曲线半径宜采用超高为2%~3%的圆曲线半径。
2.不设超高的圆曲线半径按表3.1.1取用。有条件时,当路拱坡度采用2
%,宜采用路拱>2%的规定值。
表3.1.1
设计速度(km/h)12010080
路拱≤2%550040002500
不设超高的圆曲
线半径(m)路拱>2%750052503350
2.相邻的两条同向圆曲线,当最小圆曲线半径大于或对于不设超高的圆曲
线半径时,可径相连接。
3.同向圆曲线间的直线长度不宜小于6×V,反向圆曲线间的直线长度不
宜小于2×V。
4.回旋线的最小长度宜按表3.1.2取用。
表3.1.2
设计速度(km/h)12010080
回旋线最小长度(m)150120100
5.平面设计中,不宜采用α﹤10°的小偏角。
3.1.3超高
-4-
高速公路人性化设计规定路线
1.最大超高不宜大于6﹪。
2.超高渐变段的超高最大值应设置在HY点(或YH点)。
3.2纵断面
3.2.1一般情况下,最大纵坡宜按表3.2.1取用:
表3.2.1
设计速度(km/h)12010080
最大纵坡(%)2.53.54.5
3.2.2坡差>2﹪时,坡长宜大于表3.2.2中的最小坡长。
表3.2.2
设计速度(km/h)12010080
最小坡长(m)300250200
3.2.3竖曲线半径宜采用满足视觉要求的半径值;坡差大于5﹪时,凹型
竖曲线的半径宜大于15000m。
3.2.4同向竖曲线间直线长度宜大于6秒行程,反向竖曲线间直线长度宜
大于3秒行程。
3.2.5竖曲线的最小长度宜按表3.2.3取用:
表3.2.3
设计速度(km/h)12010080
竖曲线最小长度(m)300250200
3.3爬坡车道与避险车道
3.3.1爬坡车道
-5-
高速公路人性化设计规定路线
对于四车道高速公路,当大型车混入率超过40﹪、连续上坡路段的长度
大于3000m,且设计通行能力小于设计小时交通量或大型车运行速度低于表
3.3.1的容许最低速度以下时,宜设置爬坡车道。
表3.3.1
设计速度(km/h)12010080
容许最低速度(Km/h)605550
3.3.2避险车道
当大型车混入率超过40﹪、连续下坡路段的长度超过3000m、平均纵坡
超过3﹪时,宜考虑设置避险车道。
-6-
高速公路人性化设计规定路基、路面
4.路基、路面
4.1路基
4.1.1平原地区填土高度不宜大于9m;山区填土高度不宜大于15m,特殊
情况不宜超过25m。
4.1.2挖方深度不宜超过25m。
4.2路基边坡
4.2.1边坡宜结合岩土的性质采用流线型。
4.2.2挖方路基应根据工程地质、水文地质、边坡高度等确定边坡坡率和
防护型式。深挖方路段应进行动态设计。
4.2.3浅挖方路段,宜放缓边坡。
4.3路基排水
4.3.1路基排水应在调查沿线水系、现有边沟状况和当地排灌系统的基础
上,结合地形、桥涵等因素,合理布局,使各项设施能相互衔接配合,保证
排水畅通。
4.3.2汇水面积较大的挖方段边沟宜采用上部为浅碟式纵向排水沟,下部
为矩形暗沟的型式。
4.3.3挖方路基采用矩形边沟时,填挖交界处的边沟出水口段应满足路基
边坡稳定和设置路侧护栏的要求。
4.3.4边沟的出水口应合理布设,防止汇水冲刷农田和引起水土流失。
4.3.5边沟可采用植草、铺草皮或圬工防护。采用圬工防护时,不宜全断
面铺砌。
-7-
高速公路人性化设计规定路基、路面
4.3.6截水沟尺寸应根据汇水面积确定,并采取措施与周围环境协调。
4.4路基的防护与绿化
4.4.1路基边坡防护应遵循安全、经济、美观、适用的原则。
4.4.2路堑边坡,应优先采用生态防护。
4.4.3岩体破碎且存在落石可能的边坡,宜采用挂网防护。开挖坡面上自
身稳定且不易风化的岩石,宜予以保留。
4.4.4稳定性差的不良地质边坡,宜采用工程防护与生态防护结合的综合
处理方案。
4.4.5坡面过陡或植物不宜生长的边坡,宜在坡脚种植地锦等攀缘植物进
行垂直绿化。
4.4.6跨越主线的天桥两端相接的被交路边坡,在高速公路可视范围内,
选用防护型式时应注重防护的视觉效果。
4.4.7坡面绿化应自然,宜采用乡土植物。采用工程防护的路基边坡,宜
采用灌木、乔木或攀缘类植物进行遮挡。
4.4.8路堑坡顶宜采用与
