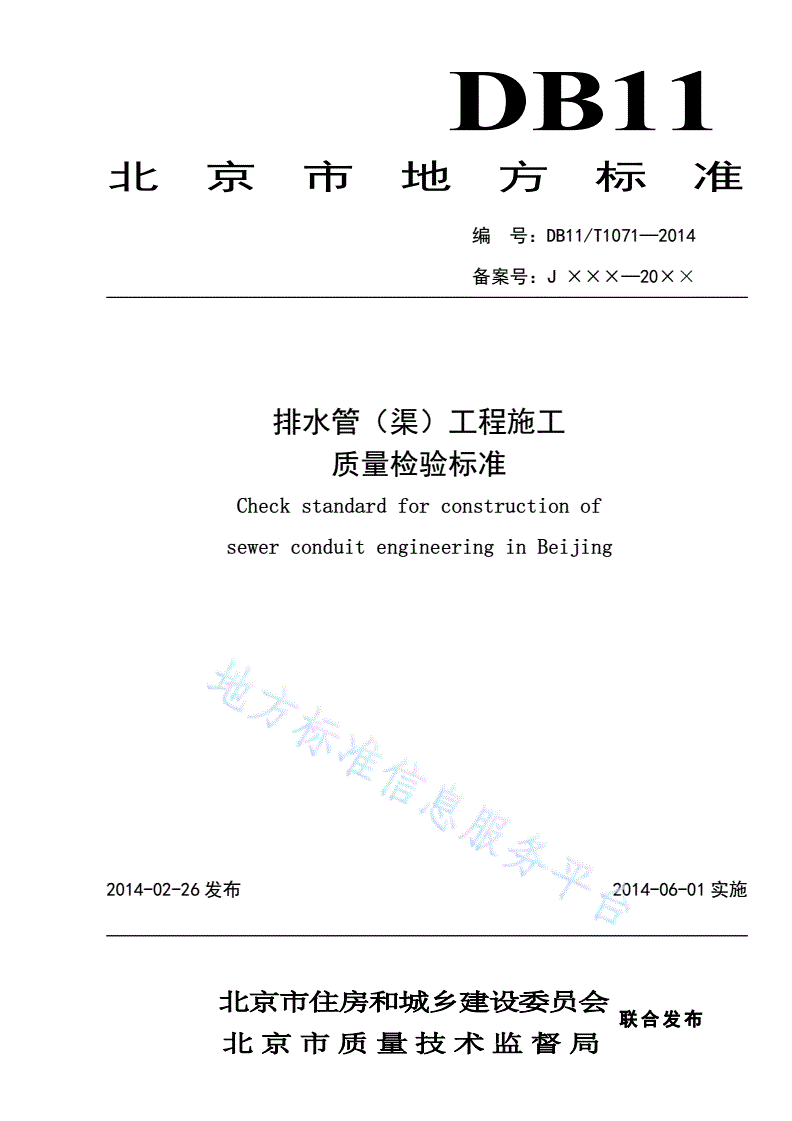

DB11/ 1071-2014 排水管（渠）工程施工质量检验标准

北京市地方标准

编号：DB11/T1071—2014

备案号：J×××—20××

排水管（渠）工程施工

质量检验标准

Checkstandardforconstructionof

sewerconduitengineeringinBeijing

2014-02-26发布2014-06-01实施

北京市住房和城乡建设委员会

联合发布

北京市质量技术监督局

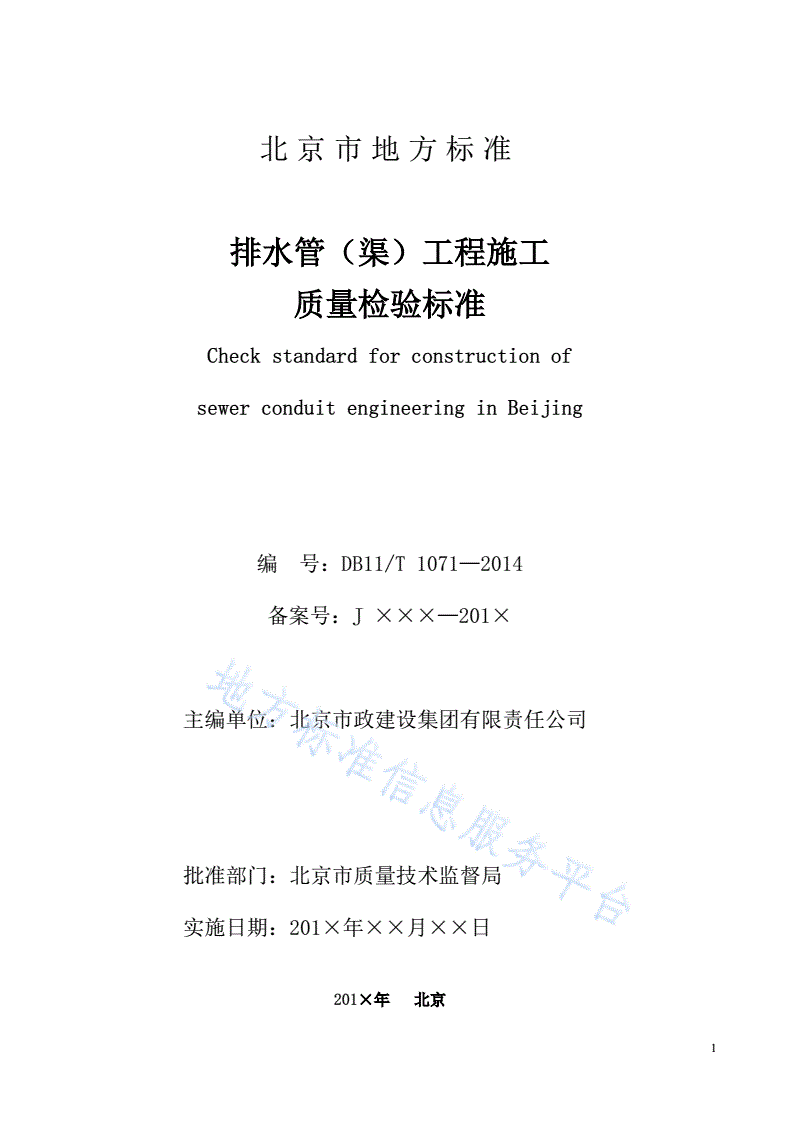

北京市地方标准

排水管（渠）工程施工

质量检验标准

Checkstandardforconstructionof

sewerconduitengineeringinBeijing

编号：DB11/T1071—2014

备案号：J×××—201×

主编单位：北京市政建设集团有限责任公司

批准部门：北京市质量技术监督局

实施日期：201×年××月××日

201×年北京

1

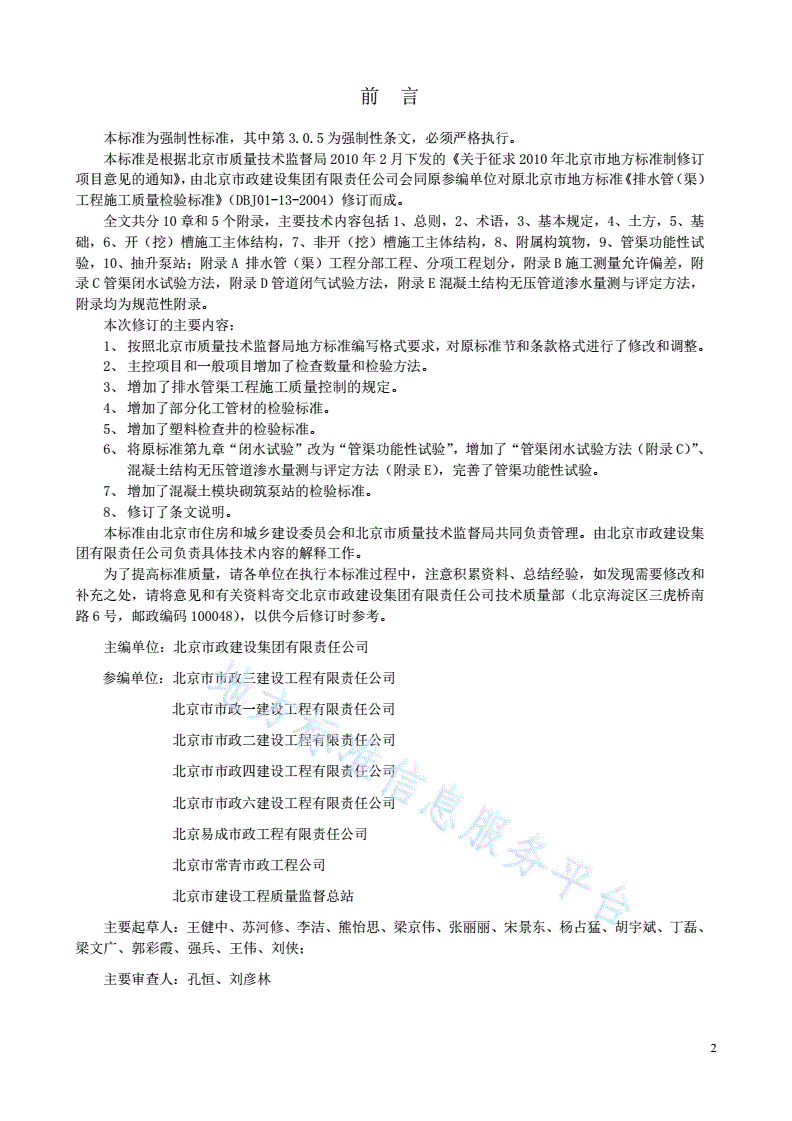

前言

本标准为强制性标准，其中第3.0.5为强制性条文，必须严格执行。

本标准是根据北京市质量技术监督局2010年2月下发的《关于征求2010年北京市地方标准制修订

项目意见的通知》，由北京市政建设集团有限责任公司会同原参编单位对原北京市地方标准《排水管（渠）

工程施工质量检验标准》（DBJ01-13-2004）修订而成。

全文共分10章和5个附录，主要技术内容包括1、总则，2、术语，3、基本规定，4、土方，5、基

础，6、开（挖）槽施工主体结构，7、非开（挖）槽施工主体结构，8、附属构筑物，9、管渠功能性试

验，10、抽升泵站；附录A排水管（渠）工程分部工程、分项工程划分，附录B施工测量允许偏差，附

录C管渠闭水试验方法，附录D管道闭气试验方法，附录E混凝土结构无压管道渗水量测与评定方法，

附录均为规范性附录。

本次修订的主要内容：

1、按照北京市质量技术监督局地方标准编写格式要求，对原标准节和条款格式进行了修改和调整。

2、主控项目和一般项目增加了检查数量和检验方法。

3、增加了排水管渠工程施工质量控制的规定。

4、增加了部分化工管材的检验标准。

5、增加了塑料检查井的检验标准。

6、将原标准第九章“闭水试验”改为“管渠功能性试验”，增加了“管渠闭水试验方法（附录C）”、

混凝土结构无压管道渗水量测与评定方法（附录E），完善了管渠功能性试验。

7、增加了混凝土模块砌筑泵站的检验标准。

8、修订了条文说明。

本标准由北京市住房和城乡建设委员会和北京市质量技术监督局共同负责管理。由北京市政建设集

团有限责任公司负责具体技术内容的解释工作。

为了提高标准质量，请各单位在执行本标准过程中，注意积累资料、总结经验，如发现需要修改和

补充之处，请将意见和有关资料寄交北京市政建设集团有限责任公司技术质量部（北京海淀区三虎桥南

路6号，邮政编码100048），以供今后修订时参考。

主编单位：北京市政建设集团有限责任公司

参编单位：北京市市政三建设工程有限责任公司

北京市市政一建设工程有限责任公司

北京市市政二建设工程有限责任公司

北京市市政四建设工程有限责任公司

北京市市政六建设工程有限责任公司

北京易成市政工程有限责任公司

北京市常青市政工程公司

北京市建设工程质量监督总站

主要起草人：王健中、苏河修、李洁、熊怡思、梁京伟、张丽丽、宋景东、杨占猛、胡宇斌、丁磊、

梁文广、郭彩霞、强兵、王伟、刘侠；

主要审查人：孔恒、刘彦林

2

目录

1总则....................................................................................................................................................................1

2术语....................................................................................................................................................................2

3基本规定..............................................................................................................................................................4

4土方....................................................................................................................................................................5

4.1沟槽开挖与支护.........................................................................................................................................5

4.2沟槽回填......................................................................................................................................................6

4.3基坑开挖...................................................................................................................................................8

4.4基坑回填.....................................................................................................................................................9

5基础................................................................................................................................................................11

5.1混凝土基础.............................................................................................................................................11

5.2土、砂及砂石基础.................................................................................................................................12

6开槽施工主体结构............................................................................................................................................13

6.1预制钢筋混凝土管铺设.........................................................................................................................13

6.2金属管（钢管、球墨铸铁管）管道铺设.............................................................................................13

6.3硬聚氯乙烯（PVC-U）、高密度聚乙烯（HDPE）及聚乙烯（PE）管道铺设.................................16

6.4玻璃纤维增强热固性树脂夹砂（RPMP）管道铺设.........................................................................17

6.5倒虹吸管铺设.........................................................................................................................................18

6.6钢筋混凝土管道接口...............................................................................................................................19

6.7金属管道接口.........................................................................................................................................19

6.8塑料管道接口（硬聚乙烯PVC-U、高密度聚乙烯HDPE、聚乙烯PE）........................................19

6.9玻璃纤维增强热固性树脂夹砂管(RPMP)接口....................................................................................20

6.10土渠.......................................................................................................................................................20

6.11现浇钢筋混凝土管（渠）...................................................................................................................20

6.12预制装配式管（渠）...........................................................................................................................22

6.13砌筑管（渠）.......................................................................................................................................25

7非开槽施工主体结构........................................................................................................................................28

7.1工作井.......................................................................................................................................................28

7.2顶管施工管道.........................................................................................................................................29

7.3盾构施工排水隧道.................................................................................................................................30

7.4浅埋暗挖施工排水隧道...........................................................................................................................32

8附属构筑物........................................................................................................................................................36

8.1检查井.....................................................................................................................................................36

8.2雨水口.....................................................................................................................................................38

8.3进出水口构筑物.....................................................................................................................................39

9管渠功能性试验................................................................................................................................................41

9.1一般规定.................................................................................................................................................41

9.2管渠闭水试验.........................................................................................................................................41

9.3无压管道的闭气试验.............................................................................................................................43

10抽升泵站..........................................................................................................................................................44

10.1现浇钢筋混凝土结构...........................................................................................................................44

10.2沉井结构...............................................................................................................................................47

10.3砌筑结构...............................................................................................................................................48

10.4预制混凝土构件...................................................................................................................................49

10.5水泵安装...............................................................................................................................................51

3

10.6管道安装.................................................................................................................................................52

附录A排水管(渠)工程分部工程、分项工程划分..............................................................................................53

附录B施工测量允许偏差....................................................................................................................................54

附录C管渠闭水法试验......................................................................................................................................55

附录D管道闭气试验............................................................................................................................................56

附录E混凝土结构无压管道渗水量测与评定方法...........................................................................................58

本标准用词说明......................................................................................................................................................59

引用标准名录..........................................................................................................................................................60

条文说明..................................................................................................................................................................61

DBXX-20XX

4

Contents

1generalprovisions…………………1

2term………………………2

3basicregulations……………………4

4earthwork………………5

4.1trenchearthworkandsupport………………5

4.2trenchbackfill………………6

4.3pitearthwork……………………8

4.4pitbackfill……………………9

5foundation……………11

5.1concretefoundation…………11

5.2soil,sandandgravelstratumfoundation………………12

6themainstructureoftrenchinstallation……………………13

6.1thelayingofprefabricatedreinforcedconcretepipe……………13

6.2layingofmetal(steelpipe,ductileironpipe)pipeline…………13

6.3PVC-U,HDPEandPEpipelinelaying………16

6.4RPMPpipelinelaying…………17

6.5invertedsiphonstrawlaying………………18

6.6jointofreinforcedconcretepipe………19

6.7jointofmetalpipe…………19

6.8jointofplasticpipe(PVC-U,HDPE,PE)………………19

6.9jointofglassfiberreinforcedthermosettingresinmortarpipes(RPMP)……20

6.10channel…………………………20

6.11thecast-in-placereinforcedconcretechannel………20

6.12prefabricatedchannel………………………22

6.13buildingchannel……………25

7themainstructureoftrenchlessinstallation………………28

7.1workingshaft…………………28

7.2pipejackingconstruction…………………29

7.3shieldDrainagetunnelconstruction……………………30

7.4shallowundercuttingDrainagetunnelconstruction…………………32

8affiliatedconstruction……………36

8.1inspectionshaft………………36

8.2gully……………38

8.3waterinletandoutletstructure…………39

9leaktest………………41

9.1generalregulations…………41

9.2pipeline(tunnels)leaktest………………41

9.2pneumaticpressuretestfornon-pressurepipe………43

10pumpingliftpumpstation………………………44

10.1reinforcedconcretestructure……………44

10.2opencaisson…………………47

10.3masonrystructure……………48

10.4precastconcreteunit………………………49

5

10.5pumpinstallation……………51

10.6pipelineinstallation………………………52

AppendixAdividingseparatedpartsofadrainagepipeEngineeringproject…………53

AppendixBdeviationofconstructionsurvey…………………54

AppendixCwaterobturationtest…………………55

AppendixDpneumaticpressuretest………………56

AppendixEmeasurementandevaluationofnon-pressureconcretepipeleakage………58

Explanationofstandardwords……………………59

Listofnormativestandards…………60

Clauseexplanation………………………61

6

1总则

1.0.1为适应排水管(渠)工程建设发展的需要，加强排水管(渠)工程质量管理，统一排水管(渠)

工程施工质量的检验，确保工程质量，特制定本标准。本标准是用于排水管(渠)工程各分项、分部

（子分部）工程的成品进行计量、计数抽样检验，对阶段性产品质量进行检验的标准。

1.0.2本标准适用于北京市行政区域内，新建、扩建、改建及大、中型维修的城市排水管道、渠

道工程。有特殊要求的排水管(渠)工程，除特殊要求部分外，应按本标准执行。

1.0.3本标准应与《市政基础设施工程质量检验与验收标准》、《北京市给水排水管道工程施工技

术规程》(DBJ01－47)配套使用。

1.0.4排水管(渠)工程施工质量的验收除应执行本标准外，尚应符合国家现行有关标准的规定。

1

2术语

2.0.1排水管渠sewerconduit(pipeline)

指收集、输送城镇雨、污水或工业废水的管(渠)道。

2.0.2自流管渠、重力流管（渠）道free-flowconduit(pipeline)、gravity-flow

conduit(pipeline)

指输送的液体是在其自重重力作用下运行的管（渠）道。

2.0.3压力管道pressurepipeline

本标准指工作压力大于或等于0.1MPa的排水管道。

2.0.4无压管道non-pressurepipeline

本标准指工作压力小于0.1MPa的排水管道。

2.0.5开槽施工trenchinstallation

从地表开挖沟槽，在沟槽内敷设管（渠）道的施工方法。

2.0.6不开槽施工trenchlessinstallation

在管道沿线地面下开挖成型的洞内敷设或浇筑管（渠）道的施工方法。

2.0.7硬聚氯乙烯（PVC-U）管.unplasticizedpolyvinylchlo-ride(PVC-U)pipes

以聚乙烯树脂为主要原料，加入必要的添加剂经挤出成型工艺制成的的管道。

2.0.8高密度聚乙烯（HDPE）管highdensitypo-lyethylenepipe（与普通的材质相同）

以高密度聚乙烯树脂为主要原料制成的热塑性塑料管道。

2.0.9聚乙烯（PE）管polyethylene(PE)pipes

以聚乙烯树脂为主要原料，加入必要的添加剂，经挤出成型工艺制成的管道。

2.0.10玻璃纤维增强热固性树脂夹砂（RPMP）管glassfiberreinforcedthermosettingresin

mortarpipe

以嵌入或包裹在固化的热固性树脂中的玻璃纤维为增强材料的管状制品，它以适应沙粒状填料

作骨料，包含触变剂、颜料或染料，亦可配有热塑性或热固性内衬和涂层。

2.0.11管道变形率（管道挠曲值）pipedeflection

特指柔性管道在竖直方向上直径的变化率。

2.0.12混凝土模块

混凝土模块是由混凝土通过专用加工设备制作而成，模块上下左右均有嵌锁结构，内部纵横孔道相

互贯通，其开孔率在35%～80%。砌筑后可在空心部位灌筑混凝土（必要时可在孔内配置一定数量的

钢筋，以增加砌体结构强度），形成模块与灌孔混凝土结合的墙体结构。

2.0.13工作井workingshaft

顶管、盾构、浅埋暗挖等不开槽施工时，从地面竖直开挖至管道底部的施工作业空间。又称工作坑、

竖井等。

2.0.14沉井opencaisson

在地面上制作井筒或井室，然后在井筒或井室内挖土，使井筒或井室靠自重或外力下沉至

设计标高，再实施封底和内部工程的施工方法。

2.0.15检查井manhole

地下排水系统中连接上下游管道同时联通地面的构筑物，可供养护作业者从地面出入、养护

和维修管道之用。

2.0.16泵站pumphouse

设置有水泵机组及相应控制电气、阀门等设备的构筑物。

2.0.17降水dewatering,waterremoval

采用干预手段降低地层中水层水位高程的行为。

2

2.0.18公称管径norminaldiameterofpipes

管道、管道附件和管道配件的标定直径。

2.0.19粘接接头solventcenmentjoint

指用粘合剂涂抹管子插口外表面及承口端内表面使其粘接牢固的接头，适用于小口径的硬

聚氯乙烯管道。

2.0.20热熔连接fusionconnection

采用专用热熔工具将相同热塑性塑料管材的连接部位加热熔融，冷却后连接成为一个整体的连接方

法。

2.0.21电熔连接eiectronicfusionconnection

相同的热塑性塑料管材连接时，套上特制的电熔管件，由电熔连接机具对电熔管件通电，依靠电熔

管件内电阻丝产生的热量进行熔接，冷却后管材与电熔管件连接成为一个整体的连接方法。

2.0.22法兰接头flangedconnection

由法兰组件将两个管道、管件或器材用螺栓紧固在一起的连接方法。

2.0.23承插式接头socket(bell)andspigotjoint

将管端的插口端插入相邻管的承口端构成的搭接接头。承口和插口间空隙内用柔性密封料

时为柔性接头；用刚性密封料时为刚性插头。

2.0.24管底腋角haunchesunderpipe

指圆管底部支承范围弧下的两侧三角部位，是管道基础支承区域的重要组成部分。

2.0.25回填土backfilling

指回填沟槽的土,一般按规定要求的土质和密实度回填已敷设管道两侧及管顶上部的覆土。

2.0.26严密性试验leaktest

对已敷设好的管道用液体或气体检查管道渗漏情况的试验统称。

2.0.27闭水试验waterfighttest

对已敷设的管（渠）按规定的水头用注水的方法来检验其在规定的压力值时是否符合规定

的允许渗漏标准的试验。

2.0.28闭气试验air-fighttest

对已敷设的管段按规定用充气的方法来检验其在规定的压力值时是否符合规定的泄漏量的

试验。

3

3基本规定

3.0.1施工单位应具备相应的施工资质，施工人员应具有相应的资格。施工项目质量管理应有相

应的施工技术标准、质量管理体系、质量控制和检验制度。施工单位在开工前应编制施工组织设计，

施工组织设计必须按规定程序审批后执行，有变更时应办理变更审批。

3.0.2工程所用的管材、管道附件、构（配）件和主要原材料等产品进入施工现场时必须进行进

场验收并妥善保管。进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用

说明书、进口产品的商检报告及证件等，符合设计要求并按国家有关标准规定进行复检，验收合格

后方可使用。

3.0.3用于工程施工各个环节的计量器具和检测设备都必须是经过计量检定在有效期内或校准合

格的；且精度满足使用要求。

3.0.4混凝土的抗压、抗冻、抗渗等试件取样数量应符合《市政基础设施工程资料管理规程》规

定。

3.0.5污水、雨污水合流管道及湿陷土、膨胀土、流砂地区的雨水管道，必须经严密性试验合格

后方可投入运行。

3.0.6排水管渠工程施工质量控制应符合下列规定：各分项工程应按照施工技术标准进行质量控

制，每分项工程完成后，必须进行检验；相关各分项工程之间，必须进行交接检验，所有隐蔽分项

工程必须进行隐蔽验收，未经检验或验收不合格不得进行下道分项工程。

3.0.7通过返修或加固处理仍不能满足结构安全或使用功能要求的分部（子分部）工程、单位（子

单位）工程，严禁验收。

3.0.8工程施工设置的水准点、控制桩、高程桩设置必须牢固；水准点、管道轴线控制桩、高程

桩必须经过复核，方可使用。施工测量允许偏差见附录B。

4

4土方

4.1沟槽开挖与支护

主控项目

4.1.1原状地基土作为管道基础时不得超挖、扰动、受水浸泡或受冻。

检查数量：全数检查。

检验方法：目测，检查施工记录。

4.1.2地基承载力必须达到设计规定，并经有关方面签认。

检查数量：全数检查。

检验方法：目测，检查地基承载力实验报告。

4.1.3沟槽底宽必须满足管道安装与设计基础宽度要求。

检查数量：全数检查。

检验方法：用钢尺量测。

4.1.4地基处理时，所使用材料、地基处理的宽度、厚度、压实度应符合设计要求。

检查数量：全数检查。

检验方法：按设计或规定要求进行检查，检查检测记录、试验报告。

4.1.5地基处理应符合现行国家标准《给水排水管道工程施工及验收规范》（GB50268）的相关规

定，管道天然地基的强度不能满足设计要求时应按设计要求加固。

检查数量：全数检查。

检验方法：检查施工方案、施工记录。

4.1.6沟槽支护应符合国家现行标准《建筑基坑支护技术规程》（JGJ120）的相关规定。沟槽的支

撑形式，支护结构强度、刚度、稳定性、支拆方法及安全措施应符合施工设计要求。

检查数量：全数检查。

检验方法：目测，检查施工方案、施工记录。

一般项目

4.1.7沟槽边坡平整稳定，边坡坡度应符合施工设计的规定。

检查数量：全数检查。

检验方法：目测,尺量检查。

4.1.8沟槽开挖允许偏差应符合表4.1.8的规定。

表4.1.8沟槽开挖允许偏差表

序
