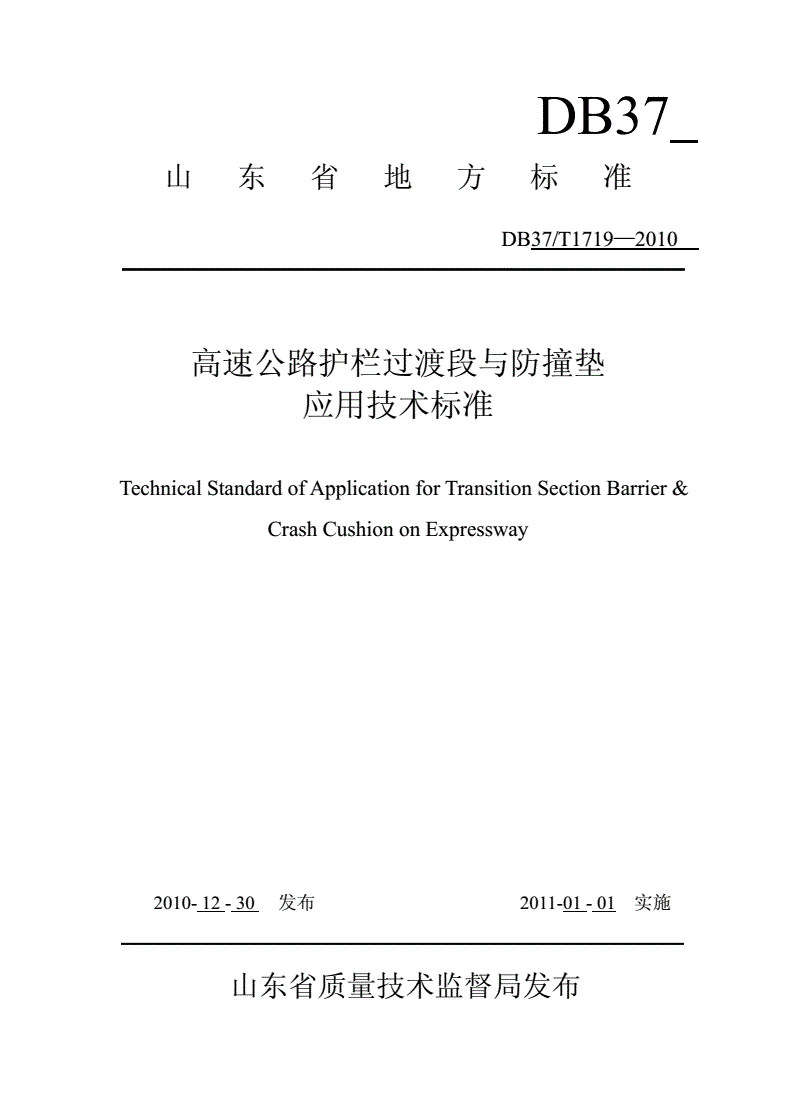

DB37/T 1719-2010 高速公路护栏过渡段与防撞垫应用技术标准

DB37

山东省地方标准

DB37/T1719—2010

高速公路护栏过渡段与防撞垫

应用技术标准

TechnicalStandardofApplicationforTransitionSectionBarrier&

CrashCushiononExpressway

2010-12-30发布2011-01-01实施

山东省质量技术监督局发布

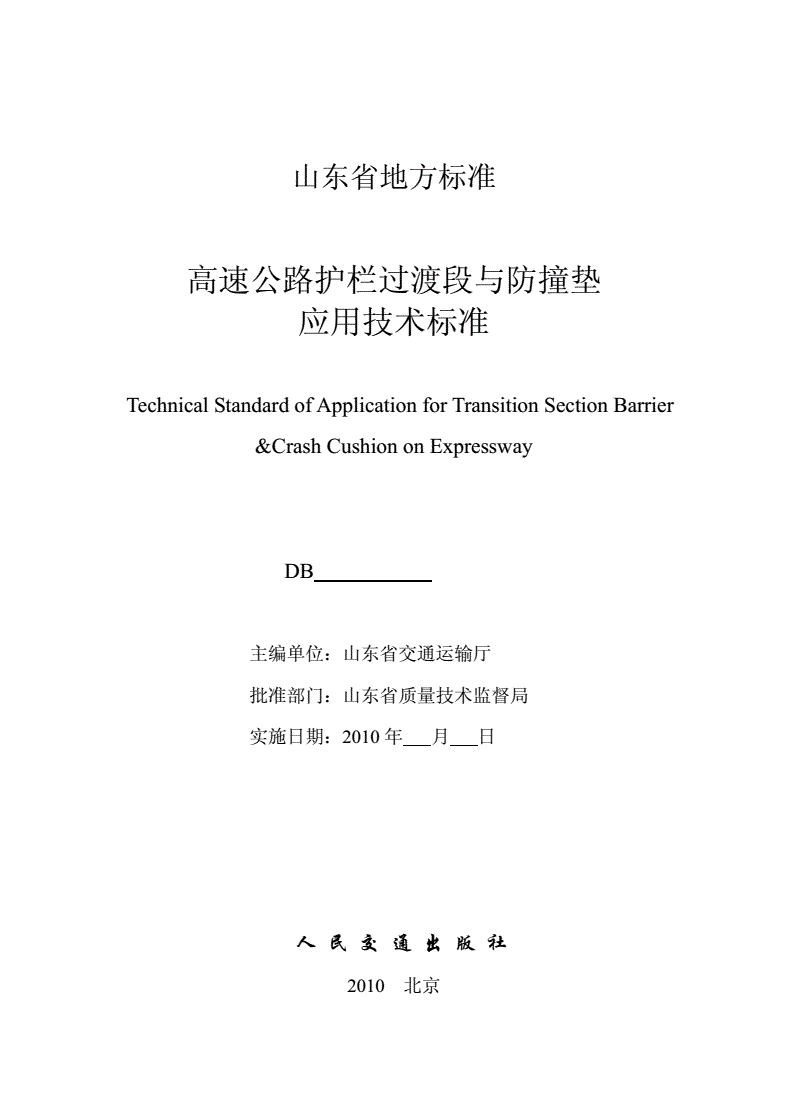

山东省地方标准

高速公路护栏过渡段与防撞垫

应用技术标准

TechnicalStandardofApplicationforTransitionSectionBarrier

&CrashCushiononExpressway

DB

主编单位：山东省交通运输厅

批准部门：山东省质量技术监督局

实施日期：2010年月日

人民交通出版社

2010北京

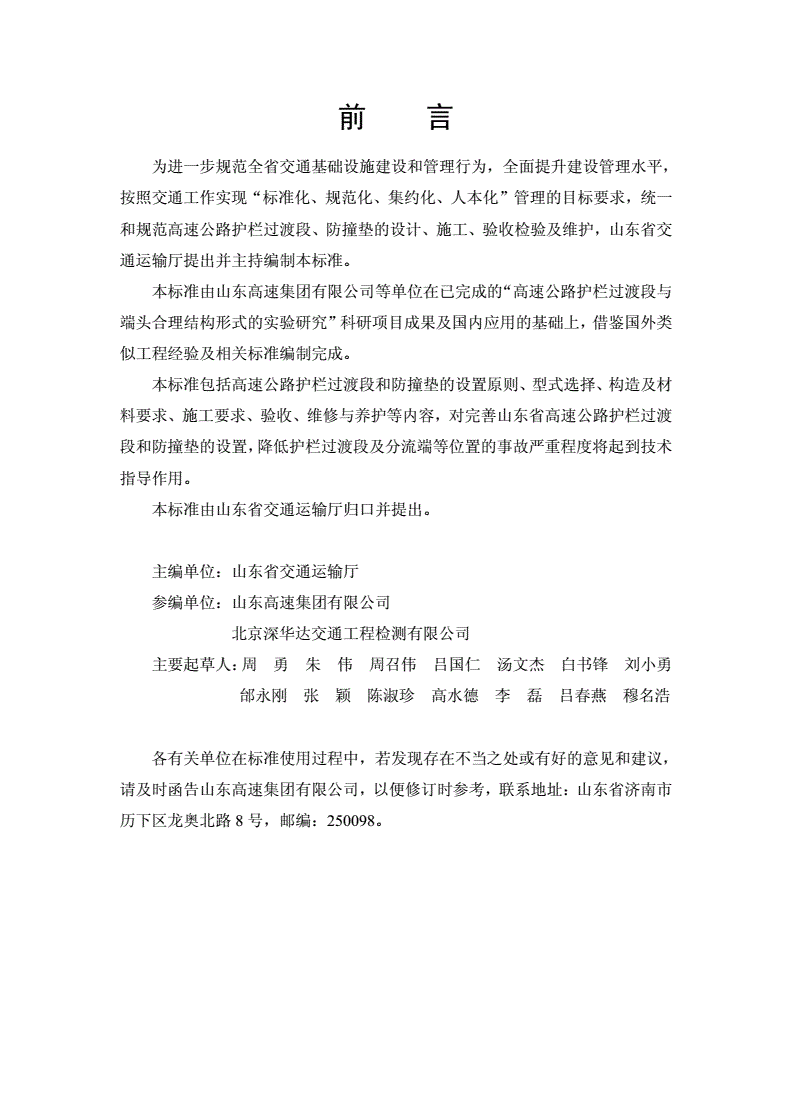

前言

为进一步规范全省交通基础设施建设和管理行为，全面提升建设管理水平，

按照交通工作实现“标准化、规范化、集约化、人本化”管理的目标要求，统一

和规范高速公路护栏过渡段、防撞垫的设计、施工、验收检验及维护，山东省交

通运输厅提出并主持编制本标准。

本标准由山东高速集团有限公司等单位在已完成的“高速公路护栏过渡段与

端头合理结构形式的实验研究”科研项目成果及国内应用的基础上，借鉴国外类

似工程经验及相关标准编制完成。

本标准包括高速公路护栏过渡段和防撞垫的设置原则、型式选择、构造及材

料要求、施工要求、验收、维修与养护等内容，对完善山东省高速公路护栏过渡

段和防撞垫的设置，降低护栏过渡段及分流端等位置的事故严重程度将起到技术

指导作用。

本标准由山东省交通运输厅归口并提出。

主编单位：山东省交通运输厅

参编单位：山东高速集团有限公司

北京深华达交通工程检测有限公司

主要起草人：周勇朱伟周召伟吕国仁汤文杰白书锋刘小勇

邰永刚张颖陈淑珍高水德李磊吕春燕穆名浩

各有关单位在标准使用过程中，若发现存在不当之处或有好的意见和建议，

请及时函告山东高速集团有限公司，以便修订时参考，联系地址：山东省济南市

历下区龙奥北路8号，邮编：250098。

目录

1总则........................................................................................................................1

2引用标准................................................................................................................2

3术语........................................................................................................................3

4护栏过渡段............................................................................................................4

4.1一般规定..........................................................................................................4

4.2设置原则..........................................................................................................4

4.3构造与材料要求..............................................................................................5

4.4施工技术要求..................................................................................................5

4.5施工验收..........................................................................................................6

4.6维修与养护......................................................................................................6

5防撞垫....................................................................................................................7

5.1一般规定..........................................................................................................7

5.2设置原则..........................................................................................................8

5.3构造与材料要求..............................................................................................9

5.4施工技术要求..................................................................................................9

5.5施工验收..........................................................................................................9

5.6维修与养护....................................................................................................10

本规范用词说明..........................................................................................................12

条文说明................................................................................................................13

1总则......................................................................................................................14

3术语......................................................................................................................16

4护栏过渡段..........................................................................................................17

4.1一般规定........................................................................................................17

4.2设置原则........................................................................................................18

4.3构造与材料要求............................................................................................19

4.4施工技术要求................................................................................................20

4.5施工验收........................................................................................................20

4.6维修与养护....................................................................................................20

5防撞垫..................................................................................................................21

5.1一般规定........................................................................................................21

5.2设置原则........................................................................................................27

5.3构造与材料要求............................................................................................29

5.4施工技术要求................................................................................................30

5.5施工验收........................................................................................................30

5.6维修与养护....................................................................................................30

-1-

总则

1总则

1.0.1为提高高速公路的服务水平，保障公路使用者的出行安全，规范山东省

高速公路护栏过渡段、防撞垫的设计、施工、验收及维修养护工作，特制定本标

准。

1.0.2本标准依据《中华人民共和国公路法》、《中华人民共和国道路交通安全

法》、《高速公路交通工程及沿线设施设计通用规范》（JTGD80—2006）以及国

家质量技术监督局、交通运输部颁布的其他相关标准、规范，结合山东省高速公

路建设管理实际编制。

1.0.3本标准适用于山东省新建或改（扩）建的高速公路，其它等级公路可参

照执行。

1.0.4高速公路护栏过渡段、防撞垫的设计、施工、验收和维修养护除应符合

本标准外，还应符合国家及交通运输部现行的相关标准、规范的规定。

-1-

高速公路护栏过渡段与防撞垫应用技术标准

2引用标准

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的

引用文件，其随后所有的修改单或修订版均不适用于本标准；然而，鼓励根据本

标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注明日期的

引用文件，其最新版本适用于本标准。

《高速公路交通工程及沿线设施设计通用规范》（JTGD80-2006）

《公路交通安全设施设计规范》（JTGD81-2006）

《公路交通安全设施施工技术规范》（JTGF71-2006）

《公路桥涵施工技术规范》（JTJ041）

《公路路基设计规范》（JTGD30）

《公路工程质量检验评定标准》（JTGF80/1-2004）

《公路交通安全设施设计细则》（JTG/TD81-2006）

《高速公路护栏安全性能评价标准》（JTG/TF83-2004）

《公路波形梁钢护栏》（JT/T281-2007）

《碳素结构钢》（GB/T700）

《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB/T1231）

《高速公路交通工程钢构件防腐技术条件》（GB/T18226）

《公路防撞桶》（JT/T596-2004）

《公路交通标志反光膜》（GB/T18833）

-2-

术语

3术语

3.0.1护栏过渡段transitionsectionofbarrier

将两种不同结构型式或不同防撞等级的护栏连接成为整体并实现结构刚度

逐渐过渡的专用结构段。

3.0.2防撞垫crashcushion

设置于固定结构物前的独立防护结构，在受到车辆碰撞时，通过自身的结构

变形吸收碰撞能量，降低对乘员的伤害程度。

3.0.3可导向防撞垫redirectivecrashcushion

一种防撞垫结构，当车辆碰撞防撞垫侧面时，能将碰撞车辆正确导向。

3.0.4非导向防撞垫non-redirectivecrashcushion

一种防撞垫结构，当车辆碰撞防撞垫侧面时，不具备将碰撞车辆正确导向的

性能。

-3-

高速公路护栏过渡段与防撞垫应用技术标准

4护栏过渡段

4.1一般规定

4.1.1两种结构形式或防撞等级不同的护栏相衔接时，应设置护栏过渡段。

4.1.2护栏过渡段的防撞等级、设置原则、型式选择、构造与材料要求、施工

技术要求、验收、维修与养护除应符合本标准的要求外，尚应符合《高速公路交

通工程及沿线设施设计通用规范》（JTGD80-2006）、《公路交通安全设施设计规

范》（JTGD81-2006）、《公路交通安全设施施工技术规范》（JTGF71-2006）的规

定。

4.1.3护栏过渡段的安全性能应符合《高速公路护栏安全性能评价标准》

（JTG/TF83-01-2004）的规定。

采用实车足尺碰撞试验验证护栏过渡段的安全性能时，采用护栏刚度或防撞

能力较低一侧护栏的碰撞条件，碰撞点的位置位于护栏过渡段范围内，且距护栏

刚度或防撞能力较高一侧护栏的端部1.5米。

4.2设置原则

4.2.1护栏过渡段宜设置于结构刚度较低或防撞等级较低的护栏范围内。

4.2.2护栏过渡段应使两种护栏的刚度、高度、横断面型式和横断面位置逐渐

过渡，同时应兼顾两种护栏外观的连续、美观。

4.2.3护栏过渡段与相邻护栏的连接强度应不低于过渡段自身结构之间的连

接强度。

4.2.4波形梁护栏和混凝土护栏的衔接处，或者波形梁护栏和梁柱式型钢护栏

的衔接处：

（1）沿行车方向，当由防撞等级较低（或刚度较小）的护栏向防撞等级较高

（或刚度较大）的护栏过渡时，应采用逐步增强波形梁护栏刚度的形式过渡。

-4-

护栏过渡段

（2）沿行车方向，当由防撞等级较高（或刚度较大）的护栏向防撞等级较低

（或刚度较小）的护栏过渡时，应采用逐步降低波形梁护栏刚度的形式过渡。

4.2.5不同类型混凝土护栏的衔接处，宜采用混凝土结构渐变的形式过渡。

4.3构造与材料要求

4.3.1护栏过渡段采用波形梁护栏形式时，过渡段的波形梁板中心高度宜与相

连接的防撞等级较低的波形梁护栏中心高度相一致。

4.3.2过渡段两端护栏的迎撞面不在同一横断面位置时，可通过护栏过渡段进

行渐变过渡处理，渐变偏角不宜大于2°。

4.3.3采用波形梁护栏加强结构形式的护栏过渡段，其基础压实度、立柱强度、

立柱埋深等指标应不低于相邻波形梁护栏的相关要求。

4.3.4防撞等级为A(Am)级的波形梁护栏与混凝土护栏衔接时，其过渡段长

度不宜小于10米。

4.3.5护栏过渡段所用的钢构件宜采用Q235钢，其技术性能应符合《碳素结

构钢》（GB/T700）的规定。所用钢构件应进行金属防腐处理，防腐处理的方法

及技术要求应符合《公路波形梁钢护栏》（JT/T281-2007）的规定。

4.3.6护栏过渡段所用螺栓紧固件应符合《钢结构用高强度大六角头螺栓、大

六角螺母、垫圈技术条件》（GB/T1231）的规定。

4.4施工技术要求

护栏过渡段的施工除应符合《公路交通安全设施施工技术规范》（JTG

F71-2006）中的相关规定外，还应满足下列要求：

（1）护栏过渡段采用波形梁护栏加强结构时，过渡段立柱间距必须符合设

计图纸规定，不得进行立柱间距的调节。

（2）护栏过渡段立柱无法打入要求深度时，必须将立柱全部拔出，并采用

混凝土基础，重新进行立柱施工，严禁将地面以上部分焊割并使用未达到要求长

-5-

高速公路护栏过渡段与防撞垫应用技术标准

度的立柱。

4.5施工验收

护栏过渡段的验收标准除应符合《公路交通安全设施施工技术规范》（JTG

F71-2006）中的相关规定外，还应满足下列要求。

（1）护栏过渡段横断面位置的渐变率误差不大于±0.1°。

（2）护栏过渡段高度的渐变率误差不大于±0.1°。

4.6维修与养护

4.6.1采用波形梁护栏加强结构形式的护栏过渡段，维修养护标准与波形梁护

栏相一致。

4.6.2采用混凝土护栏形式的护栏过渡段，维修养护标准与混凝土护栏相一

致。

-6-

防撞垫

5防撞垫

5.1一般规定

5.1.1高速公路主线分流端、匝道分流端应设置防撞垫；收费站导流岛端部、

混凝土护栏端部、隧道洞口以及车辆撞击易造成冲击伤害的其他构造物前端，宜

设置防撞垫。

5.1.2防撞垫的防撞等级按照碰撞速度分为三个等级，各等级的碰撞条件规定

见表5.1.2。

表5.1.2防撞垫的防撞等级与碰撞条件

碰撞条件

防撞

类型碰撞车质量碰撞速度碰撞角度

等级碰撞类型碰撞车型

（t）（km/h）（°）

一级正碰小客车1.5600

非导向

二级正碰小客车1.5800

防撞垫

三级正碰小客车1.51000

正碰0

一级小客车1.560

侧碰20

可导向正碰0

二级小客车1.580

防撞垫侧碰20

正碰0

三级小客车1.5100

侧碰20

5.1.3采用实车足尺碰撞试验验证防撞垫的安全性能时，碰撞点位置见图

5.1.3所示。

图5.1.3防撞垫的碰撞点位置

-7-

高速公路护栏过渡段与防撞垫应用技术标准

防撞垫的安全性能应符合如下规定：

（1）车辆正碰时
