GB/T 29548-2013 闭式高速精密压力机 精度

ICS25.120.10

J62百目

中华人民共和国国彖标准

GB/T29548—2013

闭式高速精密压力机精度

Highspeedprecisionstraightsidepress—Testingoftheaccuracy

2013-06-09发布2014-01-01实施

GB/T29548—2013

n.i

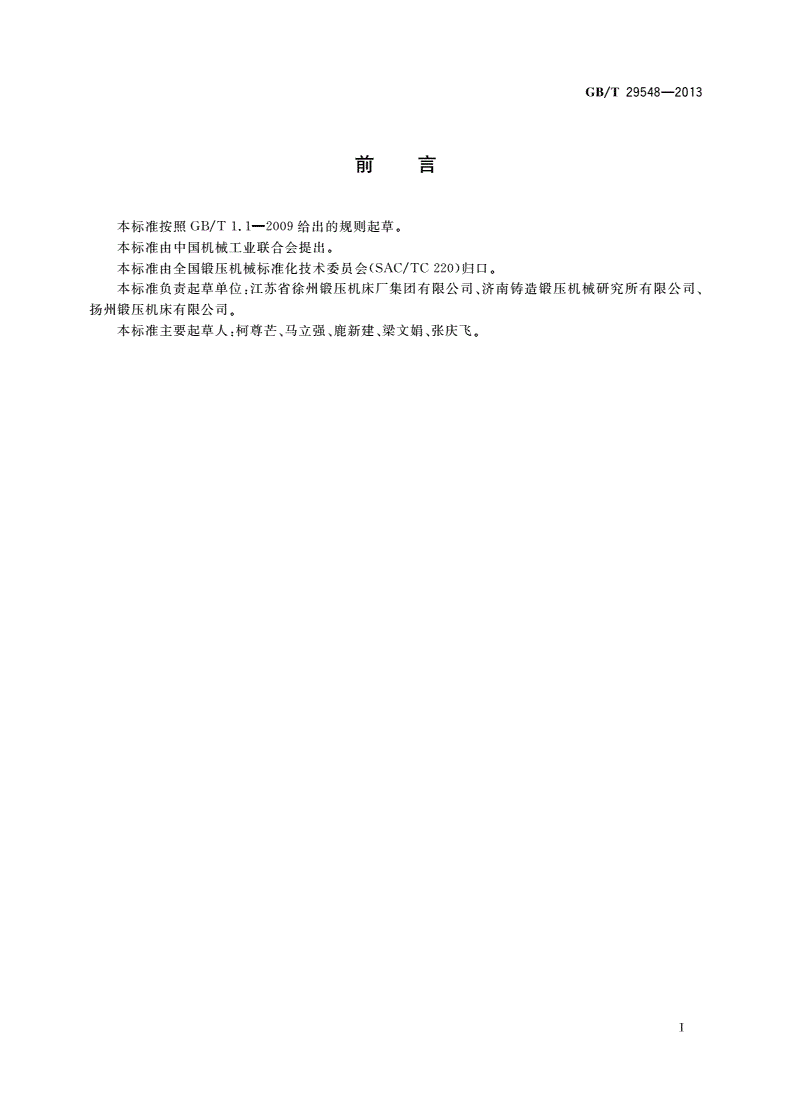

刖吞

本标准按GB/T1.1-2009给出的规则起草。

本标准由中国机械工业联合会提出。

本标准由全国锻压机械标准化技术委员会(SAC/TC220)归口。

本标准负责起草单位：江苏省徐州锻压机床厂集团有限公司、济南铸造锻压机械研究所有限公司、

扬州锻压机床有限公司。

本标准主要起草人:柯尊芒、马立强、鹿新建、梁文娟、张庆飞。

T

GB/T29548—2013

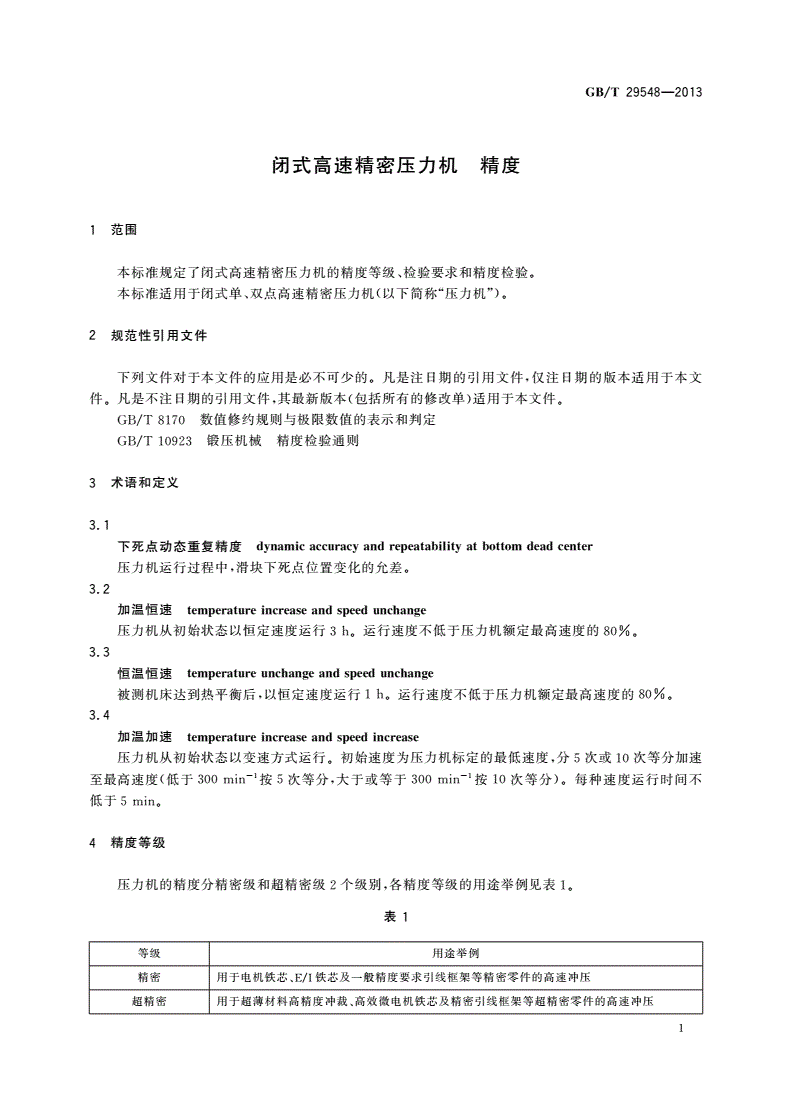

闭式高速精密压力机精度

1范围

本标准规定了闭式高速精密压力机的精度等级、检验要求和精度检验。

本标准适用于闭式单、双点高速精密压力机（以下简称“压力机”）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T8170数值修约规则与极限数值的表示和判定

GB/T10923锻压机械精度检验通则

3术语和定义

3.1

下死点动态重复精度dynamicaccuracyandrepeatabilityatbottomdeadcenter

压力机运行过程中，滑块下死点位置变化的允差。

3.2

力口温恒速temperatureincreaseandspeedunchange

压力机从初始状态以恒定速度运行3h。运行速度不低于压力机额定最高速度的80%。

3.3

恒温恒速temperatureunchangeandspeedunchange

被测机床达到热平衡后，以恒定速度运行1h。运行速度不低于压力机额定最高速度的80%。

3.4

力口温力口速temperatureincreaseandspeedincrease

压力机从初始状态以变速方式运行。初始速度为压力机标定的最低速度，分5次或10次等分加速

至最高速度（低于300minT按5次等分，大于或等于300皿⑴一】按10次等分）。每种速度运行时间不

低于5min0

4精度等级

压力机的精度分精密级和超精密级2个级别，各精度等级的用途举例见表1。

表1

等级用途举例

精密用于电机铁芯、E/I铁芯及一般精度要求引线框架等精密零件的高速冲压

超精密用于超薄材料高精度冲裁、高效微电机铁芯及梢密引线框架等超精密零件的高速冲压

1

GB/T29548—2013

5检验要求

5.1精度检验和检验用量检具应符合GB/T10923的规定。

5.2精度检验前，应调整压力机的安装水平，在工作台板中间位置,沿压力机纵向、横向放置水平仪，其

读数均不应超过0.10/1000mm。

5.3检验丁作台板上平面和滑块下平面的，其不检测范围应符合下列规定：

——当工作台板上平面和滑块下平面的长边L<1000mm时，距边缘0.1L的范围内为不检测

范围；

一当工作台板上平面和滑块下平面的长边L>1000mm时，距边缘100mm的范围内为不检测

范围；

——被检平面有中间孔时，孔周围不检测范围为其相应平面不检测范围值的一半。

5.4检验项目的精度允差值应按实际检验长度进行计算，其计算结果按GB/T8170的规定修约至微

米位数。

5.5精度检验应在压力机无负荷的状态下进行，检验过程中不得对影响精度的机构和零件进行调整。

5.6压力机的精度检验应在负荷试验后进行,压力机负荷范围为公称力的70%〜80%之间。

5.7具有平衡装置的压力机应按使用说明书的规定进行调整。在检验6.2.6.3前，滑块平衡装置应处

于工作状态。

5.8工作台板上平面为压力机精度检验的基准面。

5.9精度检验顺序并不表示实际检验次序。为了装拆检验T具和检验方便，可按任意次序进行检验。

5.10滑块下平面的平面度检验允许在装配前进行。

6精度检验

6.1工作台板上平面及滑块下平面的平面度
