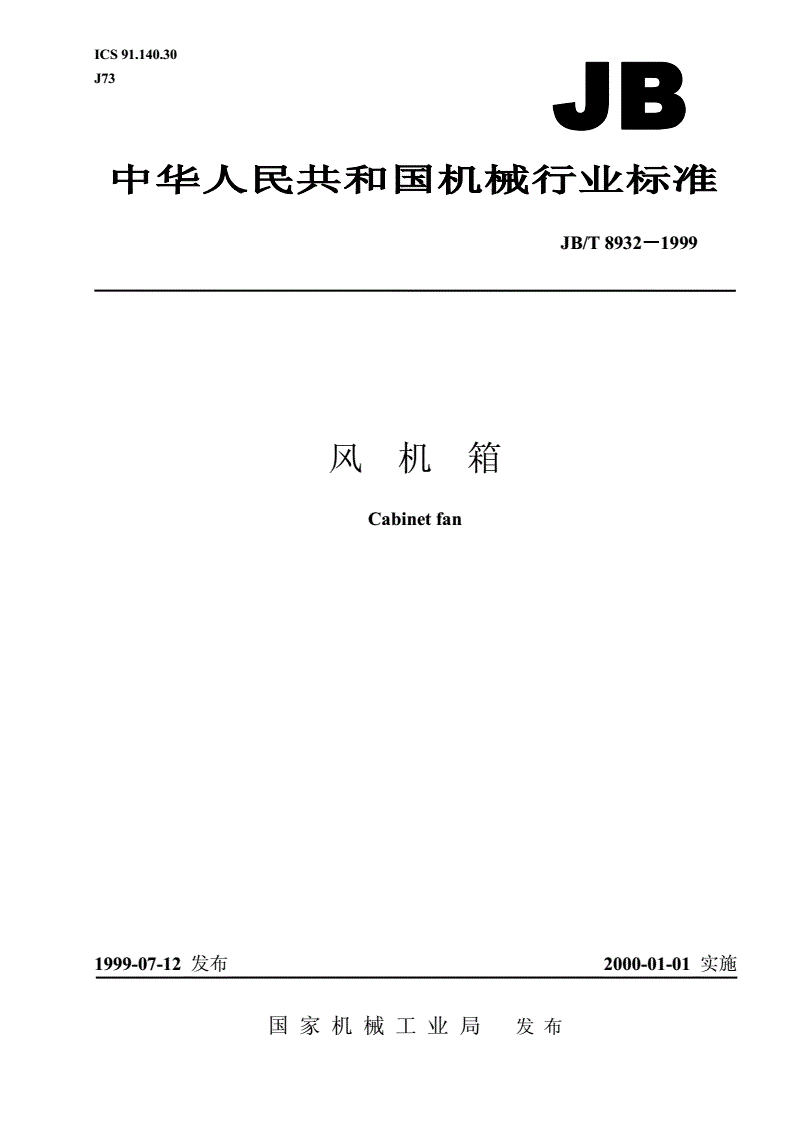

JB/T 8932-1999 风机箱

ICS91.140.30

J73

JB/T8932－－－1999

风机箱

Cabinetfan

1999-07-12发布2000-01-01实施

国家机械工业局发布

JB/T8932－－－－1999

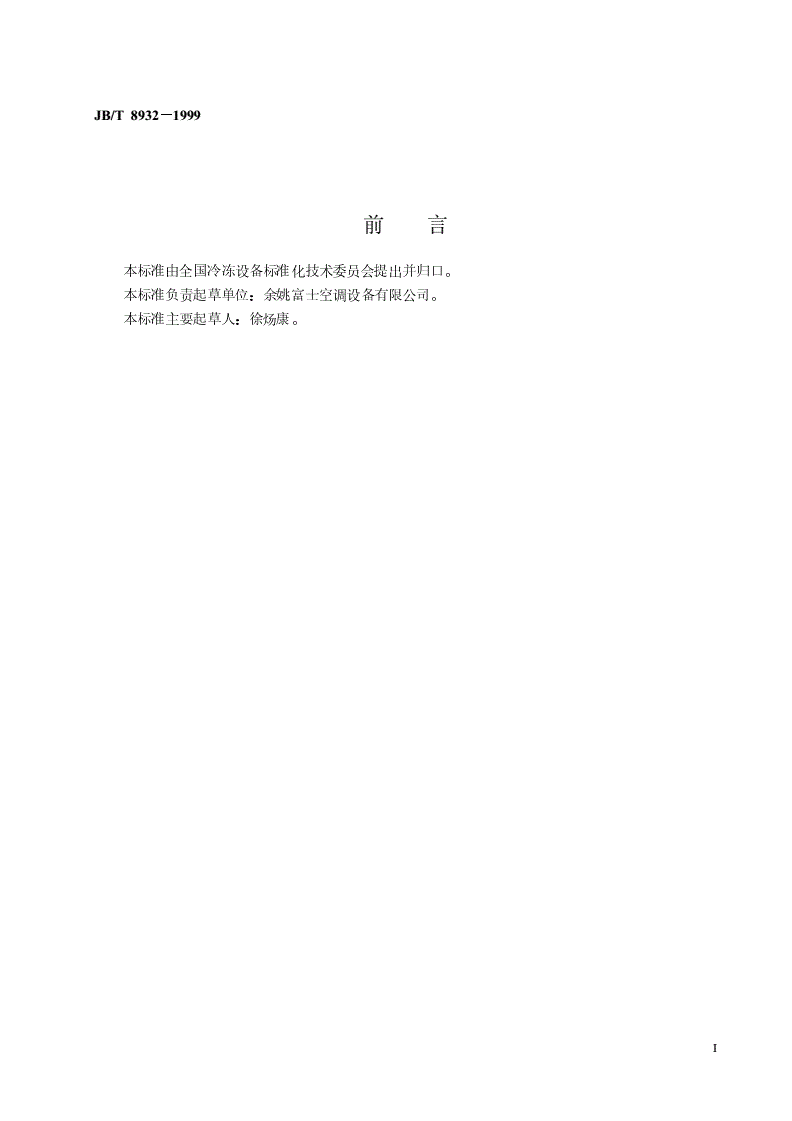

前言

本标准由全国冷冻设备标准化技术委员会提出并归口。

本标准负责起草单位：余姚富士空调设备有限公司。

本标准主要起草人：徐炀康。

I

中华人民共和国机械行业标准

JB/T8932－－－－1999

风机箱

Cabinetfan

1范围

本标准规定了风机箱的分类，基本规格，技术要求，试验方法，检验规则和标志，包装、运输和贮

存等。

本标准也适用于带过滤器、消声器的风机箱。

本标准不适用于消防专用和高温防排烟风机箱。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T9068—1988采暖通风与空气调节设备噪声声功率级的测定工程法

GB10891—1989空气处理机组安全要求

GB/T14294—1993组合式空调机组

JB/T7246—1994冷暖通风设备外观质量

JB/T9062—1999采暖通风与空气调节设备涂装技术条件

JB/T9065—1999冷暖通风设备包装通用技术条件

3定义

本标准采用下列定义。

3.1风机箱

通风机置于箱体内的通风设备。

3.2额定风量

在标准空气状态下，风机箱出口的空气体积流量，m3/h。

3.3机外余压

风机箱克服自身阻力后，在出风口处的全压（Pa）。

3.4标准空气状态

指温度为20℃、压力为101.3kPa、相应密度为1.2kg/m3时的空气状态。

4分类、参数与型号表示方法

4.1分类

4.1.1按结构型式：

a)吊挂式；

国家机械工业局1999-07-12批准2000-01-01实施

1

JB/T8932－－－－1999

b)落地式。

4.1.2按用途特征：

a)通风型风机箱；

b)净化型风机箱；

c)消声型风机箱；

d)其他。

4.2基本参数

风机箱的基本代号用额定风量表示，按分段等差级数排列，见表1。

表1规格代号

规格代号2345678910（12）15

额定风量

2000300040005000600070008000900010000（12000）15000

m3/h

规格代号202530354045506080

额定风量

200002500030000350004000045000500006000080000

m3/h

4.3型号表示法

FX（Z）

用途特征

结构型式

规格代号×33

10m/h

风机箱代号（：轴流风机）

Z
