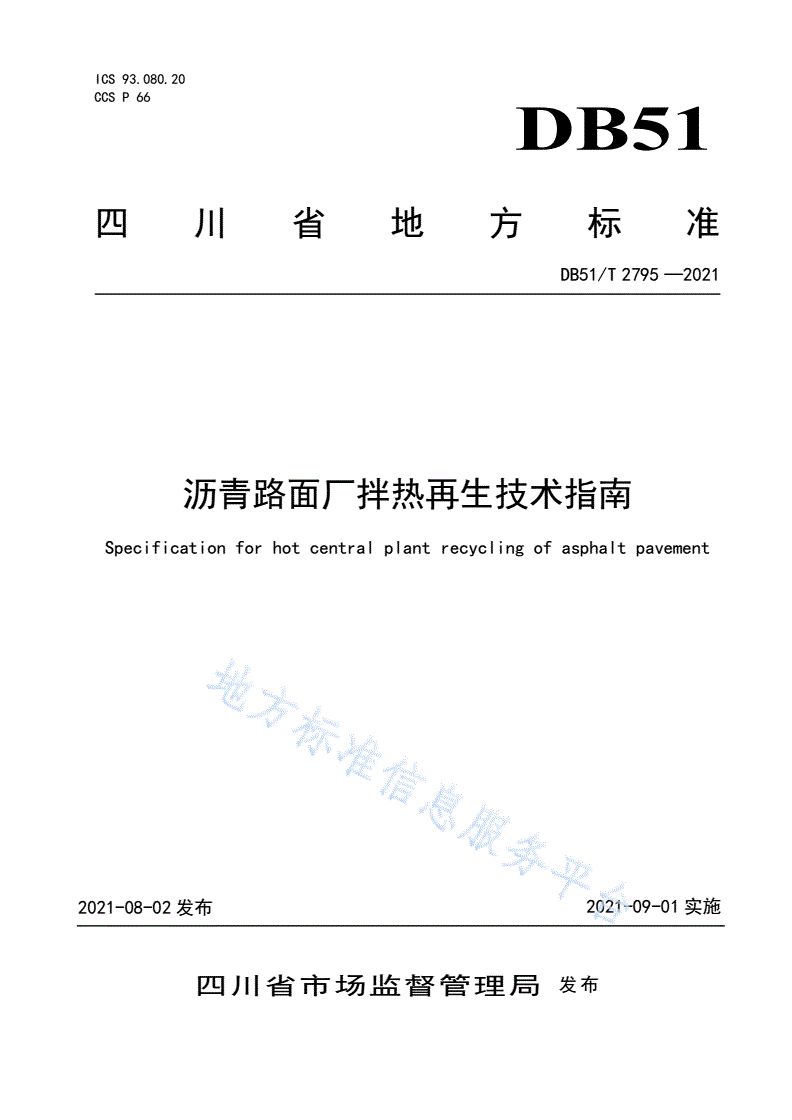

DB51/T 2795-2021 沥青路面厂拌热再生技术指南

ICS93.080.20

CCSP66

DB51

四川省地方标准四

DB51/T2795—2021

沥青路面厂拌热再生技术指南

Specificationforhotcentralplantrecyclingofasphaltpavement

2021-08-02发布2021-09-01实施

四川省市场监督管理局发布

DB51/T2795—2021

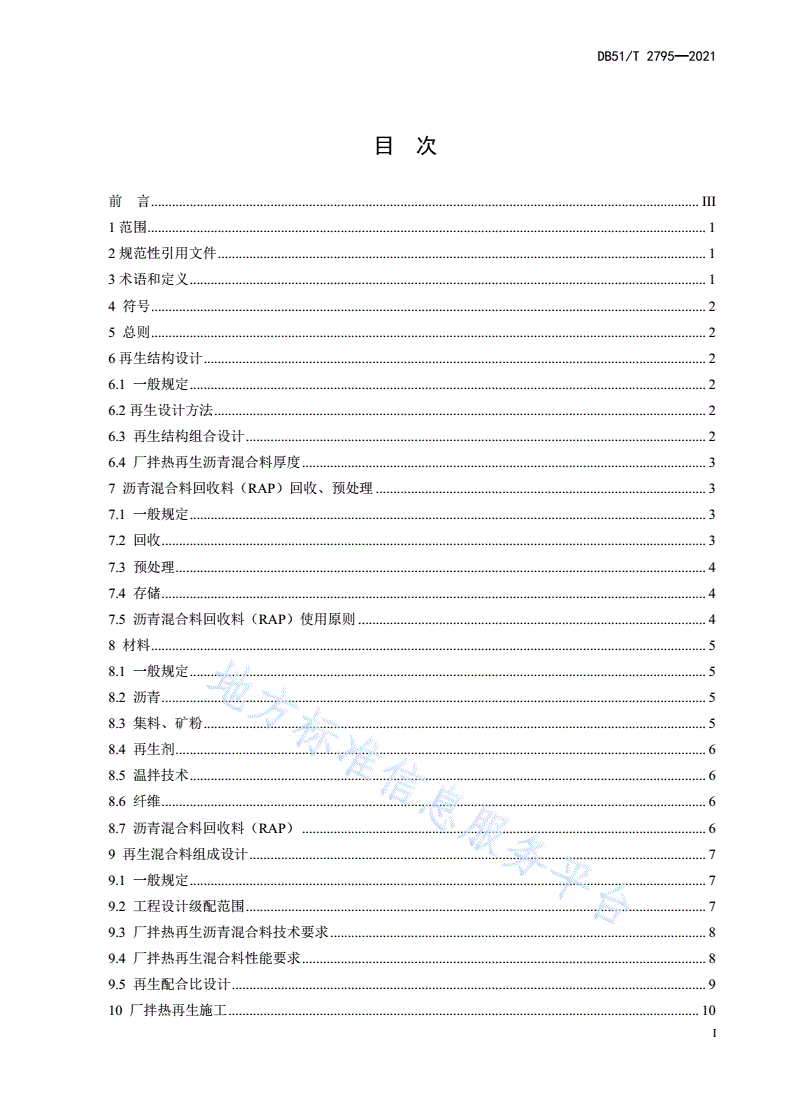

目次

前言............................................................................................................................................................III

1范围...............................................................................................................................................................1

2规范性引用文件...........................................................................................................................................1

3术语和定义...................................................................................................................................................1

4符号..............................................................................................................................................................2

5总则..............................................................................................................................................................2

6再生结构设计...............................................................................................................................................2

6.1一般规定...................................................................................................................................................2

6.2再生设计方法............................................................................................................................................2

6.3再生结构组合设计...................................................................................................................................2

6.4厂拌热再生沥青混合料厚度...................................................................................................................3

7沥青混合料回收料（RAP）回收、预处理..............................................................................................3

7.1一般规定...................................................................................................................................................3

7.2回收...........................................................................................................................................................3

7.3预处理.......................................................................................................................................................4

7.4存储...........................................................................................................................................................4

7.5沥青混合料回收料（RAP）使用原则...................................................................................................4

8材料..............................................................................................................................................................5

8.1一般规定...................................................................................................................................................5

8.2沥青...........................................................................................................................................................5

8.3集料、矿粉...............................................................................................................................................5

8.4再生剂.......................................................................................................................................................6

8.5温拌技术...................................................................................................................................................6

8.6纤维...........................................................................................................................................................6

8.7沥青混合料回收料（RAP）...................................................................................................................6

9再生混合料组成设计..................................................................................................................................7

9.1一般规定...................................................................................................................................................7

9.2工程设计级配范围...................................................................................................................................7

9.3厂拌热再生沥青混合料技术要求...........................................................................................................8

9.4厂拌热再生混合料性能要求...................................................................................................................8

9.5再生配合比设计.......................................................................................................................................9

10厂拌热再生施工......................................................................................................................................10

I

DB51/T2795—2021

10.1一般规定...............................................................................................................................................10

10.2铺筑试验段...........................................................................................................................................10

10.3厂拌热再生沥青混合料的拌制...........................................................................................................10

10.4运输.......................................................................................................................................................12

10.5摊铺.......................................................................................................................................................12

10.6碾压及接缝处理...................................................................................................................................12

10.7开放交通...............................................................................................................................................12

11质量控制..................................................................................................................................................12

11.1一般规定...............................................................................................................................................12

11.2施工质量控制.......................................................................................................................................13

附录A（资料性）沥青混合料回收料(RAP)取样方法及试验分析......................................................14

附录B（规范性）厂拌热再生沥青混合料配合比设计方法.................................................................16

附录C（规范性）厂拌热再生SMA混合料配合比设计......................................................................20

II

DB51/T2795—2021

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由四川省交通运输厅提出、归口并解释。

本文件起草单位：四川省公路规划勘察设计研究院有限公司、四川高速公路建设开发集团有限公司、

四川达陕高速公路有限责任公司。

本文件主要起草人：张晓华、张蓉、廖知勇、徐洪彬、张凌波、张合川、周栓科、李祖君、罗丝

雨、周水文、张晓靖、毛成、张毅、杨智敏、易守春、杨正强、魏小皓、张光勇、罗方军、谌文、孟良、

黄博、王海朋、王建壮。

本文件首次发布。

III

DB51/T2795—2021

沥青路面厂拌热再生技术指南

1范围

本文件规定了沥青路面厂拌热再生的原材料、混合料、施工和质量控制等技术要求。

本文件适用于四川省各等级道路沥青路面建设和养护工程中厂拌热再生技术的应用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T30596温拌沥青混凝土

JT/T533沥青路面用纤维

JTGD50公路沥青路面设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGF40公路沥青路面施工技术规范

JTG5220公路养护工程质量检验评定标准第一册土建工程

JTG5421公路沥青路面养护设计规范

JTG/T5521公路沥青路面再生技术规范

DB51/T2602高速公路沥青路面设计与施工技术指南

DB51/T2603高速公路沥青路面养护设计指南

3术语和定义

下列术语和定义适用于本文件。

3.1

沥青混合料回收料reclaimedasphaltpavement(RAP)

采用铣刨、开挖等方式从沥青路面上获得的旧沥青混合料。

3.2

厂拌热再生hotcentralplantrecycling

在拌和厂将沥青混合料回收料（RAP）破碎、筛分预处理后，以一定的比例与新矿料、新沥青、沥

青再生剂等加热拌和为混合料，然后铺筑形成沥青路面的技术。

3.3

沥青再生剂rejuvenatingagent(RA)

掺加到热再生沥青混合料中，用于改善或恢复老化沥青性能的添加剂。

3.4

再生沥青rejuvenatedasphalt

沥青混合料回收料(RAP)中的回收沥青与新沥青、沥青再生剂组成的混合物。

3.5

沥青混合料回收料(RAP)矿料级配gradationofaggregateinRAP

用燃烧法或抽提法除去RAP中的沥青材料得到的矿料级配。

3.6

沥青混合料回收料（RAP）掺配率percentageofRAPinrecycledmixture

沥青混合料回收料(RAP)占再生沥青混合料的质量百分比。

3.7

单项目来源沥青混合料回收料(RAP)RAPofsinglesource

从同一个工程项目上获取的具有类似特性的沥青混合料回收料。

1

DB51/T2795—2021

3.8

多项目来源沥青混合料回收料(RAP)RAPofmultiplesource

从不同工程项目上获取的沥青混合料回收料的混合物。

4符号

下列符号适用于本文件。

AC：密级配沥青混凝土混合料

ATB：沥青稳定碎石

RA：沥青再生剂

RAP：沥青混合料回收料

SMA：沥青玛蹄脂碎石混合料

VV：压实沥青混合料的空隙率

VFA：压实沥青混合料的沥青饱和度

VMA：压实沥青混合料的矿料间隙率

γf：试件的毛体积相对密度

γsa：矿料合成的表观相对密度

γsb：矿料合成的毛体积相对密度

γse：合成矿料的有效相对密度

γt：沥青混合料的最大理论相对密度

5总则

5.1为提高四川省沥青路面厂拌热再生质量，促进厂拌热再生技术应用的科学化和规范化，特制定本文

件。

5.2厂拌热再生沥青混合料施工时气温应不低于10℃，采用温拌技术时应不低于5℃，严禁在雨天、路

面潮湿的情况下施工。

5.3施工前应对基面进行检查，基面质量不符合要求的不得铺筑厂拌热再生沥青混合料。

5.4厂拌热再生技术除应符合本文件的规定外，尚应符合国家和行业现行有关标准、规范的规定。

6再生结构设计

6.1一般规定

6.1.1应调查分析实施厂拌热再生的工程项目，充分论证厂拌热再生技术的适用性和施工的可操作性。

6.1.2应结合厂拌热再生沥青混合料性能特点，重视路面结构组合设计，满足路面使用性能。

6.2再生设计方法

6.2.1厂拌热再生沥青路面结构设计应符合JTGD50、JTG5421及JTG/T5521的有关规定。

6.2.2厂拌热再生沥青混合料结构层疲劳开裂和永久变形量验算可参照新拌沥青混合料执行。

6.2.3动态模量宜按JTGE20的T0738实测，试验温度选用20℃，面层沥青混合料加载频率采用10Hz，

基层沥青混合料加载频率采用5Hz。条件不具备时，可结合RAP中沥青老化程度、RAP掺加比例等因素，

可参照JTGD50-2017的表5.5.11中相应沥青混合料类型参数选取，在规范取值范围内，老化程度高，

掺配比例大时，宜取高限。

6.3再生结构组合设计

6.3.1结构组合设计时应符合JTGD50-2017第4章的有关规定，结合DB51/T2602-2019附录A的要求，

充分考虑四川省各分区的气温、降雨量等因素合理确定各结构层的技术要求。

6.3.2厂拌热再生沥青混合料可用于各级道路、各交通荷载等级的面层和基层，重载及以上交通荷载等

级道路的表面层应经论证后方可使用。

6.3.3应根据道路等级、交通荷载等级、气候环境、结构层位及受力特点等因素确定热再生沥青混合料

2

DB51/T2795—2021

的类型，厂拌热再生沥青混合料宜采用密级配沥青混合料类型，不宜采用开级配沥青混合料。

6.3.4表面层热再生沥青混合料公称最大粒径不宜大于16.0mm，热再生沥青稳定碎石基层公称最大粒

径不宜大于26.5mm。

6.3.5厂拌热再生沥青混合料层与其他路面结构层间应设置黏层或下封层等功能层。

6.4厂拌热再生沥青混合料厚度

6.4.1厂拌热再生沥青混合料压实层厚度应与混合料的公称最大粒径相匹配，单层的压实厚度不宜小于

集料公称最大粒径的2.5～3倍。

6.4.2厂拌热再生沥青混合料压实最小厚度与适宜厚度宜符合表1的有关要求。

表1厂拌热再生沥青混合料的压实最小厚度与适宜厚度

最大粒径公称最大粒径压实最小厚度适宜厚度

沥青混合料类型符号

mmmmmmmm

13.29.5AC-102025～40

细粒式

1613.2AC-133540～60

密级配沥青混

1916AC-164050～80

合料（AC）中粒式

26.519AC-205060～100

粗粒式31.526.5AC-257080～120

密级配沥青稳31.526.5ATB-257080～120

粗粒式

定碎石（ATB）37.531.5ATB-309090～150

13.29.5SMA-102525～50

沥青玛蹄脂碎细粒式

1613.2SMA-133035～60

石混合料（SMA）

中粒式1916SMA-164045～70

7沥青混合料回收料（RAP）回收、预处理

7.1一般规定

7.1.1沥青混合料回收料（RAP）不得混入非沥青类材料，不同来源、品种和规格的RAP宜分开堆放。

7.1.2沥青混合料回收料（RAP）使用前应进行破碎、筛分等预处理，未经预处理的RAP不得直接用于

热再生沥青混合料。

7.2回收

7.2.1应根据实际情况选择合适的沥青混合料回收料（RAP）回收方式，可采用冷铣刨和机械挖除获取

RAP。

7.2.2采用铣刨机冷铣刨回收的沥青混合料回收料（RAP），应满足下列要求：

a)在收集原路面基础资料、养护记录及对旧路面状况充分调查的基础上，宜对不同路况路段分段

铣刨。

b)铣刨前应对铣刨机进行检查，确保铣刨鼓上刀头完整，更换磨损严重的刀头。

c)铣刨过程中铣刨速度、深度等工艺参数应稳定，铣刨速度不宜超过6m/min，必要时通过试验段

确定铣刨参数，减少RAP变异性。

d)铣刨过程中，应合理控制洒水量，在保证不严重损伤铣刨头、扬尘满足相关要求的前提下，降

低洒水量。

e)铣刨时宜根据原路面结构分层铣刨，且改性沥青混合料与非改性沥青混合料、玄武岩沥青混合

料与非玄武岩沥青混合料等分类堆放。RAP用于中面层及以下路面结构层时，对于旧路面结构比较均匀

路段，可整体铣刨。

7.2.3采用机械开挖回收的沥青混合料回收料（RAP），旧料最大尺寸宜不大于50cm，且应作为多项目

来源进行预处理。

7.2.4运到破碎站的沥青混合料回收料（RAP）在堆放时，不同车次应交叉卸料，避免“簇”状变异，

且沿水平方向摊开，堆成斜坡状，见图1。

3

DB51/T2795—2021

图1RAP卸料堆放示意图

7.3预处理

7.3.1无论是单项目来源沥青混合料回收料（RAP），还是多项目来源沥青混合料回收料（RAP），预处

理前应采用装载机等设备将每档RAP混合均匀。从RAP料堆取料时，应竖向在全高度范围内铲料，降低

变异性，见图2。

图2RAP料堆铲料示意图

7.3.2沥青混合料回收料（RAP）宜采用对辊式破碎机，也可采用反击式破碎机进行破碎,最大筛孔尺寸

应不大于目标再生沥青混合料的最大粒径。

7.3.3应根据旧沥青混合料和目标再生沥青混合料的最大公称粒径合理选择筛网尺寸，最小筛网的孔径

不应超过10mm，将破碎后的沥青混合料回收料（RAP）筛分成不少于2档（分界筛孔依次可为最大粒径、

10mm），当掺量超过30%时，RAP料的分级宜不少于3档（分界筛孔依次可为最大粒径、10mm、5mm）。

7.3.4破碎生产过程中应在线调整设备参数，避免沥青混合料回收料（RAP）过分细化，减少复破率。

7.3.5筛分时宜采用与沥青混合料回收料（RAP）特性匹配、振动频率高的筛分设备。

7.4存储

7.4.1预处理前、后的沥青混合料回收料（RAP）应堆放在经过硬化且排水畅通的地面上。未预处理的

RAP可采用彩色布或帆布覆盖或采用防雨棚遮盖，预处理后的RAP应采用防雨棚遮盖，使用时RAP含水

量不应大于2%。

7.4.2沥青混合料回收料（RAP）料堆高度不宜高于3m，且预处理后采取硬隔离措施实现分级堆放,应

根据再生沥青混合料生产量遵循“即处理即使用”的原则，避免长时间储存重新结块。

7.4.3经预处理的沥青混合料回收料（RAP）堆放及取用方式参照本文件的7.2和7.3执行。

7.5沥青混合料回收料（RAP）使用原则

7.5.1对单项目来源沥青混合料回收料（RAP）且分层铣刨获取，RAP应用层位不宜高于其在原路面结

构中的层位。

7.5.2厂拌热再生沥青混合料SMA中的RAP不宜超过15%，其他密级配沥青混合料RAP掺配比例不宜超

过50%。

7.5.3厂拌热再生沥青混合料最大RAP掺量及其适宜的路面结构层位宜参照表2的要求。

表2RAP应用技术要求

回收沥青老化等级可应用层位及交通荷载等级RAP最大掺量

单项目来源沥多项目来源沥

回收沥青回收沥青针青混合料回收青混合料回收

a应用层位交通荷载等级

老化程度入度P等级料（RAP）最大料（RAP）最大

掺量（%）掺量（%）

b表面层中、轻15/

重P≤10

其他结构层各交通等级2520

4

DB51/T2795—2021

表2RAP应用技术要求（续）

回收沥青老化等级可应用层位及交通荷载等级RAP最大掺量

表面层中、轻15/

较重10＜P≤20

其他结构层各交通等级3025

表面层轻2520

中20＜P≤30

其他结构层
