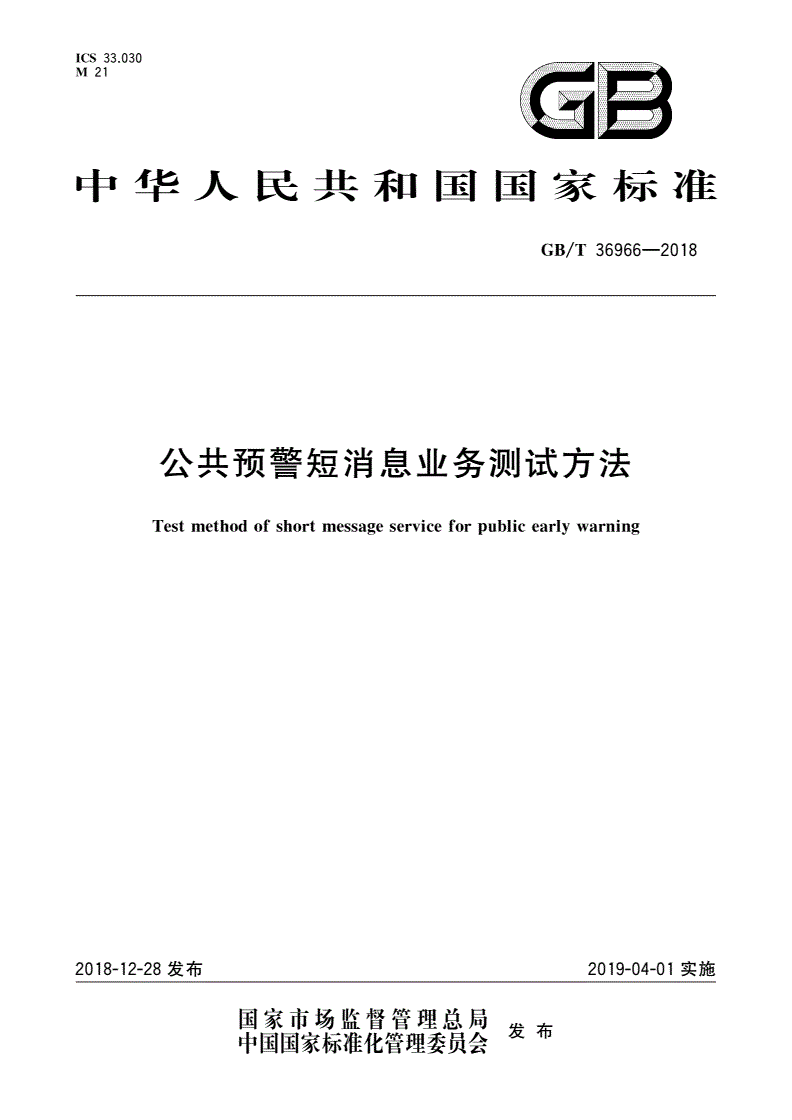

GB/T 36966-2018 公共预警短消息业务测试方法

ICS33.030

M21OB

中华人民共和国国家标准

GB/T36966—2018

公共预警短消息业务测试方法

Testmethodofshortmessageserviceforpublicearlwarning

2018-12-28发布2019-04-01实施

发布

GB/T36966—2018

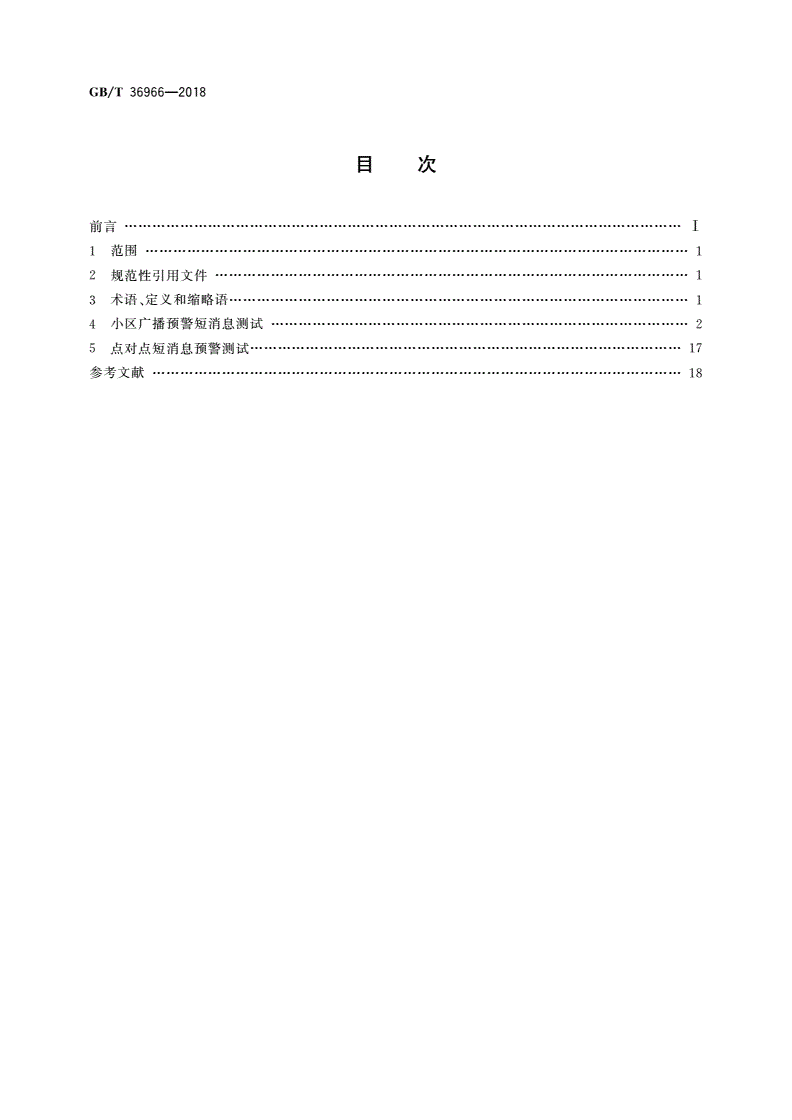

目次

.-a.Z-AT

冃U有I

1范围1

2规范性引用文件1

3术语、定义和缩略语1

4小区广播预警短消息测试2

5点对点短消息预警测试17

参考文献18

GB/T36966—2018

■>r■—>—

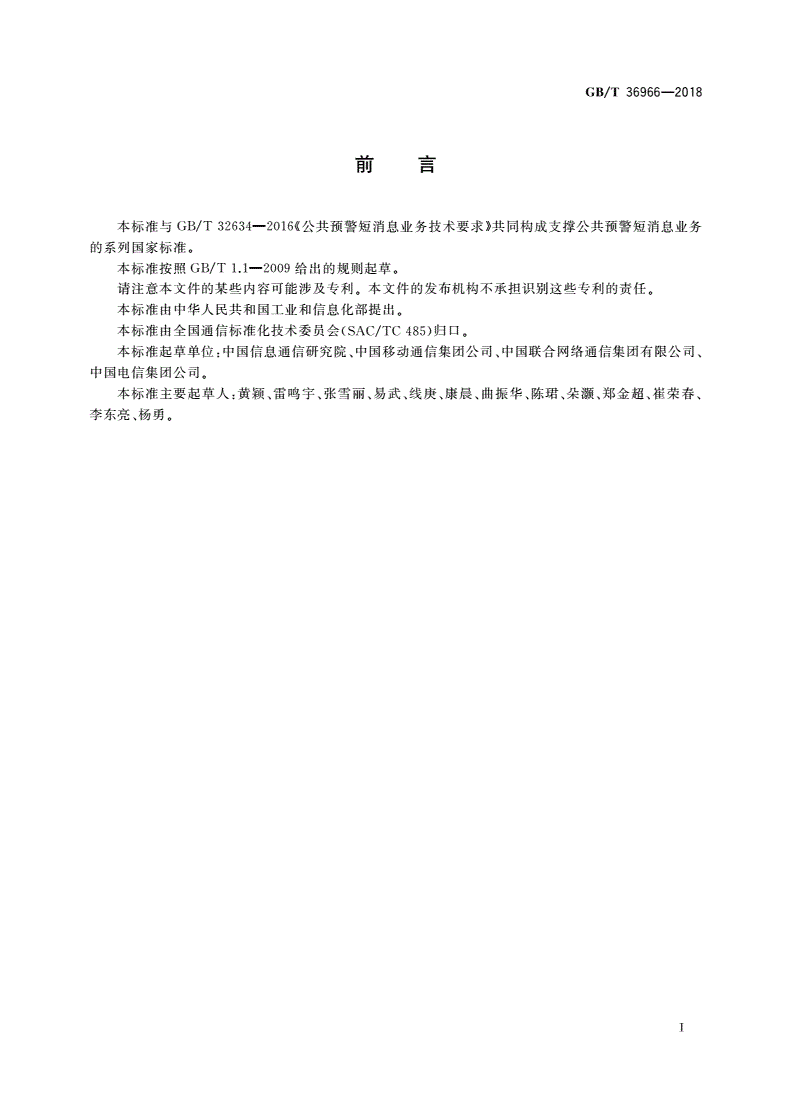

刖弓

本标准与GB/T32634—2016《公共预警短消息业务技术要求》共同构成支撑公共预警短消息业务

的系列国家标准。

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中华人民共和国工业和信息化部提出。

本标准由全国通信标准化技术委员会(SAC/TC485)归口。

本标准起草单位：中国信息通信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、

中国电信集团公司。

本标准主要起草人：黄颖、雷鸣宇、张雪丽、易武、线庚、康晨、曲振华、陈珥、朵濒、郑金超、崔荣春、

李东亮、杨勇。

T

GB/T36966—2018

公共预警短消息业务测试方法

1范围

本标准规定了公共预警短消息测试方法，包括小区广播预警短消息测试、点对点预警短消息测试

方法。

本标准适用于公共预警短消息业务。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

YD/T1040.1—2005900/1800MHzTDMA数字蜂窝移动通信网短消息中心设备测试方法

第一部分:点对点短消息业务部分

YD/T1222.1—2002800MHzCDMA数字蜂窝移动通信网短消息中心设备测试方法第一分

册点对点短消息业务部分

3GPPTS34.123-1用户设备(UE)—致性规范第一部分：协议一致性规范[Userequipment

(UE)conformancespecification—Part1:Protocolconformancespecification]

3GPPTS36.523-1演进的通用陆地无线接入和分组核心网络用户设备(UE)—致性规范第

1部分；协议一致性规范[Evolveduniversalterrestrialradioacce(E-UTRA)一Userequipment(UE)

conformancespecification—Radiotransmiionandreception一Part1:conformancetesting]

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

公共预警短消息publicearlwarningshortmessage

政府机构在发生突发公共事件时，向受影响地区的用户发送的有关发布警报、情况通报、安抚等信

息的短消息。

3.2缩略语

下列缩略语适用于本文件。

BCCH:广播控制信道(BroadcastControlChannel)

CBC：小区广播中心(CellBroadcastCentre)

CBE：小区广播实体(CellBroadcastEntity)

CCCH:公共控制信道(CommonControlChannel)

E-UTRAN：演进的通用陆基无线接入网(EvolvedUniversalTerrestrialRadioAcceNetwork)

GPRS：通用分组无线服务(GeneralPacketRadioService)

LTE:长期演进(LongTermEvolution)

1

GB/T36966—2018

RNC：无线网络控制器（RadioNetworkController）

UE：用户设备（UserEquipment）

4小区广播预警短消息测试

4.1测试配置

4.1.1CBC设备测试配置

CEC设备测试配置图如图1所示。

本测试结构适用于CBC设备的小区广播功能测试，具体如下：

a）测试CEC设备之前，应将测试环境数据设备准备完备；

b）网络设备应至少包含RNC,Node-B等；

c）在CBC与RNC应采用直接或间接连接方式。

CEC设备的小区广播功能测试的具体环境要求如下：

a）CBE：-套（包含基本文字发送终端，及电子地图发送终端各一套）；

b）CBC:—套（单节点系统或者双节点系统）；

ORNC：两台以上，支持小区广播业务；

d）Node-B：两台以上，支持小区广播业务；

e）UE：多部，支持接收小区广播短消息。

CBC设备的小区广播功能测试预置条件如下：

a）被测设备安装完毕，硬件软件全部工作正常，数据配置正确并正常运行；

b）辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确配置;

c）辅助测试无线环境正常T作。

4.1.2终端测试配置

终端测试配置图如图2所示。

2

GB/T36966—2018

图2终端测试配置

测试环境要求如下：

a）基站模拟器:一套；

b）无线基站控制器模拟器：一套；

c）核心网模拟器;一套；

d）CEE模拟器:一套（包含基本文字发送终端，及电子地图发送终端各一套）;

e）CBC模拟器:一套（单节点系统或者双节点系统）。

测试预置条件如下：

a）被测设备安装完毕，硬件软件全部工作正常,数据配置正确并正常运行；

b）辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确配置；

c）辅助测试无线环境正常T作。

4.2发布机构测试

4.2.1登录校验

登录校验测试要求见表1。

表1登录校验测试要求

测试编号：4.2.1

测试项目：登录校验

预置条件：

a）CBE运行止常；

b）CBE已创建相应权限账户；

c）在CBE系统中将密码校验功能设置为强制

3

GB/T36966—2018

表1（续）

测试步骤：

a）输入错误密码；

b）连续输入两次错误密码并尝试进行登录;

c）第三次输入止确密码

预期结果：

a）测试步骤a）：用户登录被系统拒绝；

b）测试步骤b）：用户登录被系统拒绝;

c）测试步骤c）：用户成功登录系统

4.2.2内容校验

必选内容校验

必选内容测试要求见表2。

表2必选内容测试要求

测试编号：

测试项目：必选内容校验

预置条件：

a）CBE运行止常；

b）在CBE系统中，分别将公共事件的类别、预警级别、起始时间、影响范围、警示事项及应采取的措施、发布的机构

等7项内容设置为必须要勾选或填写

测试步骤：

a）在CBE界面上，填写所有必填项，勾选所有必选项；

b）开始发送公共预警消息；

c）界面上将所有必填项中有一项或几项未填写（如：未勾选预警级别，或未填写影响范围）；

d）开始发送公共预警消息

预期结果：

a）测试步骤b）：CBE将预警信息成功下发；

b）测试步骤d）：CBE未成功下发预警信息，界面对未勾逸或填写的必填项突小显示，提示“该预警短消息中有未填

选的重要信息”

网络流量负荷提醒

网络流量负荷提醒测试要求见表3。

4

GB/T36966—2018

表3网络流量负荷提醒测试要求

测试编号：

测试项目：系统提醒带有直接或间接增加网络流量负荷的预警信息

预置条件：

CBE运行止常

测试步骤：

a）在CBE终端界面中编写含URI.的预警信息（如在预警信息的最下方，填写北京应急网地址:http：//www.bjyj.

/）；

b）选择发送预警信息

预期结果：

测试步骤b）：预警短消息选择发送时前，提示“该预警短信中包含可直接或间接增加网络流量负荷信息，是否继续？”

可选择“是”开始发送，或选择“否”返冋预警信息内容编辑

4.2.3消息发送管理

消息发送和停止

消息发送和停止测试要求见表4。

表4消息发送和停止测试要求

测试编号：

测试项目：消息发送和停止

预置条件：

a）CBE运行止常；

b）CBC运行正常；

c）测试UE与网络连接止常；

d）编辑完成一条符合要求的公共预警短消息

测试步骤：

a）在CBE系统中设置开始时间为当前时间的5min之后；

b）在CBE系统中设置停止时间为当前时间的6min之后

预期结果：

a）测试步骤a）:CBE开始发送该公共预警消息；

b）测试步骤b）：CBE停止发送该公共预警消息且CBC完成该消息内容的删除

固定频率发送信息

固定频率发送信息测试要求见表5。
