DB32/T 4064-2021 江苏省城镇燃气安全检查标准

DB32/T4064—2021

ICS03.120.20

A00DB32

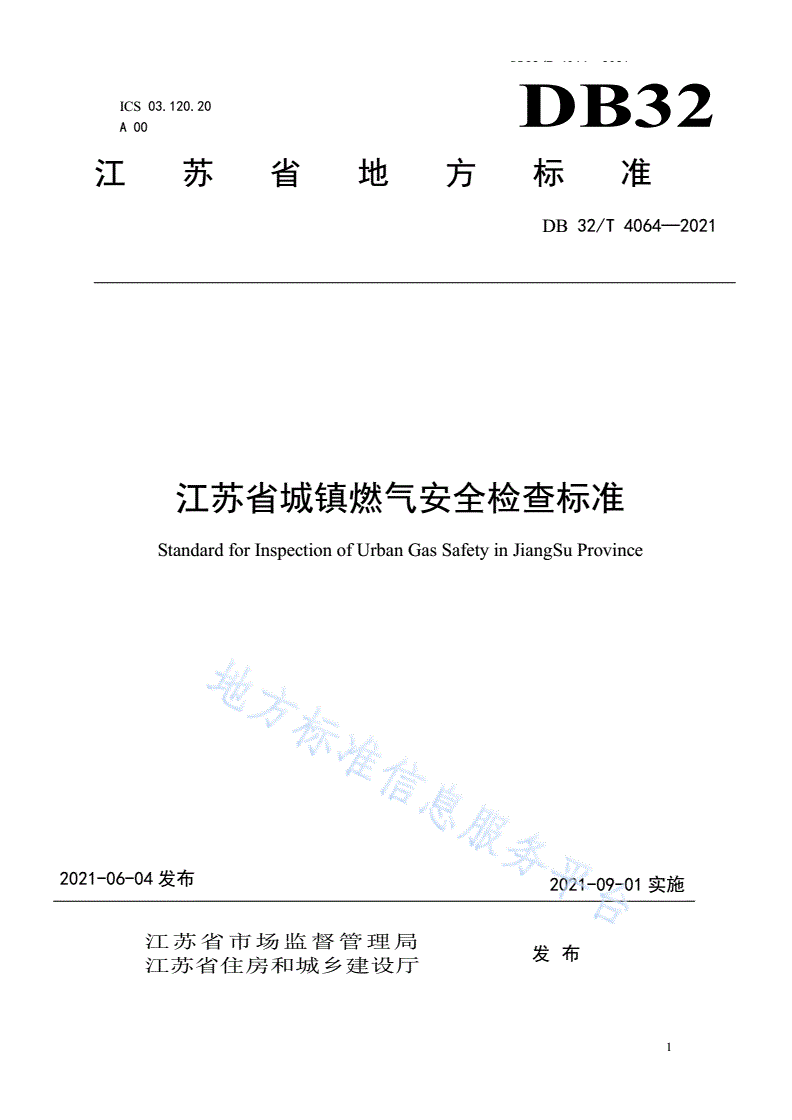

江苏省地方标准

DB32/T4064—2021

江苏省城镇燃气安全检查标准

StandardforInspectionofUrbanGasSafetyinJiangSuProvince

2021-06-04发布2021-09-01实施

江苏省市场监督管理局

发布

江苏省住房和城乡建设厅

1

DB32/T4064—2021

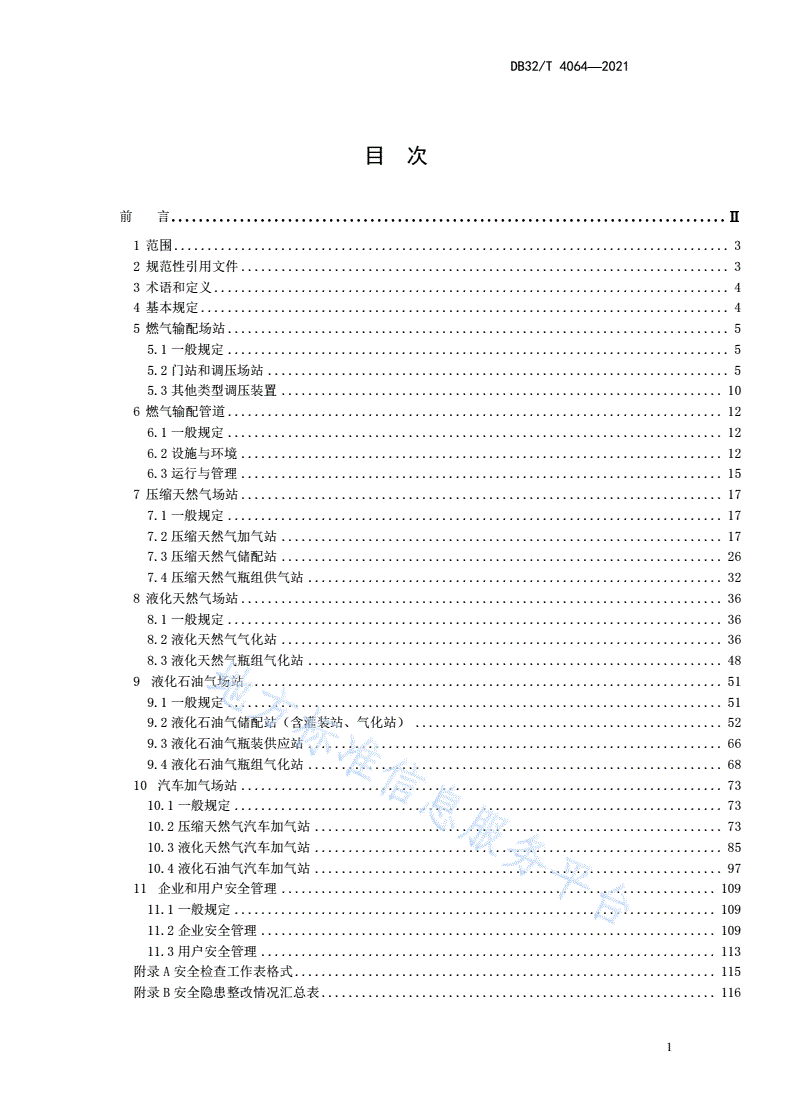

目次

前言.................................................................................Ⅱ

1范围...................................................................................3

2规范性引用文件.........................................................................3

3术语和定义.............................................................................4

4基本规定...............................................................................4

5燃气输配场站...........................................................................5

5.1一般规定...........................................................................5

5.2门站和调压场站.....................................................................5

5.3其他类型调压装置..................................................................10

6燃气输配管道..........................................................................12

6.1一般规定..........................................................................12

6.2设施与环境........................................................................12

6.3运行与管理........................................................................15

7压缩天然气场站........................................................................17

7.1一般规定..........................................................................17

7.2压缩天然气加气站..................................................................17

7.3压缩天然气储配站..................................................................26

7.4压缩天然气瓶组供气站..............................................................32

8液化天然气场站........................................................................36

8.1一般规定..........................................................................36

8.2液化天然气气化站..................................................................36

8.3液化天然气瓶组气化站..............................................................48

9液化石油气场站.......................................................................51

9.1一般规定..........................................................................51

9.2液化石油气储配站（含灌装站、气化站）..............................................52

9.3液化石油气瓶装供应站..............................................................66

9.4液化石油气瓶组气化站..............................................................68

10汽车加气场站........................................................................73

10.1一般规定.........................................................................73

10.2压缩天然气汽车加气站.............................................................73

10.3液化天然气汽车加气站.............................................................85

10.4液化石油气汽车加气站.............................................................97

11企业和用户安全管理.................................................................109

11.1一般规定........................................................................109

11.2企业安全管理....................................................................109

11.3用户安全管理....................................................................113

附录A安全检查工作表格式...............................................................115

附录B安全隐患整改情况汇总表...........................................................116

1

DB32/T4064—2021

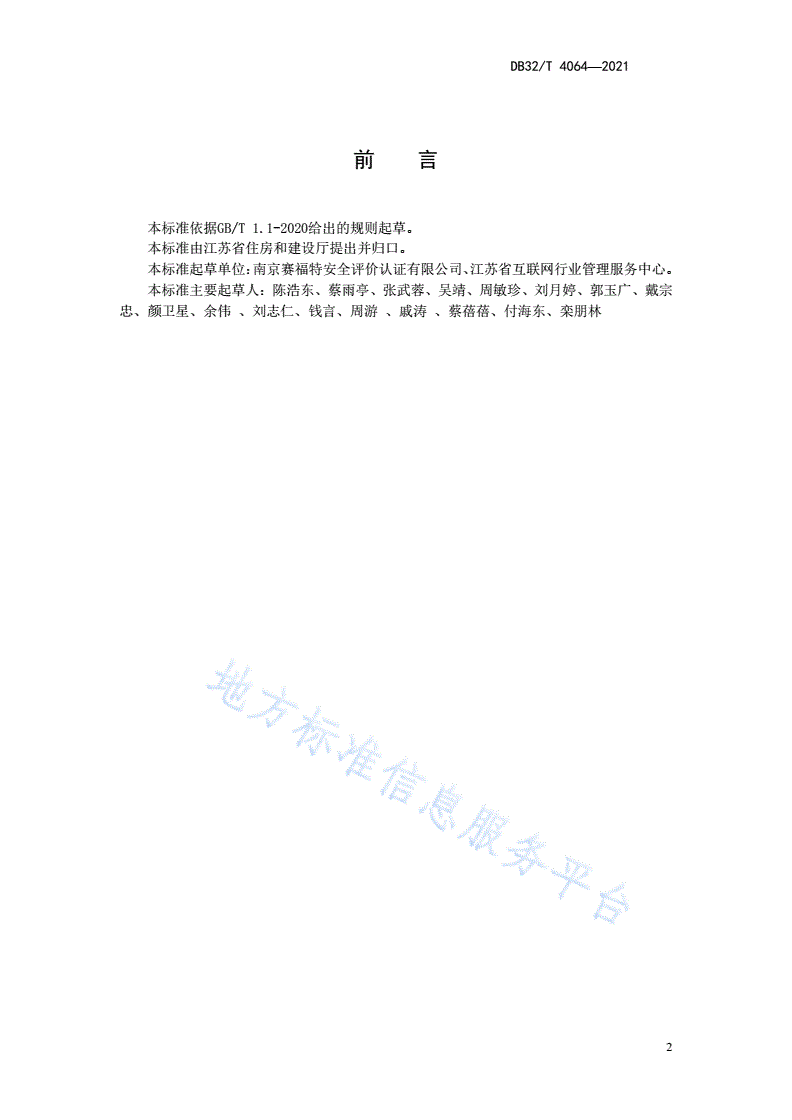

前言

本标准依据GB/T1.1-2020给出的规则起草。

本标准由江苏省住房和建设厅提出并归口。

本标准起草单位：南京赛福特安全评价认证有限公司、江苏省互联网行业管理服务中心。

本标准主要起草人：陈浩东、蔡雨亭、张武蓉、吴靖、周敏珍、刘月婷、郭玉广、戴宗

忠、颜卫星、余伟、刘志仁、钱言、周游、戚涛、蔡蓓蓓、付海东、栾朋林

2

DB32/T4064—2021

江苏省城镇燃气安全检查标准

1范围

为提高城镇燃气经营企业安全管理水平，规范城镇燃气安全检查程序和内容，保障城镇

燃气设施的安全有效运行，制定本标准。

本标准适用于江苏省行政区域内城镇燃气经营企业、城镇燃气设施的安全检查。

城镇燃气经营企业可根据自身燃气设施实际情况调整安全检查项目，除不适用项外，不

得少于本标准规定的检查内容。

燃气管理部门可根据本标准对辖区内的城镇燃气经营企业、城镇燃气设施进行监督检

查。

城镇燃气安全检查除应符合本标准外，还应符合国家、江苏省现行有关标准的规定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期

的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括

所有的修改单）适用于本文件。

GB50494城镇燃气技术规范

GB50028城镇燃气设计规范

GB50156汽车加油加气站设计与施工规范

GB51102压缩天然气供应站设计规范

GB51142液化石油气供应工程设计规范

GB50016建筑设计防火规范

GB/T13611城市燃气分类和基本特性

GB17820天然气

GB11174液化石油气

GB18047车用压缩天然气

GB19159车用液化石油气

GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范

GB10892固定的空气压缩机安全规则和操作规程

GB50140建筑灭火器配置设计规范

GB50444建筑灭火器配置验收及检查规范

GB50057建筑物防雷设计规范

GB/T28885燃气服务导则

GB/T29639生产经营单位生产安全事故应急预案编制导则

GB/T50493石油化工可燃气体和有毒气体检测报警设计标准

GB50183石油天然气工程设计防火规范

GB50974消防给水及消火栓系统技术规范

AQ/T9009生产安全事故应急演练评估规范

CJJ/T146城镇燃气报警控制系统技术规程

3

DB32/T4064—2021

CJJ/T153城镇燃气标志标准

CJJ/T215城镇燃气管网泄漏检测技术规程

CJJ/T148城镇燃气加臭技术规程

CJJ95城镇燃气埋地钢质管道腐蚀控制技术规程

CJJ51城镇燃气设施运行、维护和抢修安全技术规程

CJJ33城镇燃气输配工程施工及验收规范

CJJ/T259城镇燃气自动化系统技术规范

JJG693可燃气体检测报警器检定规程

TSGZF001安全阀安全技术监察规程

TSG21固定式压力容器安全技术监察规程

DGJ32/C04江苏省城镇燃气服务质量标准

TSG08特种设备使用管理规则

TSGD0001压力管道安全技术监察规程—工业管道

TSGD7004压力管道定期检验规则—公用管道

TSGD7005压力管道定期检验规则—工业管道

3术语和定义

下列术语和定义适用于本文件。

3.1

总平面布置Generallayout

场站所在地区的自然条件和社会环境，内部的建、构筑物和设施设备的空间关系，以及

物流和人流的组织方式等。

3.2

工艺装置区Processplantarea

燃气过滤、计量、调压、加臭等生产过程的设备、管道集中布置区域。

3.3

卸车区Loadingandunloadingarea

场站内卸载气瓶车、槽车内燃气的区域。

3.4

公用辅助设施Utilitiesandancillaryfacilities

为生产配套的供电、供水、供热、仪表等设施的总称。

3.5

调压室Pressureregulatingroom

内部设置有调压装置的建、构筑物。

4基本规定

4.1城镇燃气经营企业应根据现有燃气设施情况，对照本标准第4章至第10章，选择适用

的安全检查表或检查项目进行检查。

4

DB32/T4064—2021

4.2检查项目按A、B两类评定。违反A类条款的内容属于重大安全隐患，违反B类条款的

内容属于一般安全隐患。

4.3安全检查工作表可参照附录A的格式制作，应归档妥善保管，并应至少保存3年。

4.4安全隐患整改情况汇总应按附录B的格式填写。发现A类隐患，涉及设施应全部或局部

停用，尽快整改，达到要求后恢复正常运行；发现B类隐患，限期整改，达到要求后恢复正

常运行。安全隐患整改期限原则上不超过3个月。

4.5安全检查中发现燃气设施因规范发生变化而不符合本标准的检查要求时，具备整改条件

的应限期整改，不具备整改条件的应采取其他有效的防范措施。

5燃气输配场站

5.1一般规定

5.1.1燃气输配场站包括燃气输配系统中的门站、调压场站和其他类型调压装置等。

5.1.2撬装式或柜式调压装置检查单元应包括本标准第4.3节中的调压柜和调压设备。

5.1.3箱式调压装置检查单元应包括本标准第4.3节中的调压箱和调压设备。

5.1.4调压装置设在建、构筑物内时，检查单元应包括本标准第4.3节中的调压室和调压设

备。

5.2门站和调压场站

5.2.1总平面布置检查按表1执行

表1门站和调压场站总平面布置安全检查表

序号检查项目类型检查方法检查内容

1周边道路B现场检查消防车通道畅通，宽度不应小于3.5m

2站外防火间距A现场测量距外部建、构筑物的防火间距应符合相关规范要求

3站内防火间距B现场测量内部建、构筑物的防火间距应符合相关规范要求

生产区和辅助区之间有明显分隔，且辅助区内无危险物

4功能分区B现场检查

品存放

5围墙B现场检查站区四周设有围墙，且无破损

生产区内不得种植油性植物，无干枯易燃植物，种植植

6绿化B现场检查

物不影响消防救援

7消防车道B现场检查生产区内的消防车道非沥青路面，并保持畅通

承担线路放散的场站应设有集中放散管，集中放散管管

8集中放散管B现场检查口距地面不得少于10m；存在高压储气罐的，集中放散管

管口应高出距其25m以内的建、构筑物2m以上

5.2.2站区管理检查按表2执行

表2门站和调压场站站区管理安全检查表

序号检查项目类型检查方法检查内容

5

DB32/T4064—2021

序号检查项目类型检查方法检查内容

入口处有安全须知、应急疏散路线图和禁火、禁止使

1安全警示标志B现场检查

用电子设备等安全警示标志；安全标志清晰

现场检查和查生产区内无机动车辆停放；机动车辆进出生产区应登

2车辆进出管理B

阅记录记并安装阻火器

生产区不得有其他无关人员进出，外来人员确需进入

现场检查和查

3人员进出管理B的，应登记并接受安全教育，穿戴防静电工作服、安

阅记录

全帽，严禁携带非防爆型电子设备和火种

应安装视频监控，监控图像清晰，应覆盖站区出入口、

主要工艺装置，四周无死角，监控视频应储存不少于

4视频监控B现场检查

90天；无人值守站视频监控信号应能远传至公司监

控中心

现场检查和测场站围墙四周应安装周界报警装置，现场和值班室设

5周界报警B

试有报警器，经测试，设施灵敏、使用正常

人体静电消除装生产区入口处应安装人体静电消除装置，进站人员按

6B现场检查

置规定触摸释放静电

对工艺装置区应定时巡检，做好运行记录、巡检记录、

7运行和巡检B查阅记录

交接班记录

5.2.3工艺装置检查按表3执行

表3门站和调压场站工艺装置安全检查表

序号检查项目类型检查方法检查内容

观察、闻嗅或仪器

1泄漏A无泄漏

检测

2防腐B现场检查设备、管道及附属设施无锈蚀

进、出口处应设置压力表，压力表完好，最高工

3压力B现场检查

作压力处有红线标记，压力正常

法兰安装规范，应使用高强度双头螺栓，少于5

4法兰B现场检查

个螺栓的法兰两侧有金属跨接（绝缘法兰除外）

设备、管道及附属设施与大气、不同压力等级系

5物料隔离B现场检查统或其他系统相连时，应采用盲板、堵头或双阀

等有效隔离

阀门应悬挂开关状态标志牌；常开或常闭阀门应

6阀门标识B现场检查悬挂常开（禁止关闭）或常闭（禁止打开）标志

牌

6

DB32/T4064—2021

序号检查项目类型检查方法检查内容

气相管为淡黄色，每条管道上应标注压力等级、

7管道标识B现场检查

流向标识；排污管为黑色

A安全阀应悬挂校验铭牌，且在有效期内

8安全阀现场检查

B铅封完好，安全阀与管道间的阀门应常开

安全阀和手动放散阀应与放散管连接，放散管应

9放散管B现场检查并测量伸出顶棚至少1m，且距地面不少于4m；放散管为

紫红色（不锈钢管可采用色环）

运行良好、无泄漏，紧急停机开关灵敏有效，外

箱体上危险警示标识清晰；加臭装置设在室外时，

应设置遮阳避雨设施；加臭装置设在室内时，应

10加臭装置B现场检查

设有可燃气体探测器且门应外开；加臭储罐液位

不超过90%，储罐外应设置意外泄漏集液池，集

液池容积应大于储罐容积，池内无积水和杂物

出站管道无异常结霜现象，管道出入地面处无严

11温度B现场检查

重冻胀破坏

A工艺装置上方应安装可燃气体探测器

露天或敞开式布置时，可燃气体探测器10m范围

内能覆盖所有释放源；封闭或通风不良的半敞开

12可燃气体探测现场检查

B布置时，可燃气体探测器4m范围内能覆盖所有释

放源；可燃气体探测器具有现场声光报警功能，

检测器探头未被遮挡

A爆炸危险区域内电气设施应防爆

爆炸危险区域内的线缆均应敷设于套管内，线缆

13电气防爆

B无裸露，套管、连接管无锈蚀、老化、破损，连

现场检查接部位紧密可靠，多余孔洞封堵严密

14照明B现场检查设有固定防爆照明设施，设施完好

变送器、可燃气体探测器、线缆铠装金属管、防

15等电位连接B现场检查爆接线箱（盒）等导电金属构件有等电位连接措

施

现场检查、工艺装置和罩棚接地线连接完好，接地电阻符合

16接地B

查阅报告相关规定

储罐区应配置8kg手提灭火器，配置数量按储罐

17灭火器B现场检查

台数每台设置2个；每组相对独立的调压计量等

7

DB32/T4064—2021

序号检查项目类型检查方法检查内容

工艺装置区应配置8kg手提灭火器，数量不少于

2个；灭火器完好有效，有定期检查记录

5.2.4公用辅助设施检查按表4执行

表4门站和调压场站公用辅助设施安全检查表

序号检查项目类型检查方法检查内容

1供配电A现场检查供配电应符合二级负荷要求

配电房高出地坪或有防水措施，门应外开，门窗

完好，门口设有挡鼠板，室内铺设绝缘垫；电缆

沟设有网罩、盖板完好，配电柜设有警示标志，

2配电房B现场检查悬挂“禁止启动”或“禁止合闸”牌；室内至少

配备2个8kg手提灭火器，灭火器完好有效，有

定期检查记录；室内应急照明灯完好，无其他可

燃物和杂物堆放

A现场检查并测试发电机能正常启动运行

发电机房通风良好，室内无其他可燃物和杂物堆

3发电机房放；至少应配备2个4kg手提灭火器，灭火器完

B

好有效，有定期检查记录；室内应急照明灯完好，

排烟管通向室外，且未朝向生产区

采用空压机时，空压机工作正常，无异常震动、

噪声、部件过热等现象，仪表风压力正常，转动

4仪表风系统B现场检查部件机械防护装置完好，紧急停车按钮操作方便、

红色醒目，空压机储气罐设有安全阀；采用氮气

瓶时，气瓶在检验有效期内，气瓶直立固定可靠

加臭剂和危废应分别设置专区存放，设有明显标

识；存放地点阴凉通风，应远离火源和人员密集

5加臭剂和危废存放B现场检查的办公场所，现场配备手提灭火器；加臭剂和危

废不得超量储存，无滴漏现象，危废存放时间不

应超过一年

现场检查、应配备急救、呼吸防护等应急救援器材，且在有

6应急救援器材B

查阅记录效期内，并有维护保养记录

5.2.5监控及数据采集系统检查按表5执行

表5门站和调压场站监控及数据采集系统安全检查表

序号检查项目类型检查方法检查内容

8

DB32/T4064—2021

序号检查项目类型检查方法检查内容

1压力B现场检查进、出站有压力监测数据

2温度B现场检查调压装置出口有温度监测数据

可燃气体探测报警信号送至24小时有人值守的

控制室或值班室，控制器和报警器工作正常；无

可燃气体报警控制B

3现场检查人值守的场站可燃气体探测报警信号能远传至公

器

司监控中心

B有对应的探测器位置标签或分布图

现场检查、控制和报警系统有UPS或EPS不间断电源，有定

4不间断电源B

查阅记录期测试记录

控制室内设有疏散指示照明、应急照明设施，设

5应急照明B现场检查

施完好

5.2.6检测检验记录检查按表6执行

表6门站和调压场站检测检验记录安全检查表

序号检查项目类型检查方法检查内容

1防雷、防静电检测B查阅检测报告防雷、防静电检测报告在有效期内

压力容器具备使用登记证，定期检验报告在有效

2压力容器检验B查阅检验报告

期内，年度检查有记录

按《压力管道定期检验规则—工业管道》TSG

3压力管道检验B查阅检验报告

D7005进行检验，报告在有效期内

4安全阀校验A查阅校验报告安全阀校验报告在有效期内

5压力表检定B查阅检定证书用于安全防护的压
