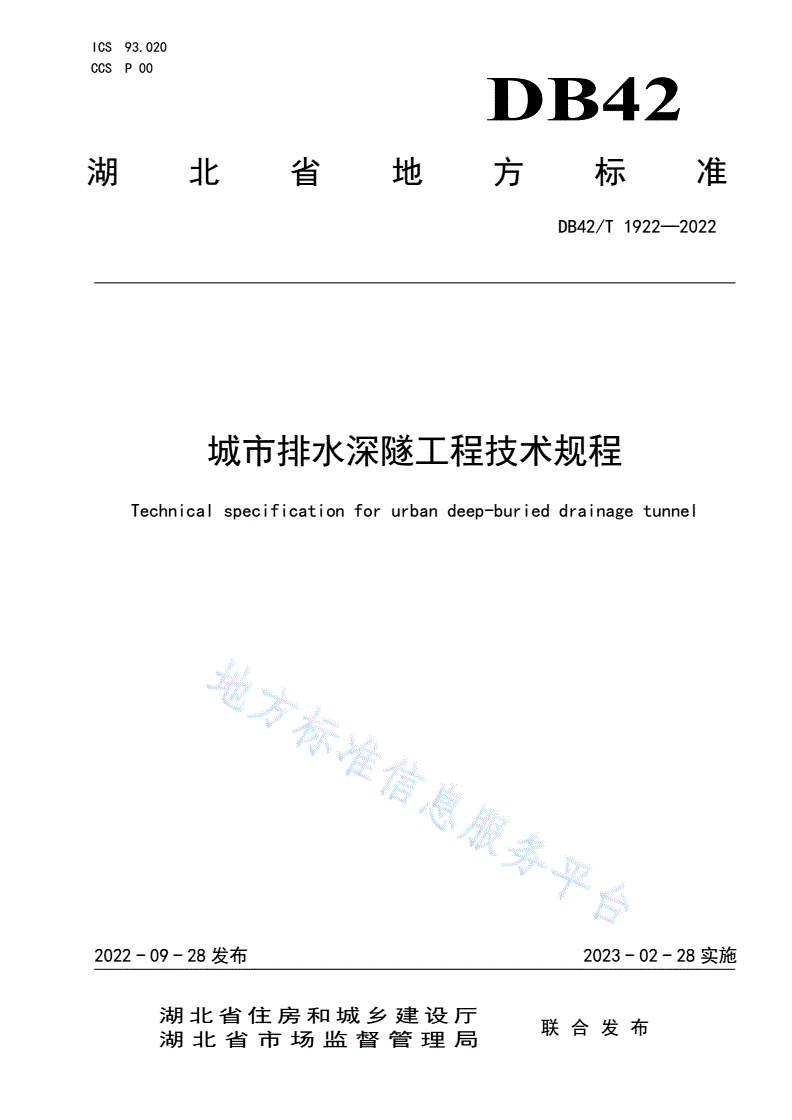

DB42/T 1922-2022 城市排水深隧工程技术规程

ICS93.020

CCSP00

DB42

湖北省地方标准

DB42/T1922—2022

城市排水深隧工程技术规程

Technicalspecificationforurbandeep-burieddrainagetunnel

2022-09-28发布2023-02-28实施

湖北省住房和城乡建设厅

联合发布

湖北省市场监督管理局

DB42/T1922—2022

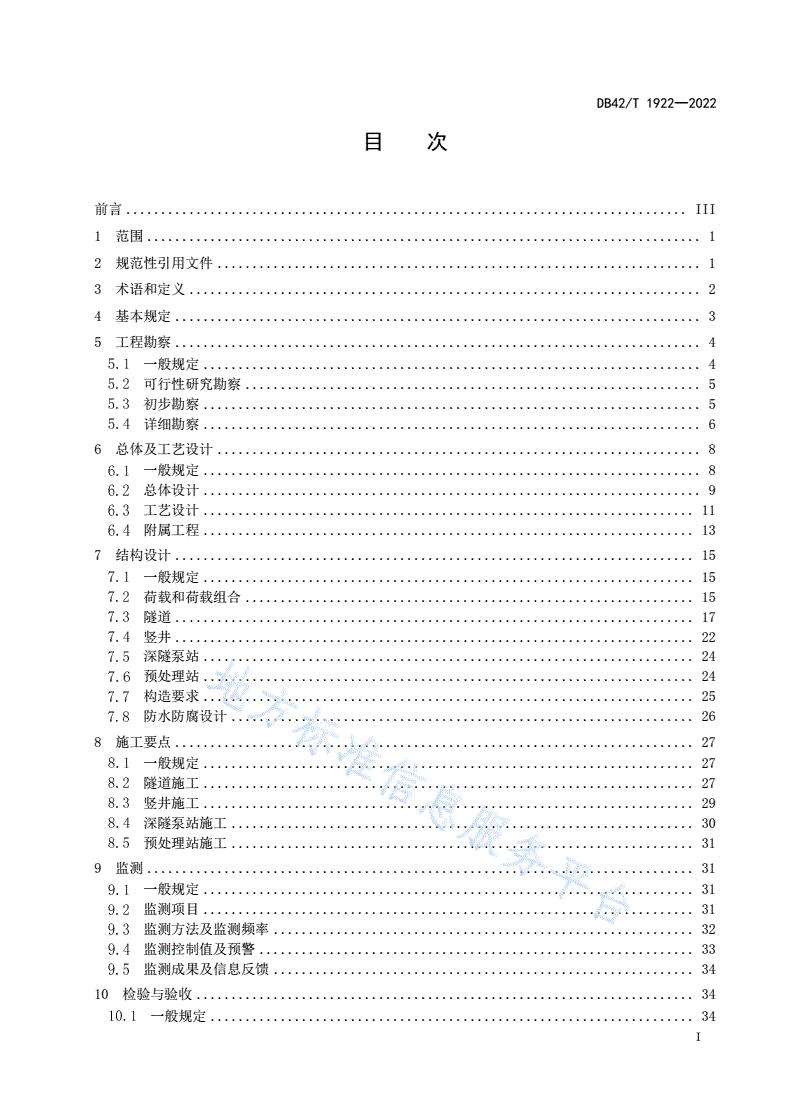

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4基本规定...........................................................................3

5工程勘察...........................................................................4

一般规定.......................................................................4

可行性研究勘察.................................................................5

初步勘察.......................................................................5

详细勘察.......................................................................6

6总体及工艺设计.....................................................................8

一般规定.......................................................................8

总体设计.......................................................................9

工艺设计......................................................................11

附属工程......................................................................13

7结构设计..........................................................................15

一般规定......................................................................15

荷载和荷载组合................................................................15

隧道..........................................................................17

竖井..........................................................................22

深隧泵站......................................................................24

预处理站......................................................................24

构造要求......................................................................25

防水防腐设计..................................................................26

8施工要点..........................................................................27

一般规定......................................................................27

隧道施工......................................................................27

竖井施工......................................................................29

深隧泵站施工..................................................................30

预处理站施工..................................................................31

9监测..............................................................................31

一般规定......................................................................31

监测项目......................................................................31

监测方法及监测频率............................................................32

监测控制值及预警..............................................................33

监测成果及信息反馈............................................................34

10检验与验收.......................................................................34

一般规定.....................................................................34

I

DB42/T1922—2022

隧道..........................................................................35

竖井..........................................................................37

预处理站、深隧泵站............................................................38

深层排水隧道功能性验收........................................................39

联合调试运行验收..............................................................39

11运行与维护........................................................................40

一般规定......................................................................40

工艺控制......................................................................40

运行管理......................................................................42

维护与检修....................................................................42

安全与应急....................................................................43

附录A（资料性）岩土试验项目........................................................44

附录B（资料性）隧道围岩分级........................................................46

附录C（资料性）监测项目............................................................48

附录D（规范性）城市排水深隧工程分部分项工程验收划分.................................52

条文说明..............................................................................58

II

DB42/T1922—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能直接或间接涉及专利，本文件的发布机构不承担识别这些专利的责

任。

本文件由湖北省住房和城乡建设厅提出并归口管理。

本文件起草单位：中建三局绿色产业投资有限公司、中建科技武汉有限公司、湖北省标准化与质量

研究院、武汉市政工程设计研究院有限责任公司、中建三局基础设施建设投资有限公司、中国市政工程

中南设计研究总院有限公司、中铁第四勘察设计院集团有限公司、中冶集团武汉勘察研究院有限公司、

长江勘测规划设计研究有限责任公司、中国科学院武汉岩土力学研究所、泛华建设集团有限公司。

本文件主要起草人：王涛、胡晓彬、闵红平、丁洪元、邓涛、肖伟、欧阳院平、李树锋、汪小东、

田湖南、朱海军、喻俊、阮超、邵璇、吴明明、罗金学、刘亚洲、黄文海、黄伟、霍培书、张利娜、谢

桥军、龚杰、雷晶、陈伟、刘畅、毛升、李泽浩、秦劲伟、张延军、刘开扬、潘世昌、李巧玲。

本文件使用中的疑问，可咨询湖北省住房和城乡建设厅，联系电话：027-68873088，邮箱：

。在执行过程中如有意见和建议请邮寄中建三局绿色产业投资有限公司（地址：武

汉市武汉经济开发区（汉南区）创业路70号，邮编：430056，邮箱：cscec3blt@126.com）。

III

DB42/T1922—2022

城市排水深隧工程技术规程

1范围

本文件规定了城市排水深隧工程的术语、基本规定、工程勘察、总体及工艺设计、结构设计、施工、

监测、检验验收及运行与维护等。

本文件适用于城市市政工程中新建的深层排水隧道勘察、设计、建设及运行维护。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T31962污水排入城镇下水道水质标准

GB50007建筑地基基础设计规范

GB50009建筑结构荷载规范

GB50010混凝土结构设计规范

GB50011建筑抗震设计规范

GB50014室外排水设计标准

GB50016建筑设计防火规范

GB50026工程测量标准

GB/T50046工业建筑防腐蚀设计标准

GB50069给水排水工程构筑物结构设计规范

GB50093自动化仪表工程施工及质量验收规范

GB50108地下工程防水技术规范

GB50141给水排水构筑物工程施工及验收规范

GB50166火灾自动报警系统施工及验收规范

GB50168电气装置安装工程电缆线路施工及验收规范

GB50169电气装置安装工程接地装置施工及验收规范

GB50202建筑地基基础工程施工质量验收标准

GB50204混凝土结构工程施工质量验收规范

GB50212建筑防腐蚀工程施工规范

GB50223建筑工程抗震设防分类标准

GB50243通风与空调工程施工质量验收规范

GB50265泵站设计规范

GB50268给水排水管道工程施工及验收规范

GB50275风机、压缩机、泵安装工程施工及验收规范

GB/T50299地下铁道工程施工质量验收标准

GB50303建筑电气工程施工质量验收规范

GB50307城市轨道交通岩土工程勘察规范

1

DB42/T1922—2022

GB50334城镇污水处理厂工程质量验收规范

GB50446盾构法隧道施工及验收规范

GB/T50476混凝土结构耐久性设计标准

GB50666混凝土结构工程施工规范

GB50788城镇给水排水给水规范

GB50911城市轨道交通工程监测技术规范

GB/T51033水利泵站施工及验收规范

GB/T51130沉井与气压沉箱施工规范

GB51174城镇雨水调蓄工程技术规范

GB/T51336地下结构抗震设计标准

GB55002建筑与市政工程抗震通用规范

GB55008混凝土结构通用规范

GB55017工程勘察通用规范

GB55018工程测量通用规范

CJJ6排水管道维护安全技术规程

CJJ56市政工程勘察规范

CJJ/T164盾构隧道管片质量检测技术标准

DL/T5241水工混凝土耐久性技术规范

DL/T5783水电水利地下工程地质超前预报技术规程

JGJ147建筑拆除工程安全技术规范

JGJ476建筑工程抗浮技术标准

SL203水工建筑物抗震设计规范

SL279水工隧洞设计规范

SL317泵站设备安装及验收规范

SL775水工混凝土结构耐久性评定规范

DB42/T159基坑工程技术规程

DB42/T169岩土工程勘察规程

DB42/242建筑地基基础技术规范

DB42/T1343顶管法管道穿越工程技术规程

3术语和定义

下列术语和定义适用于本文件。

城市排水深隧deep-burieddrainagetunnelinurbanarea

埋设于城市地表以下深层及次深层地下空间，用于调蓄、输送雨水或污水的隧道，亦称深层排水隧

道。

雨水排放隧道rainfallflooddrainagetunnel

用于以转输雨水为主分流制排放雨水的地下隧道。

污水输送隧道sewagedrainagetunnel

输送城市地下污水的隧道。

2

DB42/T1922—2022

合流调蓄隧道rainwater-sewageconfluenceandstoragetunnel

对合流污水、初期雨水进行调蓄和输送的地下隧道。

复合功能排水隧道compositefunctionaldrainagetunnel

兼具洪涝控制、污染控制等多种功能的地下隧道。

竖井verticalshaft

隧道直通地表的竖直通道，可作为工作井或用于通风、吊装等。

4基本规定

城市排水深隧工程设计应以批复的城镇总体规划和排水专项规划为主要依据，与城市防洪排涝专

项规划、海绵城市专项规划、道路交通专项规划协调统一。

城市排水深隧勘察可分为可行性研究勘察、初步勘察、详细勘察等三个阶段开展工作。工程施工

需要时，可根据周边环境和工程类别等开展专项勘察。

城市排水深隧勘察，应采用针对性的勘察手段，提供资料真实准确、评价合理、建议可行的岩土

工程勘察报告。

城市排水深隧系统设计应综合考虑下列因素：

a)污水的汇流、再生利用及集中处置；

b)与邻近区域内的污水和污泥的处理和处置系统相协调；

c)与邻近区域及区域内给水系统和洪水的排除系统相协调；

d)适当改造原有排水工程设施、交通设施或地下空间，充分发挥其工程使用功能、提高效益。

城市排水深隧的设计，应根据隧道、泵站及竖井等主要建（构）筑物的特点及其所在场地的具体

情况，通过技术、经济、工期、环境影响等多方面综合评价，选择合理的结构型式和施工方法。当隧道

位于含水地层中，应采取可靠的地下水处治措施。

竖井及预处理站等构筑物的设计应按照安全、适用、技术先进和经济合理的原则，妥善处理与城

市交通、地面建筑、地面与地下管线、地下构筑物之间的关系，并应满足城市景观及环境保护的要求。

城市排水深隧超前地质预报工作应符合下列规定：

a)排水隧道勘测设计阶段应根据隧道环境及特点，选择适宜的超前地质预报方法并积极采用综

合预报方法进行超前地质预报方案设计；

b)排水隧道施工阶段应根据隧道地质复杂程度分级实施超前地质预报并纳入工序进行管理。隧

道施工前，施工单位应根据预报对象的特点和超前地质预报方案设计，编制超前地质预报实施

细则并纳入施工组织设计；

c)隧道超前地质预报可采用地质调查与勘探相结合、物探与钻探相结合、长距离与短距离相结合、

地面与地下相结合、超前导坑与主洞探测相结合的方法，并对各种预报结果综合分析，相互验

证，提高预报准确性；

d)城市排水深隧超前地质预报设计应符合DL/T5783的要求。

对于风险高、对周边环境影响易产生重大影响的高边坡、深基坑工程，隧道工程中的始发、接收

及不良地质中掘进等应进行专项方案设计,施工中应配合实施风险管控措施。

城市排水深隧系统工程的建设、对于影响安全、危害健康的工序，应采取机械化和自动化设备。

当城市排水深隧工程施工难度大或采用新技术、新工艺、新设备、新材料时，宜应用BIM进行施

工工艺模拟。

3

DB42/T1922—2022

城市排水深隧工程的施工，应采取有效措施控制施工现场的各种粉尘、废气、废水、废渣、噪声、

振动等对环境造成的污染和危害。

城市排水深隧施工前，施工单位应建设项目划分单位（子单位）工程、分部（子分部）工程、分

项工程和检验批，作为施工质量检验、验收的基础。

深层排水隧道工程的建设、运行与维护应配置远程监控系统和智能化的调度系统。

5工程勘察

一般规定

5.1.1城市排水深隧工程的主体结构部份重要性等级为一级。城市排水深隧工程勘察等级为甲级。

5.1.2可行性研究勘察应符合选线方案要求；初步勘察应符合初步设计的要求；详细勘察应符合施工

图设计要求。

5.1.3城市排水深隧工程勘察应根据不同的勘察阶段、工程类别和重要性、场地及岩土条件复杂程度、

设计要求，制定勘察方案和提交勘察成果。根据施工工法特点，结合沿线工程地质和水文地质条件，为

排水隧道工程设计、施工工法的比选等提供所需的岩土工程资料。

5.1.4城市排水深隧工程勘察方案的编制和勘察成果应符合GB55017、GB50021、GB50007、GB50307、

JTGC20、CJJ56中有关房屋建筑和市政基础设施工程勘察文件编制深度规定。

5.1.5城市排水深隧勘察应根据设计阶段的任务、目的和要求，采用综合勘察方法，查明沿线隧道围

岩地质条件、围岩稳定性以及进出洞口、竖（斜）井等特殊部位的工程地质及水文地质条件，并提供设

计、施工需要的岩土参数。

5.1.6工程勘察前，根据不同勘察工作阶段的要求取得相关的技术资料，应包括下列内容：

a)附有地形图的排水隧道总平面布置图、横断面图及纵断面图；

b)排水隧道的埋置深度、荷载、基础类型及地基允许变形等资料，排水隧道结构材料类别及可能

采取的施工方法；

c)排水隧道周边环境状况，包含但不限于既有建（构）筑物基础类型、埋置深度及其与拟建排水

隧道外边线的空间关系，既有管线的类型、几何尺寸、埋置深度等；

5.1.7城市排水深隧工程地质调查和测绘、岩土分类、勘探、取样、原位测试、现场检验与监测除应

执行GB55017、DB42/T169的有关规定外，还应符合下列规定：

a)陆域段的勘探点应布置在排水隧道边线外侧3m～5m；

b)水域段的勘探点应布置在排水隧道外侧6m～10m；

c)勘探点宜交错布置；

d)施工竖井勘探点应沿轮廓线周边布置，尺寸规模较大时中间亦应布置；

e)隧道围岩分级应采用定性和定量相结合的方法判定。

5.1.8岩土试验项目可按照附录A.1～A.3并结合设计施工条件、工程地质与水文地质条件综合确定。

5.1.9符合下列情况时，宜进行专项勘察：

a)深层排水隧道沿线重要建（构）筑物或对工程建设有重要影响的地下设施，应调查查明其埋藏、

分布情况，并分析其与拟建工程之间的相互影响；

b)当水文地质条件对工程评价或工程降水有重大影响或需论证工程使用期间水位变化和抗浮设

计水位值时，宜进行专门的水文地质勘察；

c)深层排水隧道沿线重要建（构）筑物场地或附近存在对工程安全有影响的岩溶时。

5.1.10各勘察阶段钻孔应结合施工工法要求，对钻孔进行封填采取不同的封填方法。勘探施工过程中，

若钻孔中存在遗留物未取出，应详细记录其埋藏深度、长度、大小、材质等。钻探遗留物影响盾构法、

矿山法、顶管法等施工的，勘察报告书应详细说明。

4

DB42/T1922—2022

可行性研究勘察

5.2.1可行性研究勘察应对拟建场地的稳定性和工程建设的适宜性做出可行性评价，选择合适的隧道

口和隧道址；该阶段勘察主要以搜集资料、现场踏勘、工程地质测绘和调查为主，可进行适当的勘探、

测试及试验。

5.2.2可行性研究勘察的工作内容应包括：

a)搜集区域地形地貌、地质构造和地震、矿产、水文、气象、沿线重要建构筑物、地下管线等资

料；

b)了解拟建场地的地质条件、地层岩性、地质构造、工程地质、水文地质和环境条件；

c)调查不良地质作用的类型、规模和分布；

d)地震和地质背景；

e)评价拟建方案场址的稳定性、工程建设的适宜性；

f)存在两个或以上拟选线路时，应进行比选分析，提出比选方案建议。

5.2.3工程地质测绘比例尺宜为1:2000～1:5000。山岭隧道的测绘范围宜为线位两侧各200m～300m，

地（水）下隧道的测绘范围宜为线位两侧300m～500m。

5.2.4勘探点间距宜为500m～800m，地质变化较大且对工程影响较大处加密。在松散地层中，勘探

孔深度应达到拟建隧道结构底板标高以下2.5倍隧道高度且不小于20m。在中风化～微风化岩石中，勘

探孔深度应达到拟建隧道底标高以下不小于8m。遇岩溶、土洞、暗河以及软弱土层等，勘探孔深度应

穿过岩溶、土洞、暗河以及软弱土层，并根据工程需要适当加深。

a)可行性研究勘察应重点分析评价下列内容：拟建方案场址的稳定性、工程建设的适宜性；

b)分析评价隧道地层岩性、地应力分布、隧道洞口稳定条件及隧道施工对环境的影响等，提出合

适的隧道选线和隧道口位置建议；

c)地下水的类型、埋藏条件、补给、排泄和动态变化；

d)地表水体的分布及其与地下水的关系，淤积物的特征；

e)当调查发现隧道沿线存在不良地质作用、特殊性岩土时，分析其可能对隧道建设的影响；

f)提出下一步工作建议。

初步勘察

5.3.1初步勘察应在可行性研究勘察的基础上，采用工程地质测绘、物探、勘探和测试等方法，初步

查明选定方案的岩土工程条件和环境条件，初步确定岩体质量等级，为初步设计提供依据。

5.3.2初步勘察时，应初步查明下列问题：

a)地形地貌和成因类型；

b)地层岩性、产状、厚度、风化程度；

c)断裂和主要裂隙的性质、产状、充填、胶结、贯通及组合关系；

d)不良地质作用的分布、规模、成因及发展趋势等；

e)岩土体地质年代、成因、结构及其工程性质；

f)地震地质背景，场地和地基的地震效应；

g)地下水的类型、埋藏条件、动态变化规律以及和地表水的补排关系；

h)水和土对工程材料的腐蚀性；

i)特殊性岩土的工程性质并对其进行相应的评价；

j)隧道穿越地面建筑物、地下构筑物、管道、航道、河道等既有工程时的相互影响；

k)对可能采用的隧道掘进方法、竖井开挖方案、地基基础方案、围岩及边坡稳定性进行初步分析

与评价。

5.3.3初步勘察工程地质测绘比例尺洞身段宜为1:1000～1:2000，隧洞口边坡影响范围宜为1:500，

5

DB42/T1922—2022

断面图宜为1:100～1:200。

5.3.4物探方法的选择和物探测线的布置应根据排水隧道的埋深、沿线地质条件、地形、地貌及周边

环境条件综合确定。应沿隧道轴线布置不少于1条测线；洞口处应布置不少于3条横测线；不同的地质

体或构造类型，应布置2～3条测线。

5.3.5勘探点宜沿排水隧道的边线外侧交叉布置，勘探点间距宜为100m～200m，岩土条件简单时勘

探点间距可适当加大；在地质条件复杂的隐伏阶地、河流、湖泊地段应布置勘探点，在排水隧道口、竖

井位置应布置勘探点。

5.3.6勘探孔深度，在松散地层中，一般性勘探孔应进入隧道底板标高以下不小于1.5倍隧道高度且

不少于15m，控制性勘探孔应进入隧道底板标高以下不小于2.5倍隧道高度且不小于20m；在微风化及

中等风化岩石中，勘探孔深度应进入隧道底板设计标高以下1.0倍隧道高度且不少于5m。当钻探遇岩

溶、土洞、暗河等时，勘探孔的深度宜穿过，钻孔深度应根据实际情况确定。

5.3.7取样及测试工作应符合下列要求：

a)隧道沿线采取土试样和进行原位测试的勘探孔数量，应根据地层结构、沿线地基土的均匀性、

隧道掘进工法特点确定，且不应少于勘探点总数的1/2；钻探取土试样数量不应少于勘探孔总

数的1/3，采取试样和进行原位测试的勘探孔数量不宜少于勘探孔总数的2/3；每一主要岩层

和土层均应采取试样数量不少于6组，原位测试数据不应少于6组；

b)当有地下水时应采取水试样，当水文地质条件复杂时，当工程需要时应进行水文地质试验；

c)当隧道区存在有害气体或地温异常时，应进行有害气体成分、含量或地温测定；

d)采用浅层地震剖面法或其他有效方法圈定隐伏断裂、构造破碎带，查明基岩埋深、划分风化带；

e)山岭隧道钻孔均应进行波速测试；

f)高应力区隧道进行地应力测试。

5.3.8初步勘察时，应初步分析和评价下列内容：

a)不良地质作用和地质灾害、特殊性岩土的类型、分布、性质及对排水隧道工程的影响，提出隧

道掘进施工工法建议，评价施工工法的可行性及防治措施的建议；

b)排水隧道沿线的地表水、地下水条件，评价对隧道及竖井施工的影响；

c)排水隧道沿线岩土施工工程分级、围岩分级。提出围岩的物理力学性质参数，评价洞室围岩的

稳定性；

d)评价进出洞口、竖（斜）井、导坑、横洞等位置的工程地质条件以及岩土体稳定性，提出工程

防护措施的建议；

e)评价水、土对建筑材料的腐蚀性；

f)评价场地和地基的地震效应；

g)评价场地稳定性及适宜性；

h)提出详勘工作建议。

详细勘察

5.4.1详细勘察应采用钻探、物探和测试为主的勘察方法，必要时可结合施工导洞布置洞探，详细查

明隧道洞址、隧道口、隧道穿越线路的工程地质和水文地质条件，分段划分岩体质量等级（围岩类别），

评价隧道洞体和围岩的稳定性，按隧道设计方案、施工工法、勘察技术要求，进行岩土工程分析与评价，

为施工图设计和施工方案提供资料。

5.4.2详细勘察工作内容应包括下列内容：

a)查明场地地层岩性及其分布，划分岩组和风化程度，进行岩石物理、力学性质试验；

b)查明拟建方案沿线场地不良地质作用的类型、分布、规模、成因，分析发展趋势，提出防治措

施的建议；

6

DB42/T1922—2022

c)查明断裂构造和破碎带的位置、规模、产状和力学属性，划分岩体结构类型；

d)查明特殊性岩土分布范围，评价其工程性质；

e)查明隧道沿线河湖沟坑及暗浜的分布范围，调查隧道沿线周边环境条件；

f)查明主要地下水的分布、厚度、埋深，地下水的类型、水位、埋藏条件及其和地表水的补给排

泄条件，提供地下水位动态变化规律，根据需要分析评价其对工程的影响，预测开挖期间出水

状态、涌水量；

g)判定隧道沿线所有地表水、地下水和土对工程材料的腐蚀性；

h)需要降水施工时，应分段提出工程降水方案和有关水文参数；

i)对竖井和隧道沿线地震效应进行评价，提供抗震设计所需的有关参数；

j)查明隧道沿线及邻近地段的地面建筑和地下构筑物、管线状况，预测隧道掘进可能产生的影响，

提出防治措施。

5.4.3详细勘察可采用适宜的物探方法，探测隐伏的地质界线、界面、不良地质体、地下空洞、土洞、

溶洞、破碎带等；在钻孔之间增加地球物理勘探点，为钻探成果的内插、外推提供依据；在钻孔中进行

弹性波波速测试，为确定岩体质量等级（围岩类别），评价岩体完整性，计算动力参数提供资料。

5.4.4详细勘察以钻探、坑探、井探、测试工作为主，勘探点布置应符合下列要求：

a)控制性勘探孔数量不应少于勘探孔总数的1/3；

b)竖（斜）井、导坑、横洞等辅助通道应布置勘探点；

c)隧道洞口及纵断面最低部位应布置勘探点；

d)地貌单元、地质构造复杂地段、岩体破碎带应布置勘探点；

e)地下水丰富、水文地质条件复杂的地段应布置勘探点；

f)管道穿越河流时，河床及两岸均应布置勘探点；穿越铁路、公路时，铁路和公路两侧应布置勘

探点；

g)隧道口、竖井、地质条件复杂的地段应布置横断面勘探点，横断面孔数为2～4个。

5.4.5勘探点间距宜结合隧道施工工法布置工作，应符合表1要求：

表1不同工法勘探点布设间距要求表

场地和岩土复杂程度矿山法盾构法顶管法

一级20m～30m20m～30m20m～30m

二级30m～40m30m～50m30m～50m

三级40m～50m50m～60m50m～100m

5.4.6勘探孔深度应符合下列要求：

a)当隧道底板在松散地层中，一般性勘探孔宜进入隧道底板以下不小于1.5倍隧道高度，控制性

勘探孔宜进入隧道底板以下不小于2.5倍隧道高度且不小于20m。勘探孔深度应达到隧道底

设计标高以下15m～20m；

b)当隧道底板在中等风化或微风化岩石中，勘探孔深度应进入隧道底板标高以下0.5倍隧道高

度且进入中等风化或微风化岩不小于5m。当遇岩溶、土洞和地下暗河等时宜穿过，钻孔深度

应根据需要确定；

c)排水隧道竖井勘探点深度应进入设计竖井底标高以下不少于20m，并满足抗浮设计、地基基础

设计要求。

5.4.7城市排水深隧详勘阶段的取样及测试，除满足初步勘察的要求外，数量应满足GB55017、DB42/T

169及CJJ56的有关规定外，还应根据设计要求进行下列试验：

a)采用室内试验、现场承压板边长为30cm的承压板载荷试验或扁铲试验测地基基床系数；

7

DB42/T1922—2022

b)采用面热源法或热线比较法进行热物理指标试验，计算包括导温系数、导热系数和比热容等热

物理参数；

c)当需要提供动力参数时，可用压缩波波速和剪切波波速计算求得，必要时，可采用室内动力性

质试验，提供动力参数；

d)当深层排水隧道穿越河流时，必要时测定河床以下的地下水水文地质参数，包括地下水的流速、

流向。

5.4.8城市排水深隧工程详细勘察应重点分析评价下列内容：

a)评价不良地质作用和地质灾害、特殊性岩土的类型、分布、性质及对排水隧道工程的影响，提

出防治措施的建议；

b)评价排水隧道沿线岩土施工工程分级、围岩分级（可参照附录B.1），明确围岩的物理力学性

质参数，评价洞室围岩的稳定性；

c)评价进出洞口、竖（斜）井、导坑、横洞等位置的工程地质条件及岩土体稳定性，提出工程防

护措施的建议；

d)评价水、土对建筑材料的腐蚀性；

e)评价沿线场地和地基的地震效应；

f)评价隧道沿线及竖井场地稳定性及适宜性，城市排水隧道围岩的稳定性评价可采用工程地质

分析和理论相结合的方法，可采用数值法或弹性有限元图谱法计算；

g)评价隧道掘进施工工法的可能性，提供隧道影响深度范围内承压水、有害气体分布情况，并分

析评价其对隧道设计和施工可能产生的影响，提出处理措施；

h)根据沿线工程地质条件、水文地质条件、环境地质条件，评价施工工法的适用性；对地面变形

和既有建筑的影响进行评价，提出超前地质预报的建议与要求；

i)根据沿线地下设施及障碍物专项调查报告，分析评价其对隧道设计和施工的不利影响，以及隧

道施工对环境的不利影响，并提出处理建议；

j)隧道穿越河床时，应分析评价岸堤稳定性和堤岸变形对排水隧道的影响，并提出相关建议。

6总体及工艺设计

一般规定

6.1.1城市排水深隧宜在建筑物密集、地下管线复杂、地下空间紧张且存在水环境、水安全问题的城

市建成区建设。

6.1.2城市排水深隧应根据所承担的污水转输、雨（洪）水利用及排放、溢流调蓄等不同功能合理确

定其实施区域。

6.1.3城市排水深隧输送方式包括重力输送、压力流输送等。

6.1.4合流制排水系统预处理构筑物设计流量应满足GB50014的规定外，宜考虑远期合流系统提高

截流标准后的容量。

6.1.5各处理构筑物的个（格）数不应少于2个（格），并应按并联设计。

6.1.6深层排水隧道应考虑施工及运行对环境的影响，并应考虑城市规划及周围环境对隧道结构的影

响。

6.1.7深层排水隧道系统的水位选择应满足浅层排水系统接入要求，应保证系统在设计工况下正常运

行，宜为远期发展留有足够的容量。

6.1.8深层排水隧道应根据输送介质采用相应的耐腐蚀设计，其配套的附属构筑物亦应采取相应的防

腐措施。

6.1.9城市排水深隧应综合同步建设供电、照明、监控与报警、通风、除臭、标识、消防等配套设施。

8

DB42/T1922—2022

6.1.10城市排水深隧应综合考虑构件所处的环境类别以及内水压受力工况等因素并采取可靠的防水

防腐措施。

6.1.11城市排水深隧及其附属构筑物应防止外渗和地下水入渗。

6.1.12对暂时不具备雨污分流条件的地区，在深层排水隧道系统前端应设置污水截流或调蓄设施，并

采取有效措施接入污水系统。

6.1.13深层排水隧道地面和地下（内部空间）应设置标识、标记设施。

总体设计

6.2.1平面设计

深层排水隧道系统构成应符合下列规定：

a）深层排水隧道可分为污水输送隧道、雨洪排放隧道、合流调蓄隧道和复合功能隧道；

b）深层排水隧道一般由预处理设施、入流竖井、排水隧道、泵站，和通风排气设施、除臭设施等

附属设施等组成；

c）预处理设施应设置在各入流竖井前端，主要包括格栅和沉砂池；

d）入流竖井用于深层排水隧道与浅层排水系统的衔接，兼具消能和排气的功能；

e）泵站主要设置在隧道末端，包括排涝泵站和排空泵站，其功能为辅助排涝和将隧道内调蓄的雨

污合流水提升至污水处理厂；

f）排水隧道的通风排气主要包括入流时隧道内空气的排出和隧道检修时的内部空气置换及日常

通风；

g）污水输送隧道、合流调蓄隧道和复合功能隧道应设计除臭系统，除臭范围包括浅层预处理设施、

隧道入流和检修时排出的空气；

h）排水隧道应定期清疏浅层预处理未拦截的垃圾、砂砾和沉积淤泥，隧道清疏可考虑采用人工与

机械相结合的清疏方式。污水输送隧道、合流调蓄隧道及复合功能隧道淸疏方式与措施应安全
