GB/T 4012-2013 2.6/9.5 mm同轴综合通信电缆

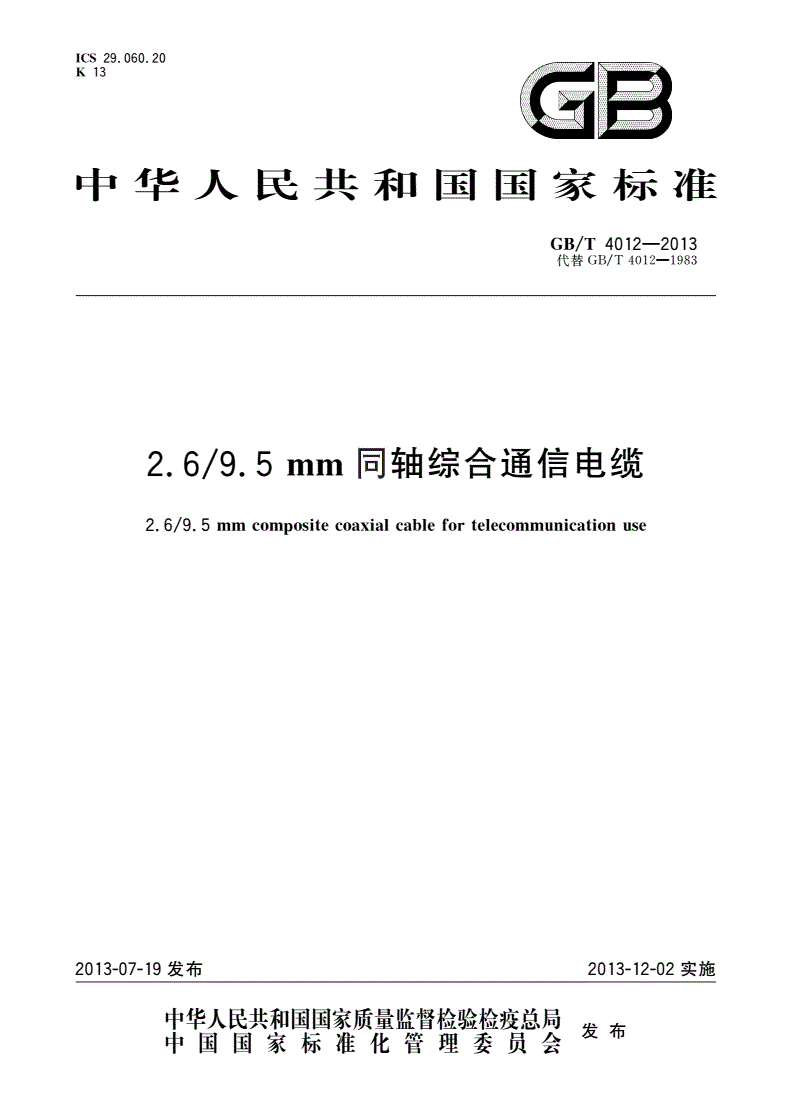

ICS29.060.20

K13

中华人民共和国国家标准

GB/T4012—2013

代替GB/T4012—1983

2.6/9.5mm同轴综合通信电缆

2.6/9.5mmcompositecoaxialcablefortelecommunicationuse

2013-07-19发布2013-12-02实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

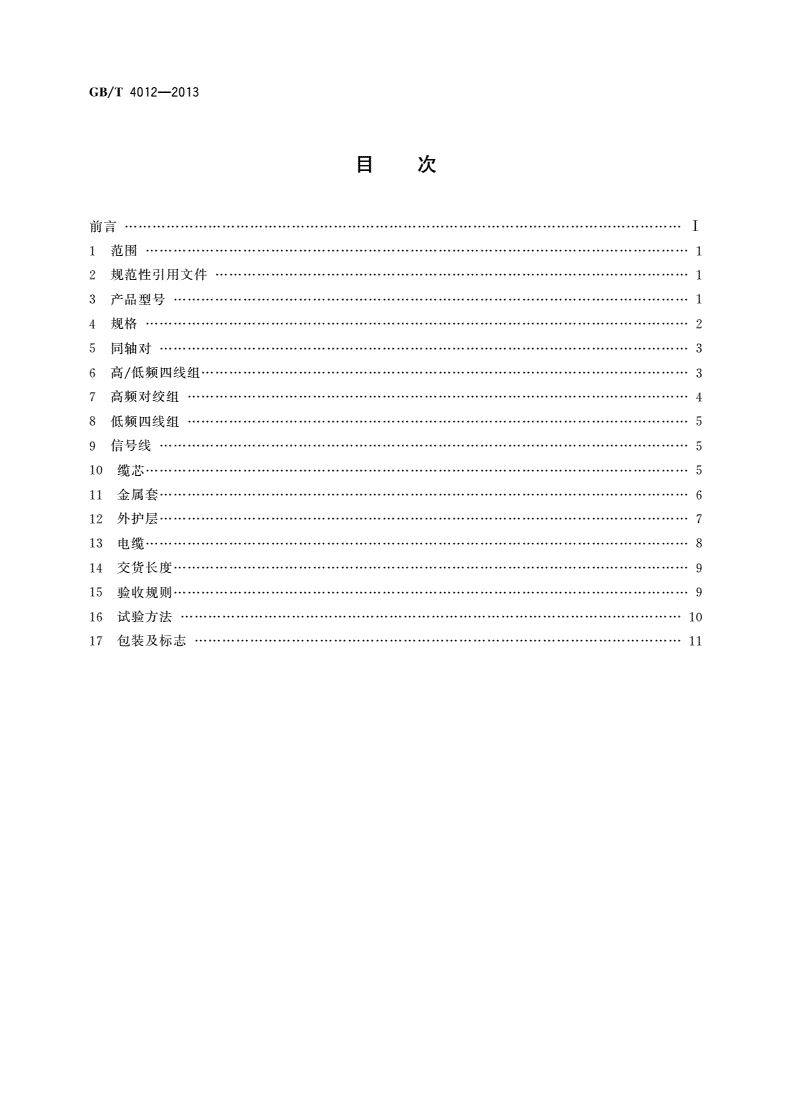

前ir*i

i細i

2规范性引用文件1

3产品型号1

4懸2

5胃獅3

6髙/低频四线组3

7高频对绞组*.4

8低频四线组5

9胃雜5

10縣5

116

12肿M7

13电缆8

14交货长度9

15验收规则9

16试验方法10

17包装及标志11

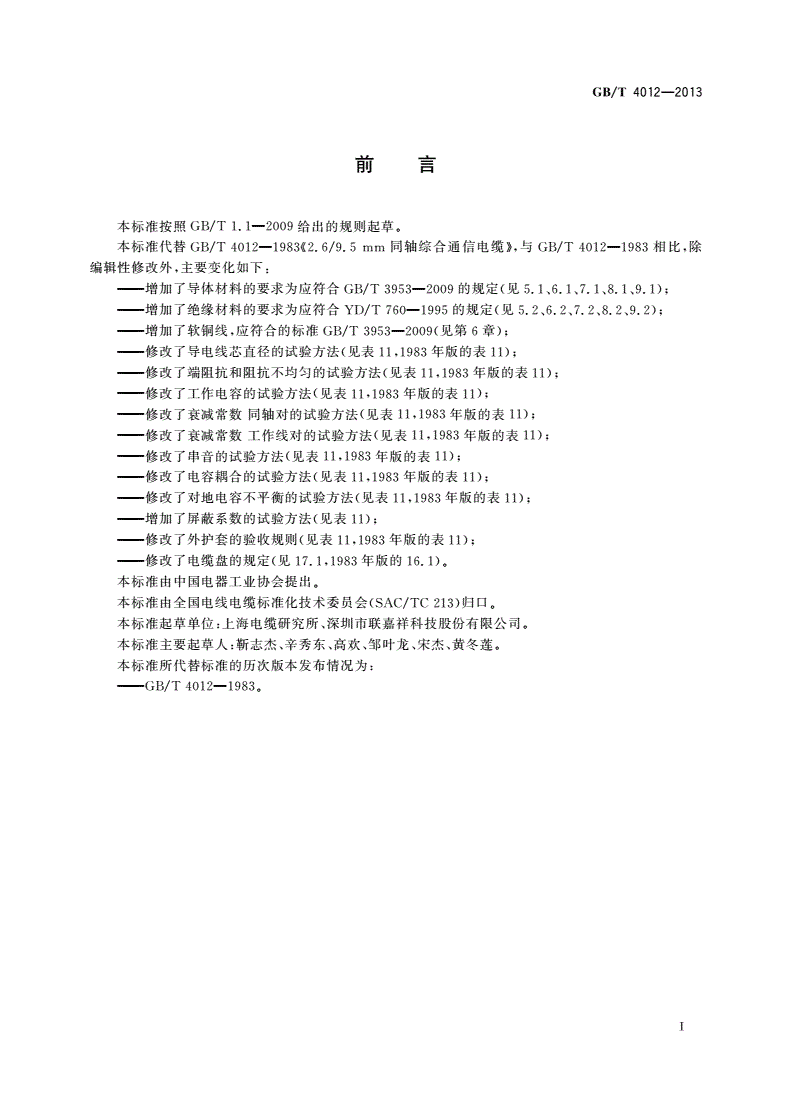

GB/T4012—2013

本标准按照GB/T1.1—2009给出的规则起草。

本标准代昝GB/T4012-1983«2.6/9.5mm同轴综合通信电缆》，与GB/T4012—1983相比，除

编辑性修改外，主要变化如下：

一增加了导体材料的要求为应符合GB/T3953—2009的规定(见5,1.6.1、7.1、8.1、9.1)；

——增加了绝缘材料的要求为应符合YD/T760-1995的规定（见5.2,6.2,7.2,8.2,9.2)；

——增加了软铜线，应符合的标准GJB/T3953—2009(见第6章

——修改了导电线芯直径的试验方法(见表11，1983年版的表11);

——修改了端阻抗和阱抗不均勻的试验方法(见表〗1,1983年版的表U);

——修改了工作电容的试验方法(见表11，1983年版的表11);

——修改了衰减常数同轴对的试验方法(见表11,1983年版的表11)^

——修改了衰减常数工作线对的试验方法(见表11，1983年版的表11)；

修改了串音的试验方法(见表11，1983年版的表11);

——修改了电容耦合的试验方法（见表11,1983年版的表U);

——修改了对地电容不平衡的试验方法(见表1〗，1983年版的表11);

——增加了屏蔽系数的试验方法（见表U);

——修改了外护套的验收规则(见表11，1983年版的表11);

——修改了电缆盘的规定(见17.1,1983年版的16.1).

本标准由中国电器工业协会提出。

本标准由全国电线电缆标准化技术委员会(SAC/TC213)归U。

本标淮起草单位:上海电缆研究所、深圳市联嘉祥科技股份有限公•司。

本标准主要起苹人:靳志杰、辛秀东、高欢、部叶龙、宋杰、黄冬莲《

木标准所代替标准的历次版本发布情况为：

——GB/T4012—1983。

GB/T4012—2013

2.6/9.5mm同轴综合通信电缆

本标准规定了2*6/9.5mm同轴综合通信电缆的型号、规格、电性能、交货长度、验收规则、试验方

法和标志包装。

本标准适用于2.6/9.5mm同轴综合通信电缆的制造、验收和使用。

本标准规定的电缆适用于24MHz及以下模拟干线通信系统或®速数据、阁像传真、电视等数字或

模拟宽带信息传输通信系统。高频四线组和高频对绞组用于123kHz及以下模拟通信系统。低频四

线组用于音频通信系统。

2规范性引用文件

下列文件对于本文件的应用是必小-可少的。凡是注F1期的引用文件，仅注R期的版本适用于本文

件，凡是不注F1期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T2952.1〜2952.3—2008电缆外护层

GB/T3048.4—2007电线电缆电性能试验方法第4部分:导体直流电阻试验

GB/T3048.5-2007电线电缆电性能试验方法第5部分:绝缘电阻试验'

GB/T3048.8-2007电线电缆电性能试验方法第8部分:交流电试验

G13/T3953-2009电T.阒铜线

GB/T4909.2—2009裸电线试验方法第2部分:尺寸测量

GB/T5441.2—1985通信电缆试验方法工作电容试验电桥法

GB/T5441.3-1985通信电缆试验方法电容耦合及对地电容不平衡试验

GB/T5441.4-1985通信电缆试验方法同轴对端阻抗及内部阻抗不均匀性试验脉冲法

GB/T5441.6—1985通信电缆试验方法串音衰减试验比较法

'GB/T5441.7—1985通佶电缆试验方法衰减常数试验开短路法

GB/T5441.8—1985通信电缆试验方法•同轴对衰减常数频率特性试验比较法

GB/T5441.9-1985通信电缆试验方法工频条件下理想屏蔽系数试验

JB/T8137(所有部分）电线电缆交货盘

YD/T760-1995室内通信电缆用聚烯烃绝缘料

3产品型号

3.1电缆的型号见表U

3.2电缆用型兮、规格及本标准编号表示。

示例:铝护套聚乙烯护套中同轴综合通信电缆包含有4个丨轴对、4个高/低频四线组、1个低頻四线组、4根信号

线，表示为：HC)L034X2.6/9.5+4X4X0.9(蒔/低H-1X4X0.9(低）+4XlX0，6(信)GB/T4012—2013.

1

GB/T4012—2013

表丨2.6/9.5mm同轴综合通信电缆的型号

型号名称主要用途

HOL裸铝护套同轴综合通信电缆陆上固定敷设，用于架空、管道、隧道等场合

HOL02铝护套聚氣乙烯护套同轴综合通信电缆

同HOL，并可埋地

HOL03铝护套聚乙烯护套冋轴综合通信电缆

HOL22铝护套钢带铠装聚氣A烯护套同轴综合通信电缆

同HOL02，用于电气化铁道和强电干扰场合

HOL23铝护套钢带铠装聚乙烯护套同轴综合通信电缆

HOL32铝护套细圆钢丝铠装聚氣乙烯护套同轴综合通信电缆

陆上固定敷设，用于水线

HOL33铝护套细圆钢丝铠装聚乙烯护套同轴综合通信电缆

HOQ裸铅护套同轴综合通信电缆同HOL

HOQ02铅护衮聚氣乙烯护套冋轴综合通倍电缆

同HOL02,HOLC_3

HOQ03铅护套聚乙烯护套同轴等合通信电缆

HOQ2r铅栌套钢带铠装纤维外被同轴综合通信电缆

IIOQ22铝护卷钢带铠装聚氣乙烯护套同轴综合通信电缆同HOL22，IIOL23

HOQ23铅护套钢带铠装聚乙烯护套同轴综合通信电缆

HOQ31*铅护套细圆钢丝锆装纤维外被同轴综合通信电缆I

I

HOQ32铅护套细囫钢丝铠装聚氣乙烯护套同轴综合通信电缆

HOQ33铅护套细圆钢丝铠装聚乙烯护套同轴综合通偯电缆同HOL32,HOL33

HOQ41铅护套粗圆钢M铊装纤维外被同轴综合通信电缆

HOQ424铅护套粗囫钢丝铠装聚教乙烯护套同轴综合迎信电缆

HOCH35铅护套粗岡钢丝铠装聚乙烯护套M轴综合通倌电缆

注：根据协议可提供其他类型外护&电缆.

‘型号为不推荐产品。

4规格

电缆的规格见表2。

表2同轴综合电缆规格

同轴对高/低频四线组°离频对绞绍低颈叫线组信号线6

2.6/9.Smm4X0.9mm2X0.9mm4X0.9mm1XOr6mm

412

4

—

2

8—47

4

86

^绿蓝色绝缘线芯为高频工作对；白红色绝绦线芯为低频工作对，

GB/T4012—2013

5同轴对

5.1内导体为标称直径2.6mm的圆铜线，导体应符合GB/T3953—2009的规定。

5.2绝缘材料采用泡沫或带皮泡沫聚烯烃，绝缘应符合YD/T760—1995的规定。

5.3外导体由标称厚度为0.25mm的软铜带纵包而成。外导体标称直径为9.5mm。

5-4外导体外面应间隙绕包两层标称厚度为0.15mm的镀锡钢带和两层绝缘纸带。

5.5同轴对的性能应符合表3的规定。

表3同轴对的性能

序号项目单位指标换算公式

1内导体直流电阻（+20*C)fl/km<3.51/1000

端阻抗‘（2.5MHz)

标称值75

偏差100%士0.30

2—•

80%士0.15

A、B端阻抗差100%<0.25

90%<0.15

阻抗不均匀性b

3100%%。<1.6(不小于56dB)—

80%<1.0(不小于60dB)

衰减常数*(131C)

0.3MHz<1.32

1MHz<2.37

2.5MHz<3.74

44MHzdB/km<4.73—

9MHz<7.09

12MHz<8.19

20MHz<10.59

24MHz11.60土0.10

表中端阻抗以同轴对两端计笄。

b

表中阻抗不均匀性以两端测试数值中的敁大值计算。钢丝铠装类电缆的阻抗不均匀性允许降低

C衰减常数最大标称值，为在不少于60km电缆中随机抽取20个3km左右的单间轴对，进行全频带测试，取其

平均值。
