DB41/T 2330-2022 国土空间基础信息平台数据建库规范

ICS35.240.70

CCSL70/84

41

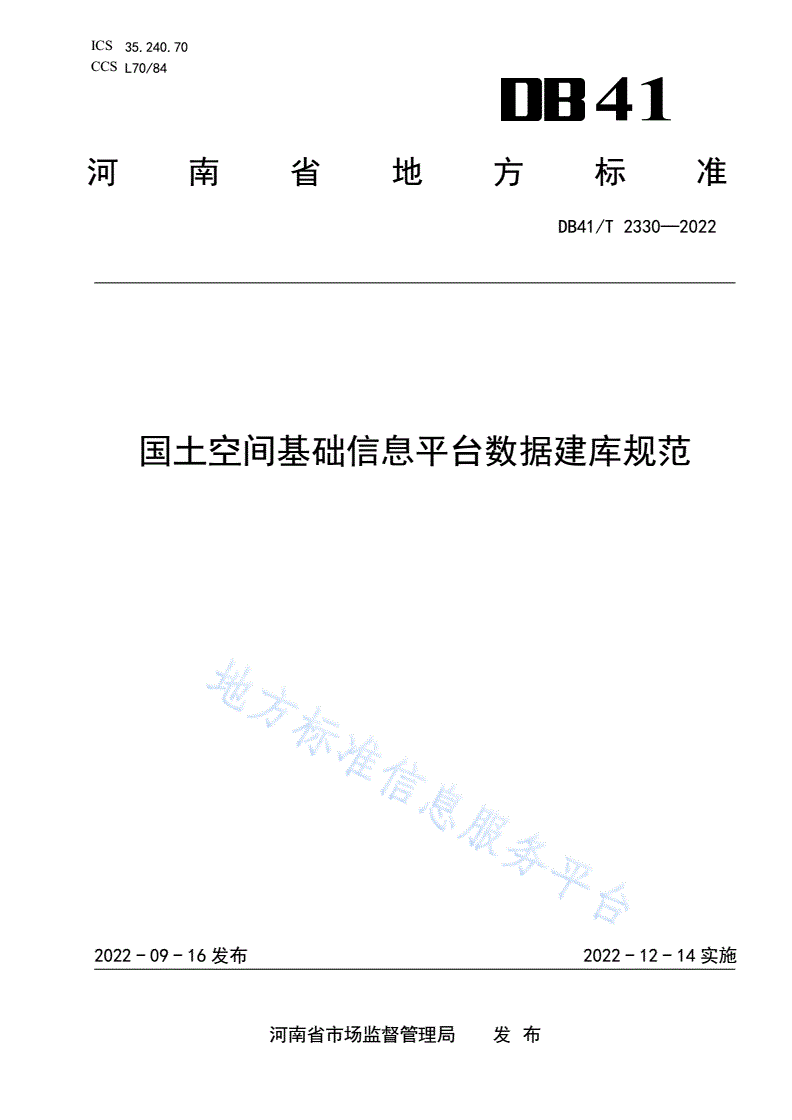

河南省地方标准

DB41/T2330—2022

国土空间基础信息平台数据建库规范

2022-09-16发布2022-12-14实施

河南省市场监督管理局发布

DB41/T2330—2022

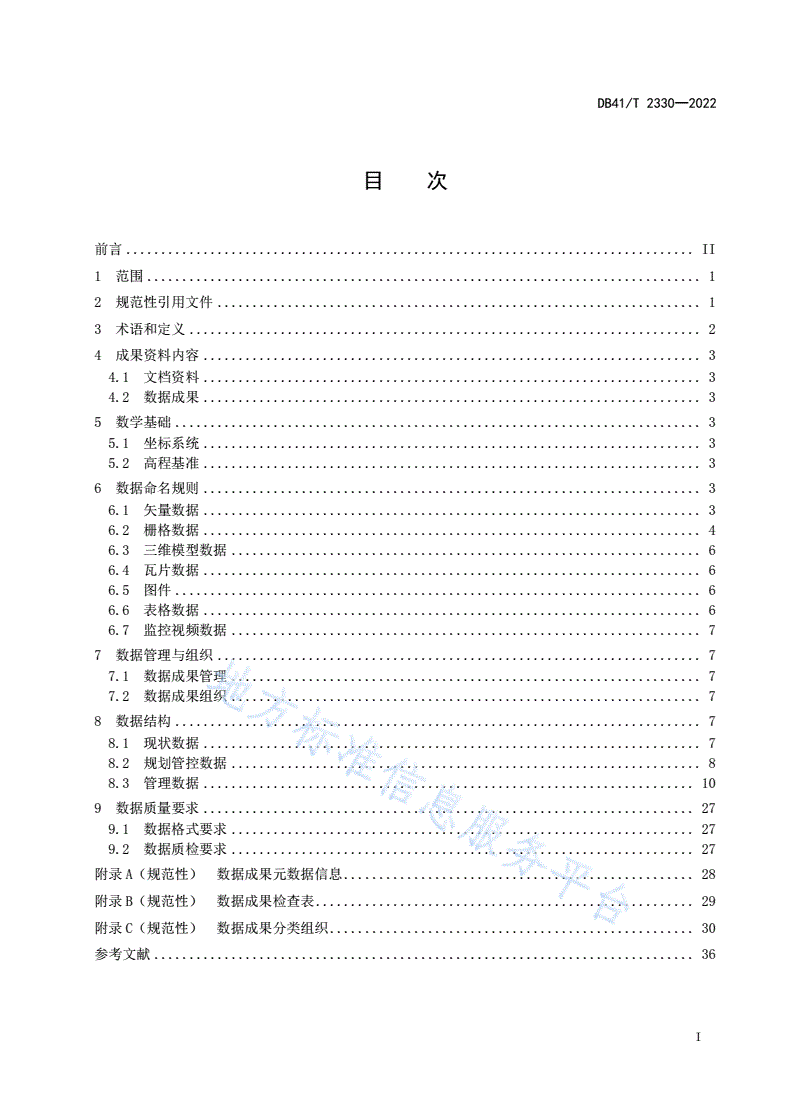

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4成果资料内容.......................................................................3

4.1文档资料.......................................................................3

4.2数据成果.......................................................................3

5数学基础...........................................................................3

5.1坐标系统.......................................................................3

5.2高程基准.......................................................................3

6数据命名规则.......................................................................3

6.1矢量数据.......................................................................3

6.2栅格数据.......................................................................4

6.3三维模型数据...................................................................6

6.4瓦片数据.......................................................................6

6.5图件...........................................................................6

6.6表格数据.......................................................................6

6.7监控视频数据...................................................................7

7数据管理与组织.....................................................................7

7.1数据成果管理...................................................................7

7.2数据成果组织...................................................................7

8数据结构...........................................................................7

8.1现状数据.......................................................................7

8.2规划管控数据...................................................................8

8.3管理数据......................................................................10

9数据质量要求......................................................................27

9.1数据格式要求..................................................................27

9.2数据质检要求..................................................................27

附录A（规范性）数据成果元数据信息..................................................28

附录B（规范性）数据成果检查表......................................................29

附录C（规范性）数据成果分类组织....................................................30

参考文献.............................................................................36

I

DB41/T2330—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省自然资源标准化技术委员会提出并归口。

本文件起草单位：河南省地理信息院、河南省测绘院、河南省遥感院、河南省地图院、河南省自然

资源综合保障中心。

本文件主要起草人：付治河、翟娅娟、刘敏、王石岩、宋碧波、程勉志、曹宏文、李旭、刘言东、

邓丽霞。

II

DB41/T2330—2022

国土空间基础信息平台数据建库规范

1范围

本文件规定了国土空间基础信息平台数据建库的成果资料内容、数学基础、数据命名规则、组织方

式、数据结构及数据质量要求等。

本文件适用于国土空间基础信息平台数据建库、更新、共享与应用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2260中华人民共和国行政区划代码

GB/T20258.1—2019基础地理信息要素数据字典第1部分：1:5001:10001:2000比例尺

GB/T20258.2—2019基础地理信息要素数据字典第2部分：1:50001:10000比例尺

GB/T33130—2016高标准农田建设评价规范

GB/T33462—2016基础地理信息1:10000地形要素数据规范

GB/T33469—2016耕地质量等级

GB/T39608—2020基础地理信息数字成果元数据

GB/T39740—2020自然保护地勘界立标规范

GB/T40768—2021视频流与时空信息融合编码规范

GB50137—2011城市用地分类与规划建设用地标准

CH/T2013—2016测量标志数据库建设规范

CH/Z9010—2011地理信息公共服务平台地理实体与地名地址数据规范

CH/Z9011—2011地理信息公共服务平台电子地图数据规范

CH/Z9017—2012三维地理信息模型数据库规范

CH/T9029—2019基础性地理国情监测内容与指标

DZ/T0226—2020矿产资源规划数据库标准

DZ/T0261—2014滑坡崩塌泥石流灾害调查规范（1:50000）

DZ/T0269—2014地质灾害灾情统计

DZ/T0352—2020城市地质调查数据内容与数据库结构

LY/T1955林地保护利用规划林地落界技术规程

SL/T324—2019水文数据库表结构及标识符

SL513—2011水土保持数据库表结构及标识符标准

SL/T809—2021水利对象基础数据库表结构及标识符

TD/T1007—2003耕地后备资源调查与评价技术规程

TD/T1014—2007第二次土地调查技术规程

TD/T1015—2007城镇地籍数据库标准

TD/T1019—2009基本农田数据库标准

1

DB41/T2330—2022

TD/T1026—2010市（地）土地利用总体规划数据库标准

TD/T1027—2010县级土地利用总体规划数据库标准

TD/T1028—2010乡（镇）土地利用总体规划数据库标准

TD/T1033—2012高标准基本农田建设标准

TD/T1034—2013市（地）级土地整治规划编制规程

TD/T1035—2013县级土地整治规划编制规程

TD/T1053—2017农用地质量分等数据库标准

TD/T1055—2019第三次全国国土调查技术规程

TD/T1057—2020国土调查数据库标准

TD/T1058—2020第三次全国国土调查县级数据库建设技术规范

TD/T1066—2021不动产登记数据库标准

TD/T1067—2021不动产登记数据整合建库技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

要素

现实世界现象的抽象。

[来源：GB/T17798—2007，3.4]

3.2

数据集

可以标识的数据集合。

[来源：GB/T17798—2007，3.1]

3.3

标识码

对某一要素个体进行唯一标识的代码。

3.4

矢量数据

以坐标或有序坐标串表示的空间点、线、面、体等图形数据及与其相联系的有关属性数据的总称。

[来源：GB/T16820—2009，5.13，有修改]

3.5

栅格数据

将地理空间划分成按照行、列规则排列的单元，且各单元带有不同“值”的数据集。

[来源：GB/T16820—2009，5.14]

3.6

三维模型数据

能可视化反映相关地理要素在立体空间中的位置、几何形态、表面纹理及其属性等信息，包括各种

地上主要地理信息的外部及地下空间，不含地上各建（构）筑物地理信息的内部。

[来源：CH/Z9017—2012，3.1]

3.7

瓦片数据

2

DB41/T2330—2022

将指定范围的地图按照指定尺寸和指定格式，切成若干行及列的矩形图片。通常情况下，这些图片

覆盖空间上连片的范围，共用相同的信息内容和图式符号，分别具有唯一标识。

[来源：CH/Z9017—2012，3.4]

3.8

视频流数据

由时间序列的静态图像形成的连续数据流。

[来源：GB/T40768—2021，2.1]

3.9

属性数据

描述地理实体质量和数量特征的数据。

[来源：GB/T16820—2009，5.16]

3.10

元数据

关于数据的内容、质量、状况和其他特性的描述性数据。

[来源：GB/T17798—2007，3.4]

4成果资料内容

4.1文档资料

文档资料包括数据成果元数据清单、数据成果检查表等，数据成果元数据清单按照附录A要求填写，

数据成果检查表见附录B。

4.2数据成果

数据成果包括现状数据、规划管控数据、管理数据和社会经济数据四大类数据。

5数学基础

5.1坐标系统

采用“2000国家大地坐标系”。

5.2高程基准

采用“1985国家高程基准”。

6数据命名规则

6.1矢量数据

6.1.1数据源

按照“河南省/省辖市名称首字母_数据名称（一般为数据集上一级别目录的名称）”的方式命名，

以空间数据文件格式存储。县级数据命名在地市名称首字母后加上“_县名称首字母_”。如出现首字母

缩写重复，用全拼表示。

示例：“HNS_NYDFDDJ”表示河南省农用地分等定级的数据源，“ZMDS_SPX_NYDFDDJ”表示驻马店市遂平县农用地

3

DB41/T2330—2022

分等定级的数据源。

6.1.2数据集

按照“河南省/省辖市名称首字母_属性表名（一般采用名称汉语拼音首字母命名）_几何类型代码

（见表1）_时间（根据数据情况填写）”的方式命名。县级数据命名在地市名称首字母后加上“_县名

称首字母_”。如出现首字母缩写重复，用全拼表示。

注：此数据集命名方式中属性表名只针对一些专题数据，名称较长时采用关键字的汉语拼音首字母命名。

示例：“HNS_GDHBZY_PG_201901”表示河南省2019年1月份的耕地后备资源数据，几何类型为面。

“ZMDS_SPX_GDHBZY_PG_201901”表示驻马店市遂平县2019年1月份的耕地后备资源数据，几何类型为面。

表1几何类型代码表

几何类型几何类型代码

点PT

线LN

面PG

6.2栅格数据

6.2.1影像数据

6.2.1.1数据源

按照“河南省/省辖市名称首字母_DOM_时间标识”的方式命名，以磁盘目录存储。县级数据命名在

地市名称首字母后加上“_县名称首字母_”。如出现首字母缩写重复，用全拼表示。时间标识用以记录

数据生产时间，按照表2标识。

示例：“HNS_DOM_2019Q1”表示河南省2019年第一季度影像数据。

6.2.1.2数据集

按照“河南省/省辖市名称首字母_DOM_时间标识_分辨率代号”的方式命名，县级数据命名在地市

名称首字母后加上“_县名称首字母_”。如出现首字母缩写重复，用全拼表示。时间按照表2标识，分

辨率代号按照表3标识。

示例：“HNS_DOM_2019Q1_080”表示河南省2019年第一季度0.8m分辨率的影像。

表2影像产品生产时间标识表

时间标识备注

数据生产年份+月份如：202005，表示2020年5月份的影像

数据生产年份+季度(Q1-Q4)如：2018Q1，表示2018年第一季度的影像

数据生产年份如：2013、2014，表示2013年、2014年的影像

注：影像类型为航空影像时，在时间标识前增加“HK_”。HK_2018表示2018年航空影像。

表3分辨率代号表

影像空间分辨率影像分辨率代号

25m2500

10m1000

4

DB41/T2330—2022

表3分辨率代号表（续）

影像空间分辨率影像分辨率代号

5m500

2.5m250

2m200

1m100

0.8m080

0.6m060

0.5m050

0.2m020

0.1m010

0.05m005

0.01m001

6.2.2数字高程数据

6.2.2.1数据源

按照“河南省/省辖市名称首字母_DEM/DSM_时间标识”的方式命名，以磁盘目录存储。县级数据命

名在地市名称首字母后加上“_县名称首字母_”。如出现首字母缩写重复，用全拼表示。时间按照表2

标识。

示例：“HNS_DEM_2019”表示河南省2019年数字高程数据。

6.2.2.2数据集

按照“河南省/省辖市名称首字母_DEM/DSM_时间标识_分辨率代号”的方式命名。县级数据命名在

地市名称首字母后加上“_县名称首字母_”。如出现首字母缩写重复，用全拼表示。时间按照表2标识，

分辨率代码按照表3标识。

示例：“HNS_DEM_2019_200”表示河南省2019年2m分辨率的数字高程数据。

6.2.3栅格专题数据

6.2.3.1数据源

按照“河南省/省辖市名称首字母_专题名称（一般为专题图数据上一级别目录的名称）”的方式命

名，以空间数据文件格式存储。县级数据命名在地市名称首字母后加上“_县名称首字母_”。如出现首

字母缩写重复，用全拼表示。

示例：“HNS_SPJKJYS”表示河南省双评价栅格图要素的数据源。

6.2.3.2数据集

按照“河南省/省辖市名称首字母_专题图名（一般采用名称汉语拼音首字母命名）_RAS_时间（根

据数据情况填写）”的方式命名。县级数据命名在地市名称首字母后加上“_县名称首字母_”。如出现

首字母缩写重复，用全拼表示。

注：此数据集命名方式中专题图名只针对一些专题数据，名称较长时采用关键字的汉语拼音首字母命名。

示例：“HNS_NYSCSYXPJJG_RAS_2017”表示河南省2017年农业生产适宜性评价结果图。

5

DB41/T2330—2022

6.3三维模型数据

6.3.1数据源

按照“河南省/省辖市名称首字母_3D_模型描述”的方式命名，以磁盘目录存储。县级数据命名在

地市名称首字母后加上“_县名称首字母_”。如出现首字母缩写重复，用全拼表示。

示例：“PDSS_3D_JIANZHU”，表示平顶山市的三维建筑物模型数据。

6.3.2数据集

按照“河南省/省辖市名称首字母_3D_模型名称”的方式命名，县级数据命名在地市名称首字母后

加上“_县名称首字母_”。如出现首字母缩写重复，用全拼表示。

示例：“PDSS_3D_PDSXY”，表示平顶山市平顶山学院的三维模型。

6.4瓦片数据

6.4.1二维地图瓦片数据

二维地图瓦片数据的命名与图件名称保持一致，具体见6.5。为保证电子地图显示效果，减少存储

空间，按照表4要求的格式进行瓦片数据生产。

表4地图瓦片数据要求

数据类型缓存格式

矢量数据瓦片PNG/JPG_PNG

栅格数据瓦片JPG_PNG

注记层瓦片PNG

6.4.2三维瓦片数据

三维瓦片数据的命名与其中矢量、栅格、三维模型等数据的数据集名称保持一致。按照表5要求的

格式进行瓦片数据生产。

表5三维缓存要求

数据类型缓存格式

三维场景S3M/S3MB

数字高程数据S3M/S3MB

模型数据S3M/S3MB

6.5图件

按照“河南省/省辖市名称首字母_地图名称首字母_时间_MAP”的方式命名，县级数据命名在地市

名称首字母后加上“_县名称首字母_”。如出现首字母缩写重复，用全拼表示。

注：为避免调用GIS服务出现乱码而影响应用，图件命名时应使用字母和数字表示。

示例：“HNS_DLTB_2019_MAP”表示2019年河南省地类图斑地图。“HNS_ZJGG_201903_MAP”表示2019年3月河南

省增减挂钩地图。“ZMDS_SPX_ZJGG_201903_MAP”表示2019年3月驻马店市遂平县增减挂钩地图。

6.6表格数据

6

DB41/T2330—2022

按照“河南省/省辖市名称首字母_表名（一般采用名称汉语拼音首字母命名）_时间（根据数据情

况填写）”的方式命名。县级数据命名在地市名称首字母后加上“_县名称首字母_”。如出现首字母缩

写重复，用全拼表示。

注：此处表名只针对一些专题数据，名称较长时采用关键字的汉语拼音首字母命名。

示例：“HNS_TDLYXZFLMJHZB_2019”表示河南省2019年土地利用现状分类面积汇总表。

6.7监控视频数据

按照“省辖市名称首字母_县区名称首字母_设备编号_时间（根据数据情况填写）”的方式命名。

如出现首字母缩写重复，用全拼表示。

示例：“ZMDS_SPX_S001_202108011351”表示驻马店市遂平县设备编号为S001的摄像头获取的2021年8月1日13

点51分的视频数据。

7数据管理与组织

7.1数据成果管理

符合本文件要求的数据成果方可入库，通过国土空间基础信息平台支撑省、市、县数据资源统一管

理、共享与应用。

7.2数据成果组织

数据成果按照附录C要求进行分类组织。

8数据结构

8.1现状数据

8.1.1基础测绘

按照GB/T20258.1—2019、GB/T20258.2—2019、GB/T33462—2016、CH/Z9010—2011、CH/Z9011

—2011、CH/Z9017—2012等相关规定执行。

8.1.2地理国情监测

按照CH/T9029—2019等相关规定执行。

8.1.3地质环境调查

按照DZ/T0261—2014、DZ/T0269—2014、DZ/T0352—2020等相关规定执行。

8.1.4自然资源调查与监测

第三次全国国土调查及历年变更调查成果数据按照TD/T1055—2019、TD/T1057—2020、TD/T1058

—2020等相关规定执行。第二次全国土地调查及历年变更调查成果数据按照TD/T1014—2007、TD/T1015

—2007等相关规定执行，并参见《第二次全国土地调查数据库更新标准（试行）》《第二次全国土地调

查数据库更新技术规范（试行）》等相关要求。用地分类参见《国土空间调查、规划、用途管制用地用

海分类指南（试行）》。

自然资源监测数据应按照最新监测要求执行。

7

DB41/T2330—2022

8.1.5耕地资源

永久基本农田数据按照TD/T1019—2009等相关规定执行。耕地后备资源数据按照TD/T1007—2003

等相关规定执行。高标准农田数据按照TD/T1033—2012、GB/T33130—2016等相关规定执行。耕地质

量评价数据按照TD/T1053—2017、GB/T33469—2016等相关规定执行。

8.1.6矿产资源

按照DZ/T0226—2020等相关规定执行。

8.1.7森林资源

自然保护地要素数据按照GB/T39740—2020等相关规定执行。森林资源数据按照LY/T1955等相关

规定执行。

8.1.8草原资源

参见《2022年全国森林、草原、湿地调查监测技术规程》等相关要求。

8.1.9湿地资源

参见《2022年全国森林、草原、湿地调查监测技术规程》等相关要求。

8.1.10水资源

按照SL/T809—2021、SL/T324—2019、SL513—2011等相关规定执行。

8.1.11其他现状数据

城市国土空间监测、气象、灾害、交通、水利设施、生态环境等现状数据按照相关标准执行。

8.2规划管控数据

8.2.1已有国土空间相关规划

8.2.1.1原土地利用总体规划

按照TD/T1026—2010、TD/T1027—2010、TD/T1028—2010等相关规定执行。

8.2.1.2城市总体规划用地布局属性结构

城市总体规划用地布局具体属性结构见表6。

表6城市总体规划用地布局属性结构描述表（CSZGYDBJ）

序号字段名称字段代码字段类型字段长度小数位数值域约束条件备注

1标识码BSMChar10--M-

2要素代码YSDMChar10--M-

3地块编号DKBHChar8--O-

4行政区名称XZQMCChar150--M-

5行政区代码XZQDMChar20--M-

6用地性质YDXZChar50--M-

7用地代码YDDMChar10--M-

8

DB41/T2330—2022

表6城市总体规划用地布局属性结构描述表（CSZGYDBJ）（续）

序号字段名称字段代码字段类型字段长度小数位数值域约束条件备注

8面积MJDouble186-M-

9备注BZChar254--O-

注1：“约束条件”指该字段取值的约束条件，“M”表示属性项为“必选”，“O”表示属性项为“可选”，“C”

表示属性项为“条件可选”，以下含义同。

注2：行政区名称、行政区代码字段依据GB/T2260中相关规定执行，与土地调查保持一致，以下含义同。

注3：“用地性质”、“用地代码”依据GB50137—2011中相关规定执行，以下含义同。

8.2.1.3控制性详细规划用地布局属性结构

控制性详细规划用地布局具体属性结构见表7。

表7控制性详细规划用地布局属性结构描述表（KGYDBJ）

序号字段名称字段代码字段类型字段长度小数位数值域约束条件备注

1标识码BSMChar10--M-

2要素代码YSDMChar10--M-

3地块编号DKBHChar8--O-

4行政区名称XZQMCChar150--M-

5行政区代码XZQDMChar20--M-

6用地性质YDXZChar50--M-

7用地代码YDDMChar10--M-

8用地兼容性YDJRXChar20--M-

9兼容比例JRBLChar20--M-

10用地面积YDMJDouble186-M-

11总建筑面积ZJZMJDouble186-M-

12地上建筑面积DSJZMJDouble186-M-

13地下建筑面积DXJZMJDouble186-M-

14建筑限高JZXGDouble186-M-

15建筑限低JZXDDouble186-M-

16建筑密度下限JZMDXXDouble186-M-

17建筑密度上限JZMDSXDouble186-M-

18容积率下限RJLXXDouble186-M-

19容积率上限RJLSXDouble186-M-

20绿地率下限LDLXXDouble186-M-

21绿地率上限LDLSXDouble186-M-

22机动停车位下限JDTCWXXDouble186-M-

23机动停车位上限JDTCWSXDouble186-M-

24非机动停车位下限FJDTCWXXDouble186-M-

25非机动停车位上限FJDTCWSXDouble186-M-

26人口密度RKMDDouble186-M-

27交通出入口方位JTCRKFWChar50--M-

9

DB41/T2330—2022

表7控制性详细规划用地布局属性结构描述表（KGYDBJ）（续）

序号字段名称字段代码字段类型字段长度小数位数值域约束条件备注

28配套设施PTSSChar254--M-

29规划限制要点GHXZYDChar254--C-

30备注BZChar254--O-

8.2.2开发评价

参见《市级国土空间总体规划数据库规范（试行）》等相关要求。

8.2.3国土空间规划

参见《市级国土空间总体规划数据库规范（试行）》等相关要求。

8.2.4自然资源行业专项规划

矿产资源规划数据按照DZ/T0226—2020等相关规定执行。土地整治规划数据按照TD/T1034—2013、

TD/T1035—2013等相关规定执行。林业规划按照LY/T1955等相关规定执行。

8.2.5其他规划数据

原主体功能区规划、环保、水利、公路、铁路、民航等规划按照相关标准执行。

8.3管理数据

8.3.1不动产登记

按照TD/T1066—2021、TD/T1067—2021等相关规定执行。

8.3.2自然资源确权登记

参见《自然资源确权登记操作指南（试行）》等相关要求。

8.3
