MT/T 587-1996 液压支架结构件制造技术条件

MT/T587一1996

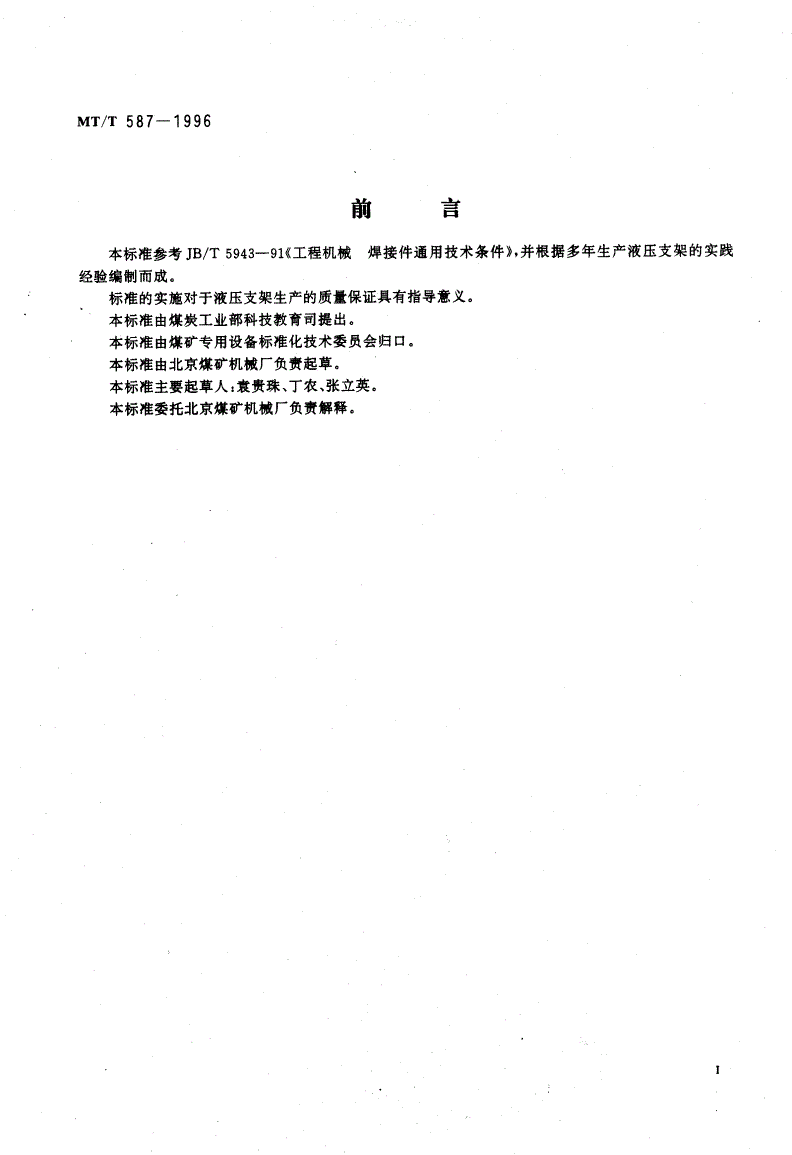

前言

本标准参考]B/T5943-91工程机械焊接件通用技术条件》，并根据多年生产液压支架的实践

经验编制而成。

标准的实施对于液压支架生产的质量保证具有指导意义。

本标准由煤炭工业部科技教育司提出。

本标准由煤矿专用设备标准化技术委员会归口。

本标准由北京煤矿机械厂负责起草。

本标准主要起草人:袁贵珠、丁农、张立英。

本标准委托北京煤矿机械厂负责解释。

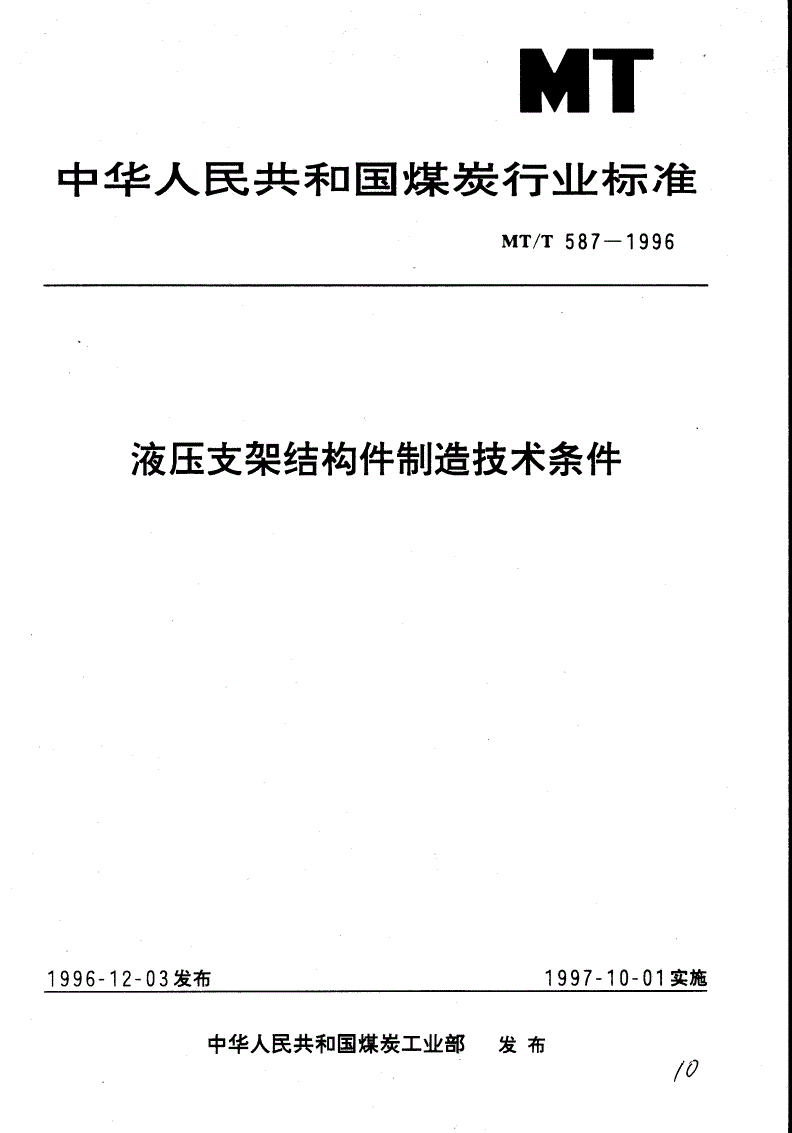

中华人民共和国煤炭行业标准

MT/T587一1996

液压支架结构件制造技术条件

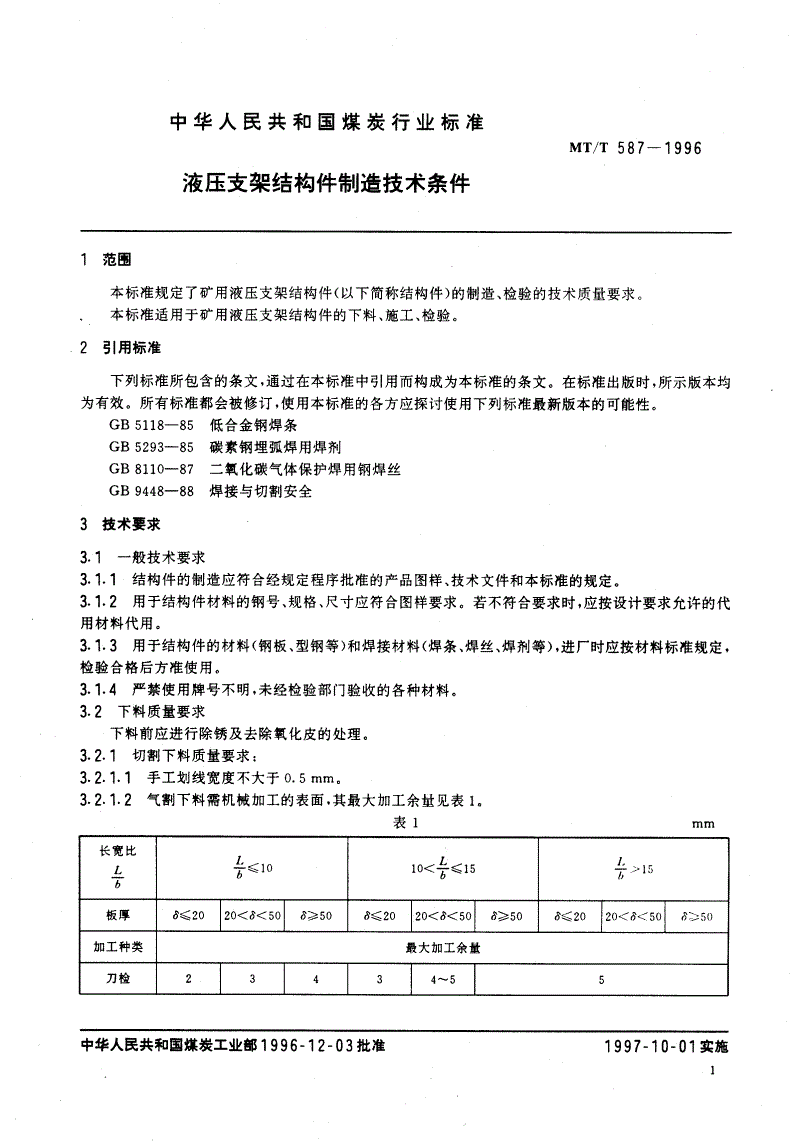

1范围

本标准规定了矿用液压支架结构件以下简称结构件的制造、检验的技术质量要求

本标准适用于矿用液压支架结构件的下料、施工、检验

2弓I用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB5118-85低合金钢焊条

GB5293-85碳素钢埋弧焊用焊剂

GB8110-87二氧化碳气体保护焊用钢焊丝

GB9448-88悍榕与切翱!守令

3技术要求

3.1一般技术要求

3.1.1结构件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。

3.1.2用于结构件材料的钢号、规格、尺寸应符合图样要求。若不符合要求时，应按设计要求允许的代

用材料代用。

3.1.3用于结构件的材料钢板、型钢等和焊接材料焊条、焊丝、焊剂等，进厂时应按材料标准规定，

检验合格后方准使用。

3门.4严禁使用牌号不明，未经检验部门验收的各种材料。

3.2下料质量要求

下料前应进行除锈及去除氧化皮的处理。

3.2.1切割下料质量要求:

3.2.1.1手工划线宽度不大于0.5mm,

3.2.1.2气割下料需机械加工的表面，其最大加工余量见表la

表1mm

长宽比

1会、1。1015

l

板厚8镇20208505〕50820208508508镇2020850850

加r种类最大加工余量

刀检23434^-55

中华人民共和国煤炭工业部1996一12-03批准1997一10一01实施

MT/T587一1996

表1完

长宽比

L会、1。1。会、，5会15

西

板厚J2020J50古乌50占簇2020沙50占50占镇2020占50沙50

余嗔恐.，二

表面粗糙度

33~457

Ra125

孔加工余量直径方向lomm一15mrn

.13切割表面偏斜度见表2。

表2

材料厚度

项目简图类别汐簇2525J夏4040占镇6060占镇100

产值

机械切割0‘501.001、502.00

切割表面的偏斜度魄手工气割1.001.401.802.20

3.2.14切割表面粗糙度R。的上限值为50拼。。

3.2.，.5。，大于“。MPa的高强度钢板焊接坡口应打磨去除氧化皮。
