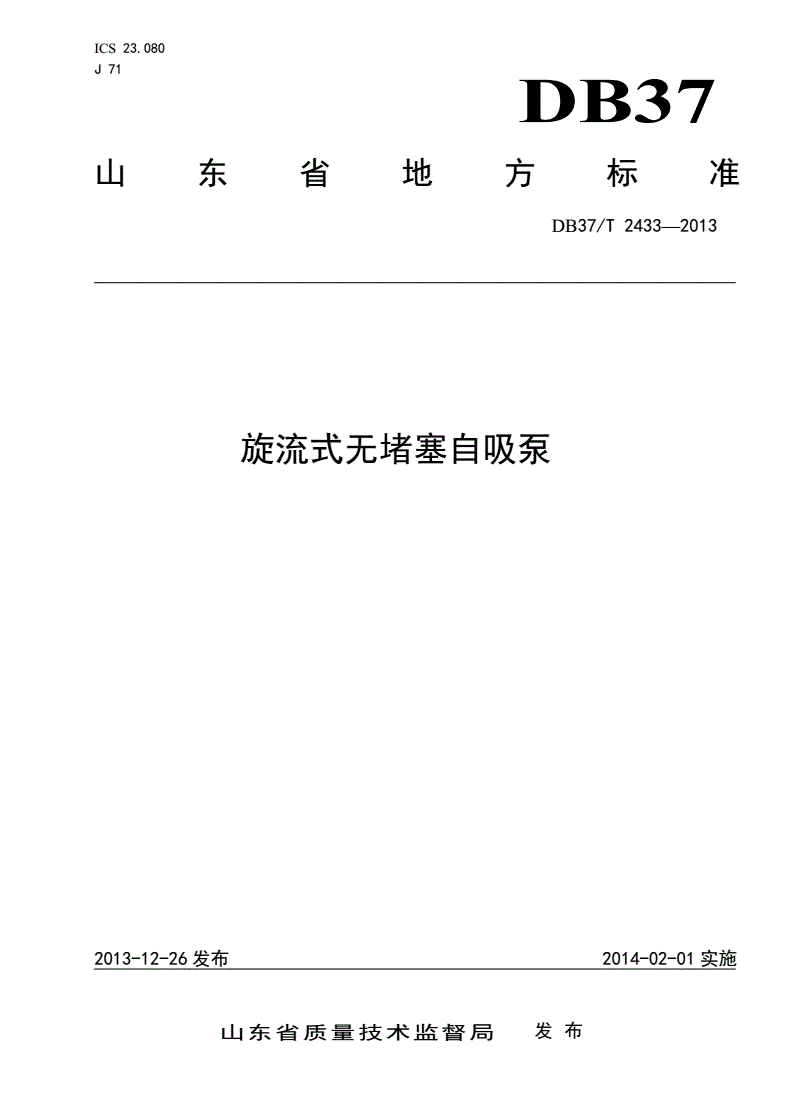

DB37/T 2433-2013 旋流式无堵塞自吸泵

ICS23.080

J71

DB37

山东省地方标准

DB37/T2433—2013

旋流式无堵塞自吸泵

2013-12-26发布2014-02-01实施

山东省质量技术监督局发布

DB37/T2433—2013

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省泵类产品标准化技术委员会提出并归口。

本标准起草单位：国家泵类产品质量检验中心、淄博智立检验检测技术服务中心、博山区产品质量

监督检验所。

本标准主要起草人：王勇军、姜云峰、马琨岩、杨庆山、李征、徐鹏磊、石龙、张宁、王立普。

I

DB37/T2433—2013

旋流式无堵塞自吸泵

1范围

本标准规定了旋流式无堵塞自吸泵的产品分类、技术要求、试验方法、检验规则及标志、包装、运

输及贮存。

本标准适用于输送含颗粒和纤维的工业废水、生活污水及80℃以下的其它液体的无堵塞自吸泵（以

下限简称泵）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

GB/T3216回转动力泵水力性能验收试验1级和2级

GB/T13306标牌

GB/T13384机电产品包装通用技术条件

JB/T4297泵产品涂漆技术条件

JB/T6879离心泵铸件过流部位尺寸公差

JB/T6880.1泵用灰铸铁件

JB/T6880.2泵用铸钢件

JB/T8097—1999泵的振动测量与评价方法

JB/T8098—1999泵的噪声测量与评价方法

3产品结构与参数

3.1本标准规定的产品为卧式结构，叶轮采用旋流式。

3.2产品代号的标记方法：

XWZ××—××—×××

叶轮名义直径mm

出水口直径mm

进水口直径mm

旋流式无堵塞自吸泵

示例：进水口直径为50mm，出水口直径为50mm，叶轮名义直径为125mm的自吸式无堵塞泵表示为XWZ50-50-125。

3.3基本参数见表1。

1

DB37/T2433—2013

表1

流量扬程效率配套功率转速规定自吸高规定自吸时

规
