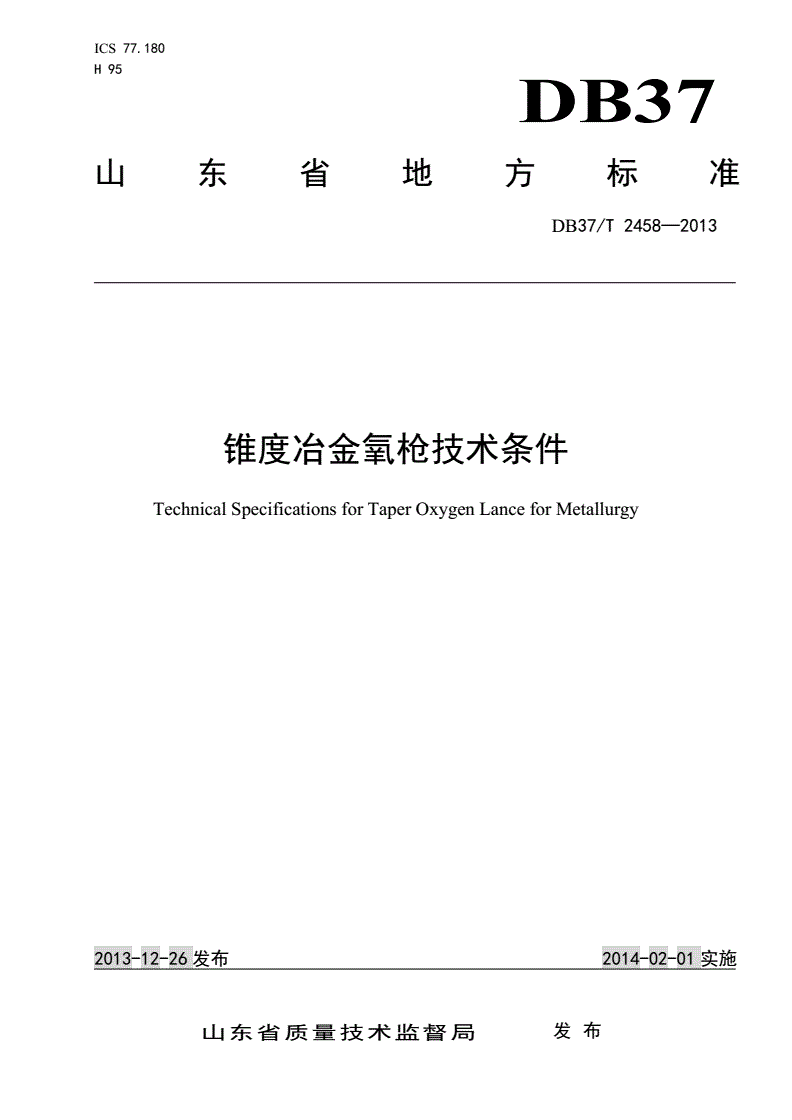

DB37/T 2458-2013 锥度冶金氧枪技术条件

ICS77.180

H95

DB37

山东省地方标准

DB37/T2458—2013

锥度冶金氧枪技术条件

TechnicalSpecificationsforTaperOxygenLanceforMetallurgy

2013-12-26发布2014-02-01实施

山东省质量技术监督局发布

DB37/T2458—2013

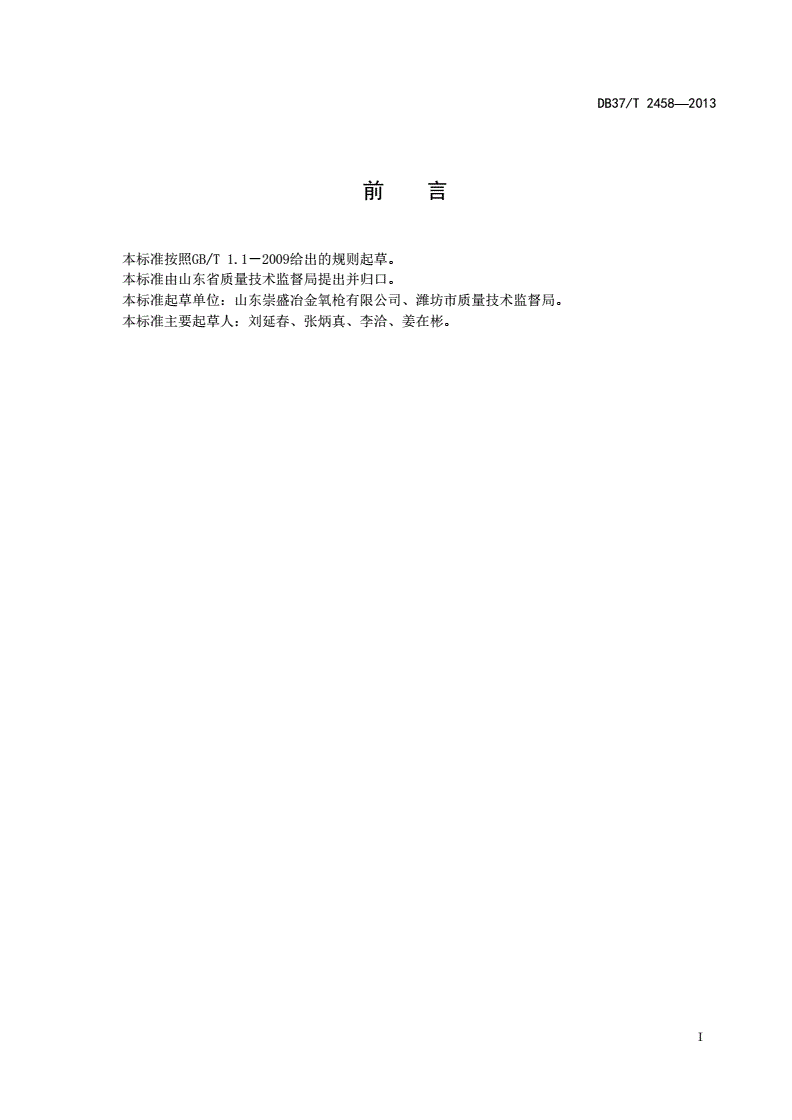

前言

本标准按照GB/T1.1－2009给出的规则起草。

本标准由山东省质量技术监督局提出并归口。

本标准起草单位：山东崇盛冶金氧枪有限公司、潍坊市质量技术监督局。

本标准主要起草人：刘延春、张炳真、李洽、姜在彬。

I

DB37/T2458—2013

锥度冶金氧枪技术条件

1范围

本标准规定了锥度冶金氧枪（以下简称氧枪）的分类与型号表示、技术要求、试验方法、检验规则、

标志、包装、运输与贮存。

本标准适用于顶吹转炉、电炉用锥度冶金氧枪。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T196普通螺纹基本尺寸

GB/T467阴极铜

GB/T699优质碳素结构钢

GB/T1031产品几何技术规范（GPS)表面结构轮廓法表面粗糙度参数及其数值

GB/T1800.2产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏差

表

GB/T1804一般公差未注公差的线性和角度尺寸的公差

GB/T2652焊缝及熔敷金属拉伸试验方法

GB3087低中压锅炉用无缝钢管

GB/T3323金属熔化焊焊接接头射线照相

GB/T3452.1液压气动用O形橡胶密封圈第1部分：尺寸系列及公差

GB/T3452.2液压气动用O形橡胶密封圈第2部分：外观质量检验规范

GB/T5121.1铜及铜合金化学分析方法第1部分：铜含量的测定

GB/T5121.8铜及铜合金化学分析方法第8部分：氧含量的测定

GB/T5231加工铜及铜合金牌号和化学成分

GB/T10046银钎料

GB/T11363钎焊接头强度试验方法

GB/T14976流体输送用不锈钢无缝钢管

HG/T2579普通液压系统用O形橡胶密封圈材料

JB/T4730.2承压设备无损检测第2部分：射线检测

3术语与定义

下列术语和定义适用于本文件。

3.1

1

DB37/T2458—2013

喷头oxygenlancenozzle

由几个加工部件焊接组合而成且包含单个或多个拉瓦尔孔，是用来向炉内吹氧的一种部件。

3.2

枪身oxygenlancebody

由三层同心圆管组成并且由两节组成：其中一节是锥度部分，另一节是无锥度的同心圆管，二者通

过焊接连接成一体。内管是氧气通道，内层管与中层管之间是冷却水的进水通道，中层管与外层管之间

是冷却水出水的通道。

3.3

枪尾thetailofoxygenlance

进出水弯管、氧弯管、吊具等的总称。

3.4

锥度冶金氧枪taperoxygenlanceformetallurgy

由喷头、枪身和枪尾组成的整体。

4分类与型号表示

4.1分类

按产品形式分为普通多孔喷头氧枪和附加有副喷孔的双燃喷头氧枪。

4.2型号表示

4.2.1产品型号按炉子的名称、公称容量、氧枪喷头规格、主喷孔个数，及后续数字组成，其标记方

法：

□—○○○T—φ○○○—φ○○○—○（＋○副喷孔数用数字表示，单位：个）

主喷孔数（用数字表示，单位：个）

锥管最大直径（用数字表示，单位：mm）

喷头规格（用数字表示，即外管直径，单位：mm)

炉公称容量（用数字表示，单位：t）

炉种类代号（用字母表示，电炉用：D、转炉用：Z）
