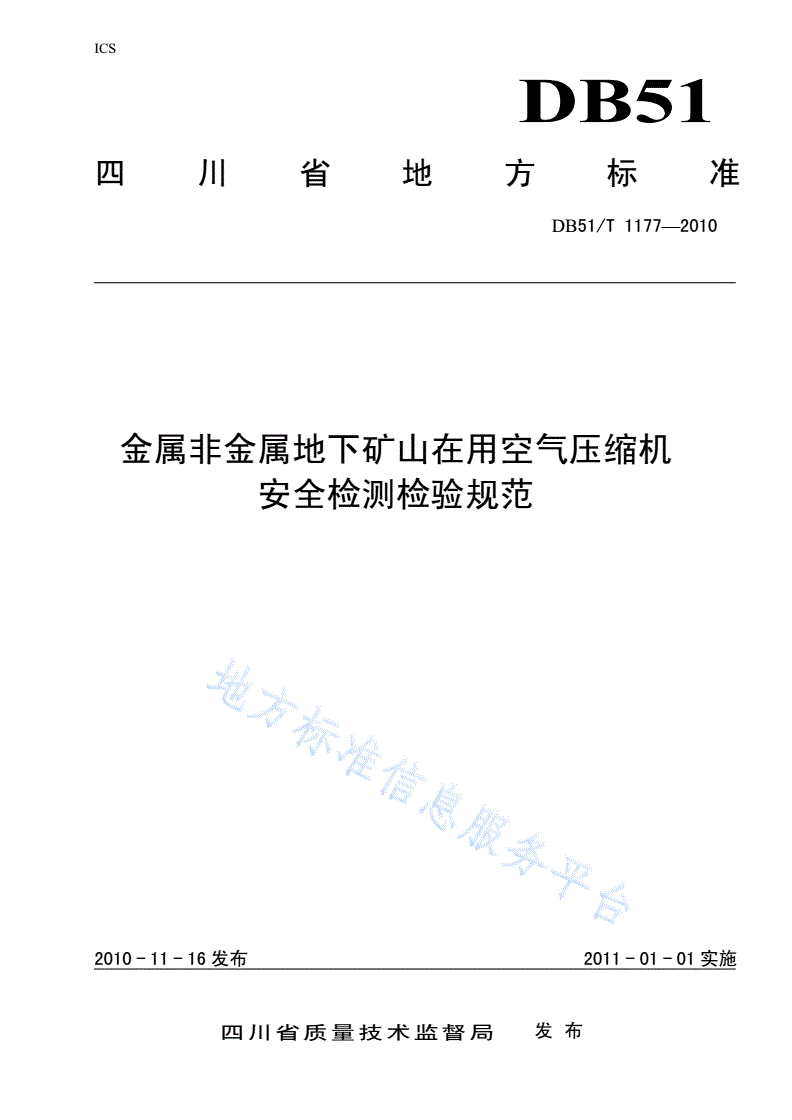

DB51/ 1177-2010 金属非金属地下矿山在用空气压缩机安全检测检验规范

ICS

DB51

四川省地方标准

DB51/T1177—2010

金属非金属地下矿山在用空气压缩机

安全检测检验规范

2010-11-16发布2011-01-01实施

四川省质量技术监督局发布

DB51/T1177—2010

目次

前言...............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3空气压缩机基本参数及符号..........................................................1

4要求..............................................................................2

5检测方法..........................................................................3

6检测结果的计算....................................................................8

7检测记录及检验报告................................................................9

8检测周期..........................................................................9

9检测规则..........................................................................9

1

I

DB51/T1177—2010

前言

本标准的全部技术内容为强制性标准。

本标准由四川省安全生产监督管理局提出并归口。

本标准由四川省质量技术监督局批准。

本标准主要起草单位：四川安全生产检测检验技术研究院。

本标准主要起草人：胡孝荣、姬有仓、鲜林、高朋杰。

II

DB51/T1177—2010

金属非金属地下矿山在用空气压缩机安全检测检验规范

1范围

本标准规定了金属非金属矿山在用空气压缩机性能检验方法和检验用仪器设备。

本标准适用于金属非金属矿山在用固定式和移动式空气压缩机的安全技术性能的检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3853容积式压缩机验收试验

GB/T4980－2003容积式压缩机噪声的测定

GB/T7777-2003容积式压缩机机械振动测量与评价

GB/T15487容积式压缩机流量测量方法

GBl6423—2006金属非金属矿山安全规程

GB/T16665空气压缩机组及供气系统节能监测方法

AQ1013—2005煤矿在用空气压缩机安全检测检验规范

3空气压缩机基本参数及符号

基本参数及符号见表1

表1基本参数及符号

单位

符号量的名称

符号中文名称

Q容积流量m3/min立方米每分

n转速r/min转每分

p压力Pa帕

P功率kw千瓦

V容积m3立方米

t时间s秒

T热力学温度K开

1

DB51/T1177—2010

表1(续)

η效率——

3

ρ质量密度Kg/m千克每立方米

R气体常数J/（kg·K）焦每千克开尔文

4要求

4.1空气压缩机设备

空气压缩机设备应为符合GB/T3853等相关标准的正式产品，井下移动式设备应取得“KA”标志。

4.2证件

井下移动式压缩机应有安全准用“KA”标志，地面用压缩机应有相关证件（如贮气罐检验证书，

安全阀、压力表检定证书）。

4.3安全保护装置

有下列情况之一时能报警并自动停车：

a)水冷式空气压缩机冷却水中断；

b)排气温度超限：

——压缩机排气温度单缸超过190℃、双缸超过160℃。

——井下移动式空气压缩机：往复活塞式排气温度超过180℃；喷油回转式排气温度超过120℃。

——往复活塞式曲轴箱内润滑油温度超过80℃。

4.4风包

4.4.1风包在地面应设在室外阴凉处，在井下应设在空气流畅的地方。在井下，固定式压缩机和风包

应分别设在2个硐室内。

4.4.2风包出口管路上应加装释压阀，其口径不应小于出口管路的直径，释放压力应为空气压缩机最

高工作压力的
