DB34/T 4469-2023 自适应多向变位梳齿伸缩装置施工技术规程

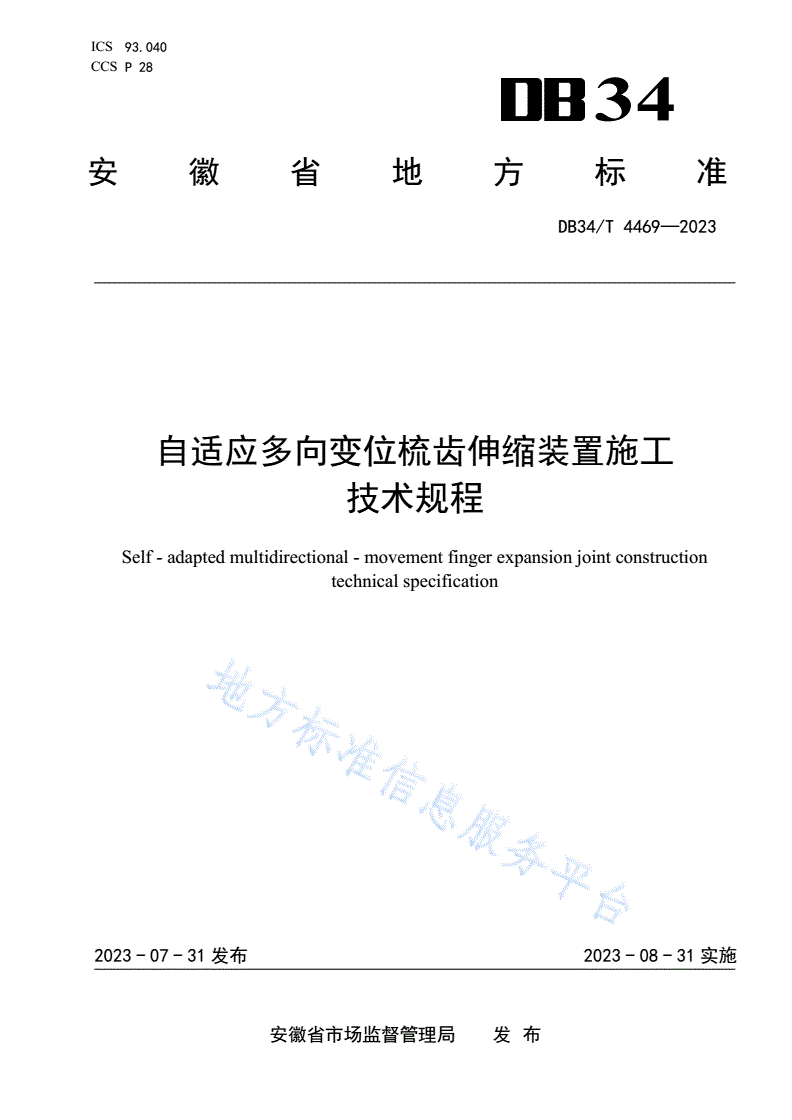

ICS93.040

CCSP28

34

安徽省地方标准

DB34/T4469—2023

自适应多向变位梳齿伸缩装置施工

技术规程

Self-adaptedmultidirectional-movementfingerexpansionjointconstruction

technicalspecification

2023-07-31发布2023-08-31实施

安徽省市场监督管理局发布

DB34/T4469—2023

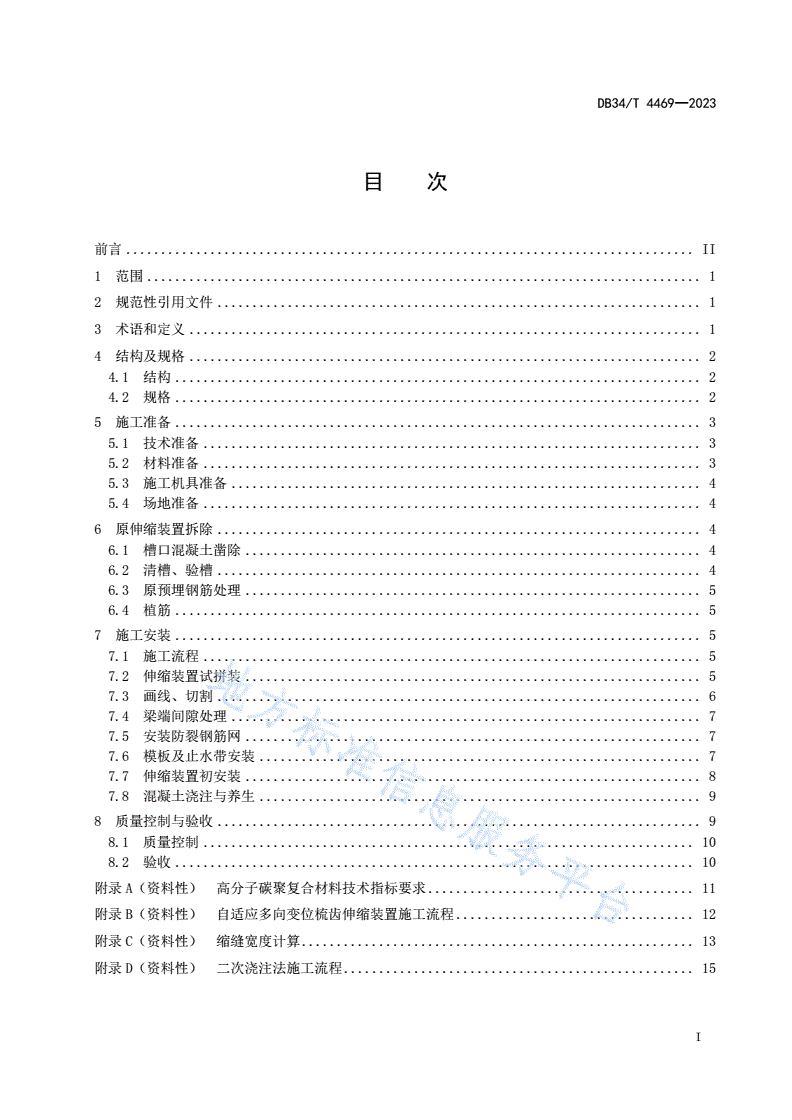

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4结构及规格.........................................................................2

4.1结构...........................................................................2

4.2规格...........................................................................2

5施工准备...........................................................................3

5.1技术准备.......................................................................3

5.2材料准备.......................................................................3

5.3施工机具准备...................................................................4

5.4场地准备.......................................................................4

6原伸缩装置拆除.....................................................................4

6.1槽口混凝土凿除.................................................................4

6.2清槽、验槽.....................................................................4

6.3原预埋钢筋处理.................................................................5

6.4植筋...........................................................................5

7施工安装...........................................................................5

7.1施工流程.......................................................................5

7.2伸缩装置试拼装.................................................................5

7.3画线、切割.....................................................................6

7.4梁端间隙处理...................................................................7

7.5安装防裂钢筋网.................................................................7

7.6模板及止水带安装...............................................................7

7.7伸缩装置初安装.................................................................8

7.8混凝土浇注与养生...............................................................9

8质量控制与验收.....................................................................9

8.1质量控制......................................................................10

8.2验收..........................................................................10

附录A（资料性）高分子碳聚复合材料技术指标要求......................................11

附录B（资料性）自适应多向变位梳齿伸缩装置施工流程..................................12

附录C（资料性）缩缝宽度计算........................................................13

附录D（资料性）二次浇注法施工流程..................................................15

I

DB34/T4469—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由安徽省交通控股集团有限公司提出。

本文件由安徽省交通运输厅归口。

本文件起草单位：安徽省交通控股集团有限公司、安徽皖通高速公路股份有限公司、安徽省交通规

划设计研究总院股份有限公司。

本文件主要起草人：陶文胜、熊亮、杨晓光、杨大海、唐凛、连俊峰、谢玉萌、桂永全、吴志刚、

殷亮、王阔昌、崔珊珊、韦国志、杨凯、汪志甜、李剑鸾。

II

DB34/T4469—2023

自适应多向变位梳齿伸缩装置施工技术规程

1范围

本文件规定了自适应多向变位梳齿伸缩装置的结构及规格、施工准备、原伸缩装置拆除、施工安装、

质量控制与验收。

本文件适用于公路桥梁自适应多向变位梳齿伸缩装置的施工。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T702热轧钢棒尺寸、外形、重量及允许偏差

GB/T706热轧型钢

GB/T1228钢结构用高强度大六角头螺栓

GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋

GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋

GB/T3274碳素结构钢和低合金结构钢热轧钢板和钢带

GB/T3280不锈钢冷轧钢板和钢带

GB5768.4道路交通标志和标线第4部分：作业区

GB50367混凝土结构加固设计规范

GB50728工程结构加固材料安全性鉴定技术规范

JGJ55普通混凝土配合比设计规程

JT/T327公路桥梁伸缩装置通用技术条件

JTG3362公路钢筋混凝土及预应力混凝土桥涵设计规范

JTGD60-2015公路桥涵设计通用规范

JTGF80/1-2017公路工程质量检验评定标准

JTG/T3650公路桥涵施工技术规范

JTG/TJ22公路桥梁加固设计规范

JTG/TJ23公路桥梁加固施工技术规范

JG/T472钢纤维混凝土

3术语和定义

下列术语和定义适用于本文件。

3.1

自适应多向变位梳齿伸缩装置self-adaptedmultidirectional-movementfingerexpansion

joint

采用高分子碳聚复合材料制作，通过高分子碳聚复合材料自身的弹性变形，具有多向变位功能的伸

缩装置。由固定梳齿板、跨缝梳齿板、内嵌钢板、导水装置、锚固螺栓等组成。（以下简称伸缩缝装置）

1

DB34/T4469—2023

3.2

固定梳齿板fixedfingerplate

锚固在一端梁体或桥台上，与跨缝梳齿板相互交错嵌插布置，起过渡和锚固作用。

3.3

跨缝梳齿板slidingfingerplate

一端锚固在梁体上，跨越梁端间隙，另一端与固定梳齿板相互交错嵌插布置，起跨缝和滑动作用。

3.4

缩缝jointwidthreduction

梁端通过植筋、浇注混凝土等措施将梁体延长，缩小梁端间隙，满足伸缩装置安装要求。

4结构及规格

4.1结构

伸缩装置结构示意见图1。

标引序号说明：

1——固定梳齿板；

2——跨缝梳齿板；

3——内嵌钢板；

4——锚固螺栓；

5——导水装置；

6——不锈钢滑板；

7——预埋钢筋；

8——梁体。

图1伸缩装置结构示意图

4.2规格

2

DB34/T4469—2023

伸缩装置的伸缩量分为：80mm，120mm，160mm，240mm，320mm，400mm，480mm，560mm。

5施工准备

5.1技术准备

5.1.1伸缩装置规格及技术性能应满足设计要求，具有产品合格证，并应符合JT/T327的规定，经

验收合格后方可安装。

5.1.2伸缩装置的结构计算应符合JTGD60、JTG3362和JT/T327的规定。

5.1.3伸缩装置应满足桥梁水平、竖向、扭转等多向变位功能要求，整体性能应符合表1的规定。

表1公路桥梁伸缩装置整体性能

序号项目性能要求

1拉伸、压缩时最大水平摩阻力（kN/m)≤5

2拉伸、压缩时最大竖向偏差（mm）伸缩量80～560≤1.0

竖向≤0.005

3容许转角偏差（rad）

水平向≤0.005

4疲劳性能经2×106次疲劳试验，结构完好

5.1.4梁端间隙上下贯通，不得堵塞。浇注槽口混凝土时应采取措施防止堵塞梁端间隙。

5.1.5更换伸缩装置时，应根据施工环境温度确定新伸缩装置开口量，换前应做好伸缩装置的清理工

作。

5.1.6施工前设计人员应进行技术安全交底，施工人员应熟悉伸缩装置构造、施工安装设计图等。

5.2材料准备

5.2.1材料应具有出厂质量检验合格证明和试验检测报告。

5.2.2高分子碳聚复合材料的技术指标见附录A的规定。

5.2.3伸缩装置中内嵌钢板、锚固螺栓、滑动不锈钢板及钢筋等钢材性能应符合表
