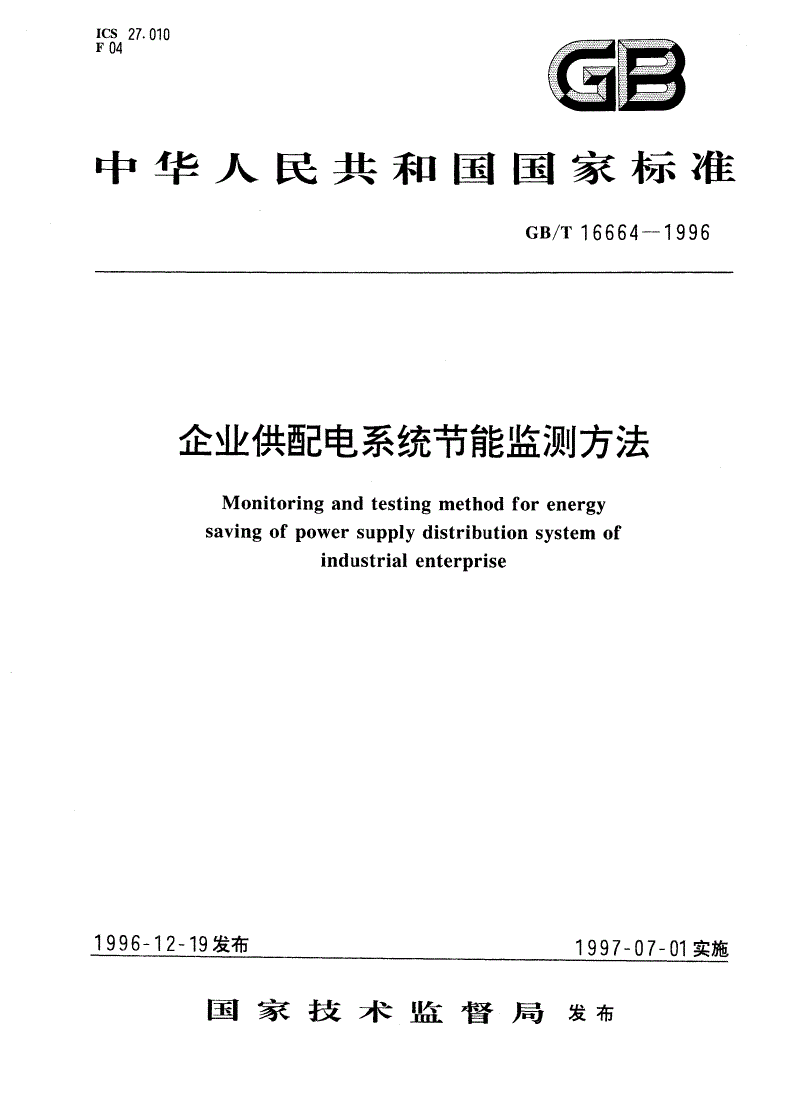

GB/T 16664-1996 企业供配电系统节能监测方法

ICS27.010

FU4

中华人民共和国国家标准

GB/T16664一1996

企业供配电系统节能监测方法

Monitoringandtestingmethodforenergy

savingofpowersupplydistributionsystemof

industrialenterprise

1996一12一19发布1997一07一01实施

国家技术监督局发布

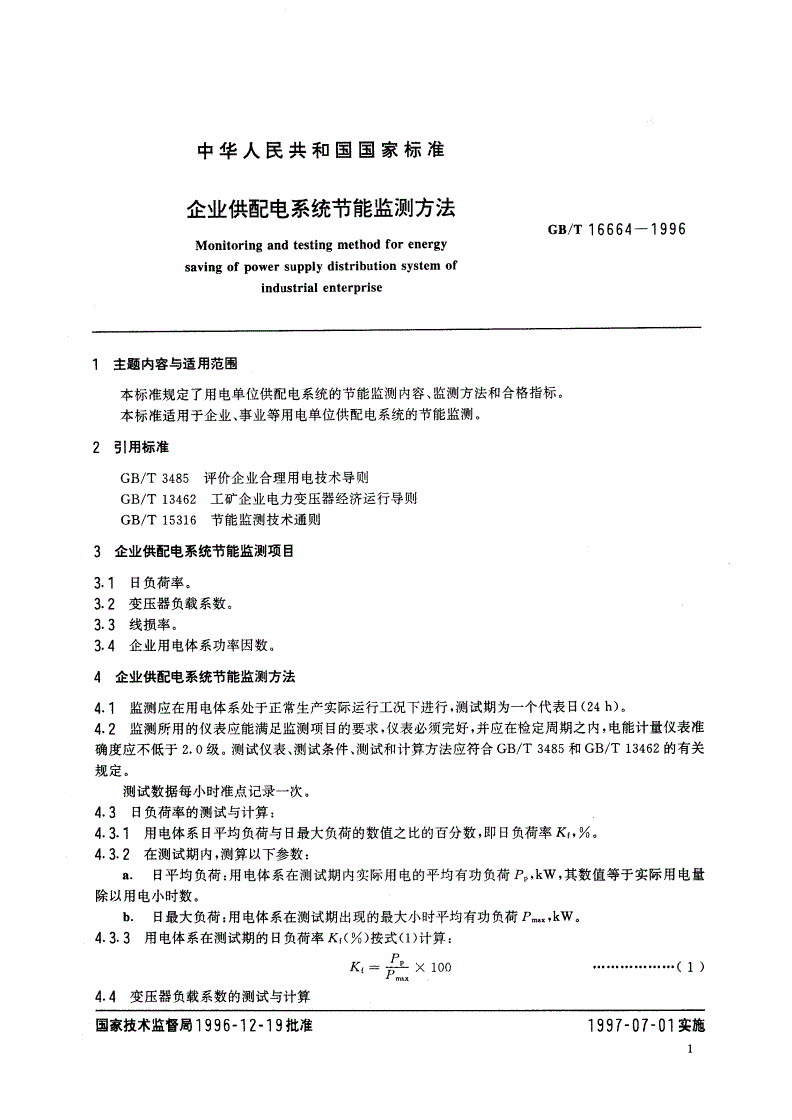

中华人民共和国国家标准

企业供配电系统节能监测方法

GB/T16664一1996

Monitoringandtestingmethodforenergy

savingofpowersupplydistributionsystemof

industrialenterprise

1主题内容与适用范围

本标准规定了用电单位供配电系统的节能监测内容、监测方法和合格指标。

本标准适用于企业、事业等用电单位供配电系统的节能监测。

2引用标准

GB/T3485评价企业合理用电技术导则

GB/T13462工矿企业电力变压器经济运行导则

GB/T15316节能监测技术通则

3企业供配电系统节能监测项目

3.1日负荷率。

3.2变压器负载系数。

3.3线损率。

3.4企业用电体系功率因数。

企业供配电系统节能监测方法

4.1监测应在用电体系处于正常生产实际运行工况下进行，测试期为一个代表日(24h),

4.2监测所用的仪表应能满足监测项目的要求，仪表必须完好，并应在检定周期之内，电能计量仪表准

确度应不低于2.0级。测试仪表、测试条件、测试和计算方法应符合GB/T3485和GB/T13462的有关

规定。

测试数据每小时准点记录一次。

4.3日负荷率的测试与计算:

4.3.1用电体系日平均负荷与日最大负荷的数值之比的百分数，即日负荷率Kf,%.

4.3.2在测试期内，测算以下参数:

a.日平均负荷:用电体系在测试期内实际用电的平均有功负荷PkW，其数值等于实际用电量

除以用电小时数.

b.日最大负荷:用电体系在测试期出现的最大小时平均有功负荷尸二二，kW,

4.3.3用电体系在测试期的日负荷率Kf(%)按式((1)计算:

尸。

入‘==x10U

了施x

4.4变压器负载系数的测试与计算

国家技术监怪局1996一12门9批准1997一07一01实施

GB/T16664一1996

4.4.1电力变压器运行期间平均输出视在功率与其额定容量之比，即变压器负载系数R，又称变压器

平均负载系数。

4.4.2在测试期内，分别测算每台变压器的下列参数:

a.运行时间:变压器投入运行的时间t,h;

b.有功电量:运行期间变压器负载侧的有功电量E,,kW"h;

。.无功电量:运行期间变压器负载侧的无功电量Ekvar"h;

d.额定容量:变压器额定容量SkVA,

4.4.3测试期的变压器负载系数R按式((2)计算:

·...·……(2)

式中:S—变压器平均输出视在功率，kVA，按式(3)计算

V(Ep)2+(E,)}··..·..·..··..··……(3)

S=

t

4.4.4变压器负载系数也可以用以下方法测算其近似值:

a.分别测算每台变压器运行时负载侧的均方根电流IA;

b.记录每台变压器负载侧额定电流IAA;

么变压器负载系数R按式(4)计算:

(4)

车4.5变压器综合功率损耗率最低时，其输出视在功率与额定容量之比，即变压器综合功率经济负载

系数R=，计算方法见附录A,

4.5线损率的测试与计算:

4.5.
