GB/T 219-1996 煤灰熔融性的测定方法

GB/T219一1996

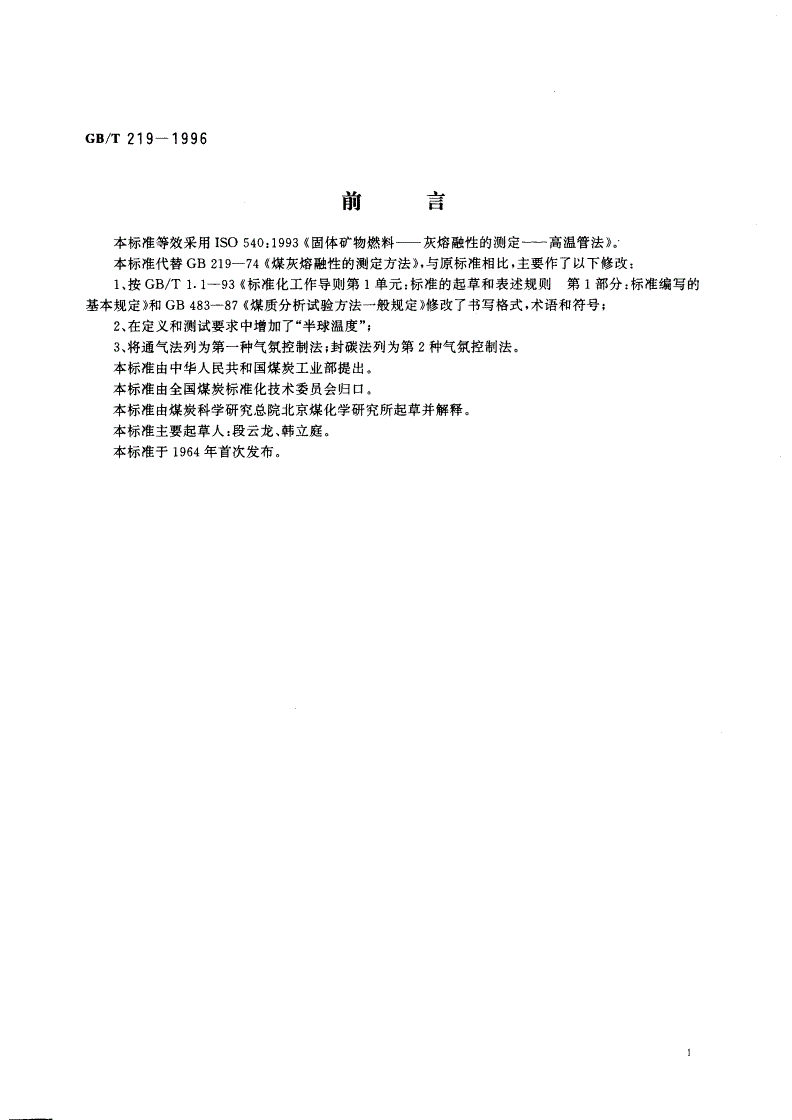

前言

本标准等效采用ISO540:1993《固体矿物燃料—灰熔融性的测定—高温管法》。

本标准代替GB219-74((煤灰熔融性的测定方法》，与原标准相比，主要作了以下修改:

1、按GB/T1.1-93标《准化工作导则第1单元:标准的起草和表述规则第1部分:标准编写的

基本规定》和GB483-87煤《质分析试验方法一般规定》修改了书写格式，术语和符号;

2、在定义和测试要求中增加了“半球温度”;

3、将通气法列为第一种气氛控制法;封碳法列为第2种气氛控制法。

本标准由中华人民共和国煤炭工业部提出。

本标准由全国煤炭标准化技术委员会归口。

本标准由煤炭科学研究总院北京煤化学研究所起草并解释。

本标准主要起草人:段云龙、韩立庭。

本标准于1964年首次发布。

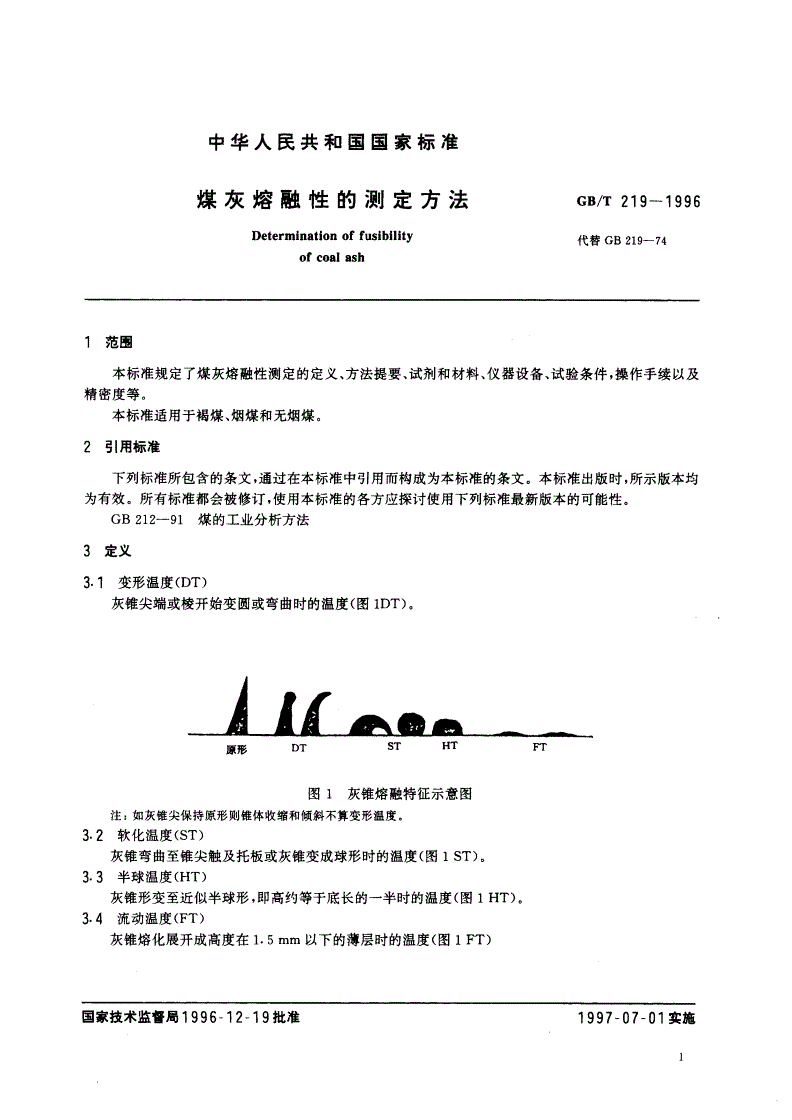

中华人民共和国国家标准

煤灰熔融性的测定方法GB/T219一1996

Determinationoffusibility代替GB219-74

ofcoalash

1范围

本标准规定了煤灰熔融性测定的定义、方法提要、试剂和材料、仪器设备、试验条件，操作手续以及

精密度等。

本标准适用于褐煤、烟煤和无烟煤。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB212-91煤的工业分析方法

3定义

3.1变形温度(DT)

灰锥尖端或棱开始变圆或弯曲时的温度(图1DT),

原形DTSTHT

图1灰锥熔融特征示意图

注如灰锥尖保持原形则锥体收缩和倾斜不算变形温度.

3.2软化9A度(ST)

灰锥弯曲至锥尖触及托板或灰锥变成球形时的温度(图1ST)二

3.3半球温度(HT)

灰锥形变至近似半球形，即高约等于底长的一半时的温度(图1HT),

3.4流动温度(FT)

灰锥熔化展开成高度在1.5mm以下的薄层时的温度(图1FT)

国家技术监督局1996一12一19批准1997一07一01实施

GB/T219一1996

4方法提要

将煤灰制成一定尺寸的三角锥，在一定的气体介质中，以一定的升温速度加热，观察灰锥在受热过

程中的形态变化，观测并记录它的四个特征熔融温度:变形温度、软化温度、半球温度和流动温度。

5试剂和材料

5门氧化镁(HG/T2573):工业品，研细至粒度小于。1mm

5.2糊精:化学纯，配成100g/L
