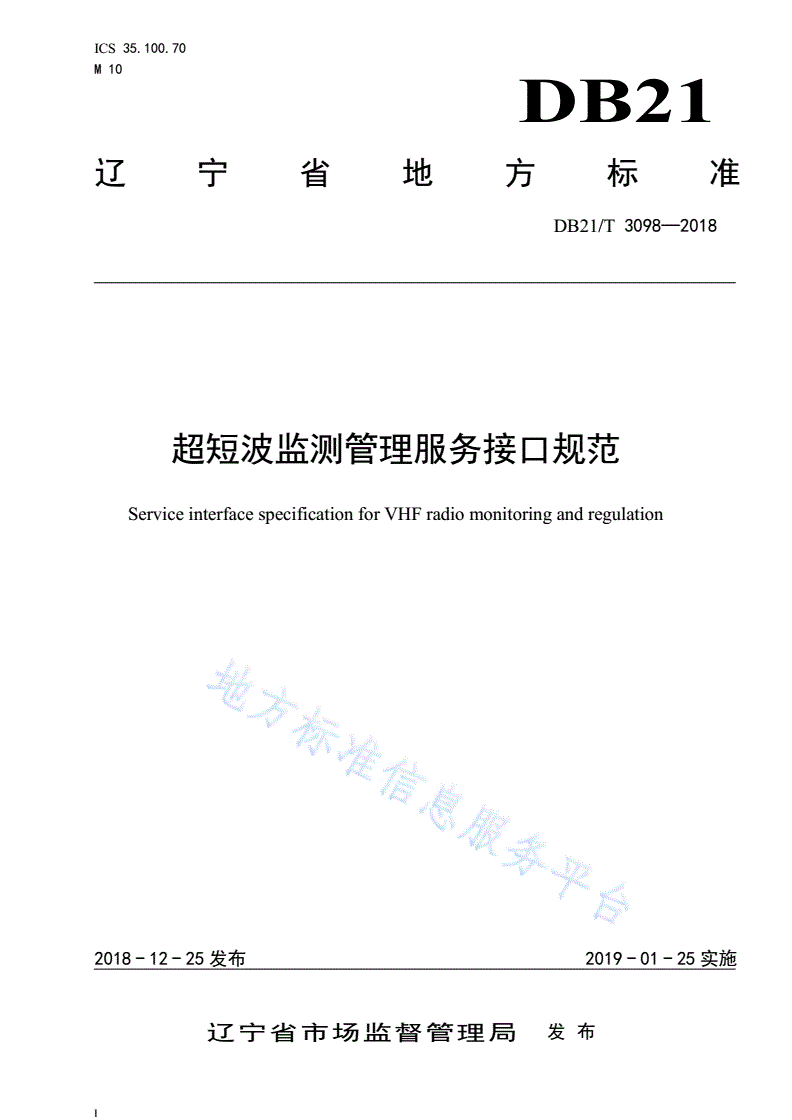

DB21/T 3098-2018 超短波监测管理服务接口规范

ICS35.100.70

M10

DB21

辽宁省地方标准

DB21/T3098—2018

超短波监测管理服务接口规范

ServiceinterfacespecificationforVHFradiomonitoringandregulation

2018-12-25发布2019-01-25实施

辽宁省市场监督管理局发布

I

DB21/T3098—2018

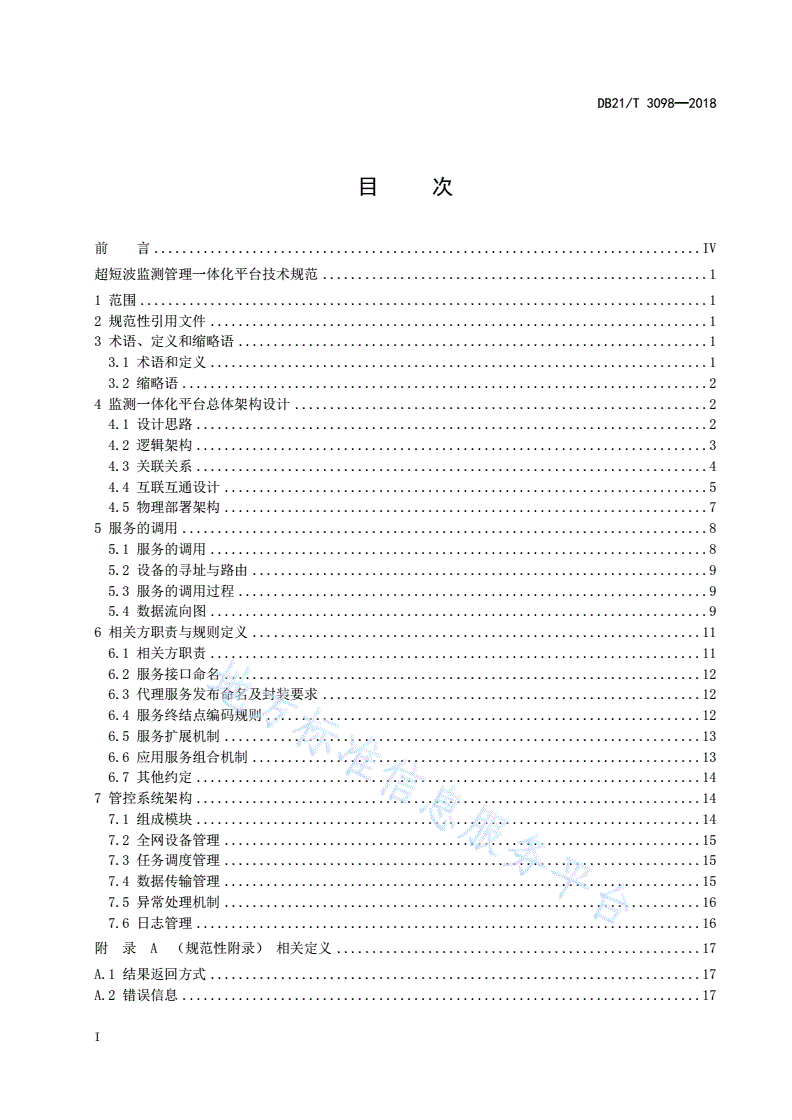

目次

前言..............................................................................IV

超短波监测管理一体化平台技术规范.......................................................1

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语、定义和缩略语...................................................................1

3.1术语和定义.......................................................................1

3.2缩略语...........................................................................2

4监测一体化平台总体架构设计...........................................................2

4.1设计思路.........................................................................2

4.2逻辑架构.........................................................................3

4.3关联关系.........................................................................4

4.4互联互通设计.....................................................................5

4.5物理部署架构.....................................................................7

5服务的调用...........................................................................8

5.1服务的调用.......................................................................8

5.2设备的寻址与路由.................................................................9

5.3服务的调用过程...................................................................9

5.4数据流向图.......................................................................9

6相关方职责与规则定义................................................................11

6.1相关方职责......................................................................11

6.2服务接口命名....................................................................12

6.3代理服务发布命名及封装要求......................................................12

6.4服务终结点编码规则..............................................................12

6.5服务扩展机制....................................................................13

6.6应用服务组合机制................................................................13

6.7其他约定........................................................................14

7管控系统架构........................................................................14

7.1组成模块........................................................................14

7.2全网设备管理....................................................................15

7.3任务调度管理....................................................................15

7.4数据传输管理....................................................................15

7.5异常处理机制....................................................................16

7.6日志管理........................................................................16

附录A（规范性附录）相关定义....................................................17

A.1结果返回方式......................................................................17

A.2错误信息..........................................................................17

I

DB21/T3098—2018

A.2.1错误类型(errortype)..........................................................17

A.2.2错误代码（errorcode）........................................................18

A.2.3错误示例......................................................................18

附录B设备操作服务接口定义........................................................19

B.1监测设备原子服务..................................................................19

B.1.1接口参数的组成................................................................19

B.1.2单频测量（B_SglFreqMeas）.....................................................19

B.1.3宽带FFT频谱观测（B_WBFFTMon）................................................20

B.1.4频率扫描频谱观测（B_FScan）...................................................21

B.1.5全景扫描频谱观测（B_PScan）...................................................21

B.1.6存储频率列表扫描（B_MScan）...................................................22

B.1.7单频测向（B_SglFreqDF）.......................................................22

B.1.8宽带FFT测向（B_WBDF）........................................................23

B.1.9扫频测向（B_FScanDF）.........................................................23

B.1.10频率表扫描测向（B_MScanDF）..................................................24

B.1.11数字信号识别解调（B_DigSglRecDecode）........................................24

B.1.12模拟电视信号解调（B_AnaTVDem）...............................................25

B.1.13数字电视信号解调（B_DigTVDem）...............................................25

B.1.14数字广播信号解调（B_DigBroadcastDem）........................................26

B.1.15专用通信系统信号解调（B_SpecCommSysSglDem）..................................26

B.1.16占用度测量（B_OccuMeas）.....................................................26

B.1.17生成中频频谱模板（B_GenIFSpecTemp）..........................................27

B.1.18生成宽带频谱模板（B_GenWBSpecTemp）..........................................27

B.1.19生成扫频频谱模板（B_GenFScanSpecTemp）.......................................28

B.1.20中频频谱信号截收（B_IFSglInte）..............................................28

B.1.21宽带频谱信号截收（B_WBSglInte）..............................................29

B.1.22扫频频谱信号截收（B_FScanSglInte）...........................................30

B.1.23TDOA测量（B_TDOAqMeas）......................................................30

B.1.24多路通道监测（B_DDCMeas）....................................................31

B.1.25停止测量任务（B_StopMeas）...................................................32

B.1.26监测设备自检（B_SelfTest）...................................................32

B.1.27监测站/设备状态查询（B_QueryFaciDevStat）....................................32

B.1.28监测设备电源开关（B_SetDevicePower）.........................................32

B.1.29监测设备天线连接指配（B_LinkAnteDev）........................................32

B.1.30监测设备信息查询（B_QueryDeviceInfo）........................................33

B.1.31监测参数修改（B_TaskModification）...........................................33

B.2动环设备原子服务..................................................................33

B.2.1动环设备信息查询（E_QueryDeviceInfo）.........................................33

B.2.2环境监控设备远程控制(E_RemoteControl).........................................34

B.2.3环境监控信息查询（E_QueryEnviInfo）...........................................34

附录C数据服务接口定义............................................................35

C.1查询监测数据库信号样本表（D_QueryDBSample）.......................................35

II

DB21/T3098—2018

C.2查询监测数据库频点信息统计表（D_QueryFreqStatis）.................................36

C.3查询监测数据库电磁环境频段统计表（D_QueryEMEnvFSStatis）..........................37

C.4查询监测数据库电磁环境信号统计表（D_QueryEMEnvSignalStatis）......................38

C.5监测数据库比对查询（D_QueryDBMatchSignal）........................................38

C.6台站数据库比对查询（D_QueryDBMatchStation）.......................................39

C.7查询监测设备列表（D_QueryDBEquipments）...........................................39

附录D管控服务接口定义............................................................40

D.1监测设备列表查询（M_QueryDeviceInfos）............................................40

D.2监测设施详细信息查询（M_QueryFacilityInfo）.......................................40

D.3监测设备详细信息查询（M_QueryDeviceInfo）.........................................41

D.4监测设备状态推送（M_PutEquStatus）................................................41

D.5监测设备状态查询（M_QueryEquStatus）..............................................42

D.6发起设备操作（M_RequestEquip）....................................................42

D.7监测任务信息查询（M_QueryTasks）..................................................43

D.8监测设备注册（M_RegisterEquip）...................................................43

参考文献........................................................................45

III

DB21/T3098—2018

前言

本标准按照GB/T1.1-2009给出的规则起草。

请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。

本标准由辽宁省工业和信息化委员会提出。

本标准由辽宁省工业和信息化委员会归口。

本标准起草单位：辽宁省重大技术装备战略基地建设工程中心。

本标准主要起草人：孙宏志、孟娇、杨旭、张印。

IV

DB21/T3098—2018

超短波监测管理一体化平台技术规范

1范围

本标准规定了超短波监测管理一体化平台的总体设计，包括总体架构设计、服务的调用、相关方职

责、设备操作服务、数据服务、管控系统架构及接口定义等。

本标准适用于超短波监测管理一体化平台,甚高频频段（UHF频段）监测管理一体化平台可以参照执

行。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T13622无线电管理术语

GB/T34084超短波频段无线电监测网数据库结构技术要求

3术语、定义和缩略语

GB/T13622界定的以及下列术语、定义和缩略语适用于本文件。

3.1术语和定义

3.1.1

无线电管理一体化平台ITintegrationplatformforradiomanagement

无线电管理一体化平台是指以“平台+应用”为核心思想，以SOA为技术架构，以先进信息化技术搭

建的通用软件平台，包括物理资源，SOA中间件，通用支撑软件，数据处理平台等系列平台化软件，即

一体化平台是一体化战略的信息化具体实现。

3.1.2

超短波监测管理一体化平台integrationplatformforVHF/UHFradiomonitoringand

regulation

依托无线电管理一体化平台构建，实现全网设备信息管理、设备状态维护、监测任务调度、设备命

令操作、监测数据共享等功能的超短波监测业务应用系统。

3.1.3

超短波监测管控系统managementandcontrolsystemofVHF/UHFradiomonitoring

独立于监测设备和监测应用系统，可调用监测设备并可供监测应用系统调用的的公共管控模块。

3.1.4

1

DB21/T3098—2018

超短波监测服务VHF/UHFradiomonitoringservice

超短波监测管理一体化平台中涉及的所有服务的总称，包括超短波设备操作服务（包含监测设备原

子服务和动环设备服务）、超短波监测管控服务、超短波监测数据服务、超短波监测业务应用服务。

3.1.5

超短波设备操作服务operationserviceforVHF/UHFequipment

屏蔽不同设备差异、系统差异的规范化、标准化服务，由设备端封装，包括监测设备原子服务和动

环设备服务。

3.1.6

超短波监测管控服务managementandcontrolserviceforVHF/UHFradiomonitoring

由超短波监测管控系统封装，用于应用系统进行设备操作的服务。

3.1.7

超短波监测数据服务dataserviceforVHF/UHFradiomonitoring

实现超短波监测应用系统相关数据实体的查询、增加、更新和删除，以及监测数据统计分析等功能

的服务。

3.1.8

超短波监测业务应用服务applicationserviceforVHF/UHFradiomonitoring

超短波监测业务应用向无线电管理业务应用提供的服务，由超短波监测设备操作原子服务、管控服

务、数据服务等组合而成。

3.2缩略语

下列缩略语适用于本文件：

SOA面向服务的体系结构Service-OrientedArchitecture

ITU国际电信联盟InternationalTelecommunicationUnion

FTP文件传输协议FileTransferProtocol

SOA面向服务的体系结构Service-OrientedArchitecture

TCP/IP传输控制协议/互联网络协议TransmissionControlProtocol/InternetProtocol

XML可扩展标记语言eXtensibleMarkupLanguage

IQ同相正交in-phasequadrature

4监测一体化平台总体架构设计

4.1设计思路

为提高无线电监测管理信息化应用水平，推动我国无线电监测事业的发展，需要依托一体化平台的

技术架构构建监测一体化平台，实现对超短波监测业务和监测数据的统一管理。具体需求分析如下：

a)解决目前监测设备种类多，不同厂商采用的技术标准不一，操作方式、数据格式不尽相同，地

域分布广泛等带来的设备协同、复用困难的问题；

2

DB21/T3098—2018

b)实现超短波监测业务流程信息化，完成连贯的监测任务下发、任务启动、数据汇总、上报等工

作，为其他无线电管理业务提供超短波监测相关服务支撑；

c)实现统一的超短波监测数据平台，与其他无线电管理业务应用系统完成数据的汇集、整合与挖

掘分析利用；

d)减少系统的重复建设，充分利用现有资源，同时灵活适应未来的业务发展变化。

4.2逻辑架构

4.2.1平台总体逻辑架构

超短波监测管理一体化平台总体逻辑架构如图1所示，由管控系统、监测设备/动环设备和超短波监

测数据库三部分组成。

应用系统1应用系统2应用系统3……应用系统N

代理服务代理服务代理服务代理服务

无线电管理一体化平台

(服务治理)

监测管控监测设备动环设备监测设备动环设备监测设备动环设备监测数据

服务原子服务服务原子服务服务原子服务服务服务

(M服务)(B服务)(E服务)(B服务)(E服务)(B服务)(E服务)(D服务)

监测动环监测动环监测动环超短波监测

超短波监测设备设备设备设备……设备设备

管控系统数据库

监测站监测站监测站

图例:无线电管理超短波监测管理

一体化平台一体化平台

图1监测一体化平台逻辑架构图

4.2.2管控系统

管控系统是指对全网监测设备信息、监测任务调度、监控等进行统一管理和控制的模块。其目的是

为解决因异构厂家设备联网而出现的全局设备信息管理困难、设备使用冲突、设备状态难以保持一致性

等问题。管控系统是监测一体化平台的核心模块。

4.2.3监测设备/动环设备

监测设备/动环设备是指服务化封装的监测、测向、动环监控等功能。考虑设备有序、安全调用等

因素，业务应用系统不允许直接对监测设备/动环设备进行控制，应由管控系统通过调用一体化平台中

的监测设备原子服务和动环设备服务的代理服务，实现对异构厂家设备的无差别操作。

4.2.4超短波监测数据库

超短波监测数据库（以下简称“监测数据库”）是指存储超短波监测数据的业务生产数据库，也是

无线电管理数据中心的重要组成部分。其主要功能设计要求如下：

1)存放监测管理数据，包括监测设施、设备信息等；

3

DB21/T3098—2018

2)为监测数据分析系统提供(实时或批量的)数据；

3)集成频率资源管理、台站管理等系统的业务数据；

4)管理数据字典和数据库结构等元数据；

5)存储管理信号发射参数，频点/频段占用度等各类统计数据；

6)基础数据库实现对原始数据如频谱数据、测向数据和IQ数据等非结构化数据的存储管理。

除了直接为监测应用系统服务之外，也为无线电管理数据中心提供监测相关数据，并利用数据中心

的数据交换平台、数据加工平台、数据管理平台和数据分析平台，实现国家与省级无线电管理机构的数

据同步和共享、数据加工和挖掘等。

4.3关联关系

4.3.1与一体化平台的关系

监测一体化平台依托于一体化平台的技术架构进行设计和实施，本质上是一体化平台的一组应用系

统。管控系统、监测设备/动环设备、监测数据库以及应用系统之间的服务请求与响应，都应经过一体

化平台进行交互。

监测一体化平台应遵循一体化平台的集成规范建设，监测一体化平台中服务的监控、管理以及元数

据维护都应满足一体化平台服务治理系统的相关要求。

一体化平台的各类基础服务可供监测一体化平台调用，一体化平台为监测一体化平台提供用户、流

程、安全等方面的功能支撑。

4.3.2与监测应用系统的关系

监测应用系统是监测一体化平台的调用入口，所有监测任务的发起均由监测应用系统完成。

监测应用系统通过调用管控服务及监测业务应用服务访问监测一体化平台，由管控系统实现监测设

备的无差别操作及自动化监测等功能，获取的监测数据由监测应用系统自行实现分析及展示功能。

4.3.3与其他无线电管理业务应用系统的关系

监测一体化平台为其他无线电管理业务应用系统提供所需的超短波监测相关数据服务和业务服务，

例如：

超短波监测信号样本数据查询服务、超短波频点监测信息查询、电磁环境信号统计查询、

电磁环境频段统计查询等监测数据服务

频率资源监管、频谱专项监测、干扰源查找、目标信号监测定位等监测业务服务

同时监测一体化平台也需要其他无线电管理业务应用系统提供相关数据服务和业务服务

4.3.4与数据中心的关系

监测一体化平台中的监测数据库为监测业务提供统一的数据来源，同时监测一体化平台利用数据中

心的数据交换平台、数据加工平台、数据管理平台和数据分析平台，实现国家与省级无线电管理机构、

省级与地市级无线电管理机构的超短波监测数据的同步和共享，频率、台站数据的融合，监测数据的加

工、挖掘分析利用等。

4

DB21/T3098—2018

业务应用业务应用业务应用业务应用

……

123N

无线电管理一体化平台

数据存储平台

数据仓库数据集市

数数

据据

数据加工平台质

中量

平

统一数据库心台

非结构化数据库结构化数据库

数据交换平台

其他无线电管理一体化平台数据中心

监测应用监测数

其他系统据库监测数据台站数据频率数据检测数据地理数据

超短波监测管理一体化平台办公数据设备数据文档数据其他数据

图2监测一体化平台与数据中心关系图

4.4互联互通设计

4.4.1总体要求

监测一体化平台主要作用是为实现不同监测设备之间的互联互通、自动化监测以及体系架构的持续

演进。由于监测设备的控制系统分布在不同的监测管理中心，因此需要实现不同监测管理中心监测设备

的互联互通。按照监测管理中心是否隶属于同一个一体化平台，可采用“单一体化平台”和“跨一体化

平台”两种互联互通模式。

4.4.2单一体化平台互联互通

在同一个一体化平台内，不同监测管理中心的各个监测站设备从逻辑上都是监测一体化平台下的站

点，由1套管控系统实现互联互通，其架构如图3所示：

5

DB21/T3098—2018

应用系统1应用系统2应用系统3……应用系统N

代理服务代理服务代理服务代理服务

无线电管理一体化平台

(服务治理)

监测管控监测设备动环设备监测设备动环设备监测设备动环设备监测设备动环设备

服务原子服务服务原子服务服务原子服务服务原子服务服务

(M服务)(B服务)(E服务)(B服务)(E服务)(B服务)(E服务)(B服务)(E服务)

超短波监测监测动环监测动环监测动环监测动环

管控系统设备设备设备设备……设备设备设备设备

监测站监测站监测站监测站

监测管理中心1监测管理中心M

图例:无线电管理超短波监测管理

一体化平台一体化平台

图3单一体化平台内互联互通逻辑架构图

单一体化平台内互联互通的典型应用场景为省级无线电监测机构建立1套管控系统，即各个地市监

测站的原子服务直接挂载到省级一体化平台，地市监测站与省级无线电监测机构共用1套管控系统。

4.4.3跨一体化平台互联互通

跨一体化平台的互联互通，如国家与省级无线电管理机构、省级与省级无线电管理机构的互联互通

逻辑架构图如图4所示：

无线电监测管理一体化A无线电监测管理一体化B

应用系统1应用系统2……应用系统N应用系统1应用系统2……应用系统N

代理服务代理服务代理服务代理服务代理服务代理服务

无线电管理一体化平台无线电管理一体化平台

(服务治理)平台对接(服务治理)

监测管控监测设备动环设备监测设备动环设备监测管控监测设备动环设备监测设备动环设备

服务原子服务服务原子服务服务服务原子服务服务原子服务服务

(M服务)(B服务)(E服务)(B服务)(E服务)(M服务)(B服务)(E服务)(B服务)(E服务)

超短波监测监测动环监测动环超短波监测监测动环监测动环

……

管控系统设备设备……设备设备管控系统设备设备设备设备

监测站监测站监测站监测站

图4跨一体化平台互联互通逻辑架构图

跨一体化平台的互联互通是指各类服务在各自的一体化平台上注册，由本级一体化平台服务治理系

统进行监控管理，但是需遵循统一的服务调用机制和数据格式，并且遵照统一的服务治理模式进行服务

的监控管理，从而达到不同一体化平台之间设备互联互通的目标。

跨一体化平台互联互通的典型应用场景为各省级无线电监测机构监测一体化平台的对接，从而实现

跨省监测设备互联互通。

6

DB21/T3098—2018

4.5物理部署架构

4.5.1部署要求

监测一体化平台的部署应以独立行政机构为单位进行。

单个行政机构内部逻辑上应部署1套一体化平台，可采用集群和分布式部署方式，其部署方式应见

《无线电管理一体化平台体系架构与应用规范》。

单个行政机构内部逻辑上应部署1套监测一体化平台，可采用集群和分布式部署方式。

单个行政机构内部逻辑上应部署1套监测数据库，可采用集群和分布式部署方式。

封装后的监测设备/动环设备应由唯一的1套管控系统进行，避免跨管控系统管理。

4.5.2单一体化平台物理部署

单一体化平台物理部署架构如图5所示：

监测应用

分布式部署分布式部署

管控系统监测数据库

管控系统监测数据库

无线电管理一体化平台
