DZ/T 0176-1997 回转式工程钻机

ICS73.100.30

U92

备案号:202-1997

IIZ

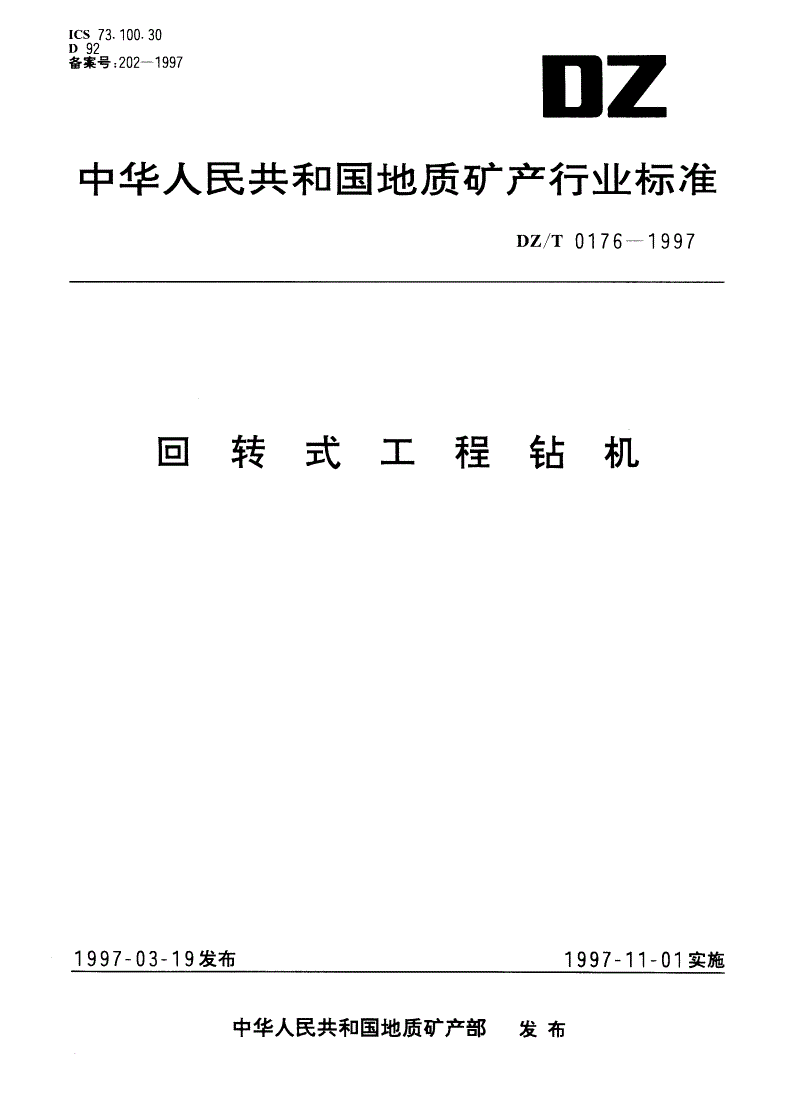

中华人民共和国地质矿产行业标准

Dz/T0176一1997

回转式工程钻机

1997一03门9发布1997一，1一01实施

中华人民共和国地质矿产部发布

DZ/T0176一1997

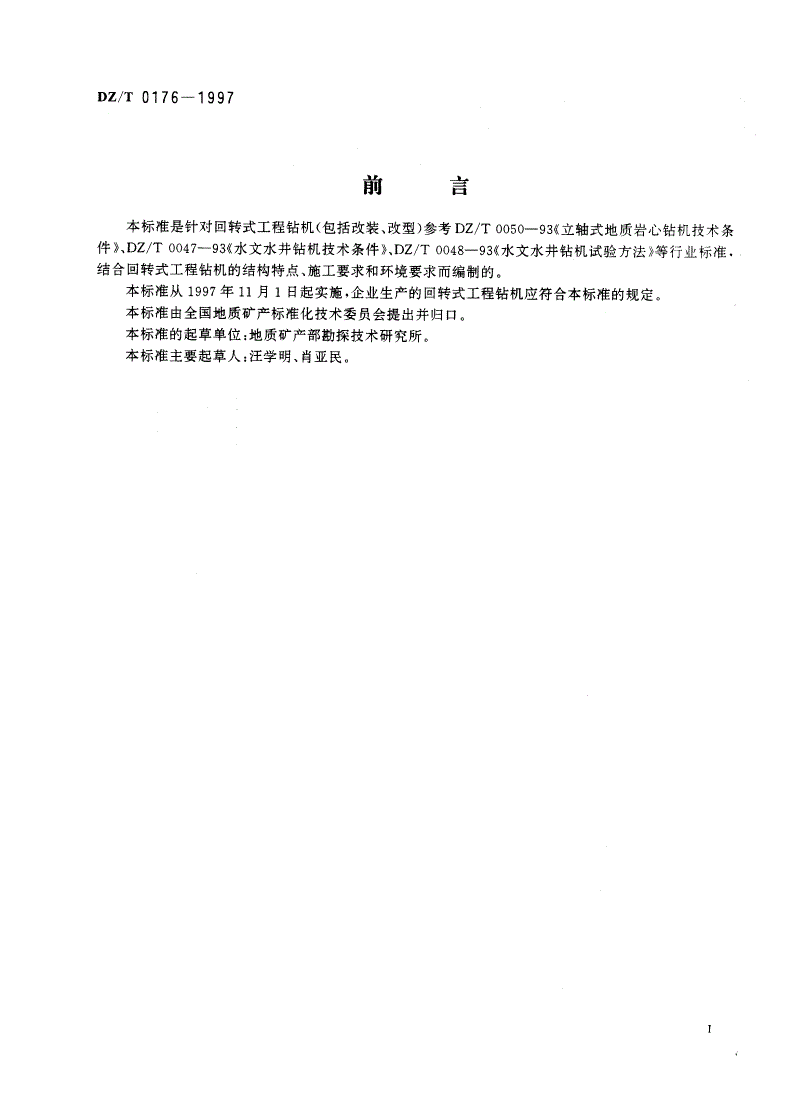

前言

本标准是针对回转式工程钻机(包括改装、改型)参考DZ/T0050-93《立轴式地质岩心钻机技术条

件》,DZ/T0047-93((水文水井钻机技术条件》,DZ/T0048-93((水文水井钻机试验方法)等行业标准.

结合回转式工程钻机的结构特点、施工要求和环境要求而编制的。

本标准从1997年11月1日起实施，企业生产的回转式工程钻机应符合本标准的规定。

本标准由全国地质矿产标准化技术委员会提出并归口。

本标准的起草单位:地质矿产部勘探技术研究所。

本标准主要起草人:汪学明、肖亚民。

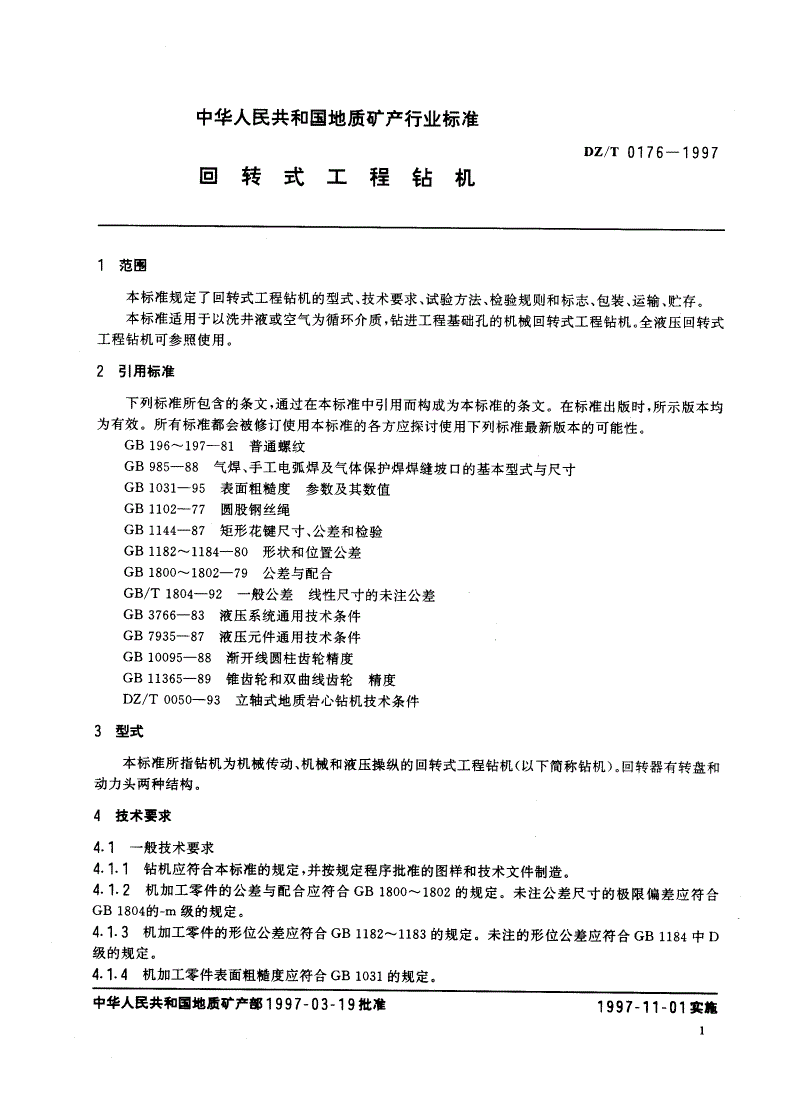

中华人民共和国地质矿产行业标准

DZ/T0176一1997

回转式工程钻机

范围

本标准规定了回转式工程钻机的型式、技术要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于以洗井液或空气为循环介质，钻进工程基础孔的机械回转式工程钻机。全液压回转式

工程钻机可参照使用。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均

为有效。所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB196^-197-81普通螺纹

GB985-88气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸

GB1031-95表面粗糙度参数及其数值

GB1102-77圆股钢丝绳

GB1144-87矩形花键尺寸、公差和检验

GB1182^1184-80形状和位置公差

GB1800^-1802-79公差与配合

GB/T1804-92一般公差线性尺寸的未注公差

GB3766-83液压系统通用技术条件

GB7935-87液压元件通用技术条件

GB10095-88渐开线圆柱齿轮精度

GB11365-89锥齿轮和双曲线齿轮精度

DZ/T0050-93立轴式地质岩心钻机技术条件

3型式

本标准所指钻机为机械传动、机械和液压操纵的回转式工程钻机(以下简称钻机)。回转器有转盘和

动力头两种结构。

技术要求

4.，一般技术要求

4.1.，钻机应符合本标准的规定，并按规定程序批准的图样和技术文件制造。

4.1.2机加工零件的公差与配合应符合GB1800^-1802的规定。未注公差尺寸的极限偏差应符合

GB1804的一m级的规定。

4.1.3机加工零件的形位公差应符合GB1182^-1183的规定。未注的形位公差应符合GB1184中D

级的规定。

4.1.4机加工零件表面粗糙度应符合GB1031的规定。

中华人民共和国地质矿产部1997一03-19批准1997-11一0，实施

t

DZT0176一1997

4.1.5普通螺坟基本尺寸和公差应分别符合GB1%一197的规定

4.1.6圆柱齿轮精度应符合GB10096的规定锥齿轮精度应符合GB1136,的规定

4.1.7零件的矩形花键应符合GB1194的规定

4.1.8所用的外购件、标准件均应符合相应的国家标准和行业标准的规定，并应有检验部门出示的合

格证

刁.2技术性能要求

4.2.1钻机应能在一10〔一」oz的环揽里正常工作

4.2.2钻机回转器的回转能力、卷扬机提升能力、给进机构的加减压能力和钻塔的承载能力应能达到

公称的技术指标

4.2.3钻机在空载和负载下连续运转时，变速箱、分动箱、动力头内润滑油的最高温度不应超过80'('.

轴承安装部位的最高温度不应超过70'C;转盘内润滑油的最高温度不应超过75'C，轴承安装部位的最

高温度不应超过65'C液压系统油的最高温度不应超过60,ce

4.2.4钻机以电动机为动力时的噪声值，应符合表1要求:

表1钻机噪声值

电动机功率

303755

kW

钻机噪声值

889095

dB(A)

4.2.5钻机第一次大修前的使用寿命应达到6000h

4.3可靠性要求

4.3.1钻机回转器无故障满载运转累计时间不少于80h钻机卷扬机无故障满载提升下放累计不少

于10。回次

4.3.2钻机应有一定的过载能力，在以下情况时:

—钻机回转器转矩达到120%的额定转矩;

—卷扬机单绳提升力达到110%的额定负荷;

—钻塔挣负载达到150%的额定承载能力;

—液压系统压力达到125%的额定压力。

钻机零部件不应出现损坏或故障。

4.4安全要求

4.4.1钻机外露的传动件，如皮带、链条、开式齿轮和万向传动轴等应安装防护罩。

4.4.2钻机的电器系统应安全可靠.有过载保护和漏电保护装置。

4.4.3液压系统应有过载保护装置。钻塔起落油缸和支腿油缸应有失效保护装置，防止控制失灵时造

成设备损坏和]、员伤亡

4.4.4钻机的各种指示仪表应安装在操作者容易识读的部位。
