DB13/T 5770-2023 内连接金属波纹板应用技术导则

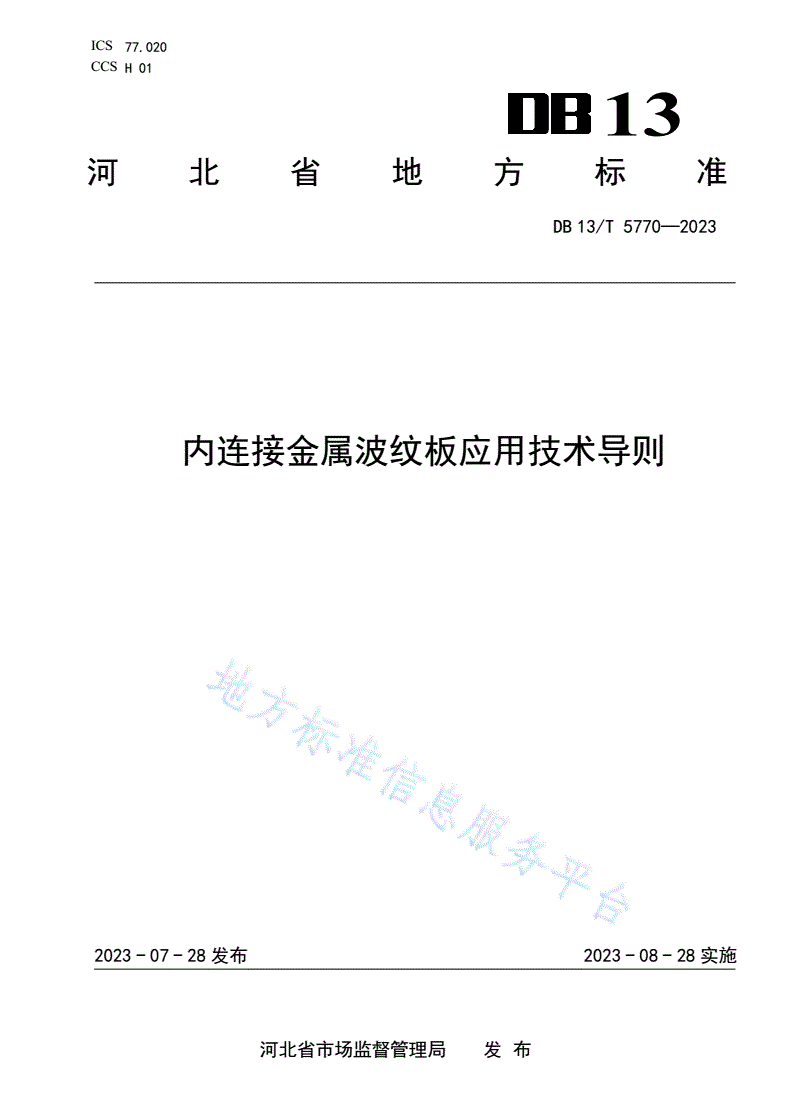

ICS77.020

CCSH01

13

河北省地方标准

DB13/T5770—2023

内连接金属波纹板应用技术导则

2023-07-28发布2023-08-28实施

河北省市场监督管理局发布

DB13/T5770—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件由衡水市市场监督管理局提出。

本文件起草单位：衡水益通管业股份有限公司、廊坊市燕赵交通勘察设计有限公司、保定市保

通公路勘测设计有限责任公司、邯郸市华威公路设计咨询有限公司。

本文件主要起草人：王志宏、李建强、张宇明、张钰伯、乔兴月、张广荣、武飞、智雪娇、刘子

雄、景茂武、张桐维、李鸿飞、王天利、蒋新龙、吴艳甫、戚俊雷、孙胜玮、王志才。

I

DB13/T5770—2023

内连接金属波纹板应用技术导则

1范围

本文件规定了内连接金属波纹板术语和定义、基本规定、技术要求、设计、施工、质量检测与

验收、养护与维护。

本文件适用于内连接金属波纹板。该产品主要用于公路、铁路通道和小桥涵洞、旧涵加固、隧

道支护及管廊等领域。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T700碳素结构钢

GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差

GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

GB/T1591低合金高强度结构钢

GB/T34567冷弯波纹钢管

GB/T12467金属材料熔焊质量要求

JB/T3223焊接材料质量管理规程

JTG/T3365-02公路涵洞设计规范

DB13/T5079波纹钢管涵洞设计与施工技术规范

3术语和定义

GB/T34567界定的以及下列术语和定义适用于本文件。

4基本规定

适用条件

4.1.1对中断交通时间要求严格的公路隧道、铁路隧道、桥涵加固宜优先选用内连接金属波纹板加

固。

4.1.2对净空要求严格的公路隧道、铁路隧道、桥涵加固宜优先选用内连接金属波纹板加固。

4.1.3掉渣严重影响安全的围岩等级较差的隧道宜优先选用内连接金属波纹板进行支护。

设计原则

4.2.1内连接金属波纹板的使用年限应根据应用场景的相关标准确定。

4.2.2内连接金属波纹板的设计方法应根据应用场景现行规范进行确定。

4.2.3根据结构承载不同，可以选用不同波形的波纹板，波形选择可以通过结构计算确定。

4.2.4内连接金属波纹板应按工艺标准和施工组织设计制作安装，并应进行工序检查。

5技术要求

材料要求

5.1.1产品所用钢板采用碳素结构钢，其化学成分及力学性能应符合GB/T700的规定,钢板的尺

寸、外形、重量及允许偏差应符合GB/T709的规定。当产品所用钢板采用低合金高强度结构钢，其

化学成分及力学性能应符合GB/T1591的规定，钢板的尺寸、外形、重量及允许偏差应符合GB/T709

1

DB13/T5770—2023

的规定。

5.1.2螺栓宜采用镀锌螺栓，螺栓的性能指标应符合GB/T1231中性能等级不低于8.8S的规定。

5.1.3螺母宜采用镀锌螺母,螺母的性能指标应符合GB/T1231中性能等级为8H的规定。

5.1.4结构用高强度垫圈应符合GB/T1231的规定。

5.1.5密封材料的选择应根据工程的设计要求来选择，并应符合GB34567的规定。

5.1.6焊接材料的选用应符合GB/T12467.1的要求。

5.1.7焊接材料的质量要求应符合JB/T3223的要求。

内连接金属波纹板的尺寸允许
