DB12/T 918-2019 公路沥青路面集料技术规范

ICS75.140

E43

DB12

天津市地方标准

DB12/T918—2019

公路沥青路面集料技术规范

Theaggregatetechnicalstandardofhighwayasphaltpavement

2019-12-18发布2020-01-18实施

天津市市场监督管理委员会发布

DB12/T918—2019

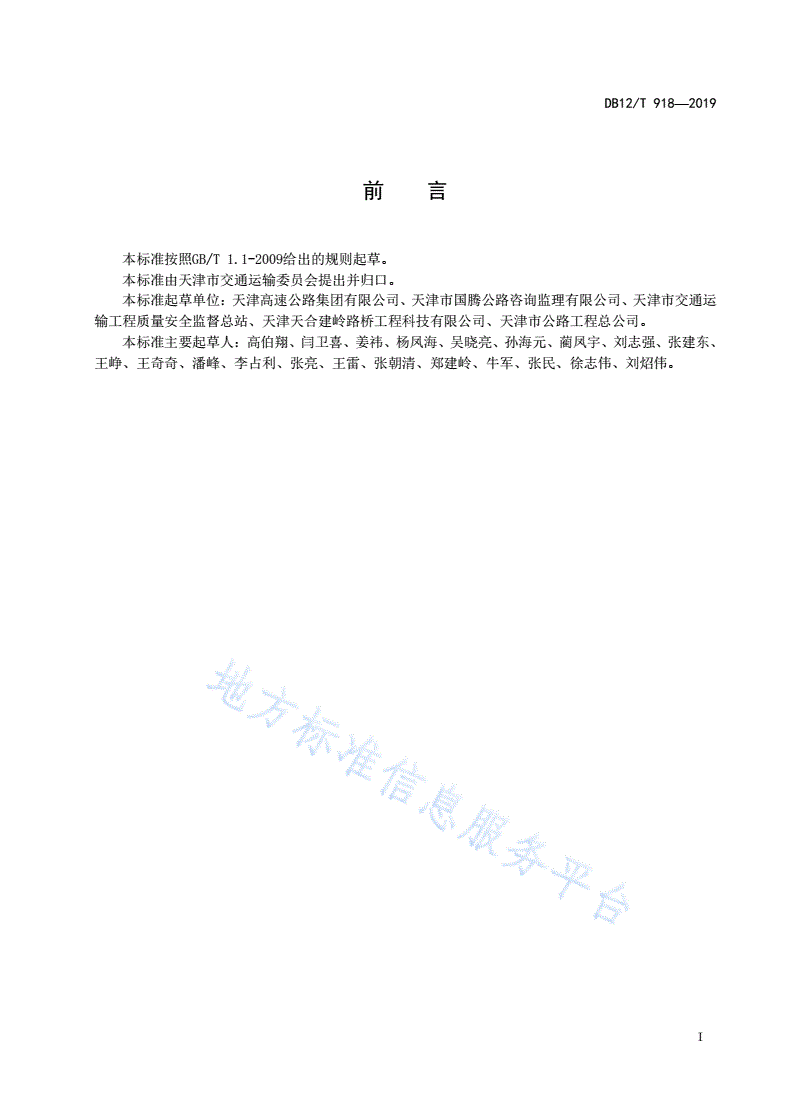

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由天津市交通运输委员会提出并归口。

本标准起草单位：天津高速公路集团有限公司、天津市国腾公路咨询监理有限公司、天津市交通运

输工程质量安全监督总站、天津天合建岭路桥工程科技有限公司、天津市公路工程总公司。

本标准主要起草人：高伯翔、闫卫喜、姜祎、杨凤海、吴晓亮、孙海元、蔺凤宇、刘志强、张建东、

王峥、王奇奇、潘峰、李占利、张亮、王雷、张朝清、郑建岭、牛军、张民、徐志伟、刘炤伟。

I

DB12/T918—2019

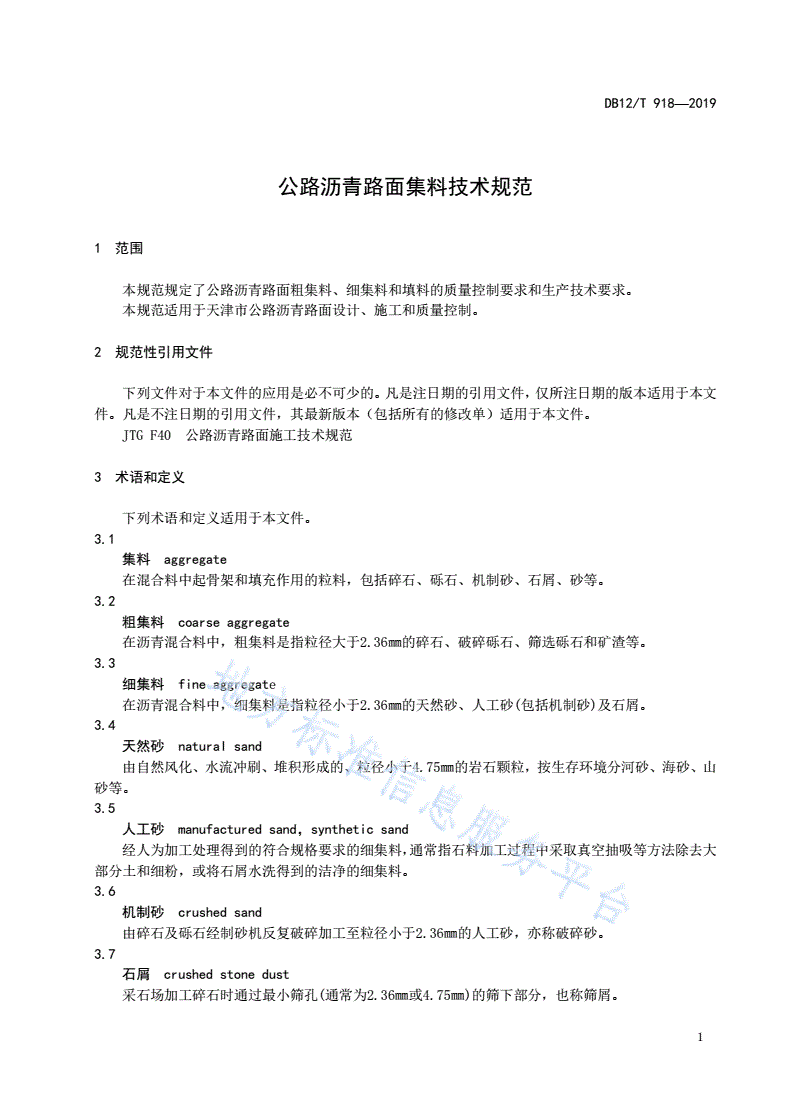

公路沥青路面集料技术规范

1范围

本规范规定了公路沥青路面粗集料、细集料和填料的质量控制要求和生产技术要求。

本规范适用于天津市公路沥青路面设计、施工和质量控制。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGF40公路沥青路面施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

集料aggregate

在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。

3.2

粗集料coarseaggregate

在沥青混合料中，粗集料是指粒径大于2.36㎜的碎石、破碎砾石、筛选砾石和矿渣等。

3.3

细集料fineaggregate

在沥青混合料中，细集料是指粒径小于2.36㎜的天然砂、人工砂(包括机制砂)及石屑。

3.4

天然砂naturalsand

由自然风化、水流冲刷、堆积形成的、粒径小于4.75㎜的岩石颗粒，按生存环境分河砂、海砂、山

砂等。

3.5

人工砂manufacturedsand，syntheticsand

经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大

部分土和细粉，或将石屑水洗得到的洁净的细集料。

3.6

机制砂crushedsand

由碎石及砾石经制砂机反复破碎加工至粒径小于2.36㎜的人工砂，亦称破碎砂。

3.7

石屑crushedstonedust

采石场加工碎石时通过最小筛孔(通常为2.36㎜或4.75㎜)的筛下部分，也称筛屑。

1

DB12/T918—2019

3.8

填料filler

在沥青混合料中起填充作用的粒径小于0.075㎜的矿物质粉末。通常是石灰岩等碱性料加工磨细得

到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。

3.9

矿粉mineralfiller

由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物

质粉末。

3.10

表观密度apparentdensity

单位体积(含材料的实体矿物成分及闭口孔隙体积)物质颗粒的干质量。又称视密度。

3.11

石料压碎值crushedstonevalue

按规定方法测得的石料抵抗压碎的能力，以压碎试验后小于规定粒径的石料质量百分率表示。

3.12

高温压碎值high-temperaturecrushvalue

用于衡量高温集料并在逐渐增加的荷载下抵抗压碎的能力，是衡量集料力学性质的指标。

3.13

集料空隙率percentageofvoidsinaggregate

集料的颗粒之间空隙体积占集料总体积的百分比。又称间隙率。

3.14

针片状颗粒flatandelongatedparticleincoarseaggregate

指粗集料中细长的针状颗粒与扁平的片状颗粒。当颗粒形状的诸方向中的最小厚度(或直径)与最大

长度(或宽度)的尺寸之比小于规定比例时，属于针片状颗粒。

3.15

棱角性angularity

细集料棱角性表征细集料颗粒的表面构造和粗糙度,粗集料棱角性表征粗集料的形状特性。

3.16

标准筛standardtestsieves

对颗粒性材料进行筛分试验用的符合规范形状和尺寸规格要求的系列样品筛。标准筛筛孔为正方形

(方孔筛)，筛孔尺寸依次为75mm、63mm、53mm、37.5mm、31.5mm、26.5mm、19mm、16mm、13.2mm、9.5mm、

4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm、0.075mm。

4总则

4.1沥青路面用集料的生产和质量控制应选择优质的原料和先进的设备，强化过程质量控制。

4.2应积极开展技术攻关，探索新技术、新材料、新工艺在公路沥青路面集料生产和应用的可行性。

4.3集料的生产和应用应认真贯彻国家环境和生态保护、安全生产的相关规定，做到文明施工、安全

生产。

4.4公路沥青路面集料生产及质量控制应符合本规范规定之外，尚应符合国家颁布的现行有关标准、

规范的规定。

5粗集料质量控制要求

2

DB12/T918—2019

5.1公路沥青路面用粗集料应洁净、干燥、表面粗糙，质量应符合表1的规定。对受热易变质的集料，

宜采用经拌和机烘干后的集料进行检验。

表1公路沥青路面粗集料质量技术要求

高速及一级公路

指标其他等级公路试验方法

表面层其他层

石料压碎值，≤

202426T0316

%

洛杉矶磨耗损失，≤

282828T0317

%

表观相对密度，≥2.62.62.6T0304

吸水率，≤

2.02.02.6T0304

%

坚固性，≤

55-T0314

%

针片状颗粒含量(混合料)，≤121517

其中粒径大于9.5mm，≤912-
