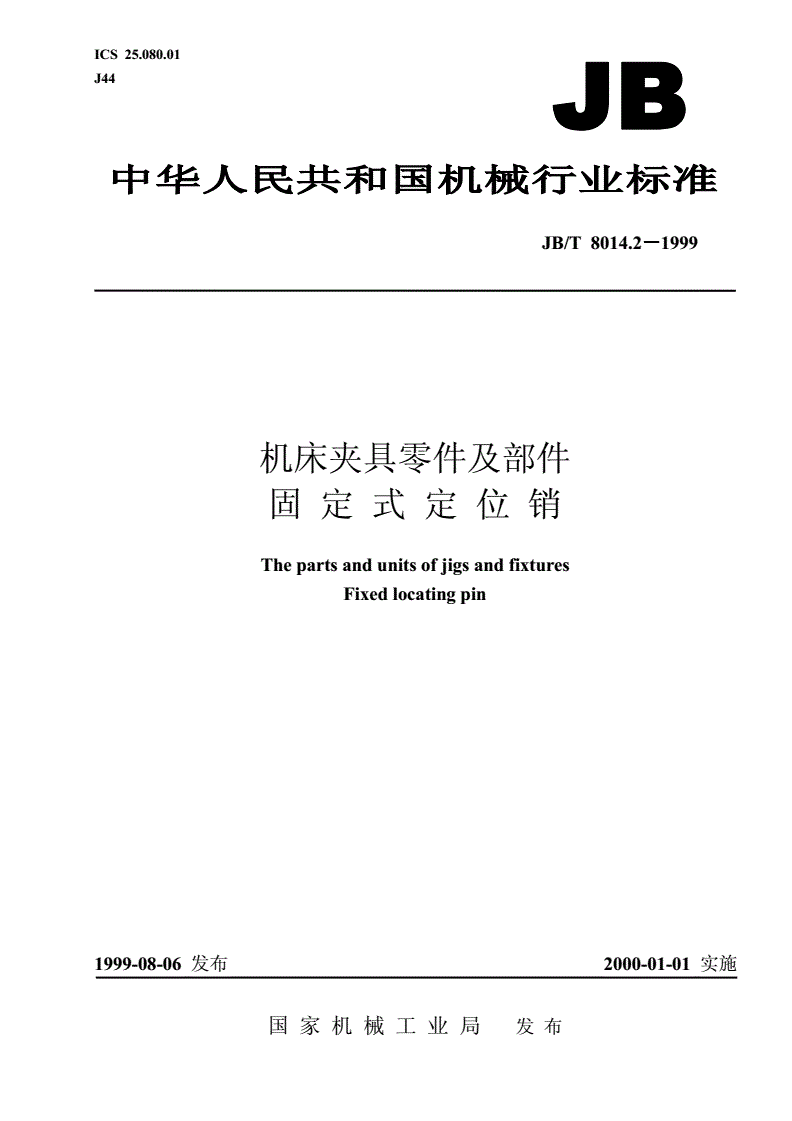

JB/T 8014.2-1999 机床夹具零件及部件 固定式定位销

ICS25.080.01

J44

JB/T8014.2999－－－1

机床夹具零件及部件

固定式定位销

Thepartsandunitsofjigsandfixtures

Fixedlocatingpin

1999-08-06发布2000-01-01实施

国家机械工业局发布

中华人民共和国机械行业标准

机床夹具零件及部件JB/T8014.2－－－－1999

固定式定位销

代替JB/T8014.2—1995

Thepartsandunitsofjigsandfixtures

Fixedlocatingpin

1范围

本标准规定了规格大于3至50mm的固定式定位销。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T699—1988优质碳素结构钢技术条件

GB/T1298—1986碳素工具钢技术条件

JB/T8044—1999机床夹具零件及部件技术要求

3尺寸

尺寸如下图及表所示。

4技术条件

4.1材料：D≤18mm，T8按GB/T1298的规定。

D＞18mm，20钢按GB/T699的规定。

4.2热处理：T8为55～60HRC；20钢渗碳深度0.8～1.2mm，55～60HRC。

4.3其他技术条件按JB/T8044的规定。

5标记

5.1标记示例：

D=11.5mm、公差带为f7、H=14mm的A型固定式定位销：
