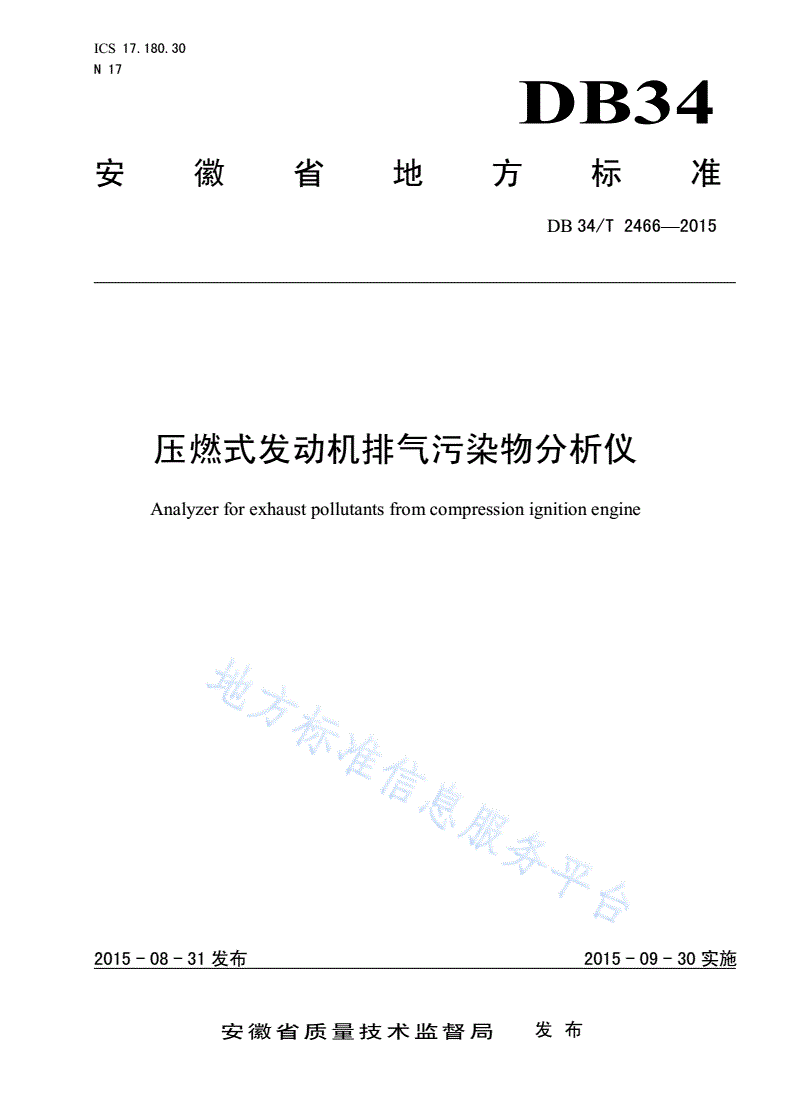

DB34/T 2466-2015 压燃式发动机排气污染物分析仪

ICS17.180.30

N17

DB34

安徽省地方标准

DB34/T2466—2015

压燃式发动机排气污染物分析仪

Analyzerforexhaustpollutantsfromcompressionignitionengine

文稿版次选择

2015-08-31发布2015-09-30实施

安徽省质量技术监督局发布

DB34/T2466—2015

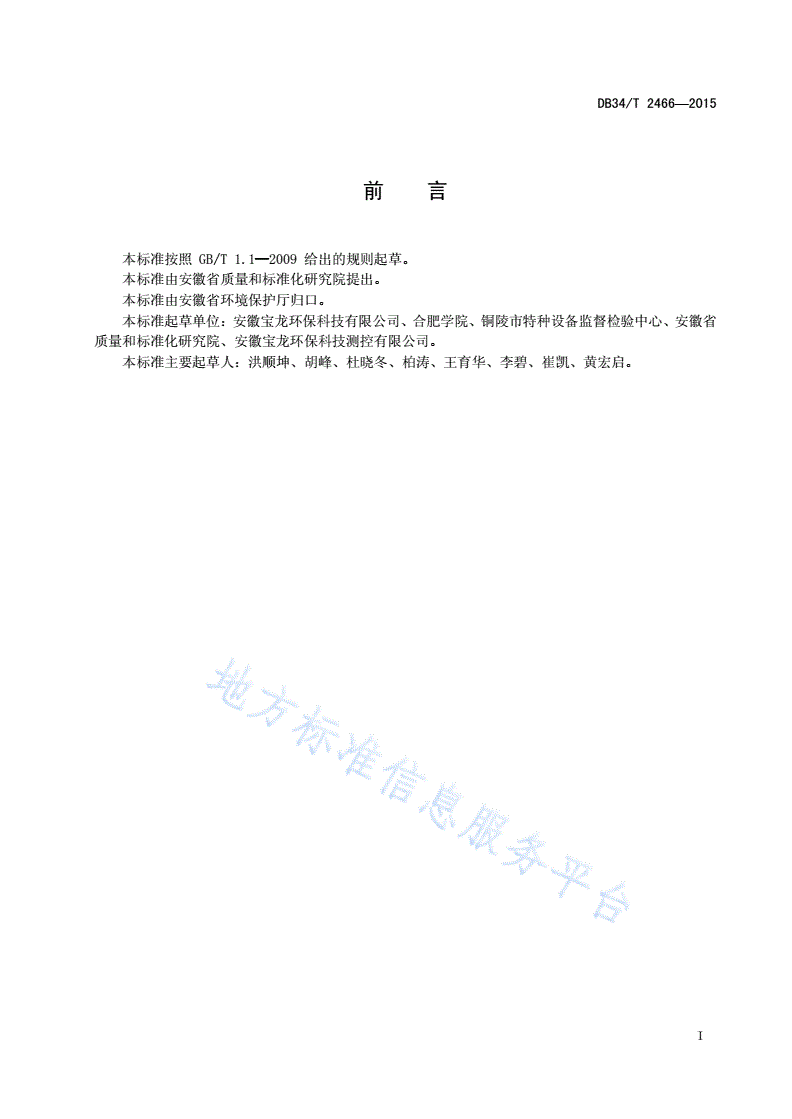

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由安徽省质量和标准化研究院提出。

本标准由安徽省环境保护厅归口。

本标准起草单位：安徽宝龙环保科技有限公司、合肥学院、铜陵市特种设备监督检验中心、安徽省

质量和标准化研究院、安徽宝龙环保科技测控有限公司。

本标准主要起草人：洪顺坤、胡峰、杜晓冬、柏涛、王育华、李碧、崔凯、黄宏启。

I

DB34/T2466—2015

压燃式发动机排气污染物分析仪

1范围

本标准规定了压燃式发动机排气污染物分析仪的产品结构及基本参数、要求、试验方法、检验规则、

标志、使用说明书、包装、运输和贮存。

本标准适用于采用紫外和可见差分光谱法检测NO、NO2、SO2、及NH3的压燃式发动机排气污染物

分析仪（以下简称分析仪）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T9969工业产品使用说明书总则

JB/T9329-1999仪器仪表运输运输贮存基本环境条件及试验方法

3产品结构及基本参数

3.1产品结构

3.1.1产品由主机和取样管两部分组成，主机分主机外部和主机内部。

3.1.2主机外部包括工业高亮度触摸显示屏，微型打印机，电源接口，通讯接口（包含网络和串口），

进气口，排气口，散热孔和风扇等。

3.1.3主机内部包含滤纸自动更换(每检测一辆车自动走纸更换一个位置)结构、光源和光学吸收池。

3.1.4取样管由取样探头，固定夹，手柄和气管组成，取样管长度1.5m～2m。

3.2基本参数

3.2.1系统额定电源电压

3.2.1.1DC：24×(1±5％)V。

3.2.1.2AC：220×(1±10％)V。

3.2.2光源波长

200nm～570nm。

3.2.3原理图

分析仪工作原理图见图1。

1

DB34/T2466—2015

监控室工控机

氘灯及控

液晶平板显示器

触摸屏及制电路

其控制及其背光控制

嵌入式

微型热敏吸收池及紫

系统光纤光谱仪

打印机外光信号

数据存储器

数据存储器

吸收池恒温控

高温制及传感器

传感

真空泵

控制

自动走纸机构

电路

及传感器
