DB53/T 1124.2-2022 公路数据采集技术规范 第2部分：描述与采集

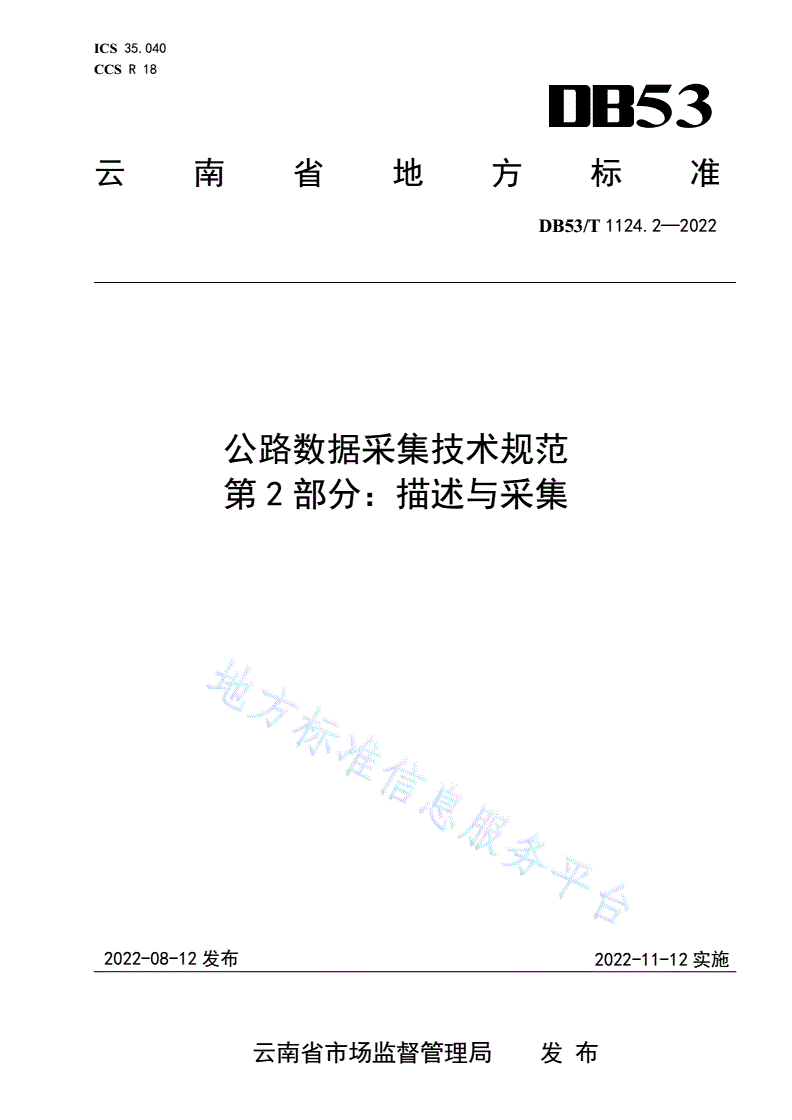

ICS35.040

CCSR18

53

云南省地方标准

DB53/T1124.2—2022

公路数据采集技术规范

第2部分：描述与采集

2022-08-12发布2022-11-12实施

云南省市场监督管理局  发布

DB53/T1124.2—2022

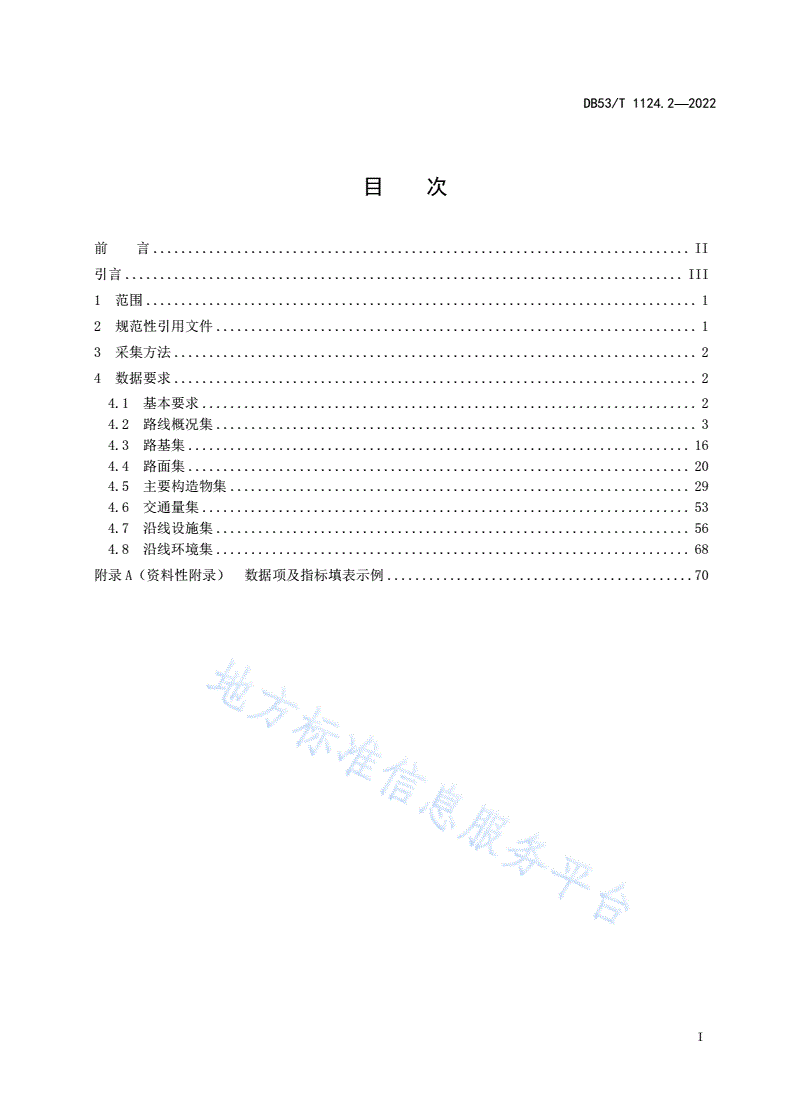

目  次

前  言.............................................................................II

引言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3采集方法...........................................................................2

4数据要求...........................................................................2

4.1基本要求.......................................................................2

4.2路线概况集.....................................................................3

4.3路基集........................................................................16

4.4路面集........................................................................20

4.5主要构造物集..................................................................29

4.6交通量集......................................................................53

4.7沿线设施集....................................................................56

4.8沿线环境集....................................................................68

附录A（资料性附录）数据项及指标填表示例............................................70

I

DB53/T1124.2—2022

前  言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件是DB53/T1124《公路数据采集技术规范》的第2部分。DB53/T1124已经发布了以下部分：

——第1部分：格式与命名；

——第2部分：描述与采集。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由云南省交通运输厅提出。

本文件由云南省交通运输标准化技术委员会（YNTC13）归口。

本文件主要起草单位：云南省公路科学技术研究院、云南省公路局。

本文件主要起草人：张勇、杨东文、程诗融、赵小洁、严世祥、张森、王梦婷、黄林、余敏、沈新

慧、罗苍健、魏孔昱、田智雁、丁倩、杨雁斌、宋宁、段烨、李懋、金国林、张健龙、马惠平、杨智敏、

严圆、姜男、普慧、李宁、李凌峰、蒋子怡、王思玮、蔡一超、任胜利、高瑞峰、李桃。

II

DB53/T1124.2—2022

引  言

公路基础数据采集是云南公路资产管理项目的保障性工作和首要任务，对数据进行规范和统一，既

是数据一致性、完整性和保证数据质量关键的技术基础，也是利用信息化手段科学、有效地统筹全省实

施道路精准化养护，保证资产管理项目稳定运行的重要技术依据。

本文件已发布2个部分：

——第1部分：用于对数据的格式与命名进行规范；

——第2部分：用于对数据的描述与采集进行规范。

III

DB53/T1124.2—2022

公路数据采集技术规范

第2部分：描述与采集

1范围

本文件对公路数据的采集方法及数据要求做出了规定。

本文件适用于按照国家规定的公路工程技术标准修建，并经公路主管部门验收认定的城间、城乡间、

乡间可供汽车行驶的国道（含国家高速）、省道（含省级高速）、县道、乡道、村道、专用公路和其他

道路。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T917公路路线标识规则和国道编号

GB/T920公路路面等级与面层类型代码

GB/T2260中华人民共和国行政区划代码

GB5768.1道路交通标志和标线第1部分：总则

GB5768.2道路交通标志和标线第2部分：道路交通标志

GB5768.3道路交通标志和标线第3部分：道路交通标线

GB/T7408数据元和交换格式信息交换日期和时间表示法

GB/T11708公路桥梁命名编号和编码规则

GB/T16311道路交通标线质量要求和检测方法

GB/T18731干线公路定位规则

GB50139内河通航标准

GB50162道路工程制图标准

GB/T50283公路工程结构可靠度设计统一标准

JT/T132-2014公路数据库编目编码规则

JT/T301-2019公路交叉分类与编码规则

JT/T327公路桥梁伸缩装置通用技术条件

JT/T412国道主要控制点代码

JT/T723单元式多向变位梳型板桥梁伸缩装置

JTG2182公路工程质量检验评定标准第二册机电工程

JTG3362公路钢筋混凝土及预应力混凝土桥涵设计规范

JTG3363公路桥涵地基与基础设计规范

JTG3370.1公路隧道设计规范第一册土建工程

JTG3420公路工程水泥及水泥混凝土试验规程

JTG/T3610公路路基施工技术规范

1

DB53/T1124.2—2022

JTG/T3650公路桥涵施工技术规范

JTG5210-2018公路技术状况评定标准

JTGB01公路工程技术标准

JTGB04公路环境保护设计规范

JTGC10公路勘测规范

JTGC20公路工程地质勘察规范

JTGD20公路路线设计规范

JTGD30公路路基设计规范

JTG/TD32公路土工合成材料应用技术规范

JTG/TD33公路排水设计规范

JTGD40公路水泥混凝土路面设计规范

JTGD50公路沥青路面设计规范

JTGD60公路桥涵设计通用规范

JTGD70/2公路隧道设计规范第二册交通工程与附属设施

JTG/TD81-2017公路交通安全设施设计细则

JTG/TE61-2014公路路面技术状况自动化检测规程

JTG/TF30公路水泥混凝土路面施工技术细则

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGH10公路养护技术规范

JTGH11公路桥涵养护规范

JTGH12公路隧道养护技术规范

JTG/TH21公路桥梁技术状况评定标准

JTJ003公路自然区划标准

3术语和定义

本文件没有需要界定的术语和定义。

4采集方法

本文件所涉及的数据采集方式有档案资料查询、现场调查和实地测量三种。在数据采集过程中，应

以资料查询为主，现场调查和实地测量为辅的方式采集公路数据。

5数据要求

5.1基本要求

本文件将公路数据分为路线概况集、路基集、路面集、主要构造物集、沿线设施集、交通量集和沿

线环境集，共7个集67个数据表1079个数据项。

JT/T132-2014和《公路养护统计调查制度》（2018年11月）规定的数据分类与选用适用于本文件，

JTGB01、JTGC10、JTGC20、JTGF80/1和JTG2182规定的公路数据采集方法适用于本文件。

2

DB53/T1124.2—2022

5.2路线概况集

5.2.1一般要求

路线编码及名称应符合GB/T917以及交通主管部门的规定，行政区划应符合GB/T2260的规定，公

路用地数据应符合JTGB01和JTGB04的规定。

5.2.2路线基本信息表

路线基本信息表数据要求见表1，示例见附录A.1.1。

表1路线基本信息表

序号数据项具体含义要求

1路线编号某一条路线的路线编号

2路线名称某一条路线的路线全称

3起点桩号某一条路线起点位置的里程桩号

4止点桩号某一条路线止点位置的里程桩号

5起点名称某一条路线起点位置的地名宜采用“县”+“乡（镇）”+“村委会”+“小地名或桩号”

6止点名称某一条路线止点位置的地名的方式命名。

7路线长度某一条路线从起点至止点里程

若多条公路共用，按行政等级由高至低、同行政等级中编

8共用路段编码共用路段的路线编号

号由小至大的顺序填写，路线编号之间以“、”分隔。

9采集年份数据采集的年份

5.2.3管养单位信息表

管养单位信息表数据要求见表2，示例见附录A.1.2。

表2管养单位信息表

序号数据项具体含义要求

1路线编号同表1

2路线名称同表1

3起点桩号同表1

4止点桩号同表1

5起点名称同表1

6止点名称同表1

7公路管理所（站）名称公路管理所（站）全称

公路局系列为县(市\区)公路分局全称；交通运输局

县（市\区）级公路管理

8县（市\区）级公路管理单位系列为县(市\区)交通运输局全称；高速（高等级）

单位全称

公路公司系列为县(市\区)高速公路管理分处。

9采集年份同表1

5.2.4行政区划信息表

行政区划信息表数据要求见表3，示例见附录A.1.3。

3

DB53/T1124.2—2022

表3行政区划信息表

序号数据项具体含义要求

1路线编号同表1

2路线名称同表1

3起点桩号同表1

4止点桩号同表1

5起点名称同表1

6止点名称同表1

7政区名称路线所在县（市、区）名称

8政区编码路线所在县（市、区）行政区划代码

9采集年份同表1

5.2.5路线技术等级信息表

路线技术等级信息表数据要求见表4，示例见附录A.1.4。

表4路线技术等级信息表

序号数据项具体含义要求

1路线编号同表1

2路线名称同表1

3起点桩号同表1

4止点桩号同表1

5起点名称同表1

6止点名称同表1

分为高速公路、一级公路、二级公路、三级公路、四级公

7技术等级公路技术等级路及等外公路等六个技术等级。如公路某段技术等级变化，

但变化路段里程小于1公里，仍按路段整体等级状况填写。

确定公路设计指标并使其相

8设计速度

互协调的设计基准速度

确定某一条道路的一幅是否

9是否一幅高速

是高速公路

“路段非省际出入”、“路段起点在省界”、“路段止点在省

10省际出入口路段的省际出入情况

界”、“路段起止点均在省界”的其中一类。

11采集年份同表1

5.2.6共用路段信息表

共用路段信息表数据要求见表5，示例见附录A.1.5。

4

DB53/T1124.2—2022

表5共用路段信息表

序号数据项具体含义要求

1路线编号共用路段中行政等级高或同等级中编号小的路线编号

2路线名称共用路段中行政等级高或同等级中编号小的路线的全称

3起点桩号共用路段中行政等级高或同等级中编号小的路线起点位置的里程桩号

4止点桩号共用路段中行政等级高或同等级中编号小的路线止点位置的里程桩号

5共用路线编号共用路段中行政等级低或同行政等级中编号大的路线编号

6共用路线名称共用路段中行政等级低或同行政等级中编号大的路线的全称

7共用路线起点桩共用路段中行政等级低或同行政等级中编号大的路线起点位置的里程桩号

8共用路线止点桩共用路段中行政等级低或同行政等级中编号大的路线止点位置的里程桩号

9共用路段里程共用路段的长度

10采集年份同表1

5.2.7横断面信息表

常见公路横断面结构见图1～图5。

图1高速公路、一级公路一般整体式断面形式示意图

图2高速公路、一级公路一般分离式断面形式（右幅断面）示意图

图3高速公路分离复合式断面形式（右幅断面）示意图

5

DB53/T1124.2—2022

图4高速公路整体复合式断面形式（右幅断面）示意图

图5二级公路、三级公路、四级公路一般路基断面形式示意图

横断面信息表数据要求见表6，示例见附录A.1.6。

表6横断面信息表

序号数据项具体含义要求

1路线编号同表1

2路线名称同表1

3起点桩号同表1

4止点桩号同表1

当为整体式路基时填“全幅”，为整体复合式路基时填

“上行内幅”“上行外幅”“下行内幅”或“下行外幅”；

5位置路幅位置

为分离式路基时按实际情况填“上行”“下行”“上行内

幅”“上行外幅”“下行内幅”或“下行外幅”。

6路幅形式路幅类型分为整体式和分离式。

位于左右行车道外缘至路基边缘的

7路肩宽度

带状结构部分宽度

当设有中间带、变速车道、爬坡车道、紧急停车带、错

公路路基宽度为行车道与路肩宽度

8路基宽度车道、超车道、侧分隔带、非机动车道（或慢车道）和

之和

人行道等时，应包括上述部分的宽度。

当设有爬坡车道、紧急停车带、错车道时，亦应包括这

9路面宽度路面宽度为公路路面面层的宽度

部分的宽度。

“单车道、双车道、四车道、六车道、八车道、其他（混

10车道数量车道数量

合车道）”的其中一类

每条行车道宽公路上供各种车辆行驶的每一条车

11宽度取两标线中部之间的距离

度道的宽度

6

DB53/T1124.2—2022

表6横断面信息表（续）

序号数据项具体含义要求

紧急停车带公路上供车辆临时发生故障或其他原因

12

宽度紧急停车使用的临时停车地带的宽度

中央分隔带

13沿公路中线设置的分隔带宽度

宽度

通常设置于高速公路和一级公路。整体式路基路段

路缘带是路肩的一部分并与行车道紧接，

中行车方向左侧的路缘带与中央分隔带共同构成中

其作用为诱导视线、支撑路面并作为侧向

左侧路缘带间带，其参考取值不应小于表7数值；分离式路基

14余宽的一部分，以保证充分发挥行车道功

宽度路段中行车方向左侧的路缘带包含于该侧硬路肩，

能。左侧路缘带宽度是位于行车道左侧与

其宽度为0.50m。左侧路缘带宽度取值应符合JTG

车道相衔接的带状部分的宽度

D20中公路横断面的规定。

通常设置于高速公路和一级公路。行车方向右侧的

右侧路缘带右侧路缘带宽度是位于行车道右侧与车

15路缘带包含于该侧硬路肩，其宽度为0.50m。右侧

宽度道相衔接的带状部分的宽度

路缘带宽度应符合JTGD20中公路横断面的规定。

左侧硬路肩公路上位于左侧车行道外缘至路基边缘位于行车方向右侧的路肩参考取值见表8；分离式

16

宽度带状部分的宽度路基中，位于高速公路和一级公路行车方向左侧的

右侧硬路肩公路上位于右侧车行道外缘至路基边缘路肩参考取值见表9。取值应符合JTGD20中公路

17

宽度带状部分的宽度横断面的规定。

平面线形中路线转向处曲线的半径，包括

18平曲线半径

圆曲线和缓和曲线

19修建年度公路及主要构筑物等工程修建年度

最近处治年公路及主要构筑物等工程最近一次处治

20

度的年度

应根据公路技术等级填写,高速、一级公路的净空为

21净空高度净空高度指公路路面以上的高度

5米,其他公路为4.5米。

22路肩类型根据路肩是否加固而划分的类型分为土路肩、硬路肩、无路肩、其它。

高速公路、一级公路路拱坡度宜为2%，当位于降雨

路拱坡度指的是从道路的中心线向两边强度较大地区可适当增大；二级、三级、四级公路

23路拱坡度

的坡度的路拱坡度不宜小于1.5%。路拱坡度应符合JTGD20

中公路横断面的规定。

24超车道数公路上供各种车辆行驶的超车道的道数

每条超车道公路上供各种车辆行驶的每一条超车道

25

宽度的宽度

26采集年份同表1

注：沿公路里程桩号增大方向为“上行”，沿公路里程桩号递减方向为“下行”，下同。

7

DB53/T1124.2—2022

表7整体式路基左侧路缘带宽度取值表

设计速度（km/h）1201008060

一般值0.750.750.500.50

路缘带宽度（m）

最小值0.500.500.500.50

注1：“一般值”为正常情况下的采用值。

注2：设计速度为120km/h、100km/h时，受地形、地物限制的路段或多车道公路内侧仅限小型车辆通行的路段，

可论证采用“最小值”。

表8行车方向右侧路肩宽度取值表

右侧硬路肩宽度（m）土路肩宽度（m）

公路技术等级（功能）设计速度（km/h）

一般值最小值一般值最小值

1203.00（2.50）1.500.750.75

高速公路1003.00（2.50）1.500.750.75

803.00（2.50）1.500.750.75

1003.00（2.50）1.500.750.75

一级公路（干线功能）

803.00（2.50）1.500.750.75

一级公路（集散功能）和801.500.750.750.50

二级公路600.750.250.750.50

40—0.75

三级公路、四级公路30—0.50

20—0.25（双车道）；0.50（单车道）

注1：正常情况下，应采用“一般值”；在设爬坡车道、变速车道及超车道路段，受地形、地物等条件限制路段及

多车道公路特大桥，可论证采用“最小值”。

注2：高速公路和作为干线的一级公路以通行小客车为主时，右侧硬路肩宽度可采用括号内数值。

注3：高速公路局部设计速度采用60km/h的路段，右侧硬路肩宽度不应小于1.5m。

表9高速公路和一级公路（分离式路基）行车方向左侧路肩宽度取值表

设计速度（km/h）1201008060

左侧硬路肩宽度（m）1.251.000.750.75

左侧土路肩宽度（m）0.750.750.750.50

注1：高速公路整体式路基双向八车道及以上路段，宜设置左侧硬路肩，其宽度应不小于2.5m。

注2：高速公路分离式路基单幅同向四车道及以上的路段，左侧硬路肩宽度不宜小于2.5m。

5.2.8纵断面信息表

纵断面信息表数据要求见表10，示例见附录A.1.7。

表10纵断面信息表

序号数据项具体含义要求

1路线编号同表1

2路线名称同表1

3起点桩号同表1

8

DB53/T1124.2—2022

表10纵断面信息表（续）

序号数据项具体含义要求

4止点桩号同表1

5位置同表6

6路幅形式同表6

路线纵断面上同一坡段两点间的高差与其水平距

7纵坡坡度仅纵坡路段填写。

离之比，以百分率表示

8变坡点桩号路线纵断面上两相邻坡度线的相交点的里程桩号仅竖曲线路段填写。

在线路纵断面上以变坡点为交点、用于连接两相邻

9竖曲线半径仅竖曲线路段填写。

坡段的曲线的半径

10采集年份同表1

5.2.9交叉口信息表

交叉口信息表数据要求见表11，示例见附录A.1.8。

表11交叉口信息表

序号数据项具体含义要求

当出现两条或两条以上的路线交叉时，仅对行政等级高或同等级

交叉口代码由路线编号、

中编号小的路线上的公路交叉口进行编码。交叉口代码编码应符

1交叉口代码行政区划代码、交叉口编

合JT/T301-2019中8.1公路交叉代码结构的规定。代码结构见

号及扩充位组成

图6。

公路交叉口所在地的名

2交叉口名称

称

包括：国道与国道/省道/县道/乡道/村道/专用公路/其他道路交

叉；省道与省道/县道/乡道/村道/专用公路/其他道路交叉；县

3交叉口种类交叉口种类

道与县道/乡道/村道/专用公路/其他道路交叉；乡道与乡道/村

道/专用公路/其他道路交叉；其他道路与其他道路交叉等。

包括：公路与公路平面交叉（包括T形平面交叉、Y形平面交叉、

十字形平面交叉、X（斜）形平面交叉、错位平面交叉、多岔平

面交叉、环形平面交叉、折角式平面交叉、其他形式的平面交叉）；

公路与公路立体交叉（包括喇叭形立体交叉、菱形立体交叉、环

形立体交叉（迂回式）、完全苜蓿叶形立体交叉、部分苜蓿叶形

4交叉口形式公路交叉口形
