DB63/T 1487-2016 多年冻土区块石-通风管复合路基技术规范

ICS
93.081.01

P66

备案号：49752-2016DB63

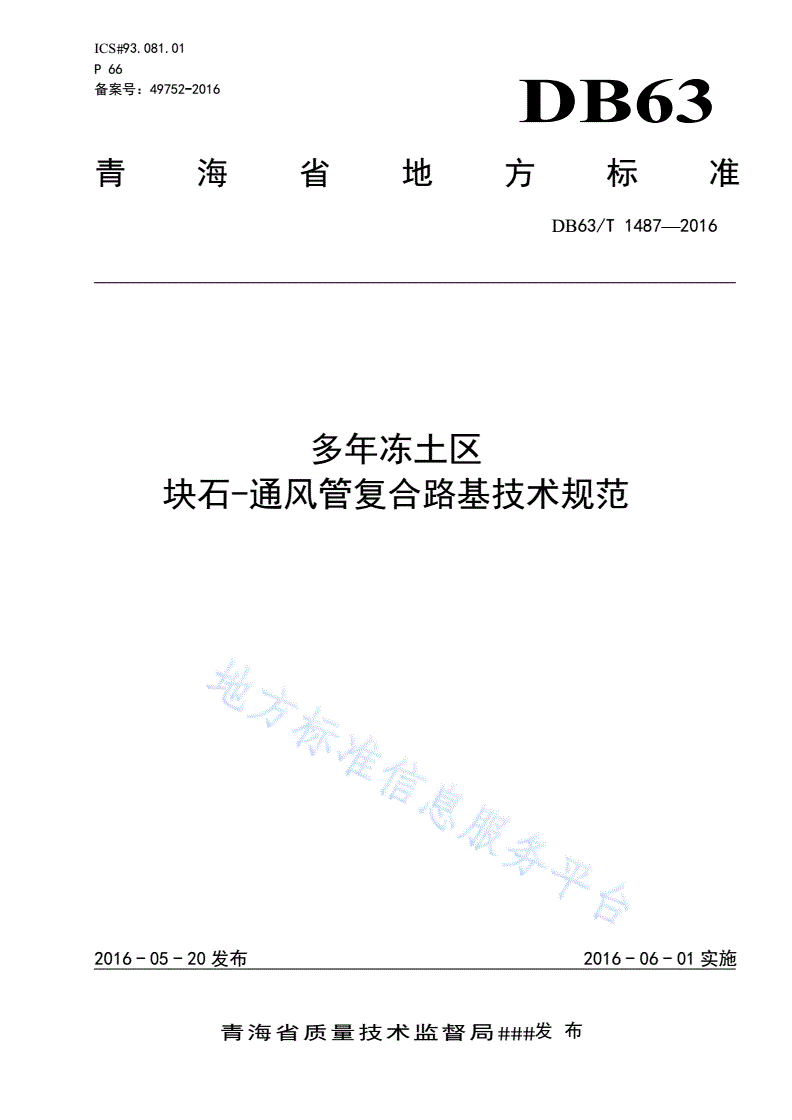

青海省地方标准

DB63/T1487—2016

多年冻土区

块石-通风管复合路基技术规范

2016-05-20发布2016-06-01实施

青海省质量技术监督局


发布

DB63/T1487—2016

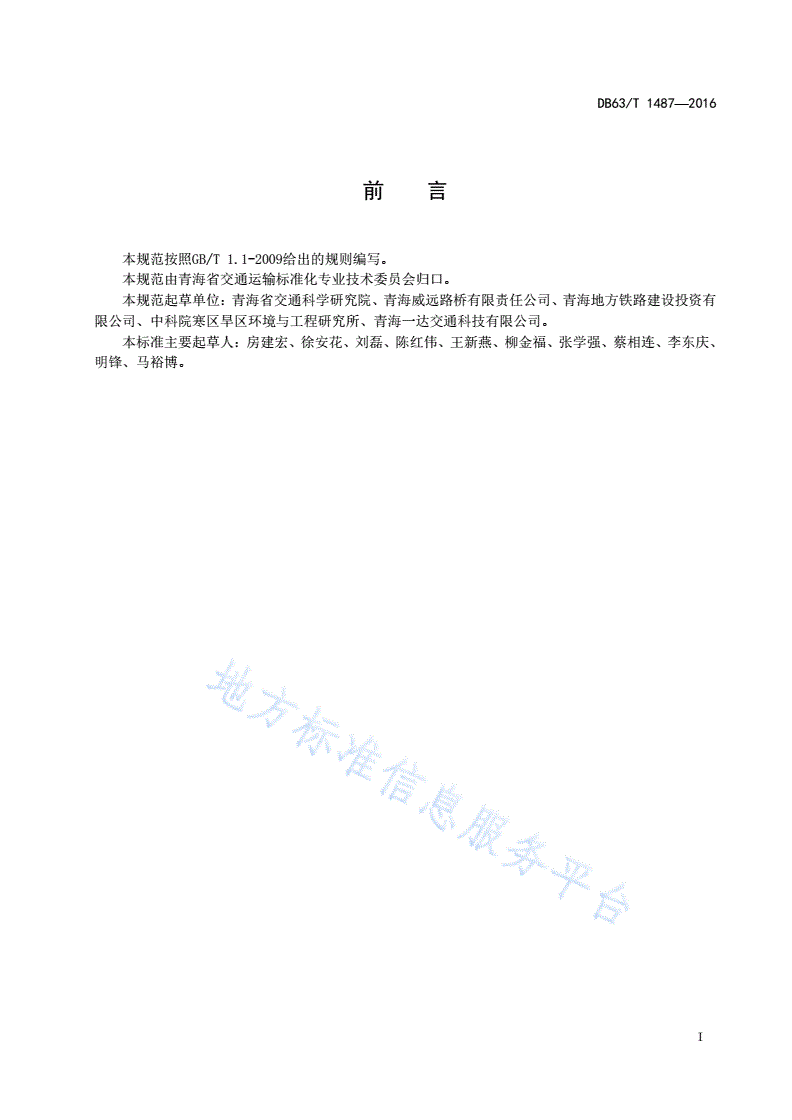

前言

本规范按照GB/T1.1-2009给出的规则编写。

本规范由青海省交通运输标准化专业技术委员会归口。

本规范起草单位：青海省交通科学研究院、青海威远路桥有限责任公司、青海地方铁路建设投资有

限公司、中科院寒区旱区环境与工程研究所、青海一达交通科技有限公司。

本标准主要起草人：房建宏、徐安花、刘磊、陈红伟、王新燕、柳金福、张学强、蔡相连、李东庆、

明锋、马裕博。

I

DB63/T1487—2016

多年冻土区块石-通风管复合路基技术规范

1范围

本规范规定了多年冻土区块石-通风管复合路基的适用范围、技术要求、参数设计、施工工艺和质

量验收标准。

本规范适用于多年冻土区块石-通风管复合路基的设计、施工、检测。

2规范性引用文件

下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。

JTGB01公路工程技术标准

JTGD30公路路基设计规范

JTG/TD31-04多年冻土地区公路设计与施工技术细则

3术语与定义

下列术语和定义适用于本规范。

3.1

冻土

处于负温或零度并含有冰的土（岩）。

3.2

多年冻土

指持续冻结时间在两年或两年以上的土（岩）。

3.3

多年冻土上限

指多年冻土层的顶面。

3.4

高温高含冰量冻土

指温度在-1.5℃～0℃，体积含冰量大于25%的冻土。

3.5

1

DB63/T1487—2016

退化性多年冻土

上限下降和地温升高等特征退化的多年冻土。

3.6

块石-通风管复合路基

是一种块石路基和通风管路基组合而成的复合路基结构形式。

4基本规定

4.1工作原理

块石-通风管复合路基是利用通风管与大气的对流换热和块石层内冷热空气的对流、传导的双重作

用来冷却路基的特殊复合路基。通过在块石层的顶部或中部增设通风管，增大块石层上下界面的温差，

加大冷空气的对流、传导和“烟囱效应”，从而降低路基底部的温度，保护冻土热稳定性。

4.2适用范围

4.2.1块石-通风管复合路基主要用于多年冻土区高温高含冰量冻土和退化性多年冻土路段。

4.2.2块石-通风管复合路基适用于多年冻土区新、改建公路工程。

4.3设计原则

4.3.1块石-通风管复合路基设计应在掌握和综合分析冻土工程地质勘察资料，充分考虑建设区的冻土

环境影响，确定设计方案。

4.3.2块石-通风管复合路基设计应按照JTGD30中的高含冰量冻土地段路基要求，符合JTG/TD31-04

中的片块石路基施工和通风管安装规定。

5参数设计要求

5.1块石粒径和通风管管径选择

5.1.1块石粒径宜选用150mm～300mm，最小边长宜大于150mm，长细比不宜大于3。

5.1.2通风管宜采用管外径（D）0.4～0.7m，管壁厚度（δ）50mm～80mm每节长为1.0m～3.0m

的钢筋混凝土预制管，长度（L）与管外径（D）比值应不大于50。

5.2块石层及通风管填筑厚度与间距

5.2.1块石路基的填筑厚度宜在1.0m～1.5m。

5.2.2通风管净间距宜为1.0m～1.5m。

5.3块石层及通风管布设位置

5.3.1块石层宜视路基高度填筑情况，设置在路面结构层下0.3m～0.5m或原地面以上0.5m。

5.3.2通风管的埋设位置一般在块石层顶部或中部：对于高路基而言，通风管宜设置在块石层中部，

对于低路基而言，可将通风管设置在块石层顶部，参见图1。

2

DB63/T1487—2016

碎石护坡

通风管碎石层土工布

块石层

0.3m砂砾石

路基填土

天然地面

碎石护坡

通风管碎石层土工布

块石层

0.3m砂砾石

路基填土

天然地面

图1块石-通风管复合路基设计示意图

5.4辅助防护结构

5.4.1块石层底部应铺设0.5m厚的砂砾层，其顶部宜铺设碎石垫层及土工布，垫层厚度宜为0.2m～

0.3m。

5.4.2当通风管埋设在块石层顶部时，应保证通风管管顶与块石层上界面平齐，然后铺设碎石垫层及

土工布，垫层厚度宜为0.2m～
