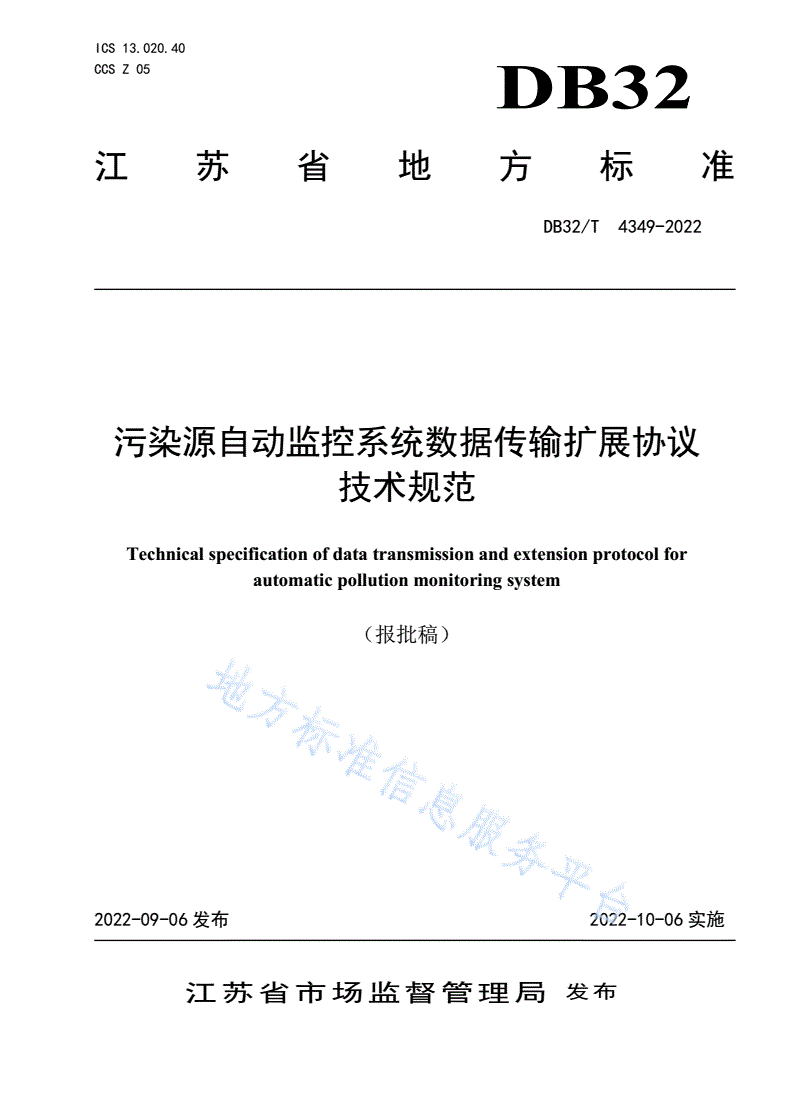

DB32/T 4349-2022 污染源自动监控系统数据传输扩展协议技术规范

ICS13.020.40

CCSCCSZ05

DB32

江苏省地方标准

DB32/T4349-2022

污染源自动监控系统数据传输扩展协议

技术规范

Technicalspecificationofdatatransmissionandextensionprotocolfor

automaticpollutionmonitoringsystem

（报批稿）

2022-09-06发布2022-10-06实施

江苏省市场监督管理局发布

DB32/T4349—2022

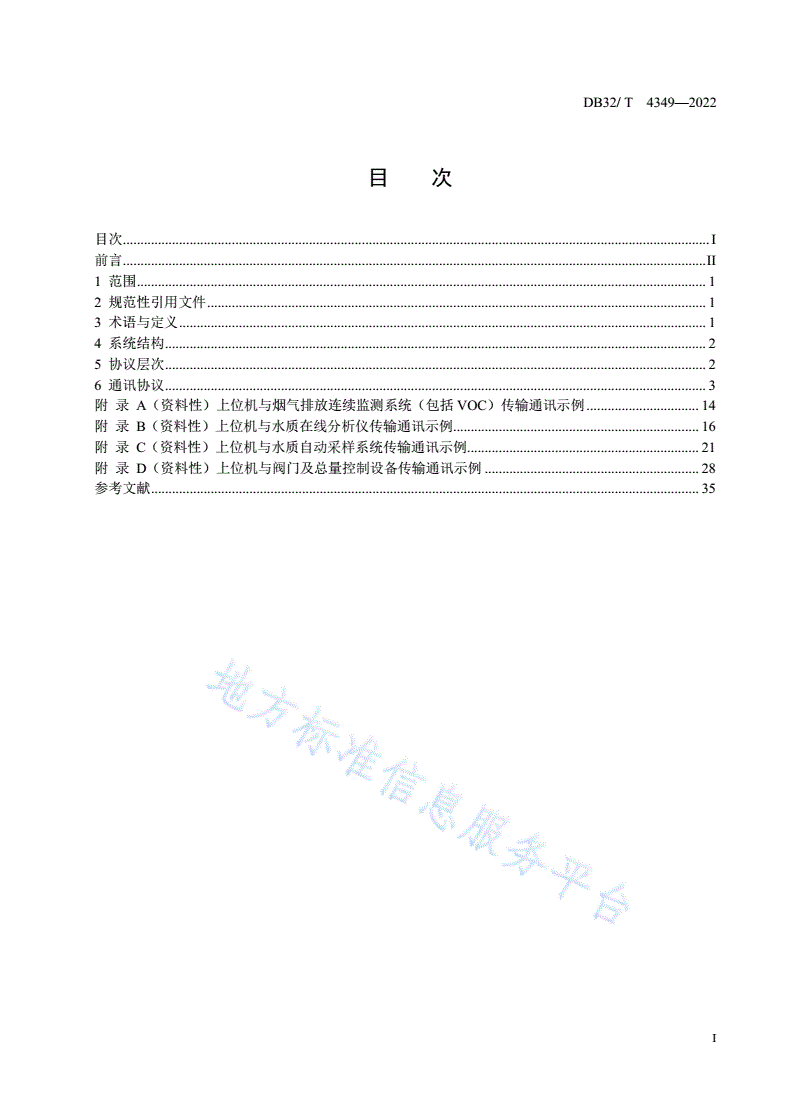

目次

目次.......................................................................................................................................................................I

前言......................................................................................................................................................................II

1范围..................................................................................................................................................................1

2规范性引用文件..............................................................................................................................................1

3术语与定义......................................................................................................................................................1

4系统结构..........................................................................................................................................................2

5协议层次..........................................................................................................................................................2

6通讯协议..........................................................................................................................................................3

附录A（资料性）上位机与烟气排放连续监测系统（包括VOC）传输通讯示例................................14

附录B（资料性）上位机与水质在线分析仪传输通讯示例......................................................................16

附录C（资料性）上位机与水质自动采样系统传输通讯示例..................................................................21

附录D（资料性）上位机与阀门及总量控制设备传输通讯示例.............................................................28

参考文献............................................................................................................................................................35

I

DB32/T4349—2022

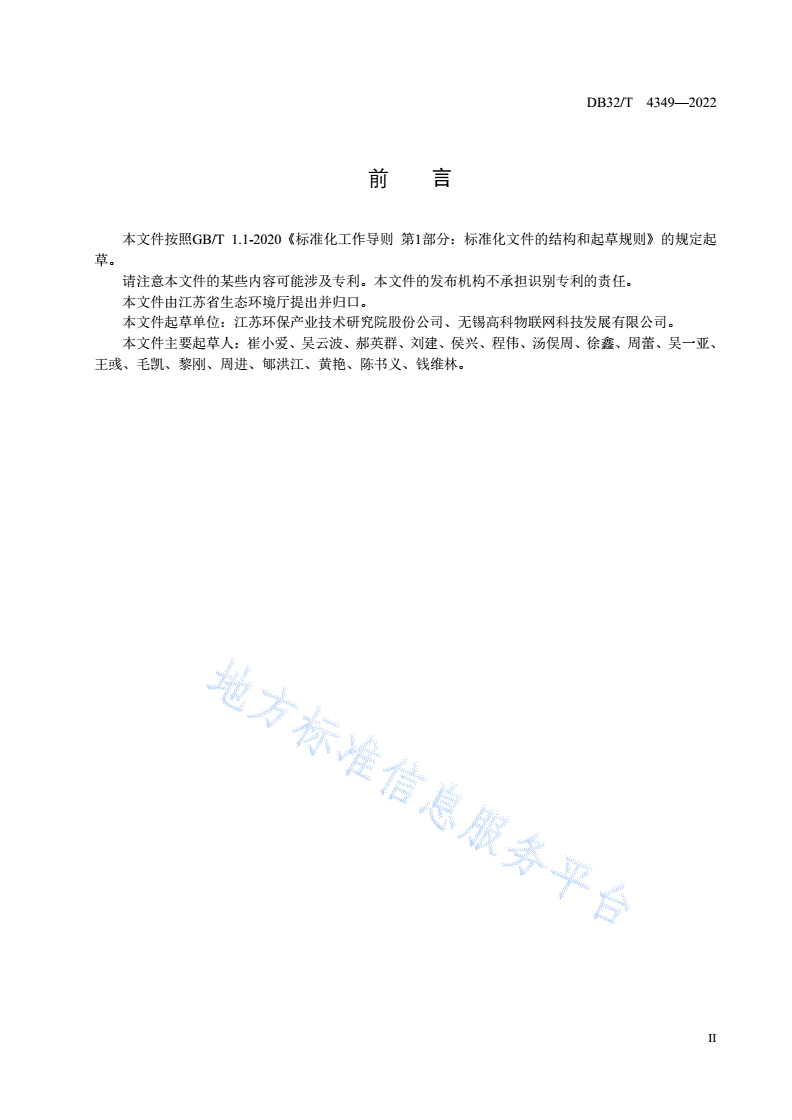

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省生态环境厅提出并归口。

本文件起草单位：江苏环保产业技术研究院股份公司、无锡高科物联网科技发展有限公司。

本文件主要起草人：崔小爱、吴云波、郝英群、刘建、侯兴、程伟、汤俣周、徐鑫、周蕾、吴一亚、

王彧、毛凯、黎刚、周进、郇洪江、黄艳、陈书义、钱维林。

II

DB32/T4349—2022

污染源自动监控系统数据传输扩展协议技术规范

1范围

本文件规定了污染源自动监控系统数据传输的系统结构、协议层次和通讯协议，扩展了HJ212规

定的传输过程及参数命令、交互命令、数据命令和控制命令的数据格式与代码定义。

本文件适用于自动监控设备和监控中心之间数据传输。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

HJ212污染源在线监测系统数据传输标准

3术语与定义

HJ212界定的以及以下术语和定义适用于本文件。

3.1

污染源自动监控系统onlinemonitoringsystemsofpollutant

由对污染源主要污染物排放实施在线自动监控的自动监控设备和监控中心组成的系统。

[来源：DB32/T2775-2015，3.1.1]

3.2

监控中心monitoringcenter

安装在各级生态环境主管部门，通过传输网络与自动监控设备连接，接收其发送的数据并对其发

出查询和控制等指令的数据接收和数据处理系统，包括计算机硬件及计算机软件等，本文件简称上位

机。

[来源：HJ212-2017，3.2，有修改]

3.3

数据采集传输仪equipmentofdatacollectorandtransmission

采集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据传输通讯功能的单片机、工控

机、嵌入式计算机、可编程自动化控制器（ProgrammableAutomationController，PAC）或可编程控制

器（ProgrammableLogicController，PLC）等，本文件简称数采仪。

[来源：HJ212-2017，3.4]

3.4

在线监测仪器仪表onlinemonitoringinstrument

安装在监测站点现场，用于监控监测污染物排放状况和过程参数并完成与数采仪通讯传输的仪器

仪表。

1

DB32/T4349—2022

3.5

水质自动采样系统automaticwatersamplingsystem

水污染源在线监测系统中用于采集瞬时水样及混合水样、超标留样、平行监测留样、比对监测留

样的系统。

[来源：HJ355-2019，3.5，有修改]

3.6

自动监控设备onlinemonitoringequipment

安装在污染物监测点现场及影响污染物排放的工艺节点，用于采样、监控、监测污染物排放状况

和过程参数并完成与上位机通讯传输的设备，包括数据采集传输仪（3.3）、在线监测仪器仪表（3.4）、

水质自动采样系统（3.5）、污染治理设施运行记录仪等，本文件简称现场机。

[来源：HJ212-2017，3.3，有修改]

3.7

数据标记datamarker

用以表示自动监控设备不同测试数据属性的标记。

[来源：HJ354-2019，3.8，有修改]

4系统结构

污染源自动监控系统从底层逐级向上可分为现场机、传输网络和上位机三个层次。现场机包括一

套或多套在线监测仪器仪表、水质自动采样系统与污染治理设施运行记录仪等自动监控设备，连接到

独立的数据采集传输仪，并通过传输网络与上位机进行通讯（包括发起、数据交换、应答等），如图1

所示。

图1系统构成方式示意图

5协议层次

协议层次应符合HJ212中的规定，如图2所示。

2

DB32/T4349—2022

图2数据传输通讯协议结构

6通讯协议

6.1数据结构

数据结构应符合HJ212的规定，如图3所示。

图3通讯协议数据结构

6.2传输流程

6.2.1现场端主动上传流程见图4。

（a）现场机信息被修改后发送“上传现场机信息”命令；

（b）上位机接收“上传现场机信息”命令并执行，根据标志Flag的值决定是否返回“数据应答”；

（c）如果“上传现场机信息”命令需要数据应答，现场端接收“数据应答”，请求执行完毕。

3

DB32/T4349—2022

图4现场端主动上传流程图

6.2.2现场端提取流程见图5。

（a）上位机发送“提取在线监测仪器仪表信息”请求命令，等待现场端回应；

（b）现场端接收“提取在线监测仪器仪表信息”请求命令，回应“请求应答”；

（c）上位机接收“请求应答”，根据请求应答标志QnRtn的值决定是否等待现场端响应命令；

（d）现场端执行“提取在线监测仪器仪表信息”请求命令，发送“在线监测仪器仪表信息查询”

响应命令；

（e）上位机接收“提取在线监测仪器仪表信息”响应命令并执行，等待现场端执行结果；

（f）现场端返回“执行结果”；

（g）上位机接收“执行结果”，根据执行结果标志ExeRtn的值判断请求是否完成，请求执行完毕。

图5现场端提取流程图

6.2.3设置现场端参数流程见图6。

（a）上位机发送“设置现场端参数”请求命令，等待现场机回应；

（b）现场端接收“设置现场端参数”请求命令，回应“请求应答”；

（c）上位机接收“请求应答”，根据请求应答标志QnRtn的值决定是否等待现场端执行结果；

（d）现场端立即执行“设置现场端参数”的请求命令，在设定“超时时间”内，收到现场端返回

“请求命令的执行命令”确认，返回“请求命令的执行命令”已成功。在设定“超时时间”内未收到

现场端“请求命令的执行命令”确认，返回“请求命令的执行命令”失败；

4

DB32/T4349—2022

（e）上位机接收“执行结果”，根据执行结果标志ExeRtn的值判断请求是否完成，请求执行完毕。

图6设置现场端参数流程图

6.2.4控制请求命令流程见图7。

（a）上位机发起“控制请求命令”，等待现场机回应；

（b）现场机接收“控制请求命令”，回应“请求应答”；

（c）上位机接收“控制请求应答”，根据请求应答标志QnRtn的值决定是否等待现场机执行结果；

（d）现场机立即执行控制请求命令，在设定“超时时间”内，收到返回“请求命令的执行命令”

确认，返回“请求命令的执行命令”已成功。在设定“超时时间”内未收到“请求命令的执行命令”

确认，返回“请求命令的执行命令”失败；

（e）上位机接收“执行结果”，根据执行结果标志ExeRtn的值判断请求是否完成，请求执行完毕。

图7控制请求流程图

6.3数据标记

6.3.1在线监测仪器仪表数据标记应满足表1的要求，数据标记优先级顺序从高到低依次为P、D、M、

C、T、K、S、B、N。

5

DB32/T4349—2022

表1在线监测仪器仪表数据标记表

数据标记标记类型标记说明

C校准在线监测仪器仪表处于校验、校准状态

K质控样比对在线监测仪器仪表处于质控样比对过程(包括远程标样核查、质控检查等)

T超量程在线监测仪器仪表测量结果数值超过测量上限

M维护在线监测仪器仪表处于维护期间

在线监测仪器仪表各类故障、检修、更换。适用于浓度、温度、湿度、压力、流量、

D故障

运行状态等各类在线监测仪器仪表；烟气采样环节的漏气、堵塞、掺杂等情况

P断电在线监测仪器仪表各类断电

S手工设定手工输入的设定值

B通讯异常在线监测仪器仪表与数采仪通讯异常

N正常在线监测仪器仪表各检测参数正常

6.3.2水质自动采样系统数据标记应满足表2的要求。

表2水质自动采样系统数据标记表

数据标记标记类型标记说明

N正常水质自动采样系统正常工作

D故障水质自动采样系统故障

B通讯异常水质自动采样系统与数采仪通讯异常

M维护水质自动采样系统处于维护期间

6.4新增及深化字段

新增及深化的字段见表3。

表3新增及深化字段表

字符类长

字段名描述取值及描述备注

集型度

仪器参数（1）、校准参数（2）、标液

参数（3）、校准记录（101）、样品分

析记录（103）、标样核查记录（105）、

DT运行记录类型0-9N3新增

留样记录（201）、弃样记录（202）、

留样控制超标信息记录（203）、留样

控制故障信息记录（204）

YYYYMMDDHHmmss

DataTime数据时间信息0-9N14运行记录中代表记录生成时间；状参上深化

传提取中代表变动时间

在线监测仪器仪表：复用污染物因子编

PolId现场机设备编码0-9/a-zC6深化

码；水质采样留样器：md0301

xxxxxx-LowValue污染物浓度报警限值下限0-9N4“xxxxxx”是污染物信息编码新增

xxxxxx-UpValue污染物浓度报警限值上限0-9N4“xxxxxx”是污染物信息编码新增

“xxxxxx”是现场端设施编码，多个设施

xxxxxx-InfoId现场端设施信息编码集合//新增

编码以"+"分隔

“xxxxxx”是现场端设施编码

xxxxxx-ixxxx现场端设施状态与工作参数值//新增

“ixxxx”是现场端信息编码

UT用户类型0-9N1企业用户（1）、管理用户（2）新增

SF是否启用0-1N1未启用（0）、启用（1）新增

CmdDate下发日期0-9N14格式：YYYYMMDDhhmmss新增

w00000-TF流量计累积流量读数0-9N14新增

6

DB32/T4349—2022

表3新增及深化字段表（续）

字符类长

字段名描述取值及描述备注

集型度

时段内起始时间流量计的累积

w00000-ST0-9N14新增

流量读数

时段内结束时间流量计的累积

w00000-End0-9N14新增

流量读数

xxxxxx-RATQ刷卡量0-9N10新增

xxxxxx-PQ排放口本期排放量0-9N10新增

xxxxxx-YPQ排放口本年排放量0-9N10新增

xxxxxx-UQ本期可用余量0-9N10新增

是污染物信息编码

xxxxxx-DPQ当日排放量0-9N10“xxxxxx”新增

废水单位：吨

xxxxxx-DUQ当日可用排放量0-9N10新增

污染物单位：千克

排放口当月排放量新增

xxxxxx-MPQ0-9N10

xxxxxx-MUQ当月可用排放量0-9N10新增

xxxxxx-YQ污染物年控量0-9N10新增

xxxxxx-MQ污染物月控量0-9N10新增

xxxxxx-DQ污染物日控量0-9N10新增

xxxxxx-YC污染物是否总量控制0-1N1否（0）、是（1）新增

xxxxxx-UT污染物浓度控制上限0-9N8.3“xxxxxx”是污染物信息编码新增

xxxxxx-LT污染物浓度控制下限0-9N8.3“xxxxxx”是污染物信息编码新增

注：VaseNo、BeginTime、EndTime、InfoId、xxxxxx-Info等字段按HJ212执行。

6.5新增命令

新增的命令见表4。

表4新增命令表

命令编号

命令名称上位机向现场机向命令类型描述备注

现场机上位机

自动监控设备控制命令

立即瞬时留样3022请求命令指令内容包含采样器设备编码新增

用于上位机设置水质自动采样系统的指定

指定时段超标混合留样3023请求命令时段超标混合留样，指令内容包含起止时新增

间、污染物限值、采样器设备编码等

用于上位机设置水质自动采样系统的指定

指定时段同步混合留样3024请求命令时段同步混合留样，指令内容包含留样起止新增

时间、采样器设备编码

用于上位机设置水质自动采样系统的指定

指定时段故障混合留样3025请求命令时段故障混合留样，指令内容包含留样起止新增

时间、采样器设备编码

远程恢复门禁密码到维护操作密码，指令内

恢复维护操作密码3026请求命令新增

容包括采样器设备编码

远程弃样3027请求命令指令内容包括弃样瓶号、采样器设备编码新增

远程控制标样核查分析3029请求命令指令内容包括在线分析仪设备编码新增

远程控制校准3030请求命令指令内容包括在线分析仪设备编码新增

提取指定时段故障混合留用于上位机提取水质自动采样系统的指定

3031请求命令新增

样时段故障混合留样设置

7

DB32/T4349—2022

表4新增命令表（续）

命令编号

命令名称上位机向现场机向命令类型描述备注

现场机上位机

自动监控设备控制命令

上传指定时段故障混合留用于现场机上传指定时段故障混合留样的

3031上传命令新增

样参数设置

提取指定时段超标混合留用于上位机提取水质自动采样系统的指定

3032请求命令新增

样时段超标混合留样设置

上传指定时段超标混合留用于现场机上传指定时段超标混合留样的

3032上传命令新增

样参数设置

提取指定时段同步混合留用于上位机提取水质自动采样系统的指定

3033请求命令新增

样时段同步混合留样设置

上传指定时段同步混合留用于现场机上传指定时段同步混合留样的

3033上传命令新增

样参数设置

指令内容包括在线分析仪设备编码、水质自

上传现场机实时信息3999上传命令动采样系统设备编码、现场端信息编码新增

用于上传现场机实时信息（状态、工作参数）

水质自动采样系统参数命令

取仪器工作参数清单4001请求命令新增

上传仪器工作参数清单命主动上传数采仪可采集到的仪器工作参数

4001上传命令新增

令清单

排放口阀门控制命令

上传阀门实时进度2811上传命令新增

上传阀门状态2821上传命令新增

下发审核后小时排污数据2841请求命令新增

上传实时报警状态2871上传命令新增

上传实时解除报警2872上传命令新增

提取报警历史命令2873请求命令新增

上传阀门关闭历史命令2881上传命令新增

提取阀门关闭历史命令2881请求命令新增

下发核定量3802请求命令新增

远程开阀3810请求命令
